马自达5加装360全景影像安卓一体机(第二部分完结篇）
【本篇，左右摄像头穿线、打孔安装，前后摄像头支架购买、安装摄像头，后摄像头线穿线过程】
连续周末花零碎时间进行安装
平时周末主业是带娃，没时间
之前，穿线到了车门，还没穿到后视镜
由于后视镜转轴那里太窄，无法直接把个头比较大的360摄像头延长线直接穿过，所以要把转轴拆开，需要梅花螺丝刀T20
连续周末花零碎时间进行安装
平时周末主业是带娃，没时间
之前，穿线到了车门，还没穿到后视镜
由于后视镜转轴那里太窄，无法直接把个头比较大的360摄像头延长线直接穿过，所以要把转轴拆开，需要梅花螺丝刀T20

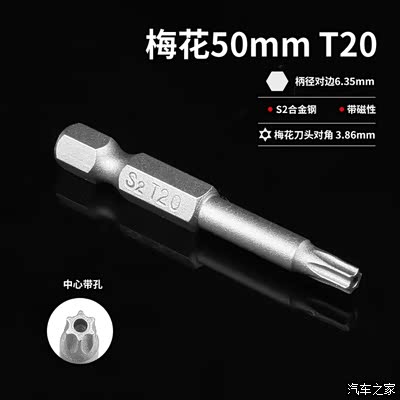

转轴三颗螺丝，T20梅花螺丝

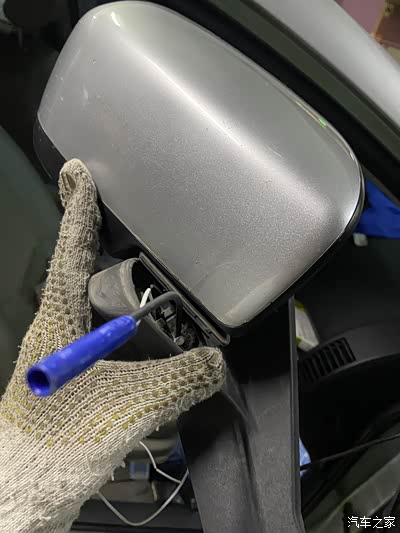

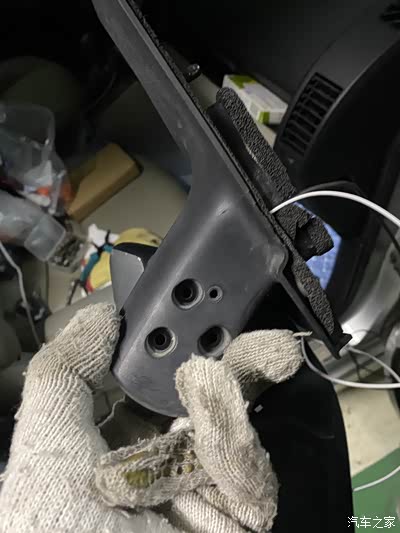

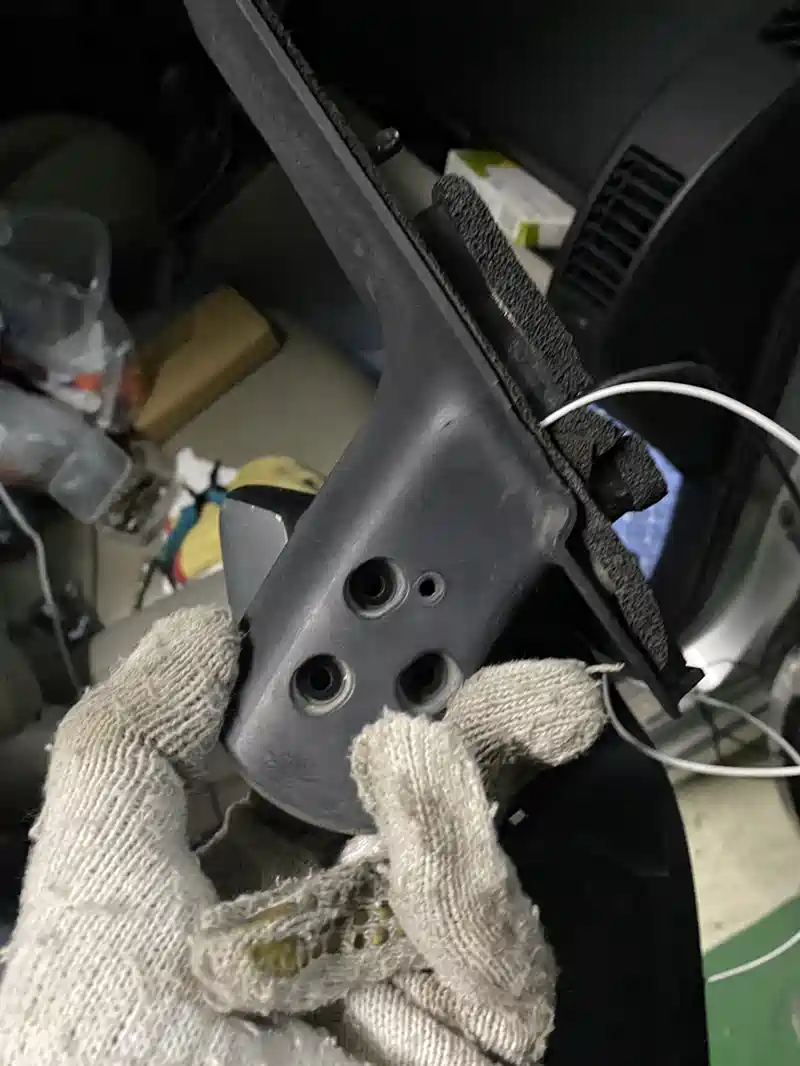

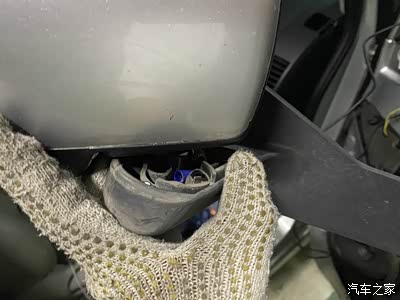

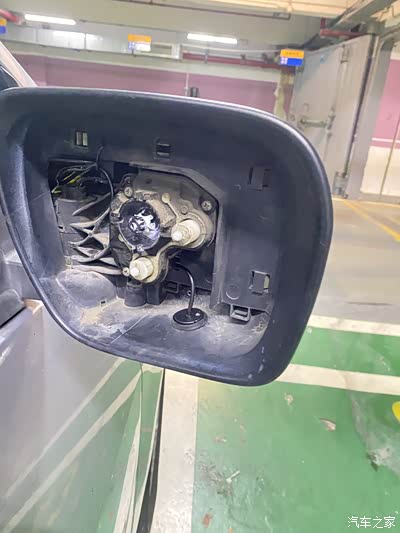

转轴松掉螺丝，把摄像头延长线插头穿过，图中蓝色的就是，然后再向前上穿到镜子外壳
拐过第一个90度，再往上向镜子外壳里

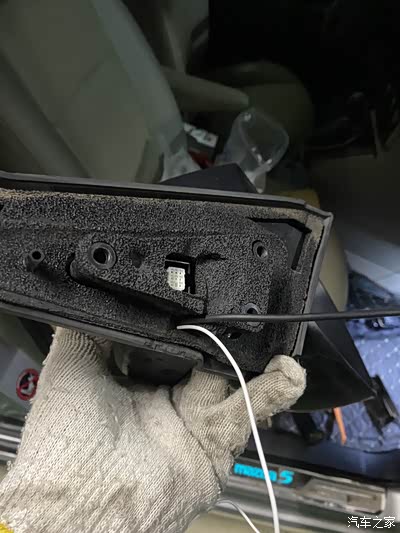

黑色的是摄像头延长线，这个角度是从车里往镜子走，在防水三角棉的下方走线
由于马自达五后视镜那里没有转向灯，因此，转向的触发线需要从叶子板那里接一条转向灯的正极，拉到后视镜外壳里，
用铁丝穿一条红色电线过来，这条线是自己买的线材
红色线插在转向灯的正极【图中是插错了，应该插左边才是正极】再把灯座装上去，就把红线压紧了，不用破线
打开转向灯，用测电笔负极搭铁，笔头测试是否一闪一闪，闪灯则接线成功，

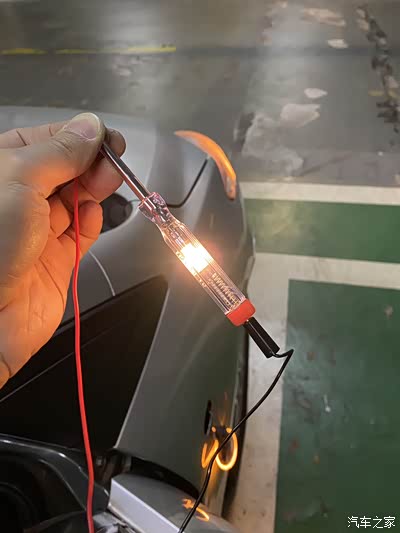

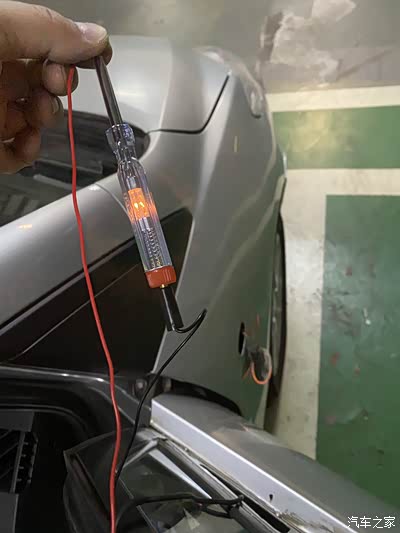

用汽修测电笔检查右边转向灯正极是否接好，亮灯说明接通了，红色这端准备和右摄像头触发线接在一起

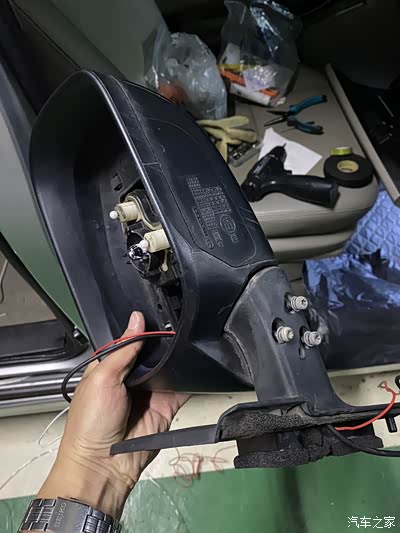

摄像头线和转向灯正极线，绑在一起，穿线成功，后视镜转轴，三颗螺丝拧好
把后视镜装回车身，准备打孔

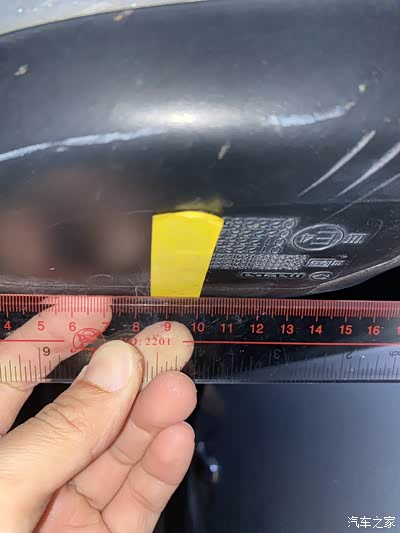

参考外壳上的一线，进行定位，尽量保证左右镜子开孔位置差不多
借助胶带标位置

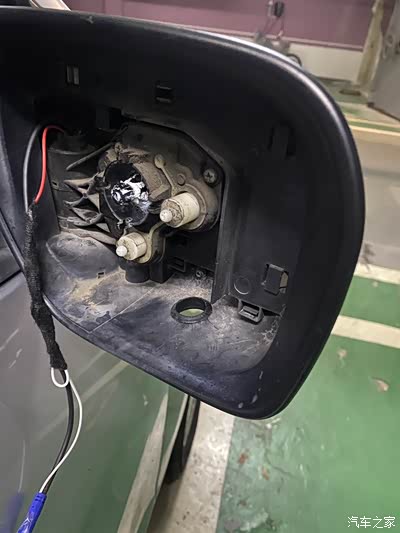

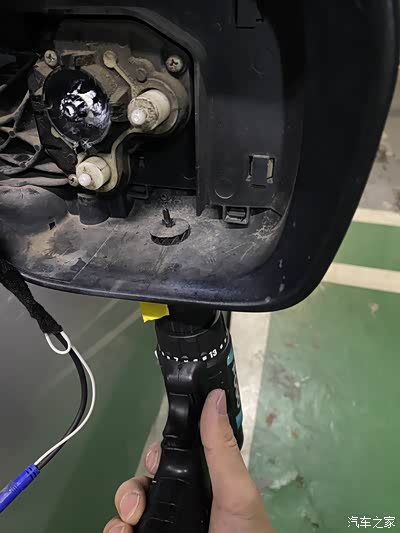

360配套的钻孔器，钻孔后，套上配套的橡胶圈
开孔位置，要避开电动镜片的活动区域，我选择在电机的下方开孔

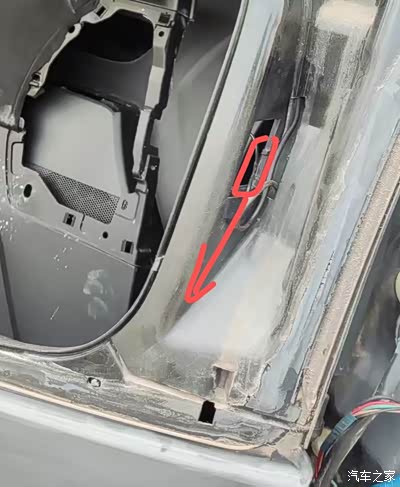

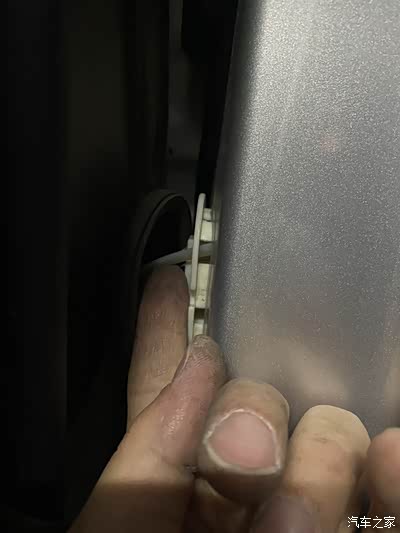

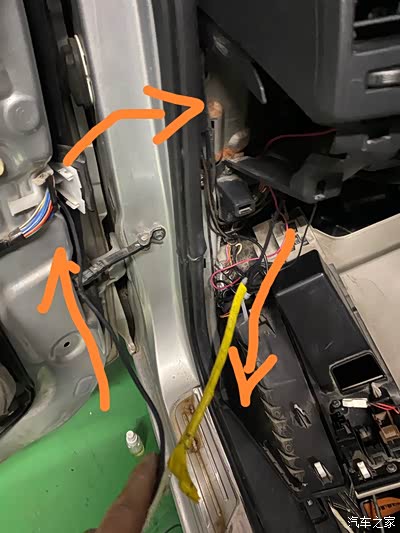

手指方向是一条穿线胶棒，由于左门线束比较多线（升窗、电动镜片）空余可以穿线的位置比较少，不能盲穿，只能揭开橡胶套，走图中这个位置穿进车身
左门穿线，从门到车身，穿线前，在穿线棒和线材上抹一些肥皂水或者洗洁精水，非常丝滑

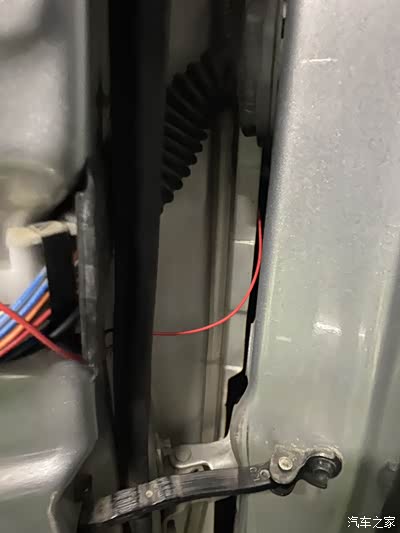

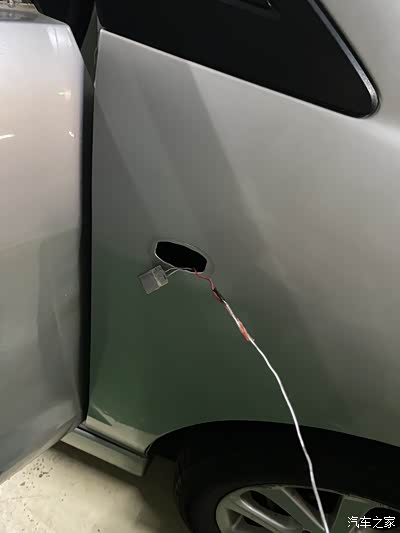

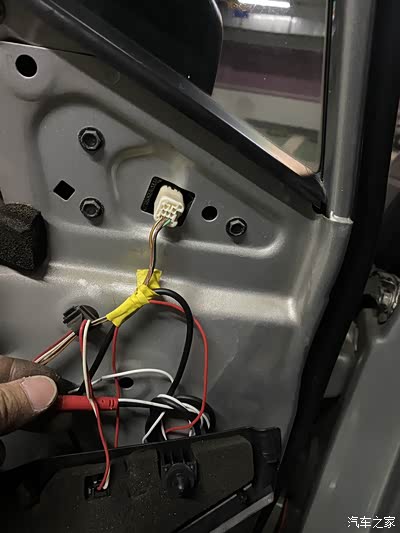

用汽修测电笔，一端接车身铁皮，笔头测试转向灯的插头，打左转向灯，找出能让电笔发亮的就是转向灯正极，用自购的红色线材，从叶子板内层，穿到司机车门
铁丝从司机门红色线的那个位置，穿到左叶子板转向灯，把正极线拉过来，引到左后视镜，和摄像头的白色触发线接上
以右摄像头为例，摄像头从下往上固定，塞到配套的橡胶圈，非常紧，我先在橡胶圈抹一些肥皂水，再大力把摄像头往上塞，注意摄像头朝外，左右摄像头是有倾角的，让它朝车身外方向看
左右摄像头，搞定
接下来，补充前摄像头的安装
由于08款的前杠比车标还要凸出，如果前摄像头装在车标，会被前杠遮挡视线，因此，只能把摄像头装在比前杠还要靠前

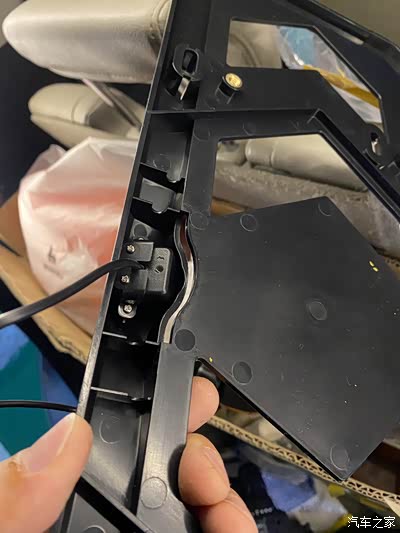

我不舍得在前杠打孔，只能买下面这种牌照架，带摄像头支架
接下来，补充前摄像头的安装
由于08款的前杠比车标还要凸出，如果前摄像头装在车标，会被前杠遮挡视线，因此，只能把摄像头装在比前杠还要靠前
我不舍得在前杠打孔，只能买下面这种牌照架，带摄像头支架

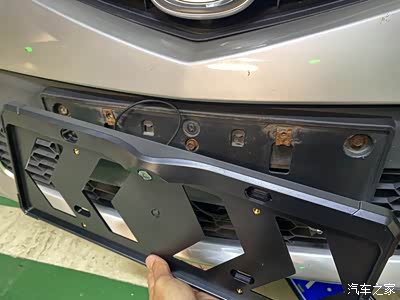

把原来的不锈钢牌照架拆下，装上这个黑色的，拼哆哆12块包邮

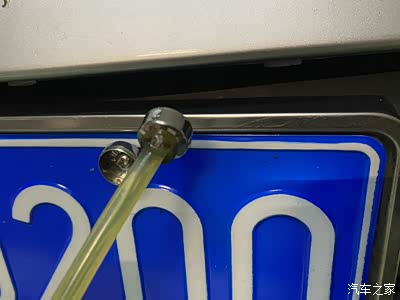

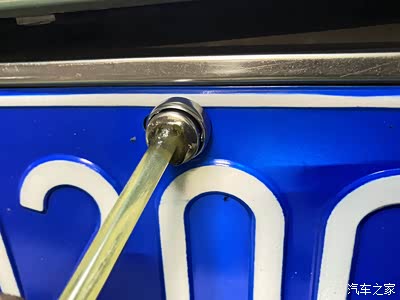

拆车牌，用热熔胶棒，加热，粘着、拔下牌照螺丝罩，就可以无损拆下牌照
轻松取下螺丝罩

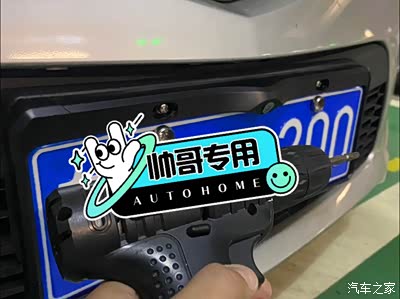

装好，效果不错
至此，左右摄像头，前摄像头都搞定，

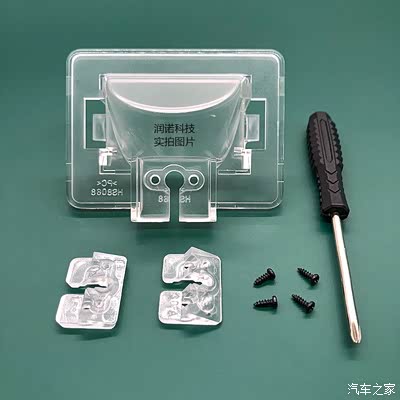

后摄像头，装在牌照灯的外壳上，需要买下面专用灯罩，拚多多7块多包邮
后摄像头，装在牌照灯的外壳上，需要买下面专用灯罩，拚多多7块多包邮
后摄像头，装在牌照灯的外壳上，需要买专用灯罩
又时隔一周了，继续抽时间安装
后摄像头布线

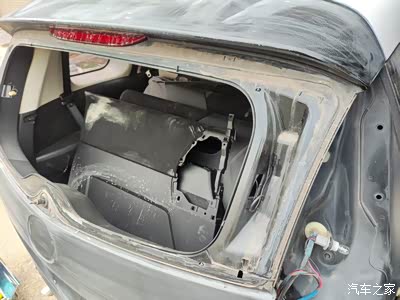

根据网友拆玻璃的照片，可以看到穿线空间很窄
所看到的空间，并不是穿线的空间，是在塑料件的夹缝里穿，所以很难穿
由于尾门左边的电线太多了，决定从右边穿线
后摄像头，牌照灯罩专用支架

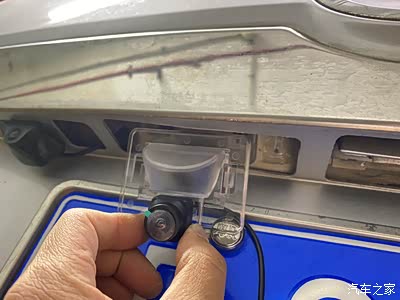

摄像头从牌照灯那里穿线进去

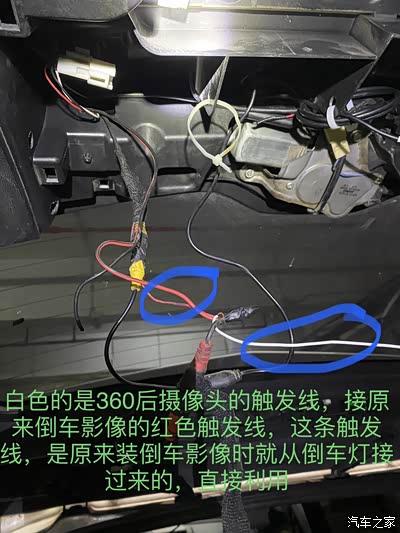

360后摄像头触发线和原来倒车影像触发线接在一起

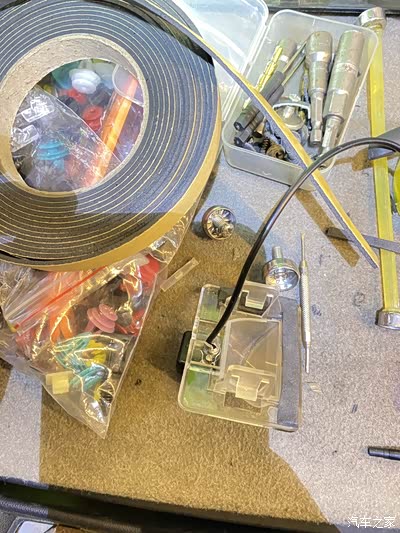

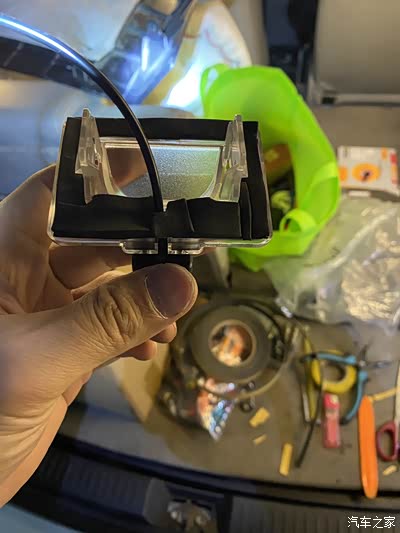

灯罩没有防水胶，所以买了很便宜的黑色自粘海绵，2块一卷，贴好灯罩外圈，
贴好，防水，防尘
摄像头延长线，开始穿线，从后往前穿，顺序尾门-尾门软管--车身--内饰吊顶--中控台
走尾门右边

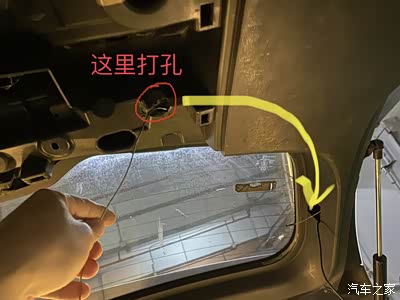

先开个孔，铁丝探路，耐心一点，先把铁丝穿出黄色剪头那里。然后绑好摄像头的线，通过铁丝带出去

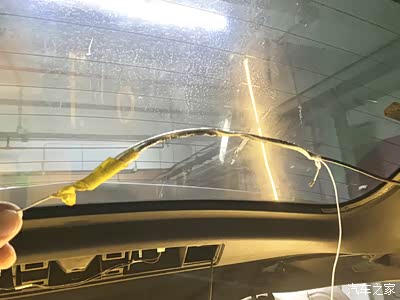

摄像头的线绑在铁丝上，尽量用胶带绑长一些，我是用透明胶，绑了有20厘米，避免穿线过程中，线材从铁丝上脱落

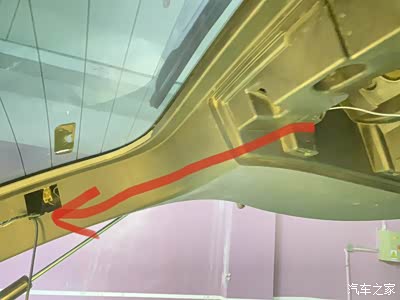

换个角度看，铁丝先穿出中间孔

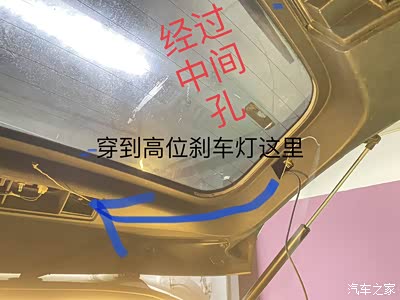

经过中间孔，再重新用铁丝探路，等铁丝头顺利从高位刹车灯那里出来，再把摄像头延长线绑在铁丝中部，跟铁丝从高位刹车灯那里出来
图里灰色的就是铁丝

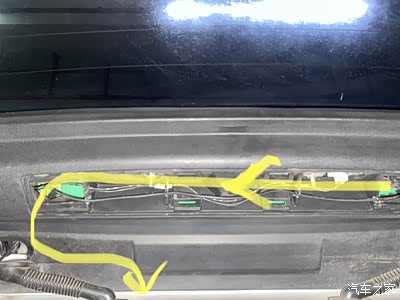

为了不动右边的软管，避免漏水，摄像头线继续从高位刹车灯从右往左，走左边软管进车身

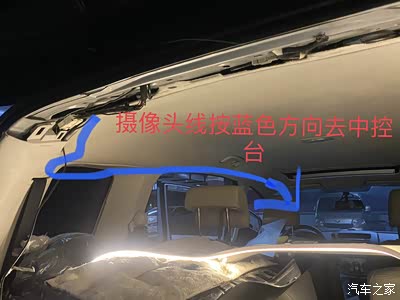

进去车身后，线走车顶内饰到中控台

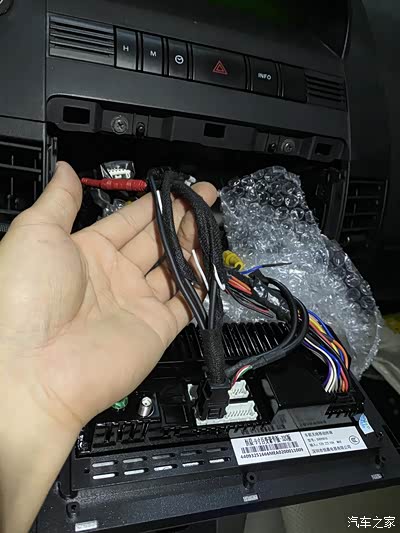

主机线材，都用线束胶布包一下，避免产生噪音

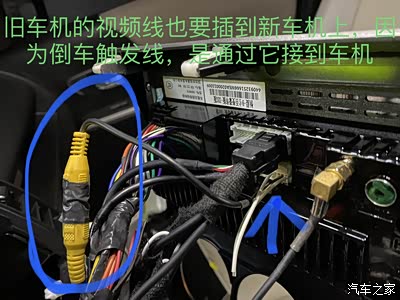

旧车机也是安卓的，原来倒车影像的视频线，也要接到新机上，利用这条视频线的倒车灯信号，如果原车没有这个插头，就用下面图片的方法
到了中控台，就是剩下的接线工作了，接好线，启动电源测试，打转向灯，测试转向能否触发，挂倒挡能否触发
测试好所有接线没问题

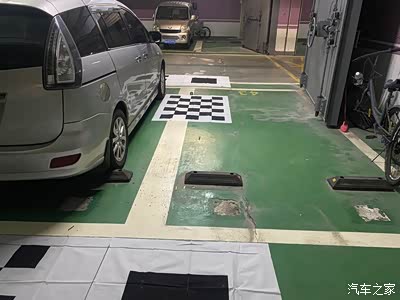

摆放调试布，开始调试
调试前，认真看卖家给的调试说明视频

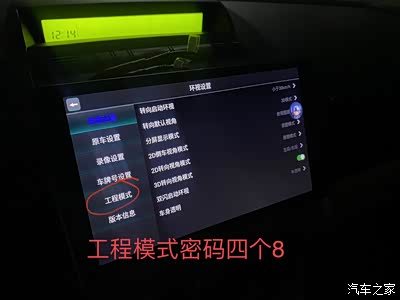

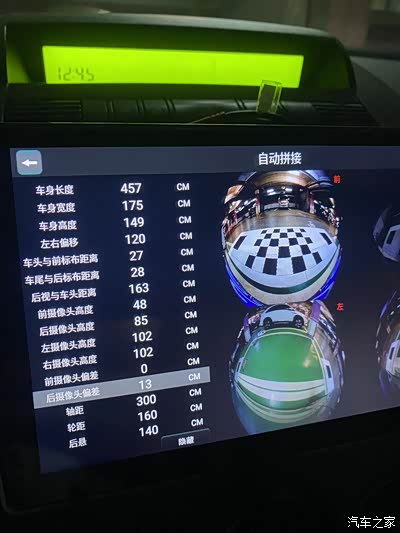

进入工程模式，密码是四个8

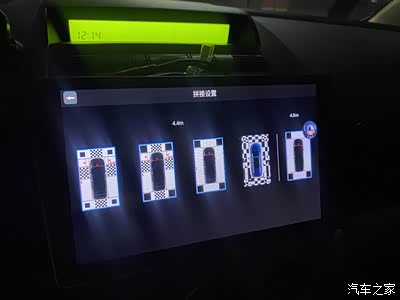

我的布，属于第一种，之前在丰田车安装360全景，买来的
我选第一种
事实证明，左右两块布没用，后来直接拿掉

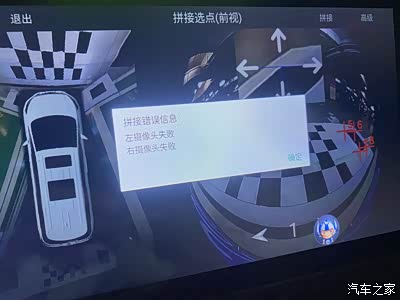

肯定会有几个点需要手动对齐

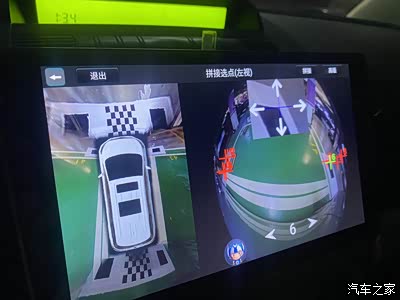

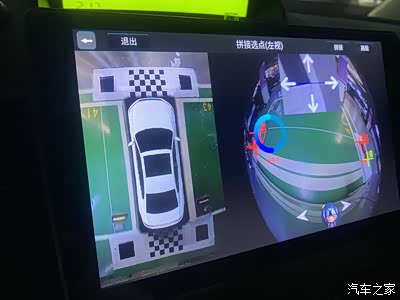

把各个点，移到大方块对应四个角
移好定位点后，再点右上角拼接，就二次拼接，出来效果有变形，再进行下一步

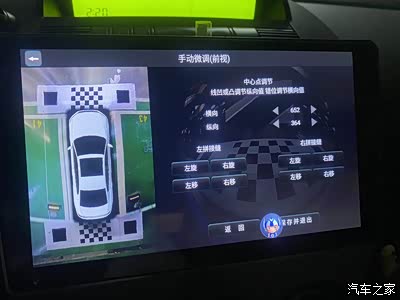

接下来就是手动微调，自己改动数据看看画面的变化，慢慢摸索怎么调吧
点击画面四个方向，就出现各个镜头的调节数据，慢慢摸索吧
到此为止，本帖共50图，一个长帖只能传50图，刚好把想说的配图写完了

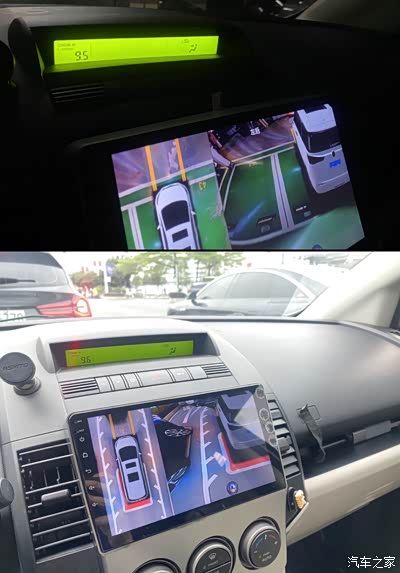

以下是调试好，开出去的效果
以下是调试好，开出去的效果
在地下车库使用效果，和路上停红绿灯的效果
希望帮到大家
我有另一些帖子是写丰田雷凌安装360全景影像的全过程
这次安装比较顺利，也是得益于之前雷凌安装的全称摸索
我有另一些帖子是写丰田雷凌安装360全景影像的全过程
这次安装比较顺利，也是得益于之前雷凌安装的全称摸索
