2020-2021款福特探险者使用保养改装维护维修拆装电路技术资料帖

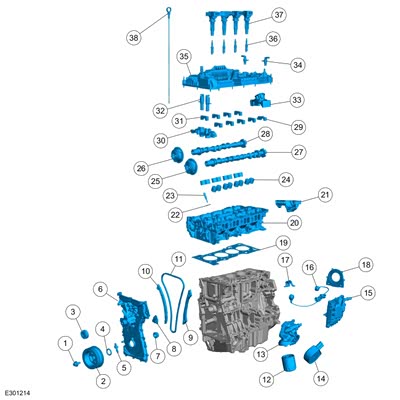

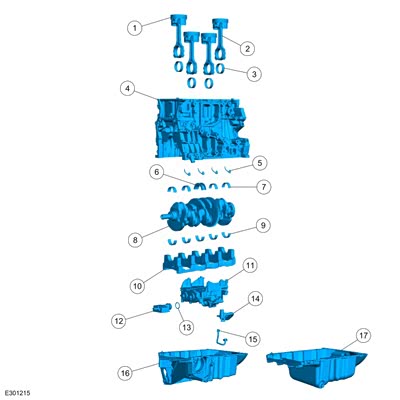

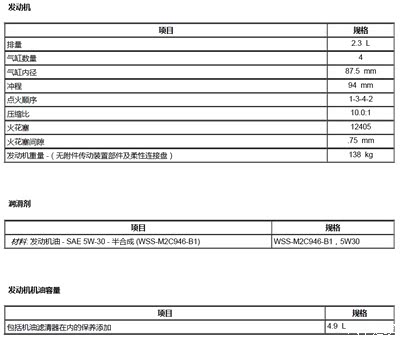

1 6110 活塞（需要 4 个）
2 6200 连杆（需要 4 个）
3 6211 连杆轴承（需要 8 个）
4 6010 气缸体
5 6K868 活塞机油冷却器气门（需要 4 个）
6 6337 汽缸体曲轴主推力轴承
7 6333 气缸体曲轴主轴承（需要 4 个）
8 6300 曲轴装配
9 6A338 曲轴主承重梁轴承（需要 5 个）
10 — 主承重梁（6010 部分）
11 6K360 平衡轴和机油泵总成
12 6622 油泵显示屏和泵盖总成
13 6625 油泵显示屏和泵盖总成 O 形密封圈
14 6716 机油滤清器进口管
15 6718 机油滤清器出口管
16 6675 油底壳 (AWD)
17 6675 油底壳 (RWD)

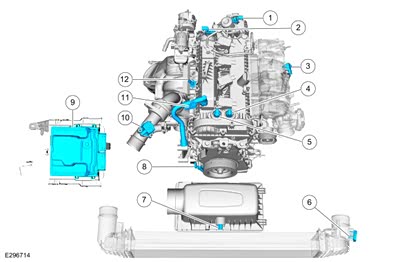

1 CMP \进气传感器
2 CMP 排气传感器
3 MAPT 传感器
4 可变凸轮轴正时 VCT 机油控制电磁阀排气
5 可变凸轮轴正时 VCT 机油控制电磁阀进气
6 涡轮增压器增压压力传感器
7 IAT 传感器
8 CKP 传感器
9 PCM
10 涡轮增压器旁通阀
11 曲轴箱压力传感器
12 气缸盖温度 2 (CHT2) 传感器

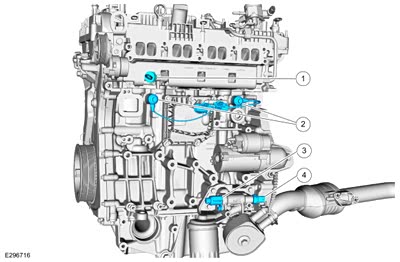

1 FRP 传感器
2 KS 传感器
3 油压控制电磁阀
4 EOP 传感器

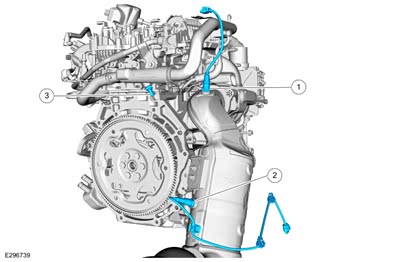

1 HO2S (HO2S) 传感器
2 催化剂监测传感器
3 ECT 传感器

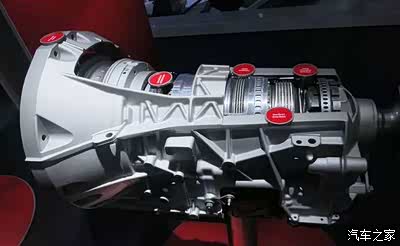

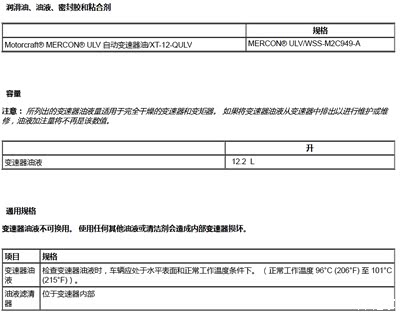

10R60 自动变速器为 10 速电动控制变速器，它包括一个带有 8 个电磁阀和一个变矩器的主阀体单元。 挡位选择是通过控制变速器油液来操作不同的内部离合器实现的。 PCM 负责操作电气部件并控制挡位选择、换挡压力和变矩器滑移。
此变速器包括：
配备整体转换离合器的变矩器
电子换挡和压力控制
四个行星齿轮组
两个多片式固定离合器
四个多片式驱动离合器
一个单向固定离合器
主控制阀体单元
主控制器包含一个阀体总成和变速器内部的多个电磁阀，并由 PCM 控制。 PCM 负责操作电气部件，以便提供优化的啮合感受、换挡感受和换挡调整。
发动机传出的动力通过一个配备整体离合器的变矩器到达变速器。 4 个行星齿轮组提供 10 个前进挡和 1 个倒车挡。

10R60 变速器是一款 10 速级比后轮驱动变速器，由 PCM 控制。 10R60 配备十个前进挡、一个倒车挡、四个行星齿轮组、一个机械式单向离合器或 OWC、六个摩擦离合器、一个上阀体、一个下阀体（带八个电磁阀），以及一些由 PCM控制的电子装置。 10R60 利用 6 个换挡 (A-F) 电磁阀，它们都是线性力电磁阀。 与以前的换挡电磁阀不同，它们本质上是机械式的，因为没有变速器液流经它们。 CIDAS 使用电枢/引脚总成在主控制阀体中移动控制阀，以控制和施加液压油液压力。 每个离合器 (A-F) 均由相应的换挡电磁阀 (A-F) 控制。 这些电磁阀是直接成比例的，零电流等于零压力，最大电流等于最大压力。 如果通向变速器电磁阀的电源电路没能断开，则所有电磁阀的电源全都不能关闭，所有离合器组均不能啮合，且无法安全运行。

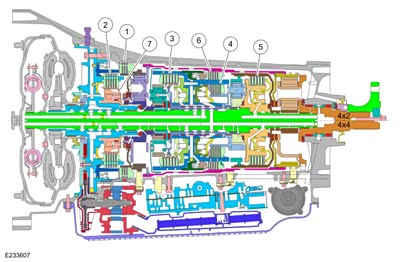

1 — A 离合器总成
2 — B 离合器总成
3 — C 离合器总成
4 — D 离合器总成
5 — E 离合器总成
6 — F 离合器总成
7 — 单向离合器 (OWC)

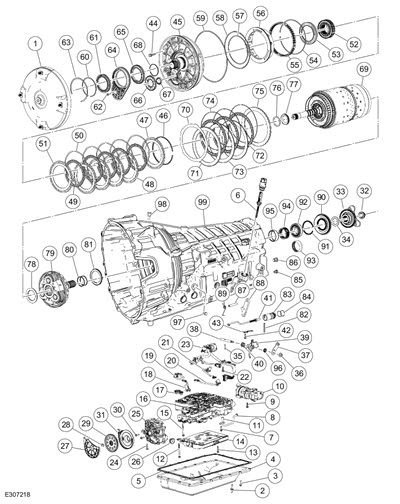

1 7902 变矩器
2 W714629 变速器油盘柱螺栓（需要 6 个）
3 W500215 变速器油盘螺栓（需要 12 个）
4 7A194 变速器油盘
5 7A191 变速器油盘垫圈
6 7E389 变速器液位指示器和螺塞总成
7 W708500 变速器油液辅助泵管螺栓（因型号而异）
8 7A209 变速器油液辅助泵管（因型号而异）
9 W718548 变速器油液辅助泵螺栓（需要 3 个）（因型号而异）
10 7P086 变速器油液辅助泵（因型号而异）
11 7J135 变速器油液辅助泵管密封件（因型号而异）
12 W700123 变速器油液过滤器螺栓（71 mm 长）
13 W500214 变速器油液过滤器螺栓（20 mm 长）
14 7G186 变速器油液滤清器
15 W708500 连接主控制装置与变速器壳体的螺栓（68 mm 长）（需要 8
个）
16 7A100 主控制装置总成
17 7N265 主控制装置与变速器油液泵之间的密封件
18 7M183 中速 A (ISSA) 传感器
19 7M101 涡轮轴转速 (TSS) 传感器
20 7H103 中速 B (ISSB) 传感器
21 7H103 输出轴转速 (OSS) 传感器
22 W500213 变速器内部线束螺栓（需要 2 个）
23 7G276 变速器内部线束
24 W500215 变速器油液泵螺栓（需要 4 颗）
25 7A103 变速器油液泵
26 7Z302 变速箱油泵密封件
27 6658 变速器油液泵从动齿轮外罩
28 W718158 变速器油液泵固定环
29 7A080 变速器油液泵从动齿轮
30 W504755 变速器油液泵从动齿轮内罩螺栓（需要 2 个）
31 6658 变速器油液泵从动齿轮内罩
32 7K440 输出轴法兰螺母（仅限 RWD）
33 7A021 输出轴法兰（仅限 RWD）
34 7N135 防震动垫圈（仅限 RWD）
35 7G100 手动控制轴与变速器范围 (TR) 传感器之间的滚销
36 W712713-
S442
驻车超控杆螺母
37 7A256 驻车超控杆
38 7C493 手动控制轴
39 7H557 变速器范围 (TR) 传感器
40 7L252 驻车回位弹簧
41 7D410 驻车制动爪制动杆
42 W716607 变速器范围 (TR) 传感器棘爪弹簧螺栓
43 7E332 变速器范围 (TR) 传感器棘爪弹簧
44 7N134 前支架总成螺栓（需要 12 个）
45 7G033 前支撑总成
46 7M157-C B 离合器（超速挡）卡环
47 7C576 B 离合器（超速挡）压盘
48 7B442-A B 离合器（超速挡）钢板（数量因型号而异）
49 7B164 B 离合器（超速挡）摩擦片（数量因型号而异）
50 7J402 B 离合器（超速挡）分离弹簧（数量因型号而异）
51 7B442-B B 离合器（超速挡）施力板
52 7G206 单向离合器 (OWC)
53 7G418 B 离合器（超速挡）活塞
54 7N169 A 离合器（中间挡）活塞回位弹簧卡环
55 7G297 A 离合器（中间挡）活塞回位弹簧
56 7J015 A 离合器（中间挡）活塞
57 7F225 A 离合器（中间挡）活塞内部密封件
58 7F224 A 离合器（中间挡）活塞外部密封件
59 7B031 前支架与箱体之间的密封件
60 7M157-J 变矩器轮毂密封卡环
61 7A248 变矩器轮毂密封件
62 W500204 前支架罩和密封总成螺栓
63 7M157 前支架罩和密封总成卡环
64 7570 前支架罩和密封总成
65 7F073 变速器油液泵驱动齿轮
66 6651 变速器油液泵惰轮
67 7Z426 变速器油液泵惰轮轴承
68 7G090 定子支承密封件
69 — 离合器和行星总成
70 7P080 A 离合器（中间挡）波形弹簧
71 7A406 A 离合器（中间挡）施力板（适配）
72 7F219 A 离合器（中间挡）摩擦片（数量因型号而异）
73 7F220 A 离合器（中间挡）钢板（数量因型号而异）
74 7G159 A 离合器（中间挡）分离弹簧（数量因型号而异）
75 7B437 A 离合器（中间挡）压盘
76 7J300 可选垫片
77 7H032 止推轴承 (T3)
78 7M152-A 止推轴承 (T9)
79 7A049 输出轴和 4 号行星齿轮架总成（因型号而异）
80 7D019 输出轴密封件（需要 2 个）
81 7D146 止推轴承 (T10)
82 7G100 驻车制动爪执行杆衬套滚销
83 2N613 驻车制动爪执行杆衬套
84 2D330 驻车制动爪执行杆衬套密封件（需要 2 个）
85 W715937 螺塞总成变速器壳体
86 W716240 螺塞总成驻车制动爪轴
87 7D071 驻车制动爪轴
88 7A441 驻车制动爪
89 7D070 驻车爪回位弹簧
90 7052 输出轴密封件（因型号而异）
91 7030 输出轴滚珠轴承卡环（仅限 RWD）
92 7R205 输出轴滚珠轴承（仅限 RWD）
93 7A415 输出轴轴承 (4WD)
94 7B314 油液通道衬套
95 7A415 输出轴轴承
96 7F337 手动控制轴密封件
97 W715937 螺塞（管道压力分接头）
98 7G063 变速器壳体通风孔总成
99 7006 变速器壳

1 7H579 1 号行星齿轮架卡环
2 7B177 气缸（离合器和行星齿轮容器）
3 7B002 4 号环形齿轮卡环
4 7D163 4 号环形齿轮
5 7M152 止推轴承 (T8)
6 — E 离合器和输入轴总成
7 7F373 止推轴承 (T6)
8 — CDF 离合器和行星齿轮架总成

1 7D392 2 号环形齿轮
2 7H379 2 号环形齿轮卡环
3 7D159 轴（3 号太阳齿轮）
4 7B399 轴（3 号太阳齿轮）Teflon® 密封件（需要 4 个）
5 7D283 止推轴承 (T5)
6 7H578 油液收集器
7 7A398 2 号行星齿轮架
8 7H580 2 号太阳齿轮
9 7G230 1 号太阳齿轮
10 1195 1 号环形齿轮架轴承支座锁环
11 7P074 1 号环形齿轮架轴承支座
12 7C096 1 号环形齿轮架轴承
13 7P136 1 号环形齿轮
14 7C096 1 号环形齿轮架轴承
15 7G218 1 号行星齿轮架
16 7H076 C 离合器（直接挡）卡坏
17 7B477 C 离合器（直接挡）压盘
18 7H095 C 离合器（直接挡）摩擦片（数量因型号而异）
19 7F238 C 离合器（直接挡）钢板（数量因型号而异）
20 7B492 C 离合器（直接挡）平衡隔障固定器
21 7F234 C 离合器（直接挡）平衡隔障内部密封件
22 7C000 C 离合器（直接挡）平衡隔障外部密封件
23 7H359 C 离合器（直接挡）平衡隔障
24 7B488 C 离合器（直接挡）活塞回位弹簧
25 7C117 C 离合器（直接挡）活塞
26 7G444 C 离合器（直接挡）活塞内部密封件
27 7C000 C 离合器（直接挡）活塞外部密封件
28 7P182 CDF 离合器气缸
29 7D063 3 号太阳齿轮
30 7D006 3 号行星齿轮架
31 7B421 D 离合器（低挡）卡环
32 7G486 D 离合器（低挡）压盘
33 7E312 D 离合器（抵挡）摩擦片（数量因型号而异）
34 7G474 D 离合器（低挡）钢板（数量因型号而异）
35 7P176 D 离合器（低挡）应用环
36 7B492 D 离合器（低挡）平衡隔障固定器
37 7D343 D 离合器（低挡）平衡隔障
38 7G445 D 离合器（低）平衡隔障外部密封件
39 7F234 D 离合器（低）平衡隔障内部密封件
40 7D405 D 离合器（低挡）活塞回位弹簧
41 7D402 D 离合器（低挡）活塞
42 7G445 D 离合器（低挡）活塞外部密封件
43 7G444 D 离合器（低挡）活塞内部密封件
44 7P200 F 离合器（高挡）定位件卡环
45 7H318 F 离合器（高挡）卡环定位件
46 7P174 F 离合器（高挡）卡环
47 7A450 F 离合器（高挡）压盘
48 7E313 F 离合器（高挡）摩擦片（数量因型号而异）
49 7E316 F 离合器（高挡）钢板（数量因型号而异）
50 7P175 F 离合器（高挡）应用环
51 7P172 F 离合器（高挡）平衡隔障固定器
52 7P171 F 离合器（高挡）平衡隔障
53 7A590 F 离合器（高挡）平衡隔障外部密封件
54 7C295 F 离合器（高挡）活塞回位弹簧
55 7R247 F 离合器（高挡）活塞
56 7A590-B F 离合器（高挡）活塞和平衡隔障密封件（需要 2 个）
57 7A590-A F 离合器（高挡）活塞密封件

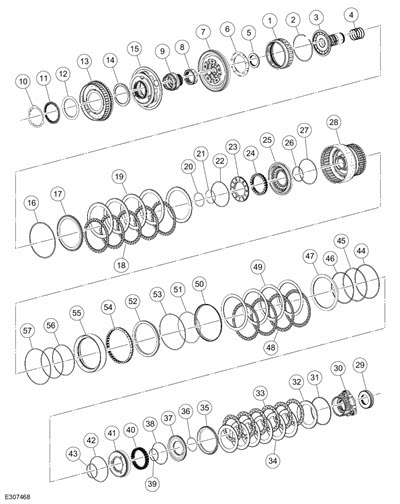

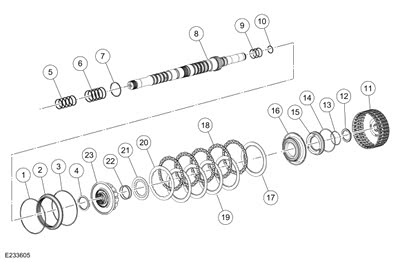

1 7H361 3 号环形齿轮外部卡环
2 7H053 3 号环形齿轮
3 7H361 3 号环形齿轮内部卡环
4 7F373 止推轴承 (T6)
5 7G091-A 输入轴前部 Teflon® 密封件（需要 5 个）
6 7G091-B 输入轴与 3 号太阳齿轮轴之间的 Teflon® 密封件（需要 5 个）
7 7J410 输入轴卡环
8 7015 输入轴
9 7G242 输入轴 D 形环密封件（需要 3 个）
10 7G091 输入轴 Teflon® 密封件
11 7D062 外壳和 4 号太阳齿轮
12 7G008 止推轴承 (T7)
13 7H365 E 离合器（前进挡）平衡隔障固定器
14 7F227 E 离合器（前进挡）平衡隔障外部密封件
15 7P169 E 离合器（前进挡）平衡隔障
16 7A262 E 离合器（前进挡）活塞
17 7B066 E 离合器（前进挡）施力板 (2.9-3.0 mm)
18 7H091 E 离合器（前进挡）摩擦片（数量因型号而异）
19 7H089 E 离合器（前进挡）钢板（数量因型号而异）
20 7B066 E 离合器（前进挡）压盘（适配）
21 7B070 E 离合器（前进挡）回位弹簧
22 7G242 E 离合器（前进挡）活塞和平衡隔障内部密封件（需要 2 个）
23 7P211 E 离合器（前进挡）轮毂

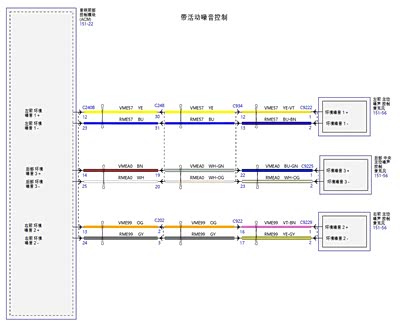

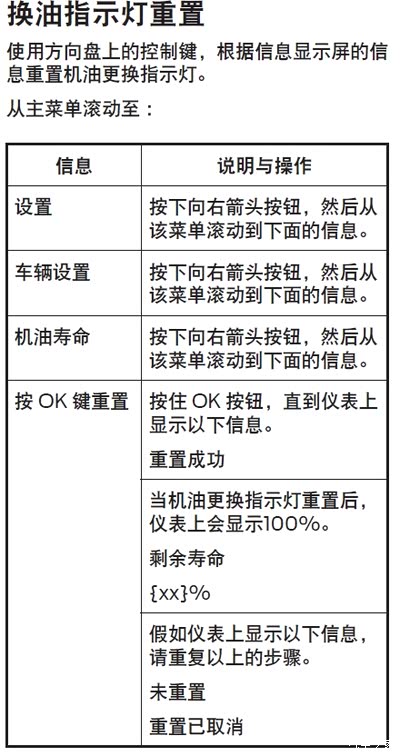

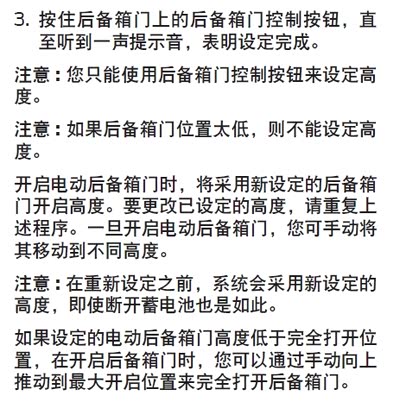

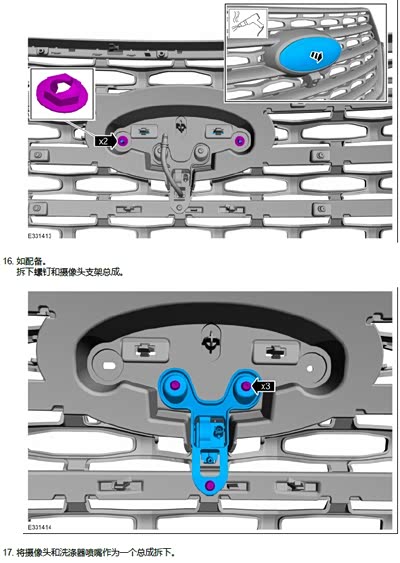

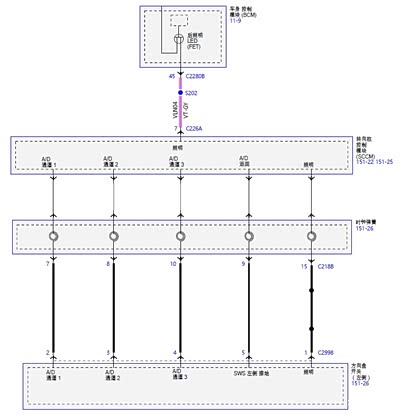

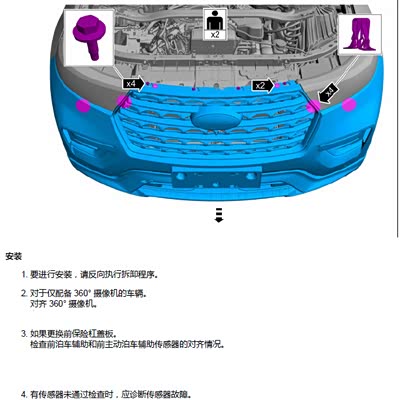

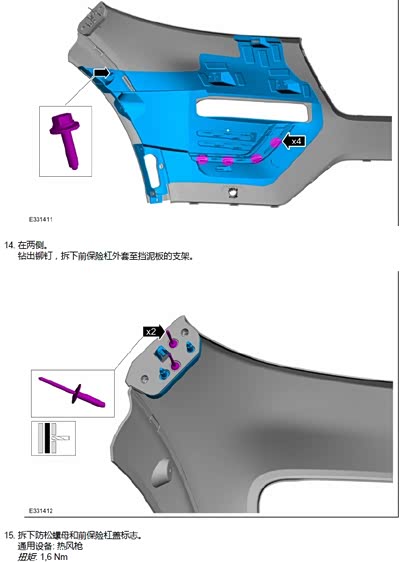

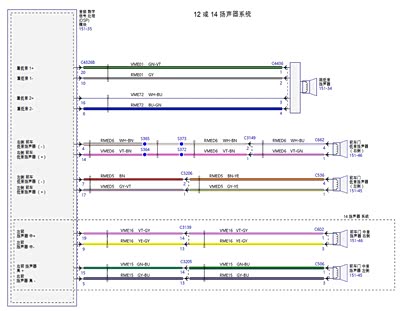

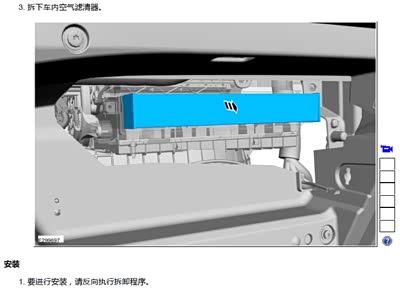

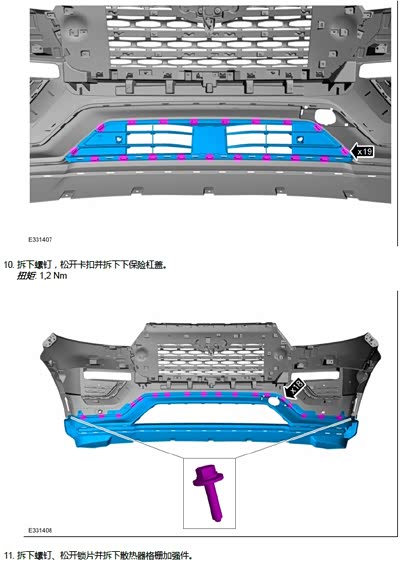

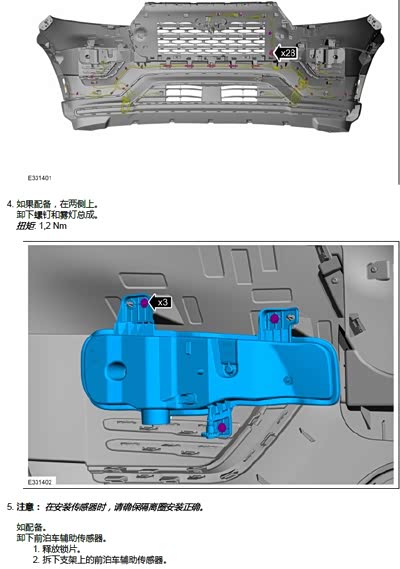

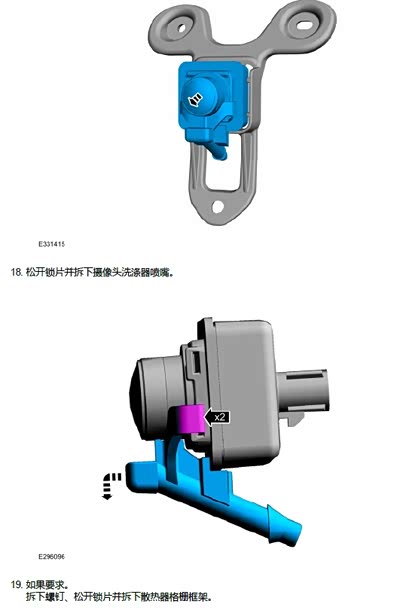

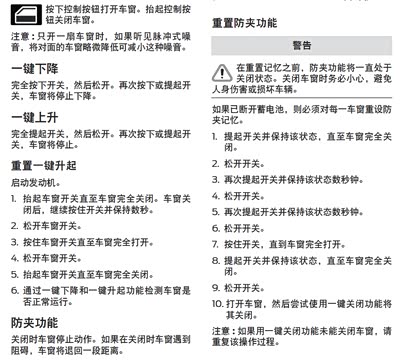

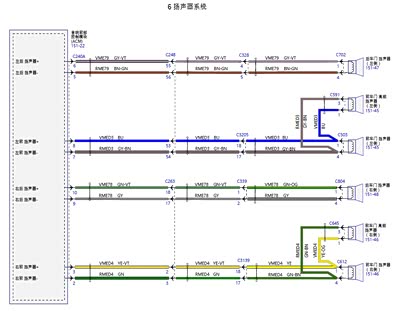

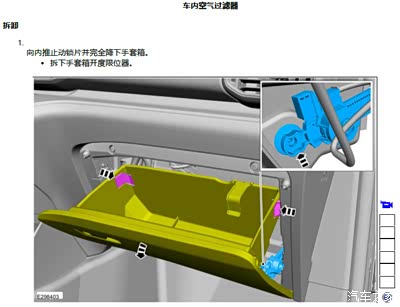

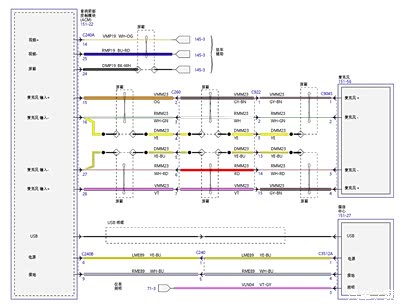

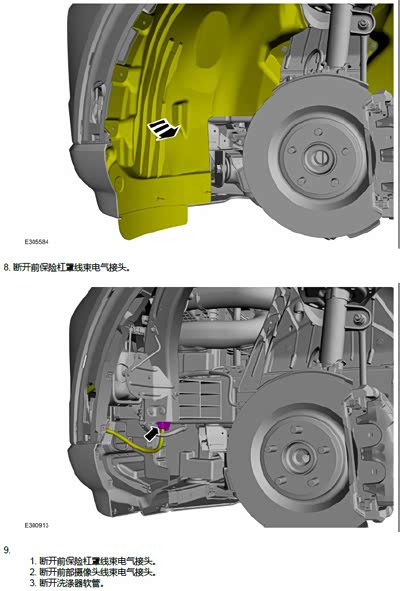

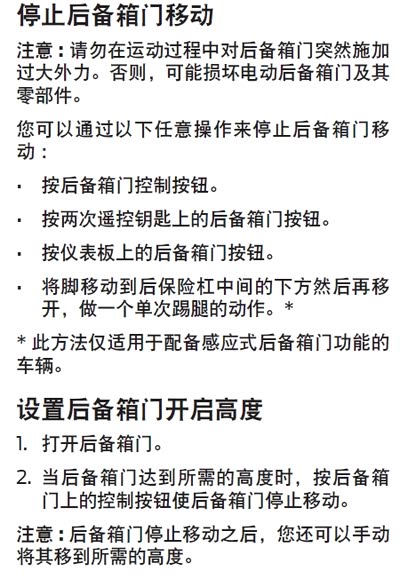

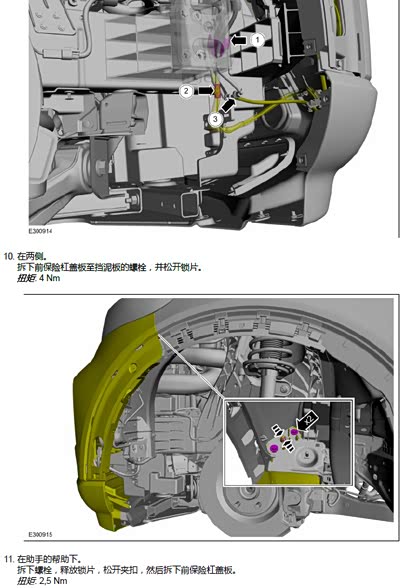

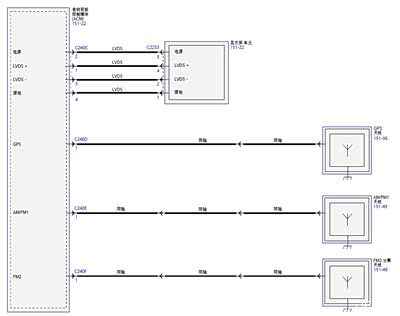

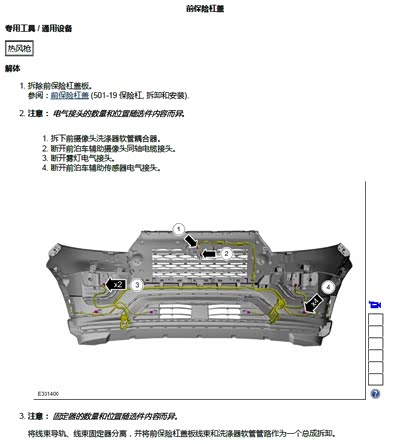

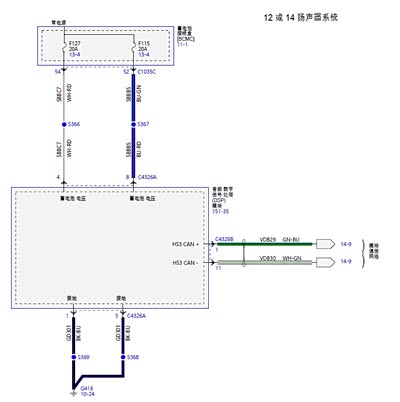

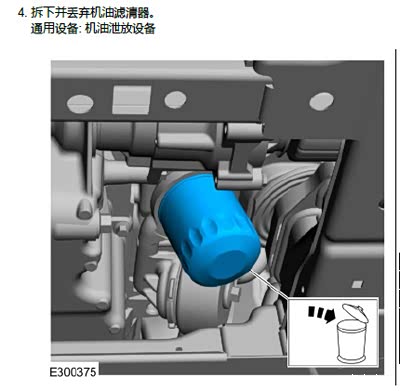

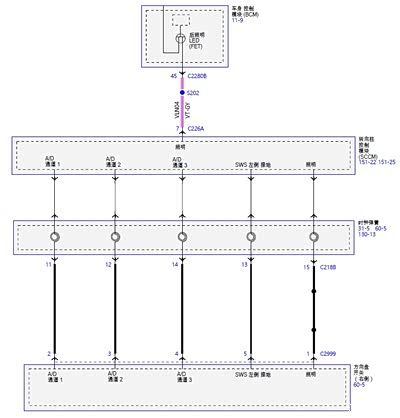

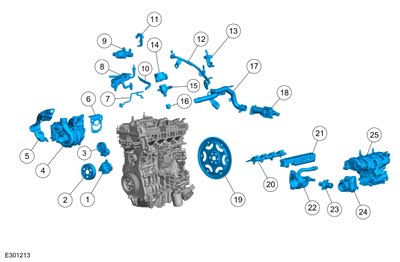

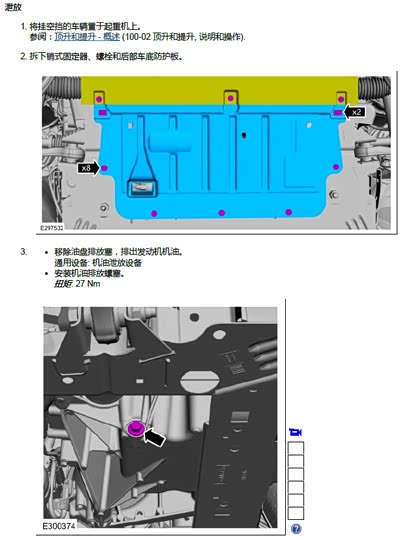

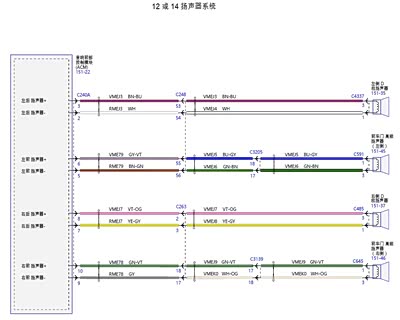

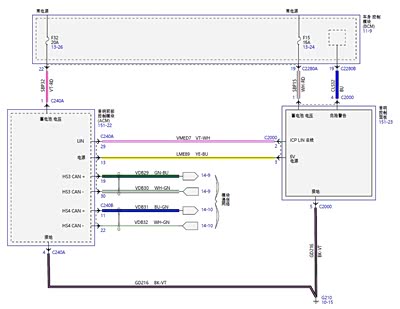

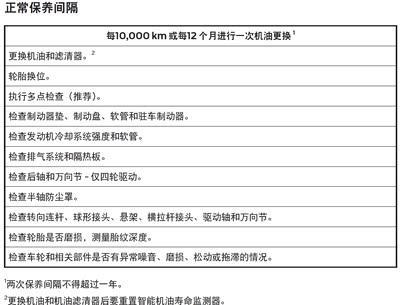

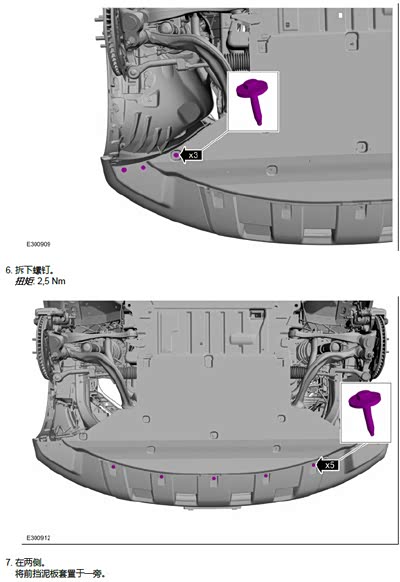

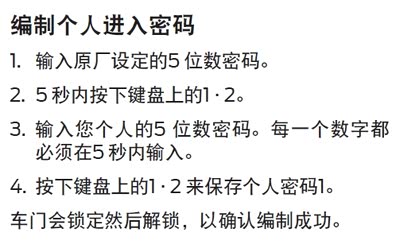

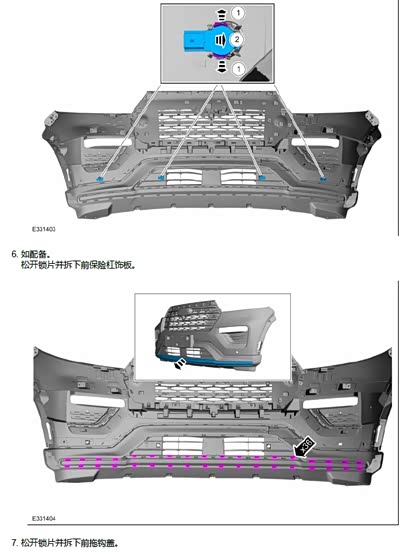

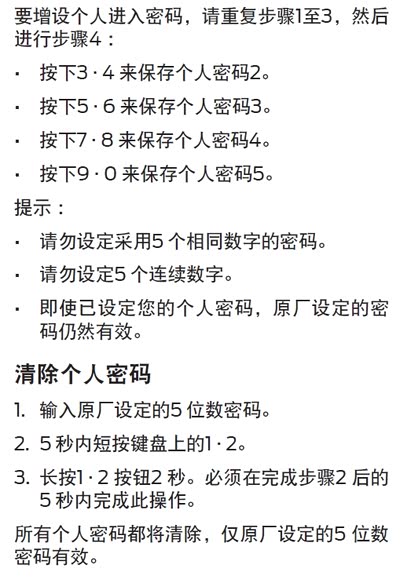

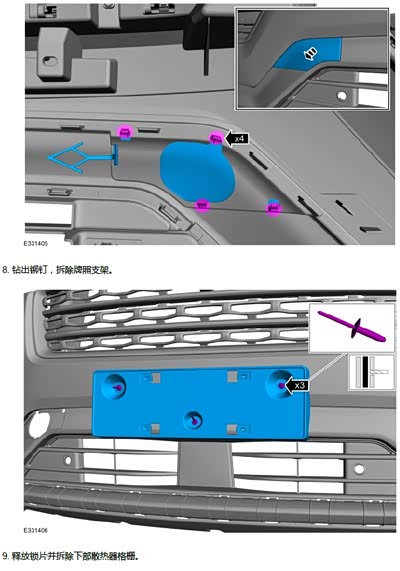

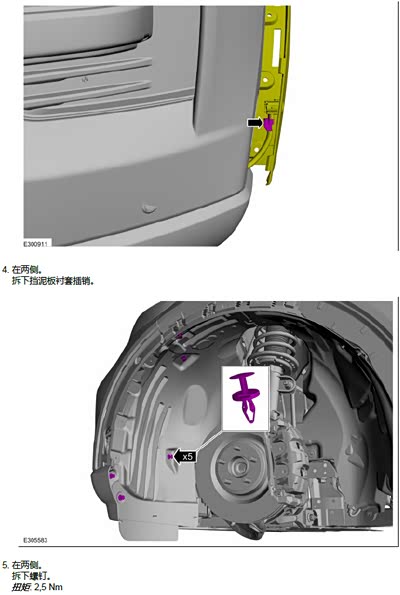

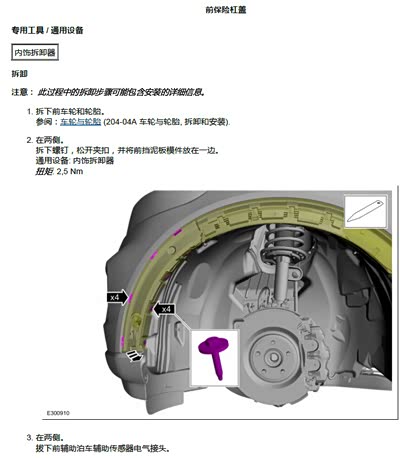

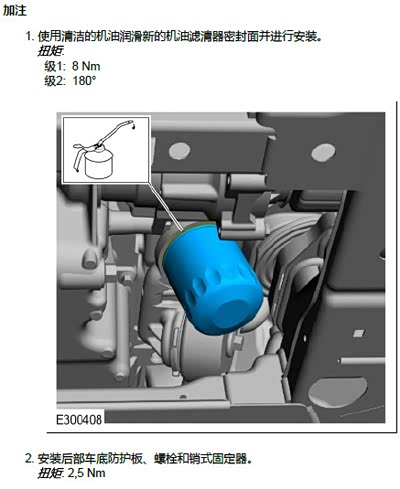

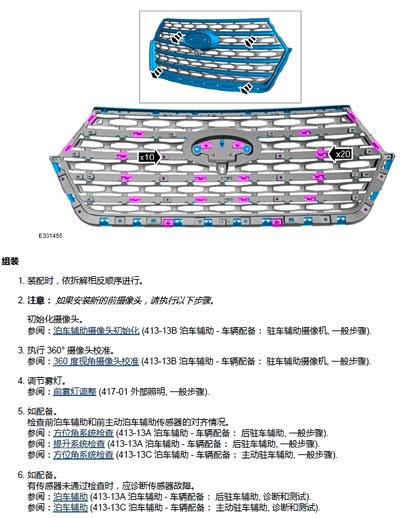

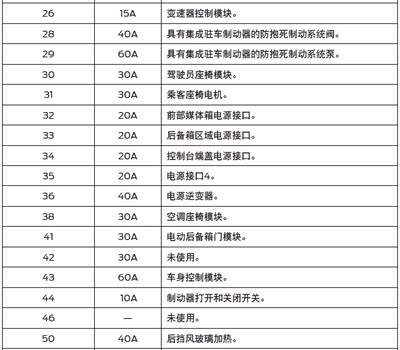

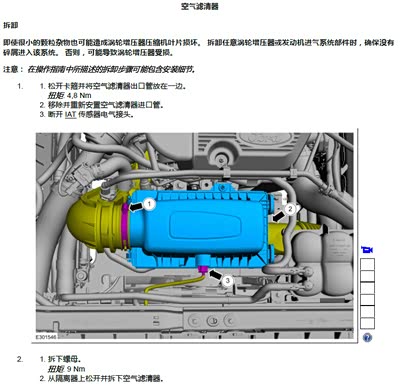

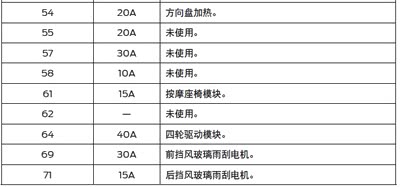

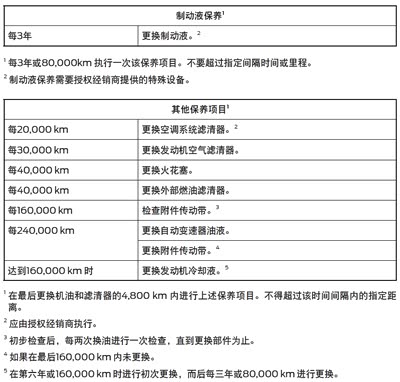

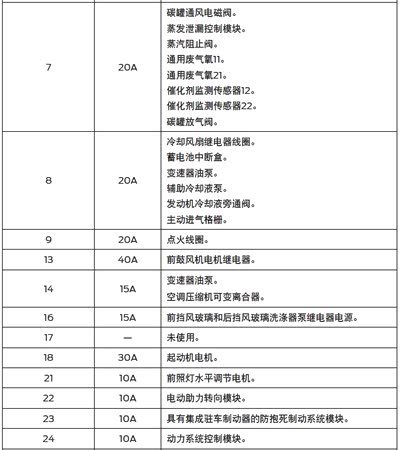

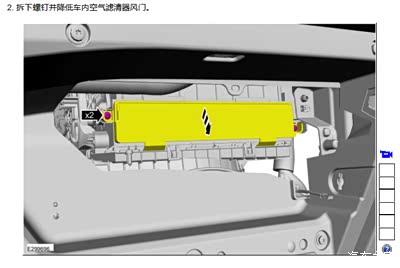

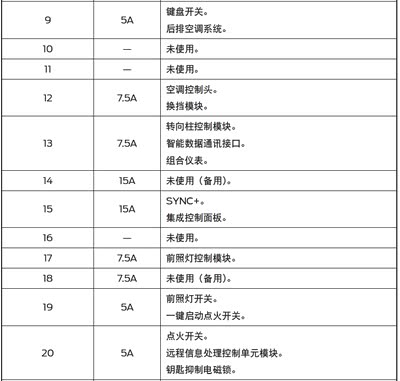

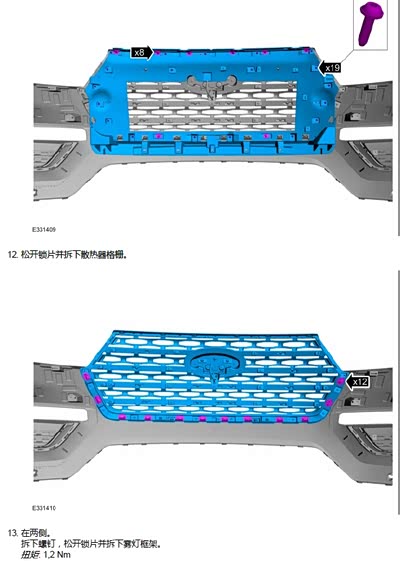

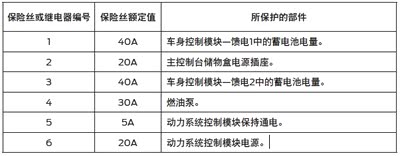

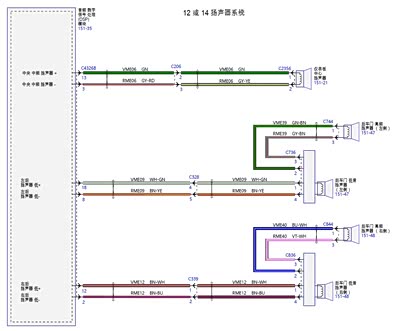

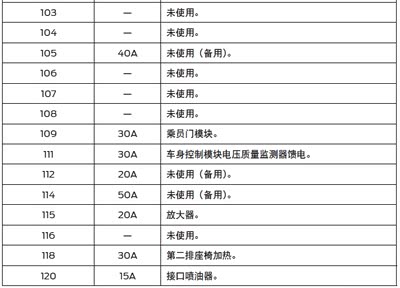

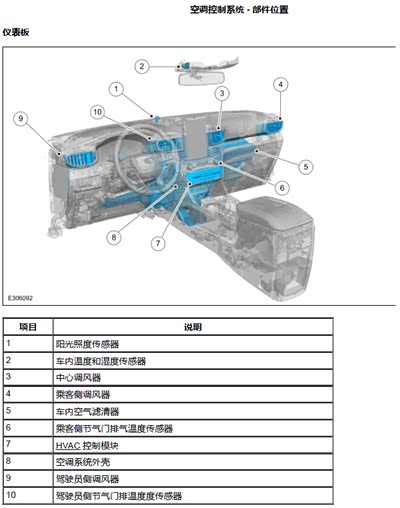

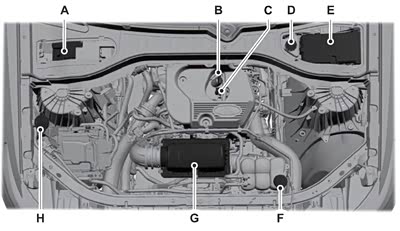

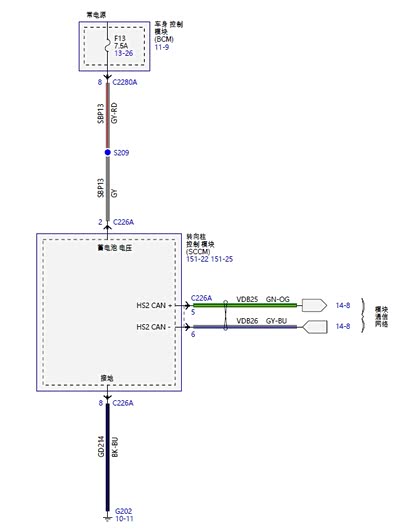

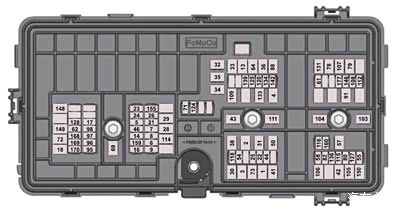

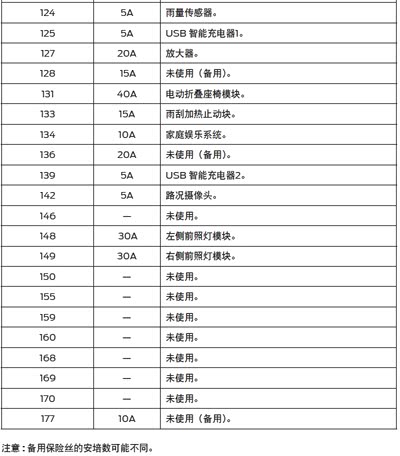

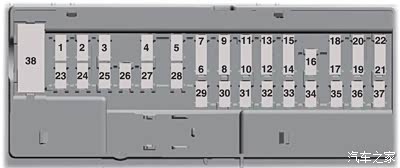

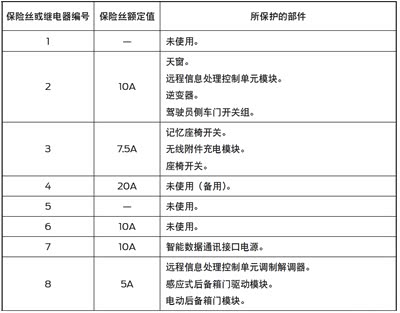

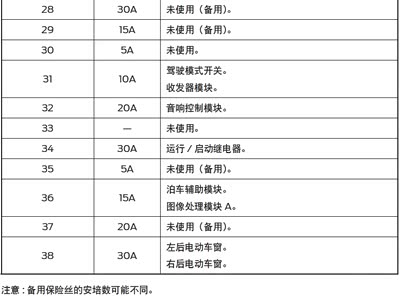

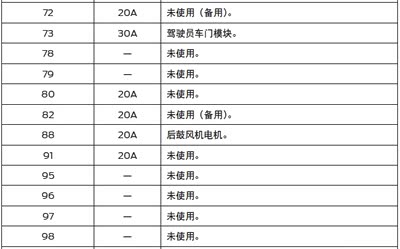

发动机舱保险丝盒位于发动机舱内驾驶员侧的落叶滤网下方。配电盒内的大电流保险丝可防止您的车辆的主要电气系统过载。

A 蓄电池。
B 发动机机油加油口盖。
C 发动机机油尺。
D 制动液储液罐。
E 发动机舱保险丝盒。
F 发动机冷却液储液罐。

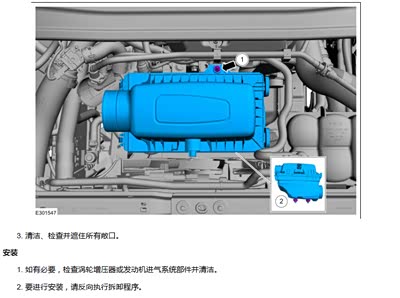

G 空气滤清器总成。
H 挡风玻璃洗涤器储液罐。
