景逸LV，5门单独显示改装成功，感谢bg5qie，感谢逸友

入手小姨6个月了，上周刚做了首保，经常潜水于论坛间，学习逸友们的驾驶，改装，维修经验，作为一名资深潜水员，我始终没有发过一贴，回过一帖，自知和逸友们比起来，我道行尚浅。前几天看了论坛里（景逸SUV论坛的帖子）

逸友bg5qie

http://club.autohome.com.cn/bbs/thread-c-2742-25839996-1.html

改装五门报警为单独显示的帖子，蠢蠢欲动，跃跃欲试，因为这个问题一直纠结着我，景逸的车门不好关，关门用的力度大小我自己能把握，但是坐车的人不行，经常有门没有关好，看显示也不知道那个门没有关好，经常人都坐上车了，看电子屏门没关好，又从新开关一遍，那个纠结呀，还有一次，有一个门没有关好，我也没有注意，我一个急掉头，门竟然甩开了，把后面的姑娘吓了一跳，还好没有出事，不说了，说多了都是泪。通过几天的学习，看到跟帖的一些车友也改装成功了，基本摸清了，改装的一个步骤和大概原理，今天周末，决定动手操作，论坛里车友们已经做到了差不多无损安装，很厉害，很强大，我在这里说一下我改装的大概步骤，有问题可以向逸友bg5qie

请教，

注意，我使用的隔离二极管是1A的，如果室内灯没有改LED的就要考虑使用更大电流的二极管。

这个二极管要求不高，1N5400系列的都可以。三个灯泡总功率有25W，全亮时电流有2A多了，所以要选用3A或者更大电流的二极管。



A柱下面的8根线具体的作用是，1，门锁感应    2，原车8号线   3，室内灯     4，5，6，7，8分别是

右前门、右后门、左前门、左后门、后备箱门

由于67的装配问题，这8根线的顺序乱七八糟，需要自己找线



关于A柱下面的8根线的找线问题，逸友门的方法;

其实这几个门线不难找，关闭五门，随便把一条门线接到仪表输入的任意一个接口，轮流打开一个门，此时一定有一个图形显示，不管哪个图形显示，比如你打开左后门，那么就知道这条线是左后门的了。

再把这条线接到仪表左后门的接口。

接着再逐条试接，用不了几分钟就能试完。





方法二：我是先拿接入显示屏的5根线一根一根的碰车门信号线，对完以后，再用二极管的出来的线碰剩下的线，只要碰到阅读灯亮就接哪根。线不多，对完车门只剩3根，一根灯线，一根原车8号线，一根门锁感应







应有些朋友的要求，我把帖子从新编辑了一下，希望更多车友能改装成功，我能做的也就到这里了，

希望大家好好把帖子看一看，把景逸SUV改装的帖子也学习一下

http://club.autohome.com.cn/bbs/thread-c-2742-25839996-1.html

相信学习了车友们改装成功的经验，自己也一定能动手改装成功的。

问题的关节环节在于67装配问题，每一台车的1到8号线是乱的，你不知到8条线中那条是那个门的线，

所以需要耐心的找线，上面已经附上了有些车友找线的方法，希望车友们多多动脑，由于每个人改装

过程中遇到的问题都不一样，小弟，才学疏浅，也不一定能一一解答了，





改装有风险，动手需谨慎！本人不承担由于好奇而照此法改装引起的任何风险

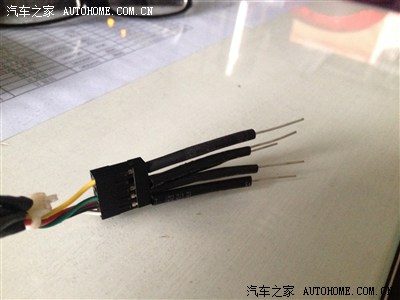

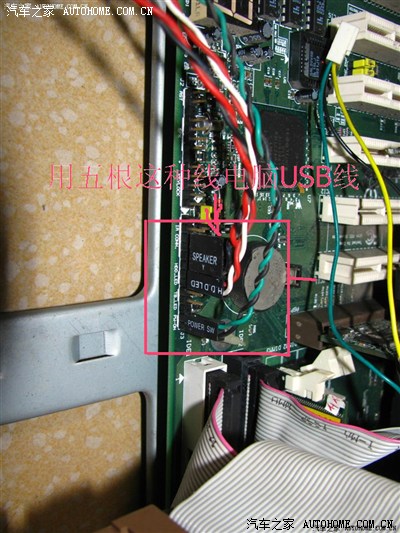

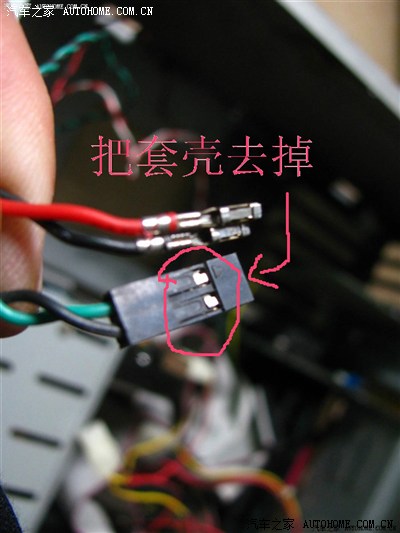

下面是电脑机箱里面拆出来的连接线，只有用这个线显示屏里的线才能不用焊接，

然后找五个1N4007二级管，查到线的另一头，注意方向，二极管正的接一起（引出一根线接6，7），负端分别接门的信号线（1，2，3，4，5，）

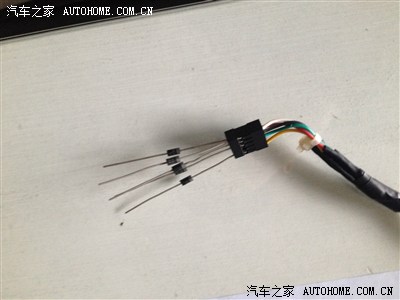

下面是二级管的接法

套上热缩管

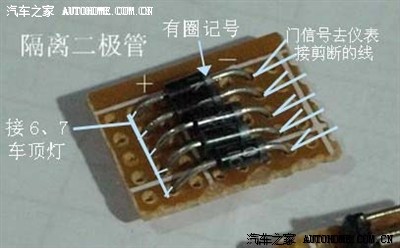

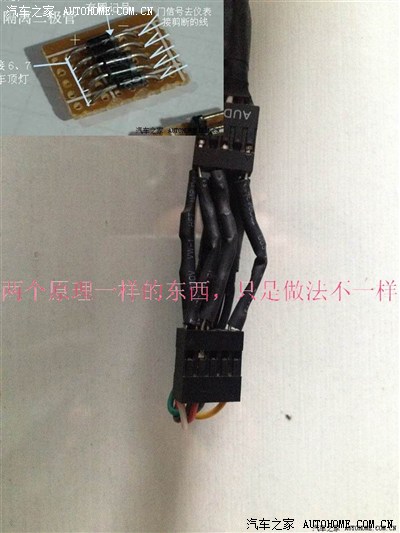

原帖是这样做的，由于没有孔板，我只能按上面的方法来做了

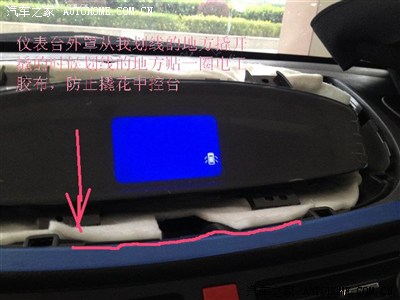

然后开始拆仪表盘，上面是一个塑料罩子，往上翘就可以把它弄起来，我也是第一次拆，还是有点小紧张，怕弄坏了，

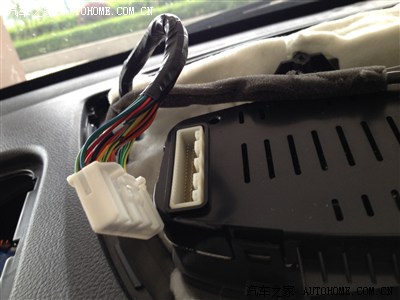

翘的时候，要在下面垫点东西，免得把中控台弄花了，接插件被我拔出来了，

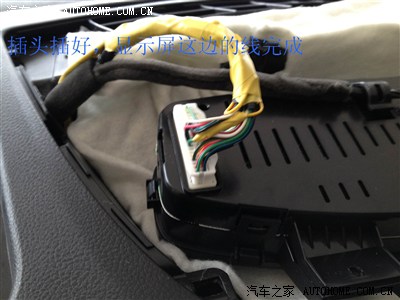

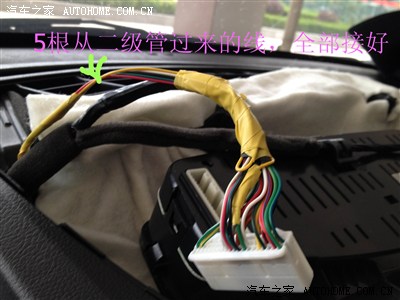

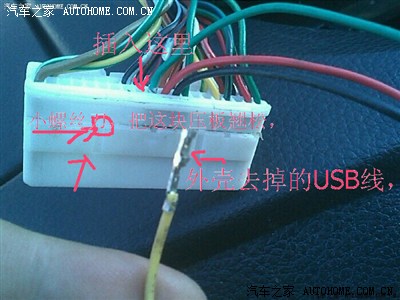

5根线插入端子中

下面发一张端子接线图，

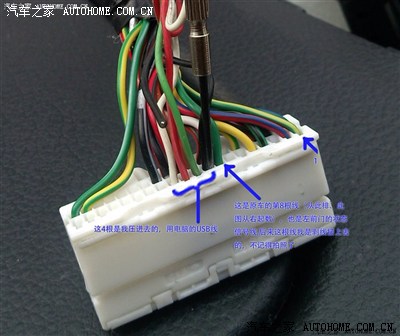

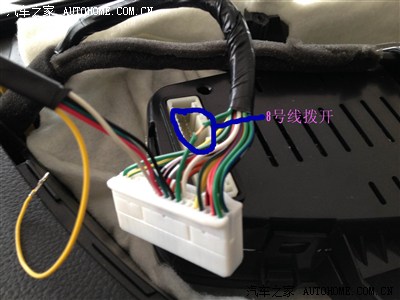

这个是一位车友的图片，8号线拨开，接其中一根线，另外四根线压入接插件中，很庆幸车友们发现电脑主机里面的连接

线和这个接插件的线是一样的，从而实现了无损安装，

逸友bg5qie，是拆开仪表盘焊接的方式完成的，

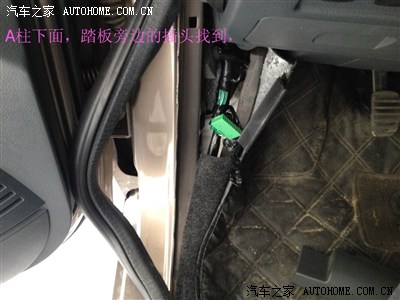

显示器的完成后现在就到，A柱下面的接线了，五个门的信号全部在下面的端子上，

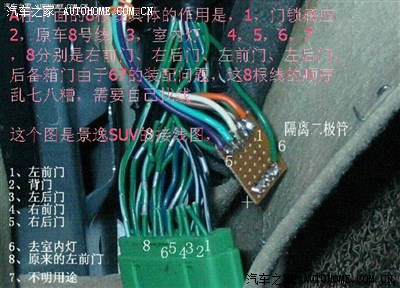

下面是

逸友bg5qie的接线图，只是参考，其实端子很乱，1，2，3，4，5  不知道是那个门的信号，其实1到8都是短接起来的，把接头的插销拿开就可以看到

1，2，3，4，5，，6，7，8号线单独从插头中拔出来，

A柱下面的8根线具体的作用是，1，门锁感应    2，原车8号线   3，室内灯     4，5，6，7，8分别是

右前门、右后门、左前门、左后门、后备箱门

由于67的装配问题，这8根线的顺序乱七八糟，需要自己找线



关于A柱下面的8根线的找线问题，逸友门的方法;

其实这几个门线不难找，关闭五门，随便把一条门线接到仪表输入的任意一个接口，轮流打开一个门，此时一定有一个图形显示，不管哪个图形显示，比如你打开左后门，那么就知道这条线是左后门的了。

再把这条线接到仪表左后门的接口。

接着再逐条试接，用不了几分钟就能试完。

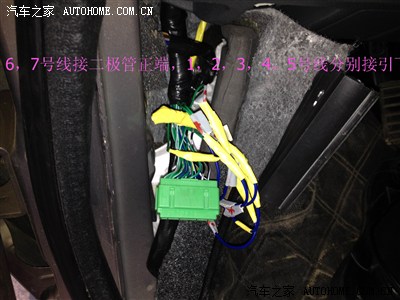

接线方法是6，7，接二极管正端，1，2，3，4，5号线分别接二极管负端，8号线不接，胶布包好，

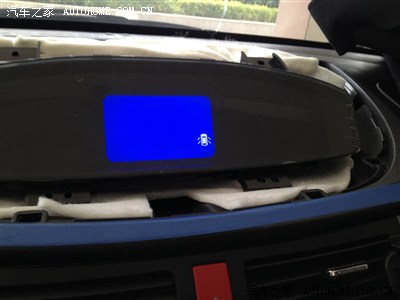

下面是成功的效果图，

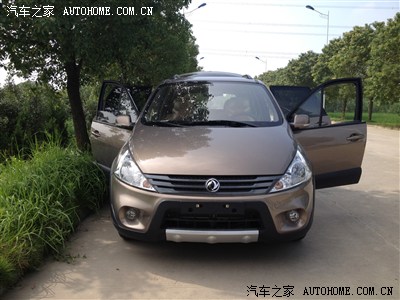

下面发一张提车，没多久的照片，很帅

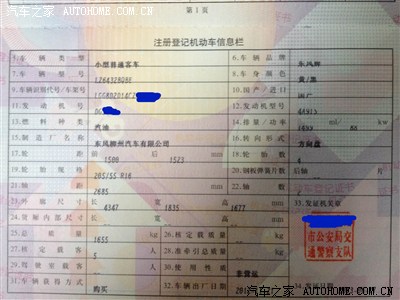

下面是认证需要的东西吧

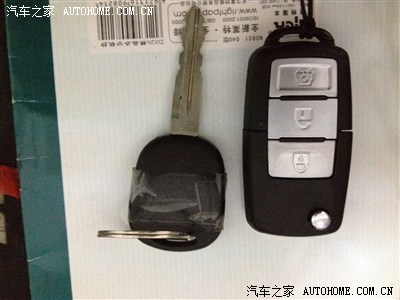

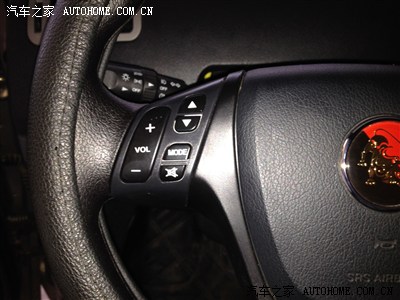

下面是改装多功能方向盘的图片，具体方法不介绍了，都是在论坛里学习的，想改的可以去找原帖，

我改的都是我认为作用比较大的改动，有时候没有时间就懒得去动了，
