【风行景逸杯】自己加装DVD导航和倒车后视图文教程[补充图片]
- tooold
- 0浏览 · 2011-12-19 01:02
列位看官，话说我的景逸到手已一年有余，除了安装铁将军防盗和自己加装自动升窗控制器（抱歉，没有上作业）外，并没有做其它的深度改装。由于地处珠三角地区，路况复杂，没有GPS导航在路况不熟悉的地方开车很不方便。虽然我的Nokia5230手机也具有导航功能，但总觉得不如专业的导航设备好用。
市面上出售的车载导航设备嵌入式和便携式之分，便携式的优点是安装简单，缺点是需要从点烟器拉条电源线为其供电，影响视线；下车后必须及时把它收起来，否则会有被小偷砸玻璃之忧，太麻烦；嵌入式的安装麻烦点，但是可以克服便携式的上述缺点，还有个原因是我觉得原车配的CD机功率不够，我想升级CD机（打算再写一篇音响改装作业），经过考虑，还是选择装嵌入式的DVD导航一体机。
我计划是从淘宝上购买设备，自己安装。之所以这样做并不是自己缺这一两百元，而是我自信自己的技术比改装店好，一是因为自己是学电子专业的，有很强的动手能力，玩电路对自己来说轻车熟路；二是有更强的责任心，因为车是自己的，在改装的时候每项工作都会追求完善。
接下来是在淘宝上了解各种品牌的DVD导航设备，看中了路特仕的一款DVD导航一体机，全部设备包括：DVD导航一体机、
在网上下完订单后就开始在汽车之家论坛上搜索这方面的改装帖文。帖子虽然很多，但大多数都是是在4S店或者外面改装店上改装的，车友只是拿相机记录了一下改装装过程，当然就不会有自己的改装心得。不过本人也从这些车友的贴文中获益非浅，知道了一些改装的基本方法和注意事项，在网上功课做足之后就等货到开始动手。
大概过了将近一周的时间，货终于到了，下面就以图片和文字的形式记录此次的改装过程，以飨各位有志自己改装的车友。

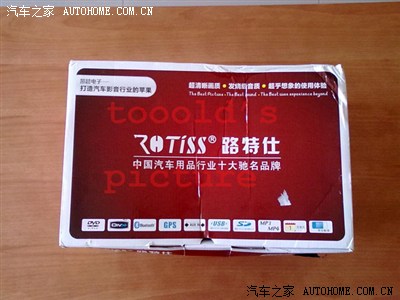

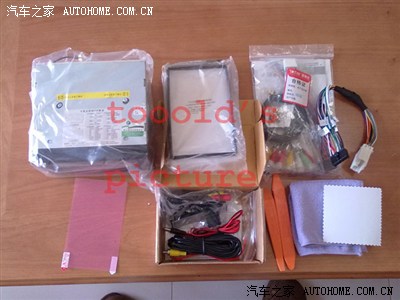

这是收到的货：

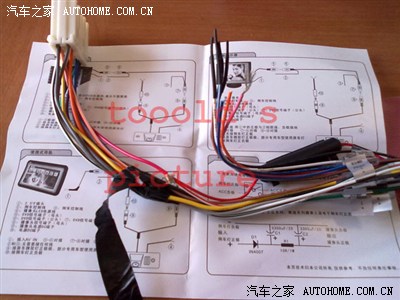

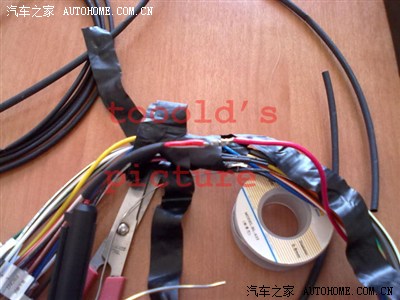

这是卖家提供的景逸专用改装线，因为在买家的宝贝评价中已经知道有车友因为这个线接触不好而引入杂音，决定打开黑色胶布看看里面的真容。从下图中可以看到两条线之间的连接是芯线直接拧在一块，然后用胶布包扎，这种接法虽然省事，但却留下了安全隐患，时间久了可能造成接触不良（其实在外面的改装店都是这样接线的，我在这次改装过程中，所有的线都是用电烙铁焊接，外面用套上热缩管），这是我不能容忍的，怎么办？操家伙吧，把它们用锡焊焊接起来。

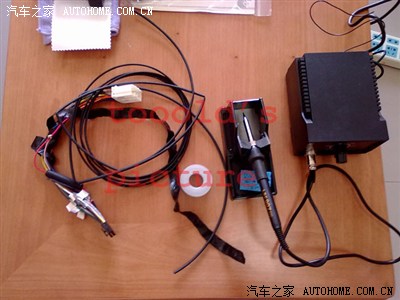

这是电烙铁、焊锡丝和热缩管，如果你买不到热缩管，也可以焊接完成后用胶布包扎起来：

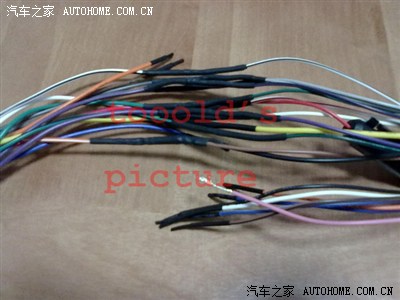

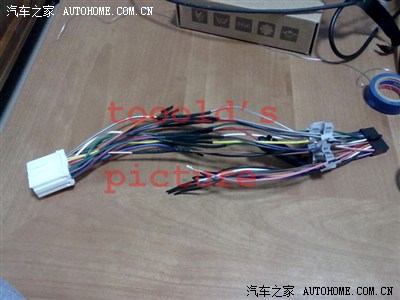

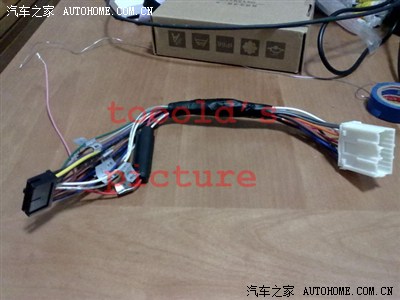

由于原来的改装线是分层绕制的，每打开一层，如果发现有线头就先焊后，套上热缩管，不要把全部绝缘胶布拆卸玩后再焊，以免由于自己忘记接法而接错线，到时损失就大了。下图是经过自己处理后的改装线：
可以包扎了：

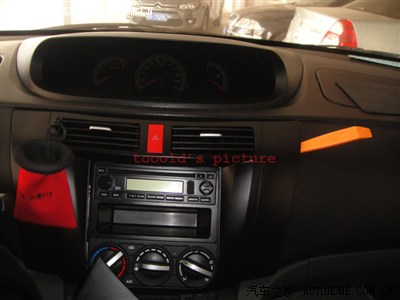

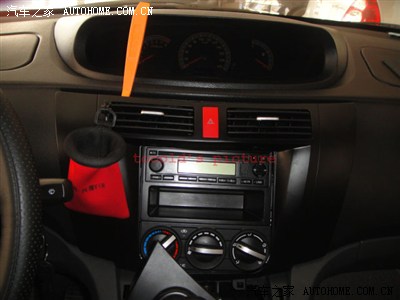

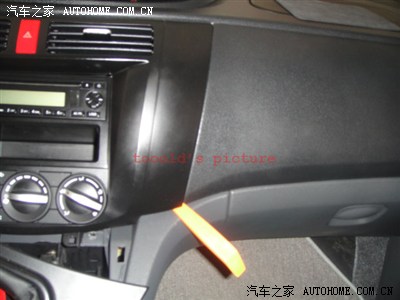

处理好改装线之后就可以开始动手改装了，开始拆面板：

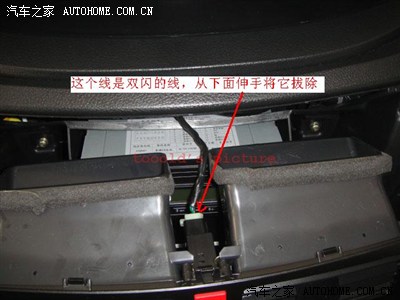

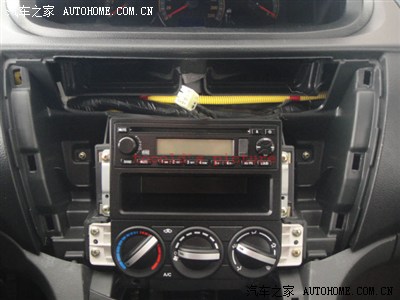

终于打开了：
将固定原CD机的支架拆下来，装到DVD导航上：

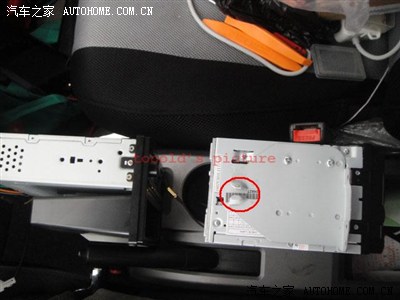

这么多洞上哪一个？中间的？

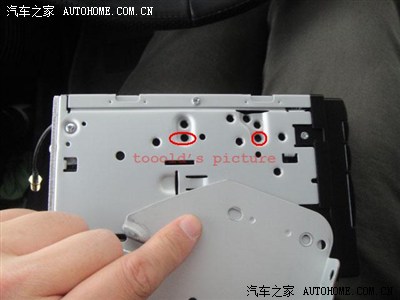

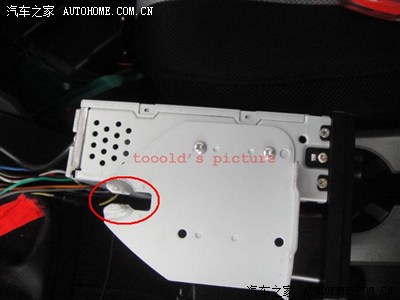

当然是画了红圈的：

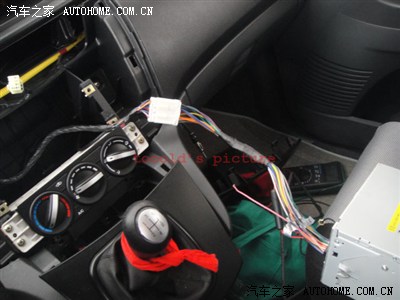

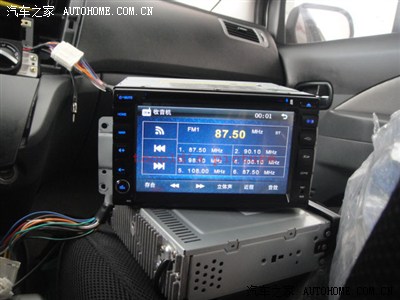

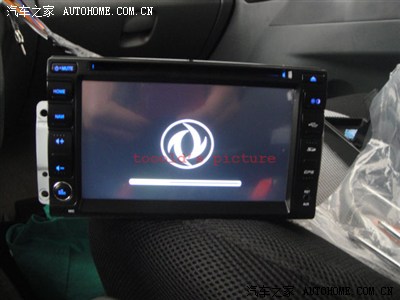

把另外一面也按同样的方法装上就可以了，接好改装线试试机：

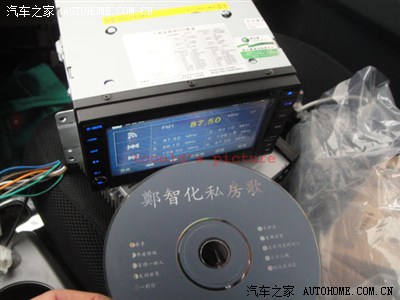

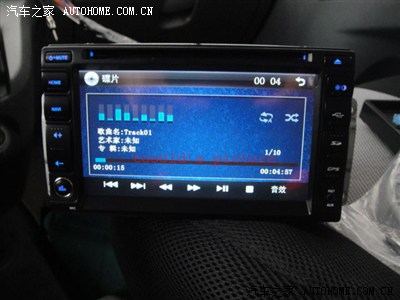

放张CD试试：

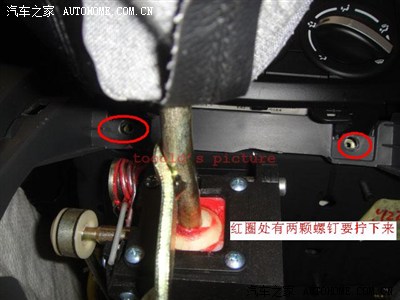

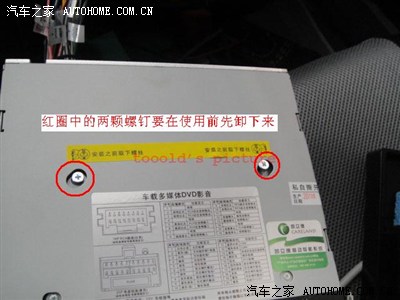

奇怪竟然进不了，原来还有两个螺钉没有卸下来：
再次放入CD非常OK

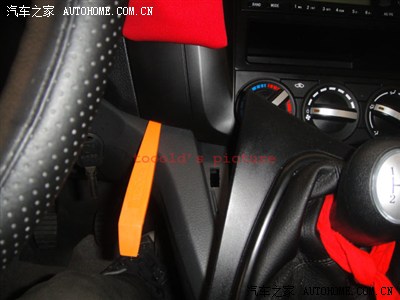

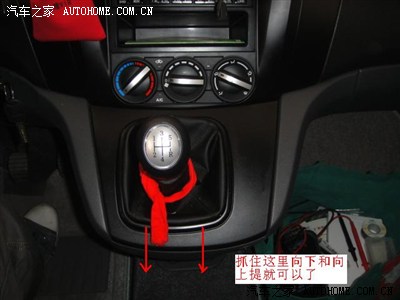

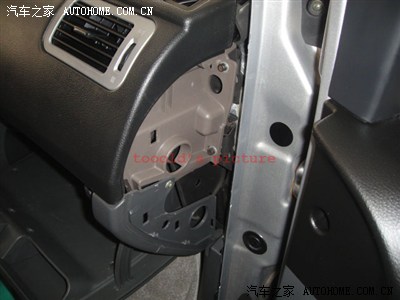

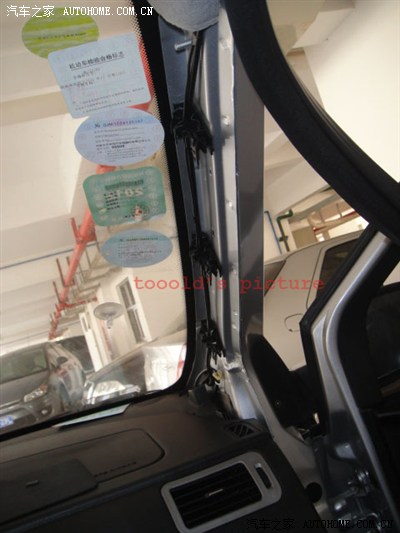

接下来是要接倒车视频线和GPS天线了，开始拆：
倒车视频线和GPS天线怎么穿过中控呢？看看下面这个是什么：

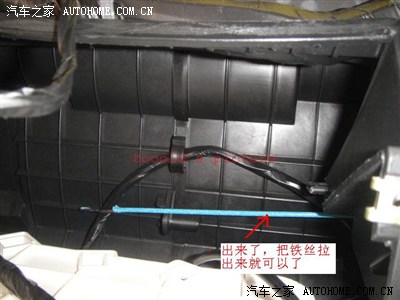

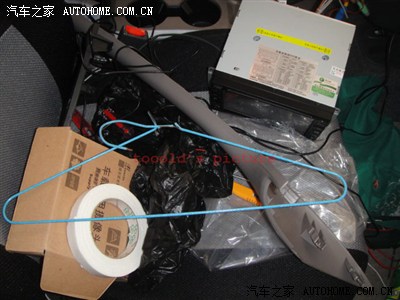

衣架？？？它来干什么？哈哈，穿针引线钻洞全靠它了，这也是临时想出来的，因为我找不到铁丝，只能牺牲它了。把衣架拉直，其中一端弯成一个小沟，把GPS天线和倒车视频线用胶布绑在铁丝的一端（我在操作的时候一下忘记了，GPS天线和倒车视频线各穿了一次，各位车友在操作时可以一次完成），看图：

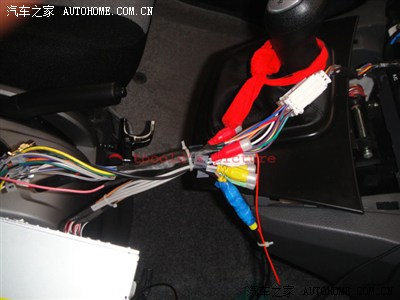

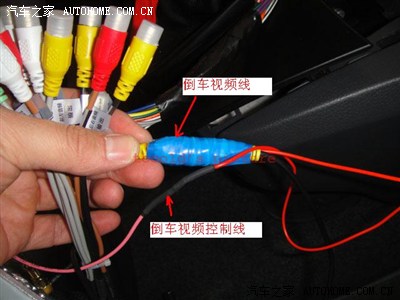

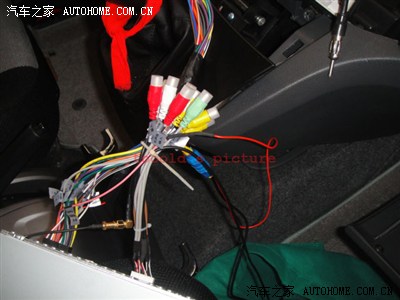

倒车视频的控制线与改装线的控制线焊在一块，当然还是要加热缩管，这是我办事的风格，一丝不苟。倒车视频线插头与倒车视频输入插座，再用胶布包扎，以免车辆震动时松脱，也可以防止插头氧化，如图：

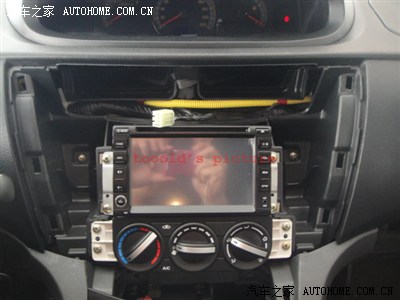

现在把DVD导航一体机装好原CD机位，注意支架中的缺口要卡在限位栓上：
哈哈，借的索尼相机现形了，这次拍摄主要由sony相机和我的Nokia5230手机完成：

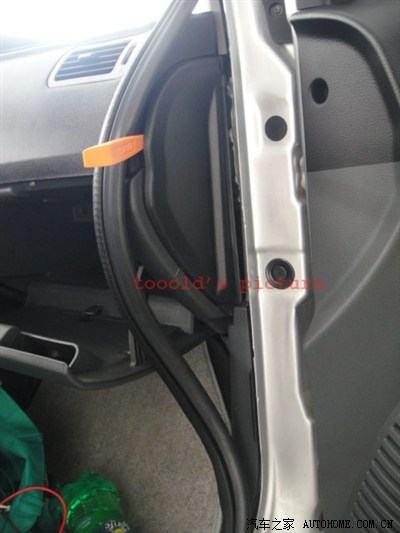

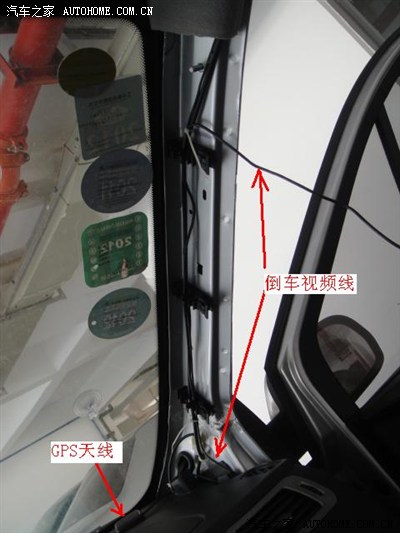

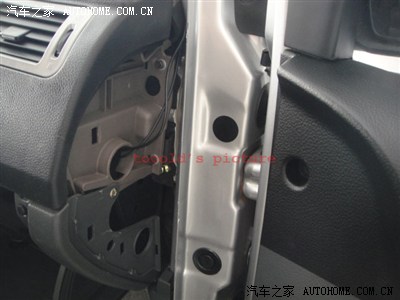

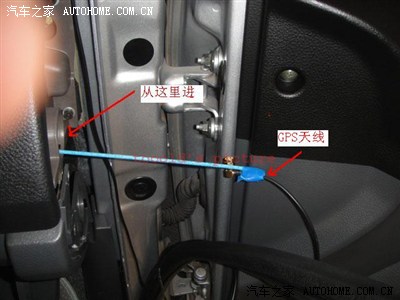

接下来是处理倒车视频线和GPS天线，看图：

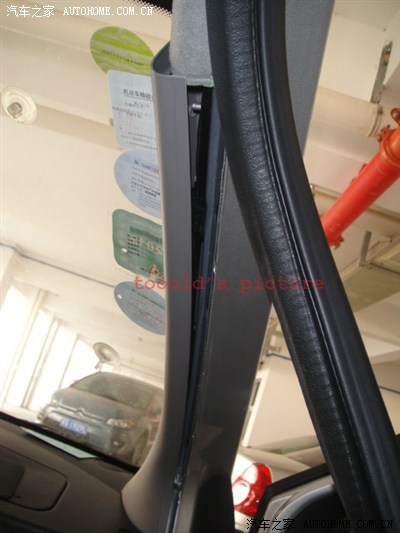

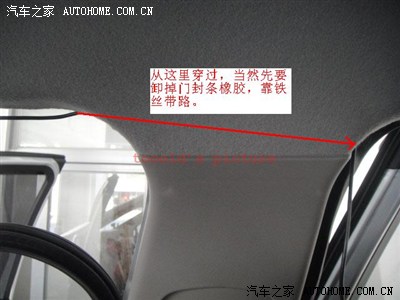

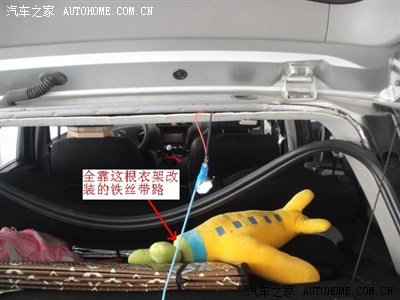

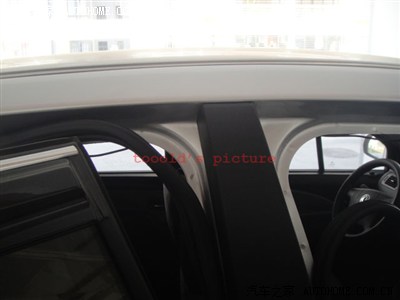

二万五千里长征去车尾，全靠由衣架改装的铁丝带路：

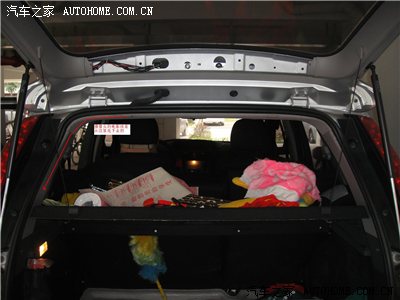

到车尾了：

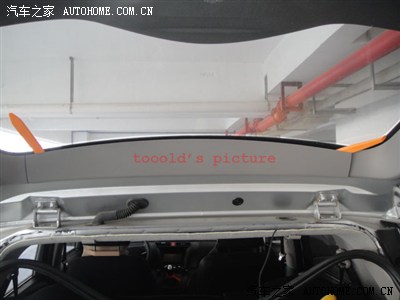

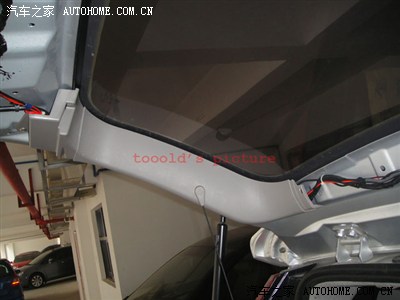

拆内饰板：

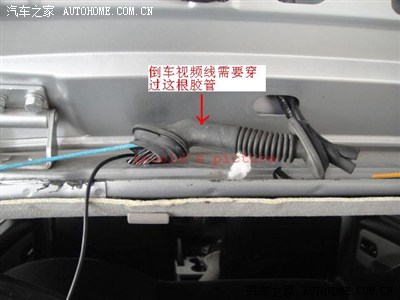

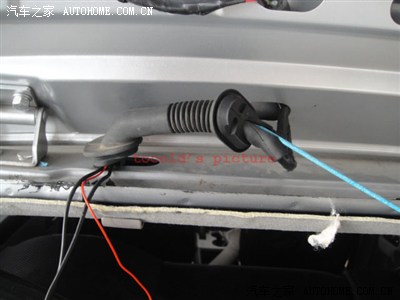

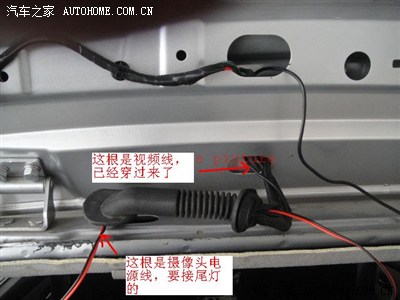

倒车视频线需要穿过这根胶管，麻烦来了：
妹：东西太大，洞太小，怕插不进去…………….
哥：胡说，从来没有听说过有插不进去的洞。
接下来，哥是插、插、插，再插、插、插
妹：那里开掉了，呜呜……..
哥：唉，不管别人信不信，哥这回算信了。

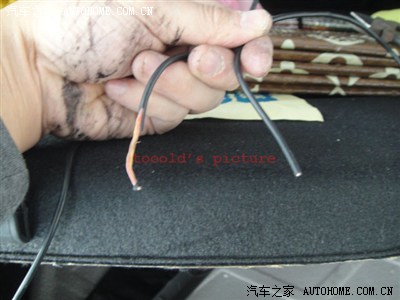

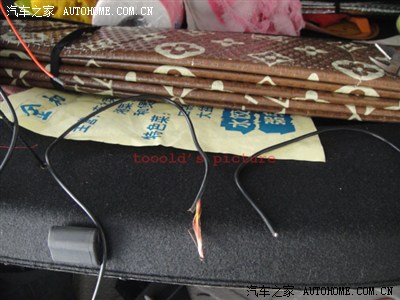

怎么办呢，因为原视频线的莲花插头无法穿过，只有剪断了，这样就可以穿过，还有摄像头电源线也要穿过这个胶管。视频线穿过后再将剪断的两端焊接起来，同样要加热缩管，在此不再累述。

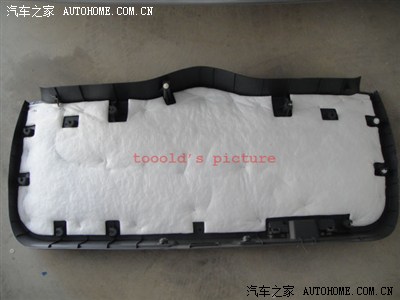

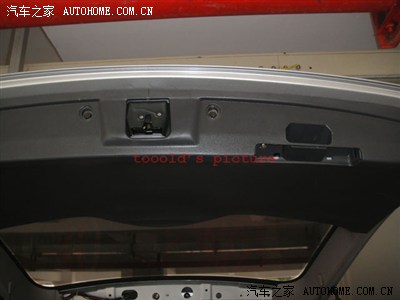

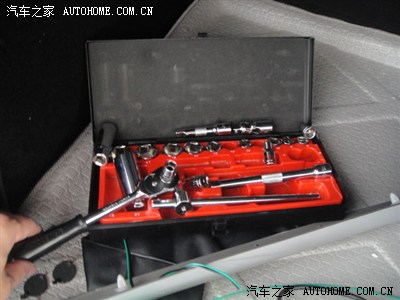

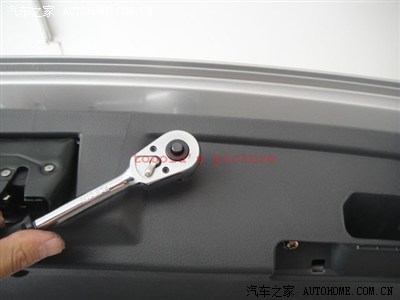

要安装摄像头了，再拆内饰板，要动用外六角扳手了
拆下来了，那些门扣全部毙命，无一剩免。

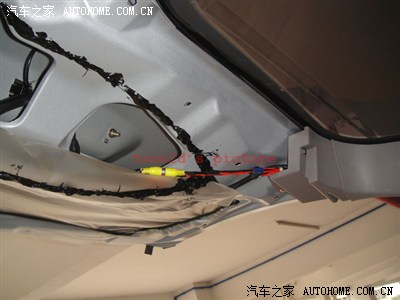

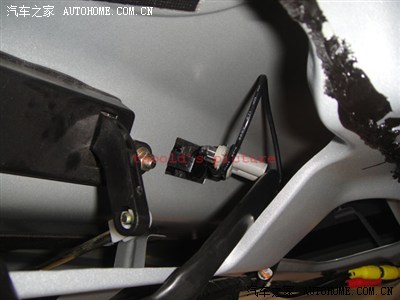

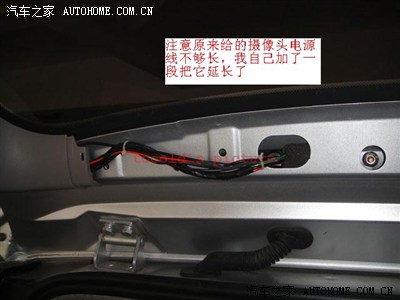

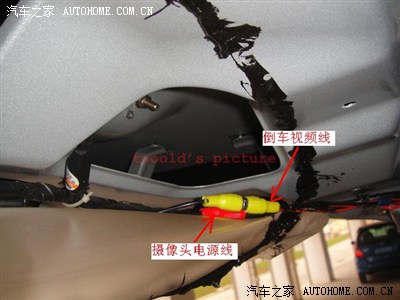

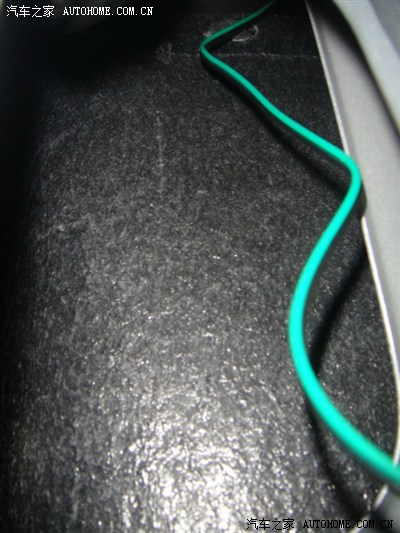

走线：

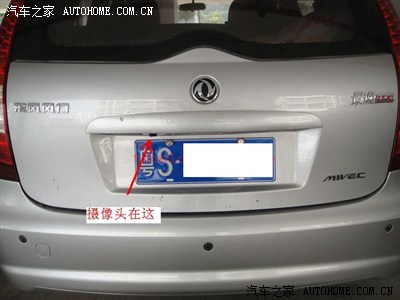

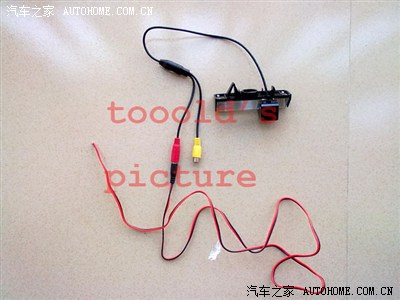

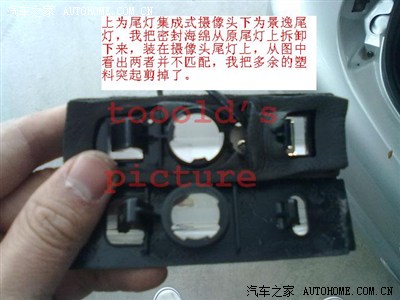

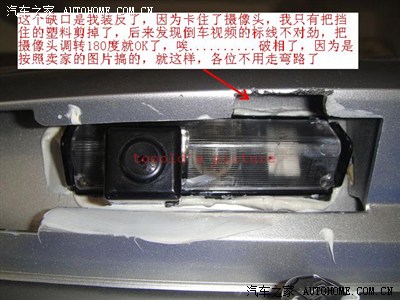

我选的摄像头是与尾灯集成一体的，这个摄像头在安装时遇到了很大的麻烦，卖家说这个摄像头是景逸专用的，其实盒子上写的是“三菱格蓝迪”，与景逸并不完全匹配，我看摄像头一无生产厂家，也无品牌和生产地址，就一个三无产品，不过从后来的视频实际效果来看，图像质量还是不错的，它用于景逸还是需要做修改：
从外面看的效果，白色的是密封胶：
这期间相机突然没电了，所以部分相片没拍，估计相机也饿了吧，哥是一个人从十二点干到下午六点，主要是这个摄像头花了太多时间。

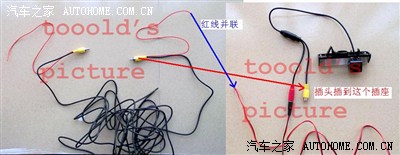

摄像头的供电电源取自尾灯，同时倒车视频控制线也取自尾灯的电源线正极，这个线的作用是：当你挂上倒档时，这个线有12V的电压，DVD一体机收到这个信号，就认为你要倒车了，会自动显示从倒车摄像头送过来的视频信号。

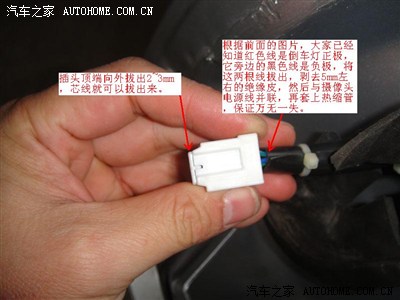

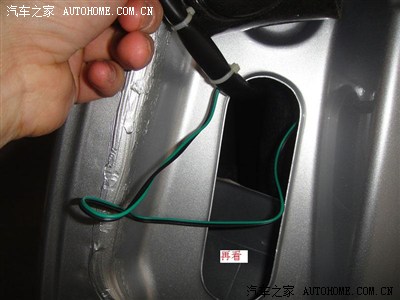

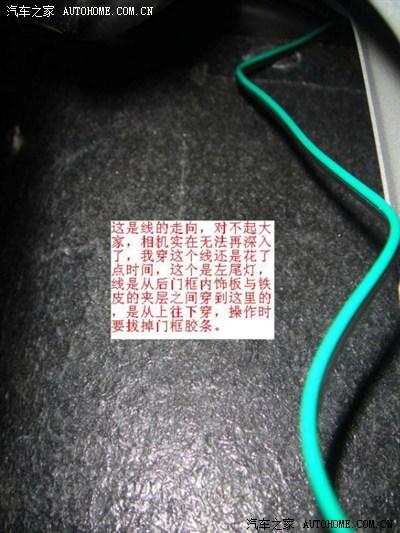

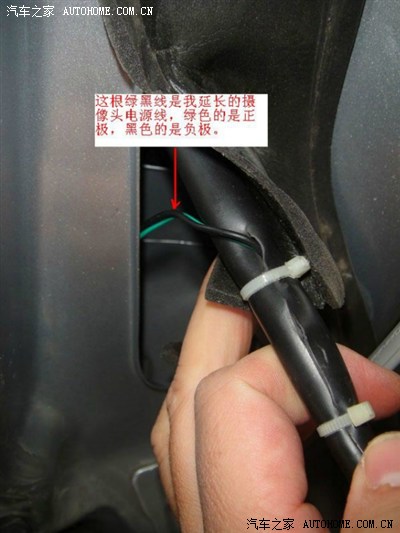

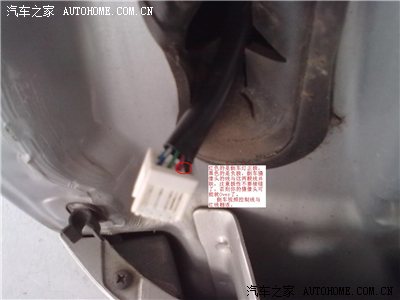

因为在施工尾灯接线时，相机没电了，没有拍这里的照片，总觉得是个遗憾，今天我要了却这个心愿，下面补充尾灯处接线照片，支持的请投我一票，不求奖，只求自己的劳动能够获得大家的认可。

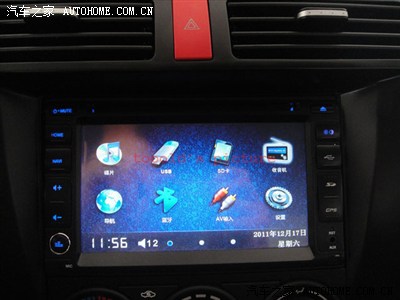

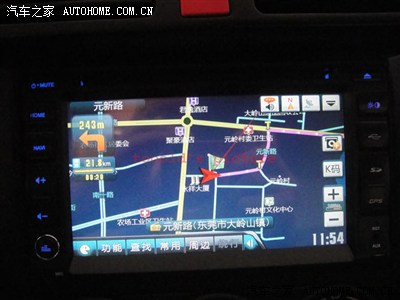

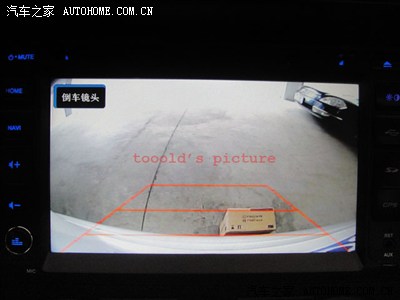

接下来将内饰板装上，下面看看效果吧：
下面总结一下改装过程：
1、 工具和器材：
a) 胶布
b) 内饰板门扣（可以向4S店要一些）
c) 撬内饰板的塑料工具
d) 电烙铁（带热风枪的更好）
e) 热缩管
f) 螺丝刀
g) 外六角扳手
h) 尼龙绑线（用于固定线束）
i) 手电筒
j) 铁丝
k) 双面胶（粘贴面框）
l) 剥线钳（带剪线功能）
m) 万用表
2、 改装建言：
a) 如果你不需要倒车后视，则改装会简单很多，车友看过我的图文教程后应该都可以信任，其实在倒车时我还是习惯看后视镜，这个倒车视频只是在一些狭窄车位泊车非常有用。
b) 如果你要倒车后视，则改装会麻烦很多，主要是布线，选择打孔摄像头不需要拆内饰板，这样相对简单些，如果选择集成尾灯摄像头，则需要拆后门内饰板，比较麻烦，好处是改装后比较好看。
