13款低配，改18款轩逸DA屏，过程详细！！
- shaobo8456
- 0浏览 · 2019-06-24 02:20
我敢说， 这是DA屏改装史上 打磨的最好的一块面板。！！！保留所有螺丝位！！
一直想把原来的CD机换成DA屏，看了论坛很多车友改装轩逸DA屏，我也没忍住。 闲鱼入手 18款DA屏：主机240元，星光夜视摄像头 78 线材 38，总计356元。 话不多说，开改。
需要注意的是：
1、 面板切割时尽量打磨一下，放上去试下。这样才好控制尺寸，别一下切太多。实际上，改装的尺寸应该是19*.9cm。这样刚好卡的很严密。
2、处理各种线，以免暴露在外。
3、18款DA，屏幕后面有根连接插头，记得连上去，不然USB用不了，我就这个折腾了好久。太粗心了。还差点又买了条USB线。
4、DA屏的视频功能是要解锁以后才能用，方法很简单。记得顺便手做了，不然麻烦。
5、每个人的安装 方法都不相同，仅供参考，过程不是详尽。 还望车友们动手时，自己再琢磨一下。我也是看了论坛，自己动手时还是按具体情况，具体操作了。

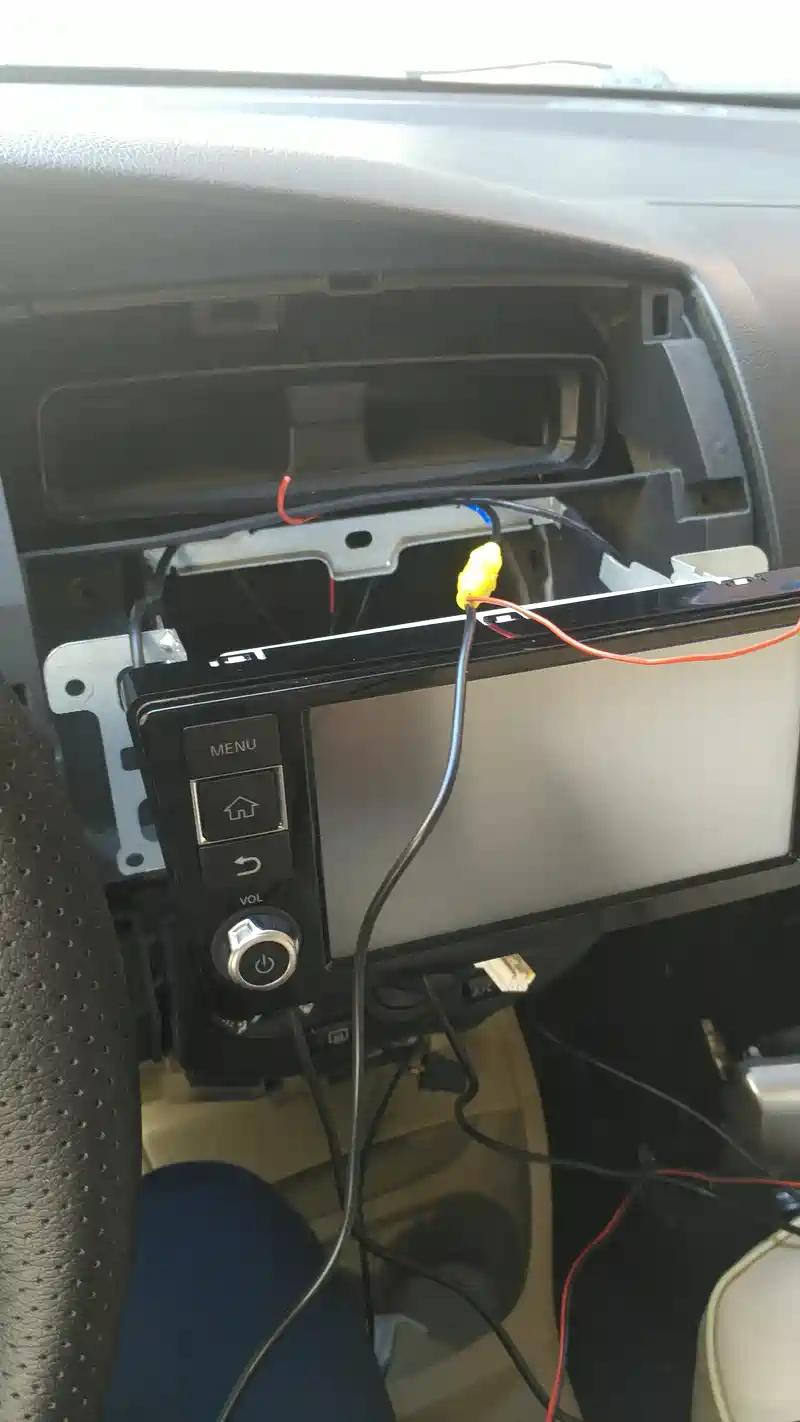

1、到手先拆面板，试主机（拆面板很简单，未拍照）
一直想把原来的CD机换成DA屏，看了论坛很多车友改装轩逸DA屏，我也没忍住。 闲鱼入手 18款DA屏：主机240元，星光夜视摄像头 78 线材 38，总计356元。 话不多说，开改。
需要注意的是：
1、 面板切割时尽量打磨一下，放上去试下。这样才好控制尺寸，别一下切太多。实际上，改装的尺寸应该是19*.9cm。这样刚好卡的很严密。
2、处理各种线，以免暴露在外。
3、18款DA，屏幕后面有根连接插头，记得连上去，不然USB用不了，我就这个折腾了好久。太粗心了。还差点又买了条USB线。
4、DA屏的视频功能是要解锁以后才能用，方法很简单。记得顺便手做了，不然麻烦。
5、每个人的安装 方法都不相同，仅供参考，过程不是详尽。 还望车友们动手时，自己再琢磨一下。我也是看了论坛，自己动手时还是按具体情况，具体操作了。
1、到手先拆面板，试主机（拆面板很简单，未拍照）
2、更换原CD机的安装支架！
3、拆屏幕，拆面板！
4、准备工具， 手电钻+ 金钢砂切割片。切到一半的时候电钻的电源线竟然烧了，剪了重新接起来！
5、保护好面板表面，量好尺寸，开始切割，具体步骤就不一一表述。这里用到的工具 有，美工刀，木工砂纸打磨。 本人有洁癖，最大程度的保证其完整证，所以，只切了一点， 角上也不得已而切了不然装不进去！
注意：面板预留足够的打磨空间，别一下子切太多了。
注意：面板预留足够的打磨空间，别一下子切太多了。
6、切割好以后，把面板和屏幕装回去，再上车调试好功能，以免后期麻烦。顺便解锁车视频功能。下面第4根接，延长接出来，搭在金属部位即可。下图是装好的，这样切割机板，好安装，螺丝全部拧上就好。
7、接下来接倒车影像！开搞，暴力撬开后备箱的档板，我原来接过倒车雷达，所以把电源线按颜色直接接上去就好， 非常的简单。每个人布线方法都不同，但是按照我的肯定是最简单的不用拆尾灯，不用撬另一边的档板。左侧有个小也用来穿线的， 如果有工具把洞堵上的放更好。我没堵，回头有合适的材料我还是要给堵住！![]()
记得，穿线前先测试好 倒车影像。以免穿好以后不对，又返工，那就麻烦了。
记得，穿线前先测试好 倒车影像。以免穿好以后不对，又返工，那就麻烦了。
8、安装摄像头， 把线链接好，视频链接线刚好在排气管的位置，连接好以后，从后备箱里拉回去一点，然后用扎带固定好， 记得连接的地方做好防水处理，我是打了热熔胶然后外面包了塑料膜，也不知道能保证多久不老化。目前是没问题。
9、摄像头，装好以后，把档板按回去，没问题了，就开始布线，我是直接放在备胎的位置，就***在外。省心省力， 线从红圈的位置穿过去，然后从车身底边线下面埋过去。这里没有拍照片，反正非常的方便。记得用塑料的撬棒，会轻松很多，反正可以往里捅，或者撬开缝隙的工具就行， 别把车身塑料弄花了就好。
10、安装主机，线都布好以后，就开始整理主机后的线，这里就看个人是不是有洁癖（没拍照）。
顺便说一下，视频线，我走的是副驾手套箱下面的缝隙中过的，没有穿到中控台里面去，方便后期维护。（这个走线位置我明天重新拍下照片。）
需要注意的就是：中控面板，空调出风口位置需要切掉一点，因为DA屏上边角是凸出来的，不切了装不进去。直接用美工刀切了就行，很软。
顺便说一下，视频线，我走的是副驾手套箱下面的缝隙中过的，没有穿到中控台里面去，方便后期维护。（这个走线位置我明天重新拍下照片。）
需要注意的就是：中控面板，空调出风口位置需要切掉一点，因为DA屏上边角是凸出来的，不切了装不进去。直接用美工刀切了就行，很软。
11、安装完毕，顺便调试下 百度的 CarLife。 一切正常！！
唯一 遗憾的是，左下角不贴合，这个没办法去改变。后期精细打磨的时候不小心 面板刮到一点，不完美了，可惜，不过也还好，看不怎么出来。！
唯一 遗憾的是，左下角不贴合，这个没办法去改变。后期精细打磨的时候不小心 面板刮到一点，不完美了，可惜，不过也还好，看不怎么出来。！
