加装全功能前阅读灯眼镜盒——高端、大气、上档次！

骊威竟然不带眼镜盒和前阅读灯，不方便不说，也让档次低了好几级！是可忍孰不可忍！

动手能力超强的骊威车友们肯定无法坐视，各路豪杰纷纷出手，各种改装方案层出不穷！

拜读各位前辈们的改装方案后我也中毒不浅，一直心里痒痒想加一个。

众多前辈们中最令我佩服和获益匪浅的是“开车只开手动挡”，在仔细研究了他的帖子后，也购买了同款起亚阅读灯眼镜盒。他原帖链接：

http://club.autohome.com.cn/bbs/thread-c-522-17631285-1.html

但这种阅读灯只有两根与灯有关的插头，无法同时实现“手动开关灯”和“门控”两种功能，这未免有些美中不足。

“开车只开手动挡”也碰到这困扰，他的解决方案是再增加一组灯泡和线路，分开受控。但我觉得这种方案太麻烦了，也相当浪费。

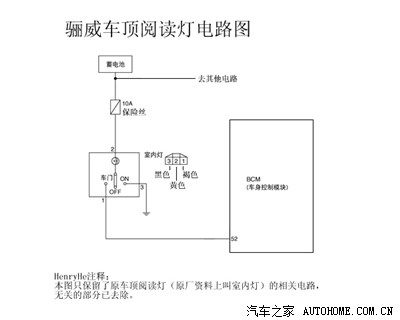

在研究骊威的阅读灯电路后，我设计了一种电路方案，不用增加灯组就同时实现两种功能，而且费用极低（不到10元钱），也极易制作。骊威原阅读灯电路图：

从图中可以看出，原阅读灯的正极一直接在12V上，通过控制灯的负极来实现亮或暗。

1、当打到ON档时，灯的负极直接接地，灯泡有电流通过，灯泡亮；

2、当打到DOOR档时，灯的负极受车身控制模块（BCM）的52脚控制。

3、当52脚电压为0V时，灯泡亮起；而当52脚为12V时，灯泡熄灭。

4、当52脚电压在0-12V之间变化时，灯泡从亮转暗变化。即灯泡的亮度与52脚电压是相反的关系。

为验证这个分析，我去拆了原车阅读灯，仔细测量了各电极的情况，证实分析完全正确。

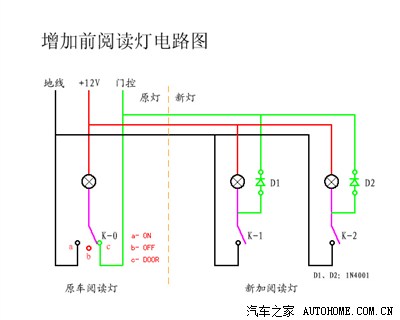

根据以上原理，设计如下电路：

注意看右边新增加的那部分，只有绿色电路是需要我们添加上去的，其他的电路起亚阅读灯都已带有了。

图中的二极管（D1、D2）起两个作用：

1、防止关门时门控电压（+12V）对地短路；

2、同时让灯泡形成门控回路，让灯泡受门控亮起或熄灭。

这样就能充分利用原来的灯泡，同时实现“手动开关灯”和“门控开关灯”两种功能。

注：D1、D2为普通的整流二极管，型号为1N4001（1毛钱一只），其实用发光二极管也行，反正都非常便宜。

------------------------------------------------------------------------------------------------------------

理论分析完成，下面进入实战。

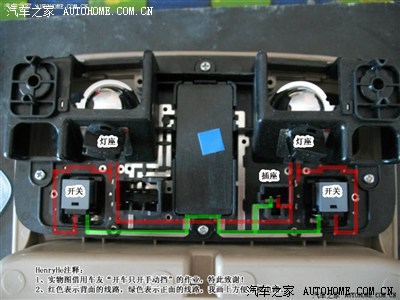

起亚阅读灯电路。背景实物图借用了前辈“开车只开手动挡”的照片，特此鸣谢，彩色线条为我画上的，方便分析该阅读灯的走线情况。

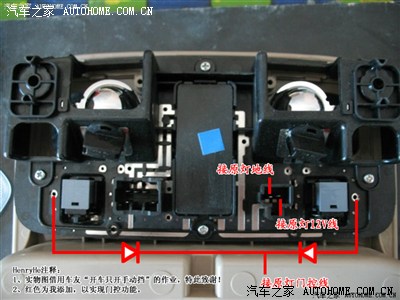

经过分析，只要按下图所示增加一根线路就行了，SO EASY！

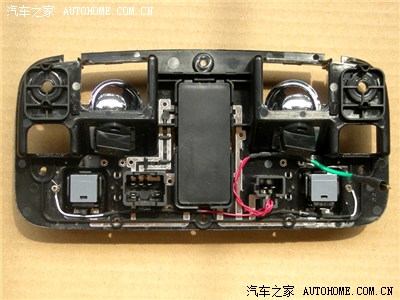

下图是我加好线路后的照片。先来整体：

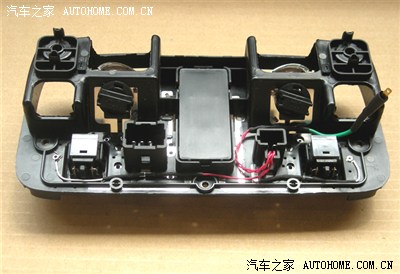

换个角度看：

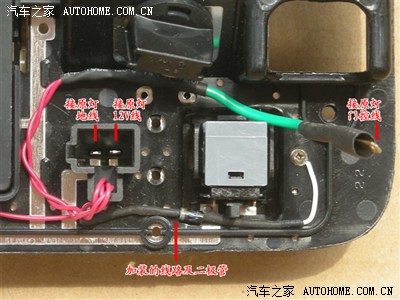

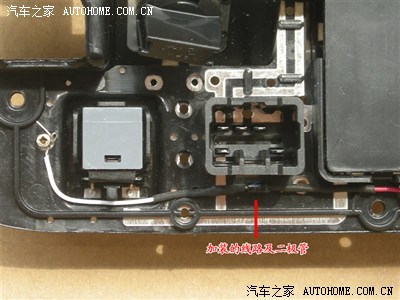

左边细节：

右边细节：

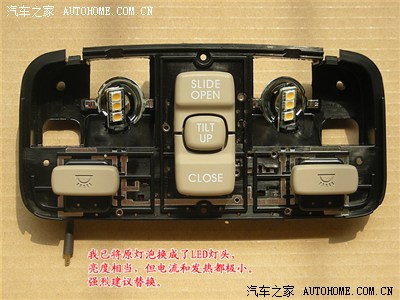

背面：

因为我将原带的2颗白炽灯泡（型号为T10，与骊威示宽灯型号一样）换成了LED灯头，电流极小，两个灯头同时亮起时实测电流也仅为90mA，故我新加的线路就只用了很细的电线（从网线中拆出来的）。

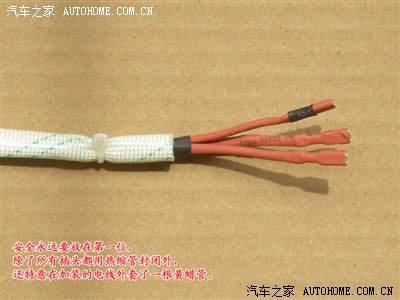

要从原车的阅读灯上接电过来，下图是做好的线缆。

在此多废话一句：所有改装一定要以“安全”为第一考虑，任何细节都不要忽视。所有接头都用热缩管套好，没有任何金属部分裸露在外。

挖孔的过程就不放照片了，众多前辈已有非常详细和漂亮的作业了，请自行搜索查阅。

就按照“开车只开手动挡”的办法，先用厚纸板作个模板，挖好孔，套上比一下，没问题后再比在顶蓬上面用铅笔划线，再用美工刀切割，很不难。10分钟搞定。

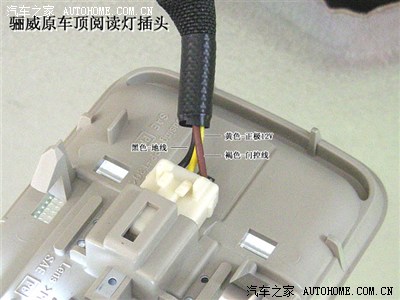

原车顶阅读灯插头细节，注意我标出的各线用途：

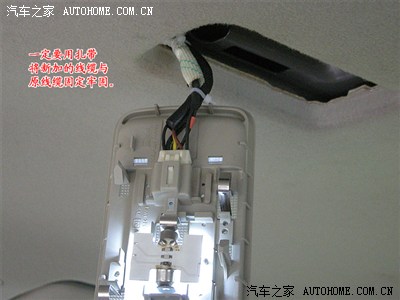

将做好的线并上去并扎牢。

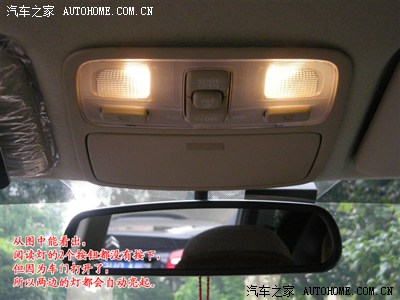

装好后的效果。卡片相机，效果不行，凑合看吧。

只提两个注意的地方：

1、象我这种眼镜盒，它最前边沿与顶蓬前边沿的距离约7CM时最好，刚好能将眼镜盒完美的装上去。

2、如果你的车与我一样是厚梁（详情下面讲），此时眼镜盒的顶部会正好挨着上梁，最好装之前在眼镜盒顶部粘一层绒布或海绵，避免烂路时有异响。

------------------------------------------------------------------------------------

关于厚梁和薄梁：

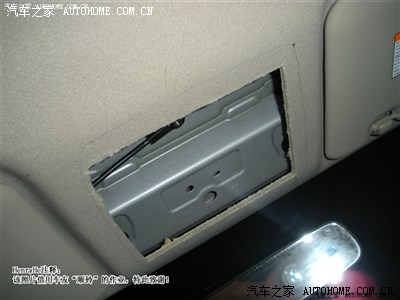

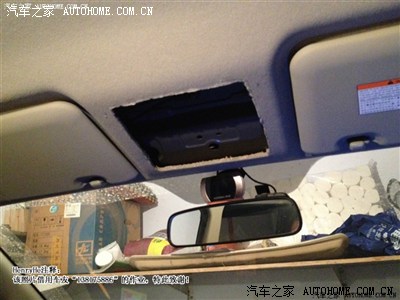

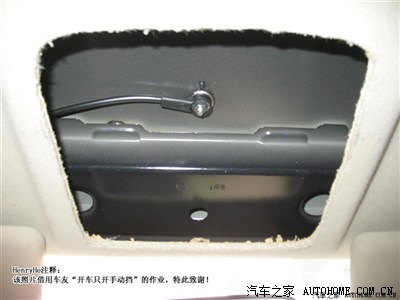

我仔细研究过众多前辈的作业，惊讶的发现骊威车前梁竟然有两种，一种是稍薄些的：

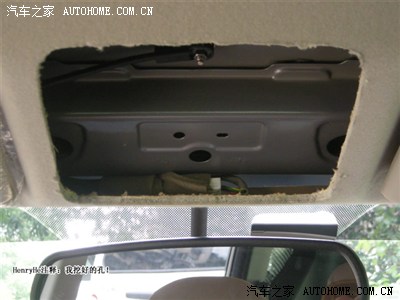

另一种却很厚些。我的就是厚梁。如果从图上看厚度区别不太明显，可以注意比较梁上的孔，两种明显不同：

搞不懂为什么骊威会有两种不同厚度的前梁。

这就是为什么许多车友装阅读灯时，有人说不会顶住，而有些人说会顶住，不得不反着装或是割掉眼镜盒顶部的原因。

想检查自己梁是厚还是薄，也非常简单，将两个遮阳板先掰开，将靠中间的2个卡子逆时针旋转90度后拔下来，从顶蓬前沿看进去就能看出梁的厚薄来了。

----------------------------------------------------------------------------

最后再次鸣谢“开车只开手动挡”及其他前辈的无私奉献，并祝有兴趣的车友都能顺利装上喜爱的前阅读灯。
