明锐改氙气灯烧BCM主板(第2次)，换BCM电脑芯片维修过程(带图)。
- syy83
- 0浏览 · 2021-01-29 18:42
此贴两个目的：
一、本人已是第二次烧BCM主板芯片，可能还会烧第三次，便于自己以后翻看。
二、方便和我有同样情况的车主，可参考此方法进行维修。
车辆情况：明锐(2013款1.4T逸俊版），于多年前(估计2014年左右)改了氙气灯，近光改成:远/近光。（使用海拉5透镜+欧司朗安定+飞利浦氙气灯)，当时改灯调了5053为氙气模式。使用到2016年初，发现”左转向灯“失灵，仪表上故障灯常亮，4S检测为行车电脑BCM烧坏，自己在论坛里找资料进行维修了一次。。然后使用至今。
本次故障：发现时间为2020年12月，发现打“左转向灯"时间过长或是打"开双闪 (故障应急灯）"，灯光故障灯会亮，经查看左转向灯失灵。太忙，没多少时间修。这两天刚好有空，就自己再维修一下。
废话不多说，说步骤。上图
第一步准备工作：内六角1把。 (头灯、毛巾、手套、+腰好的男人1枚（一定要腰好，否则没办法取板子））。
一、本人已是第二次烧BCM主板芯片，可能还会烧第三次，便于自己以后翻看。
二、方便和我有同样情况的车主，可参考此方法进行维修。
车辆情况：明锐(2013款1.4T逸俊版），于多年前(估计2014年左右)改了氙气灯，近光改成:远/近光。（使用海拉5透镜+欧司朗安定+飞利浦氙气灯)，当时改灯调了5053为氙气模式。使用到2016年初，发现”左转向灯“失灵，仪表上故障灯常亮，4S检测为行车电脑BCM烧坏，自己在论坛里找资料进行维修了一次。。然后使用至今。
本次故障：发现时间为2020年12月，发现打“左转向灯"时间过长或是打"开双闪 (故障应急灯）"，灯光故障灯会亮，经查看左转向灯失灵。太忙，没多少时间修。这两天刚好有空，就自己再维修一下。
废话不多说，说步骤。上图
第一步准备工作：内六角1把。 (头灯、毛巾、手套、+腰好的男人1枚（一定要腰好，否则没办法取板子））。

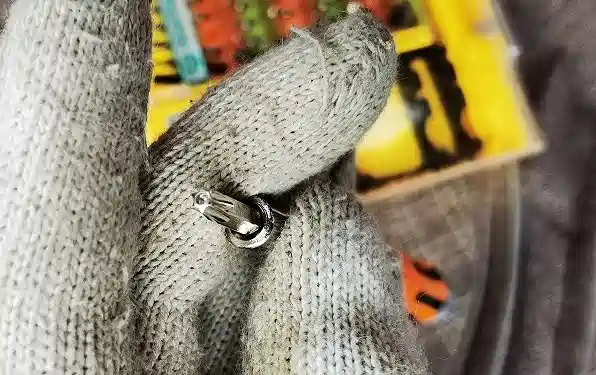

内6角，拆螺丝用。
头灯，方便查看。
铺张毛巾，免得衣服弄脏。还要人腰好。。哈哈哈哈。。
开始动手。
这次要取的BCM主板位置。
这几个地方取了后，更好操作。
取下灯开关。开关下面有颗螺丝。
取开关下面的螺丝。
取下面两颗螺丝。
我的方法是能取到BCM主板就行，没必须把整个板面取下来。太麻烦。取泡沫唯一要注意就是出风口，注意一下就取下来了。
我们现在看看主板在哪里。侧身弯下腰，头在脚垫位置，往上看就能看到主板及接口。
下面的主板接口样子。注意颜色和排序。
把卡口向下扣，线就取下来了。
线取下后的样子。整体向箭头向方推，就取下来了。
主板取出来了。
主板取下来后就是这个样子。
拿回来，把主板盒子撬开。用手就可以。
胶铆钉，把铆盖去掉，找个钳子之类的工具就搞定。
主板芯片位置。
坏的芯片位置。
取坏芯片。
焊上新芯片。
两次维修。。。无语了。。。换下来两颗坏的。。
安装进盒子里。胶铆钉坏了不影响。不用管。
接上线。扣上卡子，线就按上了。原路放回去。
左转向灯工作正常。。。
右后转向灯工作正常。大功告成！！！
没想到发个带图的贴这么麻烦。。。这次算是学习了。。。
论坛里其实有很多大神发过此类维修。。今天不找到。所以自己发一下。。哪里不对大家不要见笑。。
论坛里其实有很多大神发过此类维修。。今天不找到。所以自己发一下。。哪里不对大家不要见笑。。
