大家好，今天呢给大家讲解一下明锐大屏斑马导航的倒车影像安装教程，速派车型安装基本是一样的，主要是针对低配车型，现在高配原车都带摄像头了。
过程呢尽量简单易懂，我会多发图片少说废话，上菜

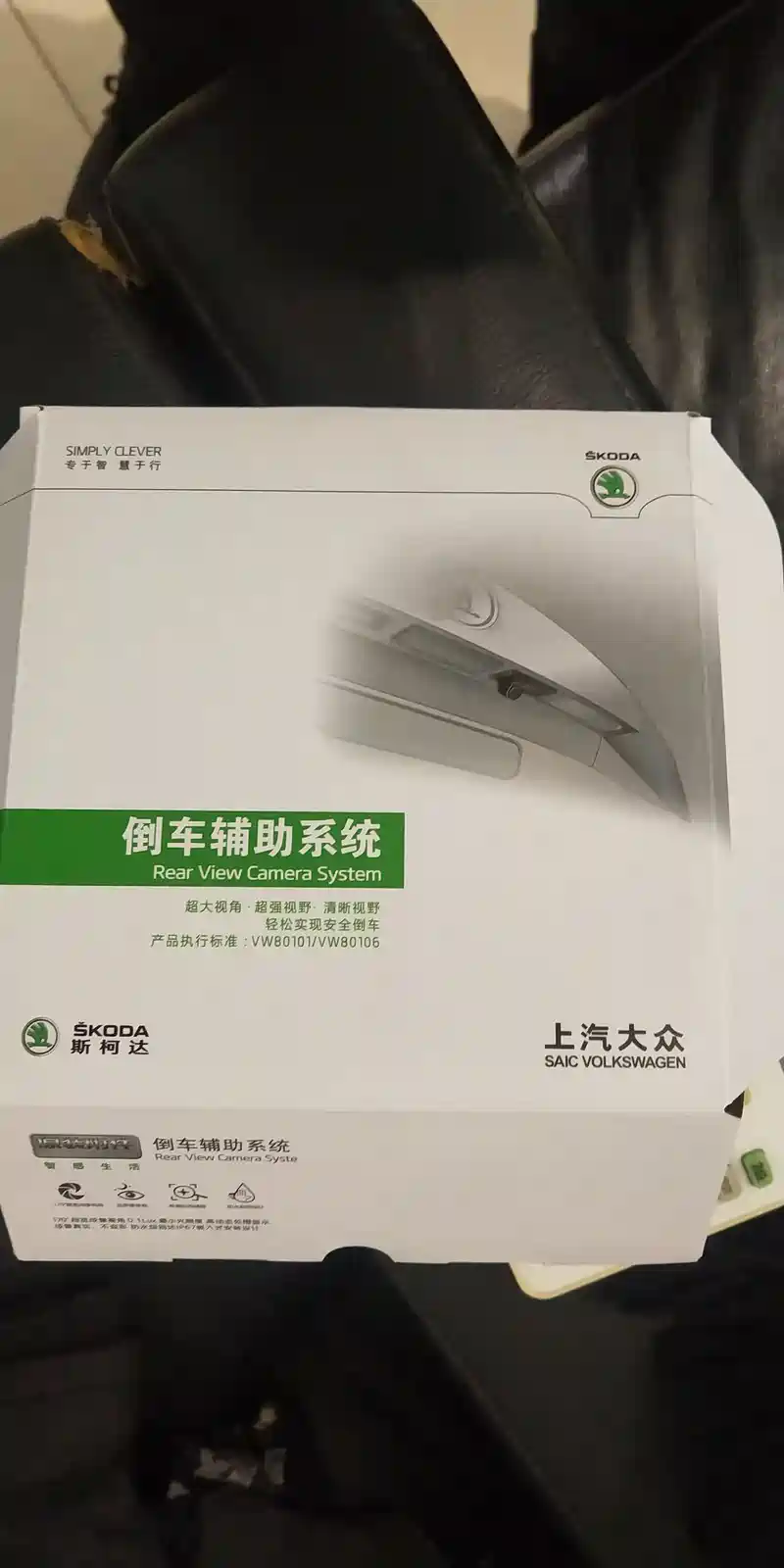

这是原厂的牌照灯摄像头。
先拆下大屏

先从下方用塑料翘板将边框翘起

接着从屏幕里面翘，因为从屏幕里面翘很容易就起来了，轻轻翘起掌握力度对屏幕不会有影响

边框拆下

用专用拆导航的钥匙插入钥匙孔取出大屏

接下来把副驾驶A柱饰板拆开

里面两个卡扣

侧面仪表侧板拿下

拆后备箱线束护套

塑料卡扣内扣用小一字翘起取出

牌照灯一字螺丝刀拿下

将插头拔下，把更换的牌照灯摄像头取出

将原车灯泡换到带摄像头的牌照灯上。
接下来就是穿线了，这里重点说下，我教大家的方法比较简单，不需要拆原车的后备箱饰板，节约时间的同时，也避免了在对拆饰板时造成不必要的破坏。
所以我们需要用到穿线神器，找一个塑料条，我用了两根塑料的焊条如图，长度要够

这个距离够长就行

先穿胶套，将插摄像头一端用胶带固定拉出，

穿过来绑好连接线

看明白了吗

拉出来足够长的线就OK了

在直接往上传就行，穿的时候用手指拨着点，让穿线能顺利的往上走，穿不动时，可以尝试转动穿线，

只要在穿的过程中，很顺利的将线穿上去的话，基本上都可以穿到牌照灯出口，

用手就可以摸到，虽然带拐弯，但内部构造会让穿线顺着牌照灯的方向处拐过来，多试几次就能找到窍门，

我的天，这么神奇的吗？😂整个过程后面饰板根本不用拆，感觉是不是很爽。
来我们继续再爽，胶带绑好另一段，向前面穿线

从这里，直接从顶棚就能串到A柱

线路图

直接就可以过来，这个过程需要有点耐心和技巧，多找窍门

拉到侧板将A柱饰板盖好

同样操作从侧面串到中控处

过来了

副驾驶侧面多余的线绑好固定装好盖板

大屏后面会有预留倒车影像插头，直接对插

嗯，整个穿线过程完毕，有木有觉得这个穿线神器真香。

大屏安装好归位

后面摄像头将线插好，胶套复原（过程快进了一下）

牌照灯的电源线也插好

再把摄像头安装到位。

测试完活。

这里跟大家讲下，因为原车大屏后面有倒车的电源信号，所以不需要再接倒车灯。
还是那句话，只管分享简单易懂的安装教程，不做其他评价，能对有需要的车友提供一些帮助。至于其他都是根据个人爱好及需求来选择的。
我是爱折腾的小伙子。
感谢观看拜拜
