前一阵子我们家迎来新成员,一直忙前忙后的照顾大宝小宝,怠慢了小明同学。个中心酸只有亲身经历了才能真实体会。好在后面一切都比较顺利,看着小家伙一天一天的长大,觉得之前的辛苦和疲惫都是值得的。媳妇出月子后,才发现好久没有折腾我家的小明了,因为忙碌,连洗车都变成尤其奢侈的事情,某一天站到车前,看着满身泥垢的小明停在路边,突然对小明满满的都是愧疚之情,当时就想,等媳妇出月子以后再来好好的补偿一下我们家的小明同学.......最近终于是稍微有点空,补偿小明的行动也开始着手实施......![]()
进入正题:换空调面板也是一件很偶然的事情,有了补偿小明的想法以后就在论坛苦苦寻找,当时的想法其实很多,想改方向盘,想改大灯,甚至想改带加热的真皮座椅。到后来因为种(nang)种(zhong)原(xiu)因(se)都夭折了。最后看到坛子里很多朋友改自动空调面板的,刚开始想着这么高大上的东西怕是要花不少钱,有点打退堂鼓的意思(最近大人小孩房子花了不少钱)。抱着试一试的心情开始了解整个改装过程和需要的费用以及改装后的效果。了解完以后就深深的中毒了,原因很简单啊,花不到500块钱改装一个高大上的自动空调,相比前面方向盘大灯和真皮座椅,这已经是绝对的超值了。后来就开始做媳妇思想工作(没办法,还得请示家里领导)。最后我给媳妇说:家里有宝宝了,每次出门坐车开空调都不知道车子里温度是多少,高也不是低也不是,再把宝宝弄生病了弄感冒了可不划算。事实证明,这一招还真是管用,对于一个刚升级为母亲正是母爱泛滥的女人来说,宝宝就是她的一切,其他一切都是浮云![]()
![]()
这个话千万不敢让我媳妇看见。
后面的事情就很简单了,得到家里领导的许可,在某宝采购配件(避免打广告的嫌疑,地址就不说了,有需要的私信我吧),刚开始还挺担心质量,拿到手后感觉担心是多余的......
附采购清单:
1、3VD907044A自动空调面板一个,350元。
2、自动空调装饰板一个,我原车的面板刮花了,所以没有用自己原车的面板,直接在4S店定了一个,77元一个,比网上便宜,一个星期左右到货(网上要价100以上,大家千万不要被网上的不法分子欺骗,一个电话就能在4S店定到货,切记切记)。
3、跳线插头一个,和自动空调面板一起采购,16元。
材料成本:350+16+77=443元,人工费:0元,总成本443元。
需要准备的工具:
1、拆导航钥匙,一定要提前准备,我就是没有准备,后来到外面找了几个改装店都没有,最后一狠心直接开到4S店借的钥匙
2、小螺丝刀一把,或者牙签,反正是尖的东西,跳线时候用
3、撬棍,拆面板时候用,我基本没用,直接用手也能掰下来。
下面进入看图模式......

进入正题:换空调面板也是一件很偶然的事情,有了补偿小明的想法以后就在论坛苦苦寻找,当时的想法其实很多,想改方向盘,想改大灯,甚至想改带加热的真皮座椅。到后来因为种(nang)种(zhong)原(xiu)因(se)都夭折了。最后看到坛子里很多朋友改自动空调面板的,刚开始想着这么高大上的东西怕是要花不少钱,有点打退堂鼓的意思(最近大人小孩房子花了不少钱)。抱着试一试的心情开始了解整个改装过程和需要的费用以及改装后的效果。了解完以后就深深的中毒了,原因很简单啊,花不到500块钱改装一个高大上的自动空调,相比前面方向盘大灯和真皮座椅,这已经是绝对的超值了。后来就开始做媳妇思想工作(没办法,还得请示家里领导)。最后我给媳妇说:家里有宝宝了,每次出门坐车开空调都不知道车子里温度是多少,高也不是低也不是,再把宝宝弄生病了弄感冒了可不划算。事实证明,这一招还真是管用,对于一个刚升级为母亲正是母爱泛滥的女人来说,宝宝就是她的一切,其他一切都是浮云



后面的事情就很简单了,得到家里领导的许可,在某宝采购配件(避免打广告的嫌疑,地址就不说了,有需要的私信我吧),刚开始还挺担心质量,拿到手后感觉担心是多余的......
附采购清单:
1、3VD907044A自动空调面板一个,350元。
2、自动空调装饰板一个,我原车的面板刮花了,所以没有用自己原车的面板,直接在4S店定了一个,77元一个,比网上便宜,一个星期左右到货(网上要价100以上,大家千万不要被网上的不法分子欺骗,一个电话就能在4S店定到货,切记切记)。
3、跳线插头一个,和自动空调面板一起采购,16元。
材料成本:350+16+77=443元,人工费:0元,总成本443元。
需要准备的工具:
1、拆导航钥匙,一定要提前准备,我就是没有准备,后来到外面找了几个改装店都没有,最后一狠心直接开到4S店借的钥匙
2、小螺丝刀一把,或者牙签,反正是尖的东西,跳线时候用
3、撬棍,拆面板时候用,我基本没用,直接用手也能掰下来。
下面进入看图模式......

收到货,外包装完好

一看老板就是个讲究人,拆这包装可费了我不少劲

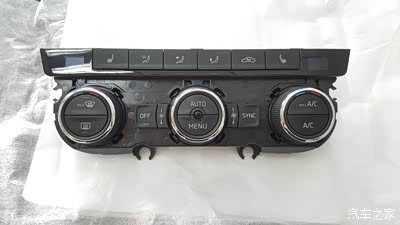

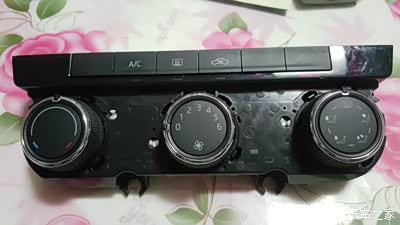

终于露出了你的庐山真面目,说实话,不管原厂副厂,这质量确实没得说,只待你发挥功能的那一刻
4S定的面板到了以后我把车开到店里,和店里一个兄弟挺熟悉,不想自己动手害怕麻烦,就让他帮忙叫了一个技师来弄,技师拆开面板后给我说改装要加线,改装不了云云......我说算了吧,回去之后自己琢磨一下,决定自己动手。第二天因为担心出问题,又把车开到4S店,自己在4S店里花了2个小时改装完成,我那小兄弟在旁边直接看傻眼了![]()


前两天西安两场大雪,薄薄一层白雪覆盖的小明,居然有一种不忍心破坏的心情,原谅我有强迫症。

前面看看,很漂亮有没有?


雪越下越大哦,心疼小明,以后努力挣钱给你买个车位,让你不再受这样的罪



出发去4S店取面板那天,去的时候很兴奋,回来的时候很郁闷!4S店到我家走一小段高速,半个小时路程
第一天被4S店技师告知无法改装后回家确实郁闷了一会,后来自己网上查了资料研究了以后,决定自己动手,最后的结果也说明,很多时候并不是很困难的东西,却被我们自己内心的忧虑吓退了。下面讲述我第二天自己改装的全部过程......

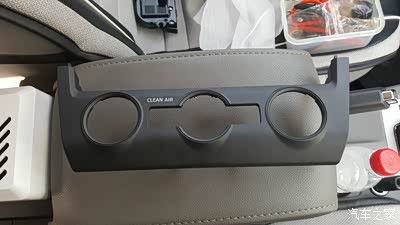

4S店定的面板,77元,质量好价格实惠,动手能力强的可以自己用原车面板加工,我的因为原车面板划痕比较多,加上自己实在没耐心,买了一个新的,强迫症又犯了

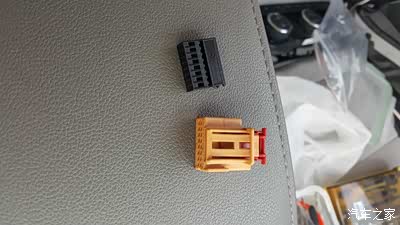

跳线需要用到的插头

最后再纪念一下原车的状态,马上让你升级

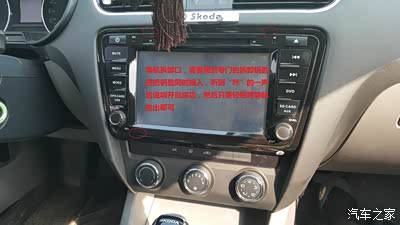

先拆导航,4个钥匙分别插入4个对应的小孔,听到“咔”的一声后说明开启成功

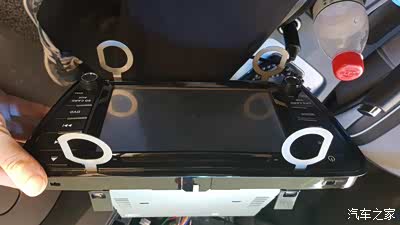

拆下来的导航

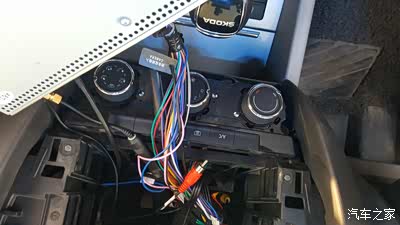

到后后面的线可以先拔掉,记得位置一会恢复就行

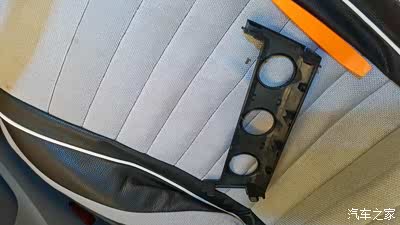

随后开始拆装饰面板,可以使用撬棍撬开左上角和右上角,然后用手顺着下面一抠就可以拆下来,也非常容易

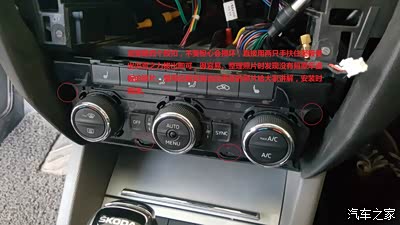

拆空调面板,拆的时候忘记拍照了,借一张改好以后的照片说明,图中圆圈画的位置是4个胶扣,开始我还伸手进去往左右两边掰,实际情况是两手扶着面板直接拔就好了,里面是胶套,所以,使出洪荒之力拔吧,不要担心会弄坏,但是要注意,不要把后面的线拆坏了。

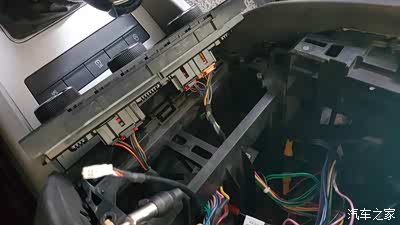

拔出来以后会看到后面有2个插头,一个大一个小,论坛上都会说多少针插头,我觉得太专业,把大小两个插头取下来,大的插头直接对着新面板同样的位置插进去,下面我们讲小插头,也就是大家说的16针的那个插头

这个时候小螺丝刀就用上了,退针的时候4S店技师问我,你买插头别人没给你退针的工具吗?我说牙签不就可以了吗,然后那个技师就没再说话了![]()



跳线的方式论坛有很多,为了使我这篇帖子尽可能完整,我就把跳线说明再说一遍

手动面板插头(后称老头)的5跳到新插头的1,老头6跳到新头2,老头8跳到新头5,老头7跳到新头6,老头3挪到老头5,老头10跳到新头9,老头9跳到新头10

跳线完成后,建议大家在跳线前在插头上作一个标记已区分原来的插头和新插头,避免后面插反位置

跳完线以后分了2个插头

带上套......![]()

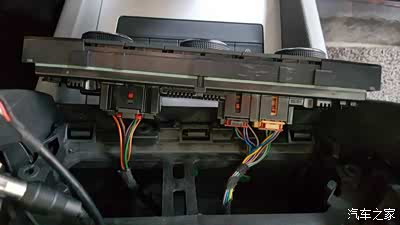

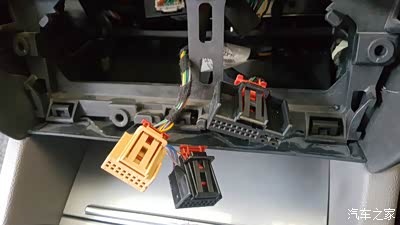

跳完线后的三个插头

原来的头对应原手动空调面板的位置,跳线出来的新插头插入旁边的插孔

准备安装自动空调面板

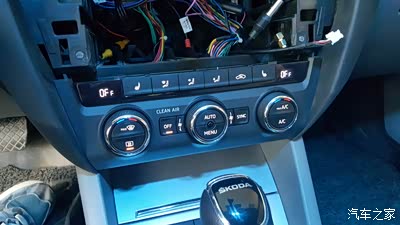

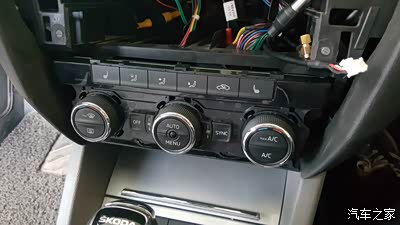

安装自动空调面板

安装装饰面板,开机,着火,同时按住AC和后窗除霜键10秒匹配压缩机,同时按住AC和吹胸键至指示灯闪烁匹配出风口。调试运行正常,内心已经按耐不住激动的心情了

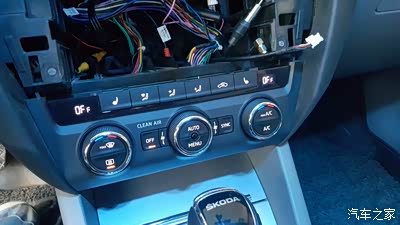

大概试了一下基本正常,准备装导航

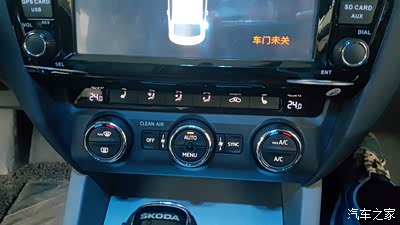

成品

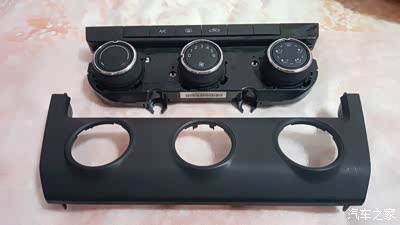

拆下来的手动空调最后再留个影,有需要的私信我

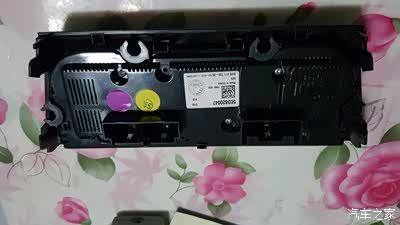

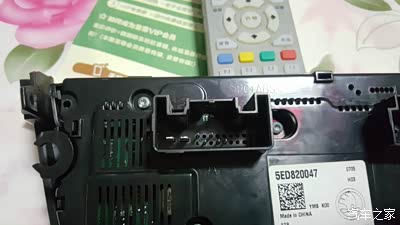

背面

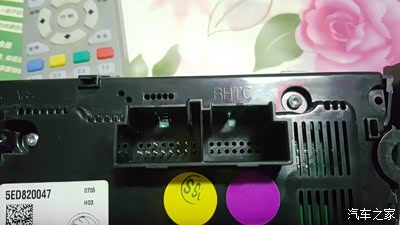

这就是原面板的20针插头

手动空调面板也有预留口,但是里面没有针

成色还挺新的

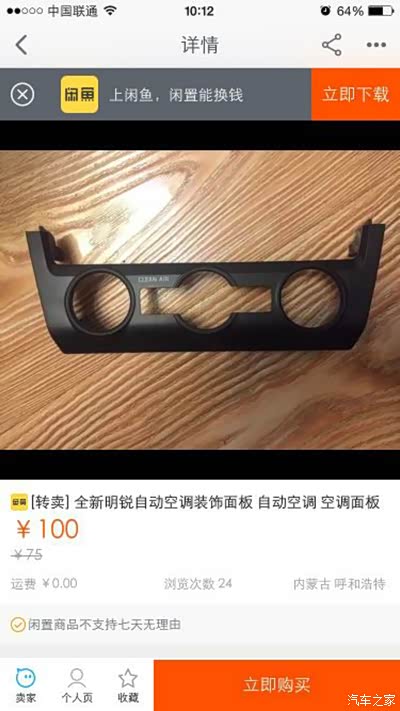

当时差点就在咸鱼收面板了,后来打电话到4S店订货只要77元,心里顿时一万个***飘过,改装的朋友一定要注意。

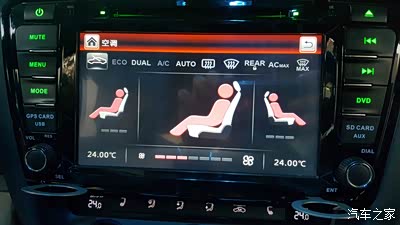

自动面板和导航完美匹配
最后说一下实际使用感受,论坛有朋友说改装以后通过5053或者5054链接车辆会提示缺少部分传感器,太专业的描述我就不说了,说一下实际使用感受供大家参考。改装完以后用了几天,感觉热风没有之前的效果好了,以前热风开到2挡能明显感觉到温度非常高,用手摸空调口感觉发烫,我在空调口装了一个手机支架,之前手机放上去都会把那个口关掉,不然手机会被吹到爆炸,现在的温度调教明显要温和许多,人也会比较舒服。另外,我的自动空调改装完以后发现一个问题,热风在AUTO模式下中控中间的2个出风口不出风,冷风正常出风,不知道是什么原因,现在一般开热风都不用AUTO模式,直接选择吹胸或者吹脚所有出风口可以正常出风。另外以前手动空调模式中同时吹挡风玻璃和脚的功能好像也实现不了了,吹挡风玻璃时同时选择吹胸或者吹脚都不出风。不知道是不是所有改装的坛友都是一样。反正也没有太大的影响,我也不在意。
至此,自动空调改装也算顺利完成了,希望这一篇帖子能给大家带来帮助,论坛的朋友如果有需要其他方面了解的欢迎大家咨询和交流!![]()
![]()
![]()
