10款前门灯到货加装，实装 ----------------------- 100%完工
- bo_00
- 0浏览 · 2012-02-20 10:26

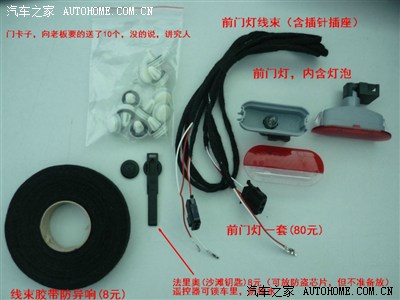

前门灯加装，现已到货，2周后实装。。。。。
实装前的 预习贴 === 拆门
======================================================================
车门控制单元(车门内三个分线器：T32升降器/灯等 | T20电控门锁等 | T16转向灯等)：
下载大众系的各种车的电路图(线路图)（明锐，宝来，高尔夫，迈腾，A4，A6，速腾等），可知
J386 表示：左前门
J387 右前门
J388 左后门
J389 右后门
以J386（司机侧车门控制单元）左前门为例，门灯(车门警报灯/登车照明灯)→均属于‘舒适系统’
正极：

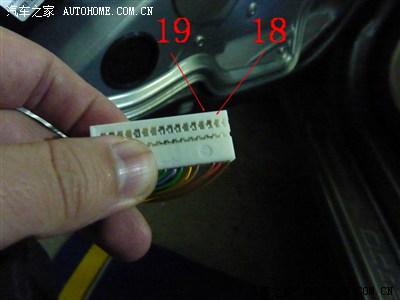

连接T32/18 含义 （32芯插头连接的18脚），明锐的18脚正好为空（很多作业含4s改装，正极都连接T32/18）。
负极：
宝来2002以后，推荐连接左侧A柱分线器的T10i/2中（开发动机盖把手的内饰板 内）
迈腾2010，推荐连接T32/19 → 但明锐的T32/19非空。

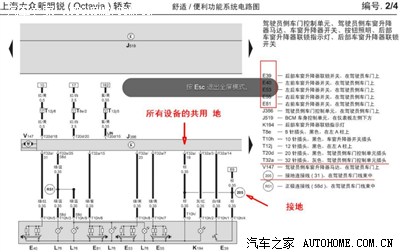

查询明锐的T32/19是干什么的呢？如下图：
故，负极确定连接原T32/19（很多作业负极也是连接T32/19，当然如果线够长也可去连接T10i/2（开发动机盖把手的内饰板 内））。
======================================================================

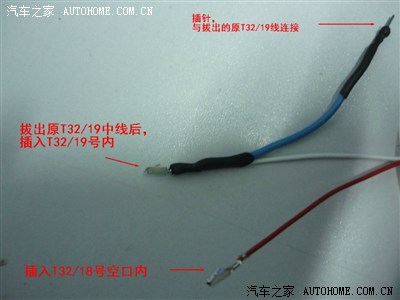

接线改造

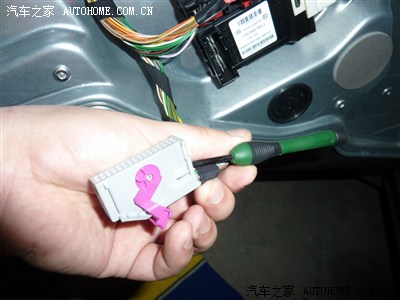

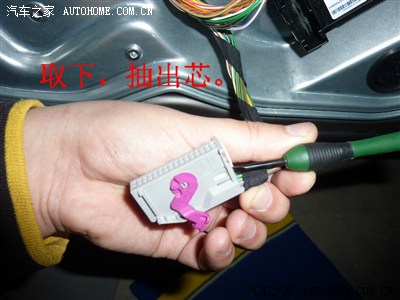

上图的 T32/19 实装时，拆了，改造一次（家有烙铁）。
为啥？？太粗了，，插不进去呗！！
======================================================================
继续作业..........

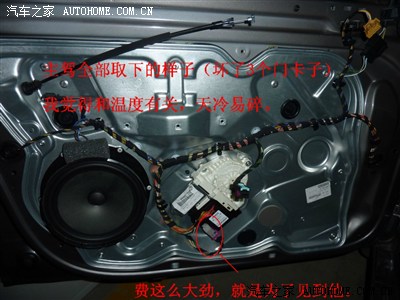

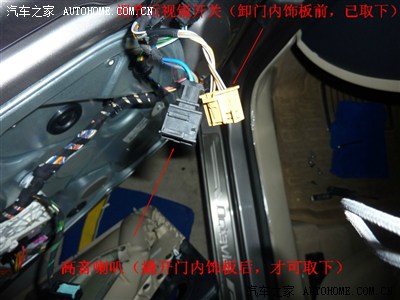

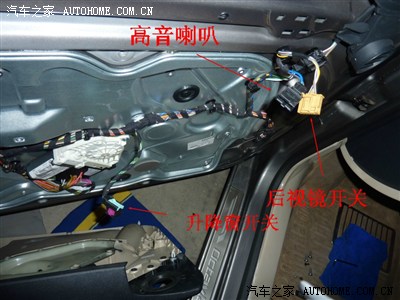

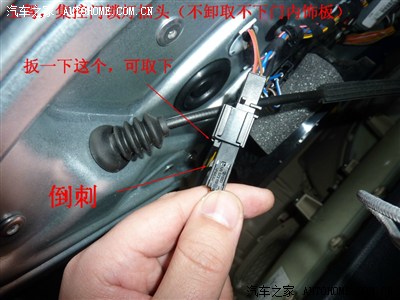

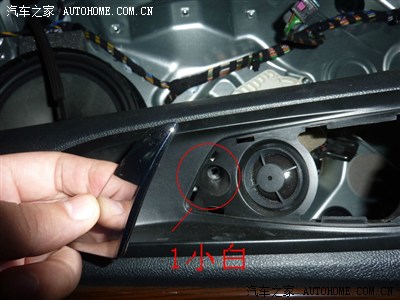

初级拆门见：

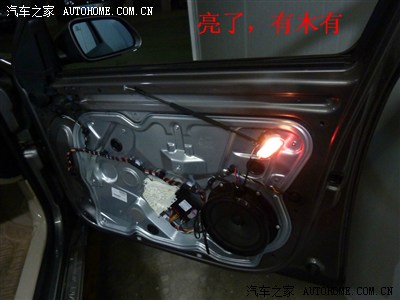

到这步，自然就是接线啦.........................
===============================================
5053
====================================================

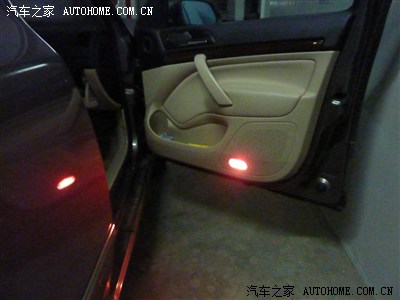

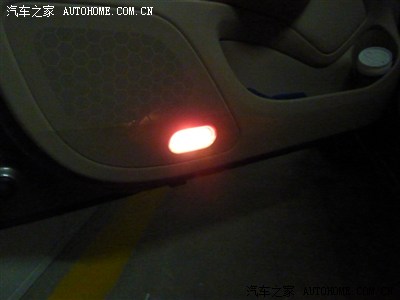

装回，缠防异响胶带，，，呼呼呼。
===============================================================

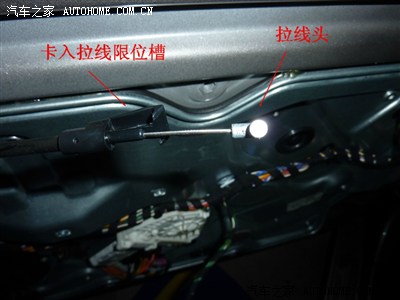

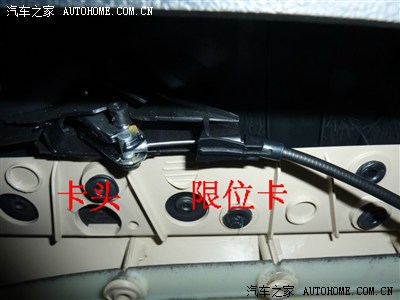

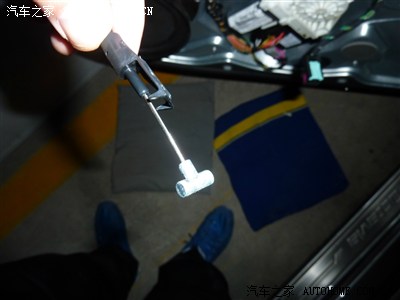

副驾的门锁拉线限位卡，没装，，（各位要注意）
故，副驾门内饰板需返工。
返工完毕。
===============================================================
总结：
自己动手，累，乐。

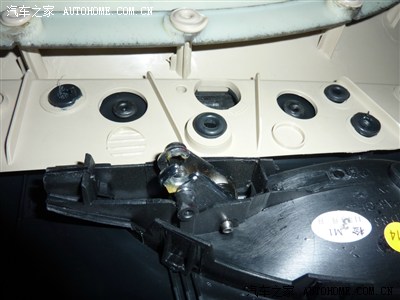

卸主驾门内板=坏了3个门卡（共6个）
卸副驾门内板=坏了6个门卡（共6个，全坏了）.....
副驾返工时，，还好只坏了一个门卡子。
一共坏了10个门卡子。
===============================================================
前排升降窗无效 和 加装无关
如果你发现 前排 的升降窗异常无效（遥控长按无效，车内前排按钮自动升降无效）。
你会怀疑 是不是 装了前排门灯引起的？
答案：不是。而是电瓶断过电 或 馈电无法点火 后引起的。
对策：按住车内按钮，降到底，再升到顶；就ok了。
