伊兰特X454版车机改AUX模式

删除取消推荐置顶取消置顶关闭回复打开回复楼主禁言移动帖子重置头像操作记录

pk58dj: 0浏览 · 2021-01-01 21:24

邻居家孩子伊兰特CD坏了换了大屏以后坏的CD给我有两年了一直在库房扔着，没事跑论坛偶然看到伊兰特的CD改装前几天有时间拿出来看了下，在网上找的电子元件，邮寄到家，今天有时间拿出来改下，具体也是看了前辈们的贴贴才能改出来。下面具体请看前辈们的贴贴
综合上面前辈的贴贴改了自己的CD 感谢前辈们的无私奉献

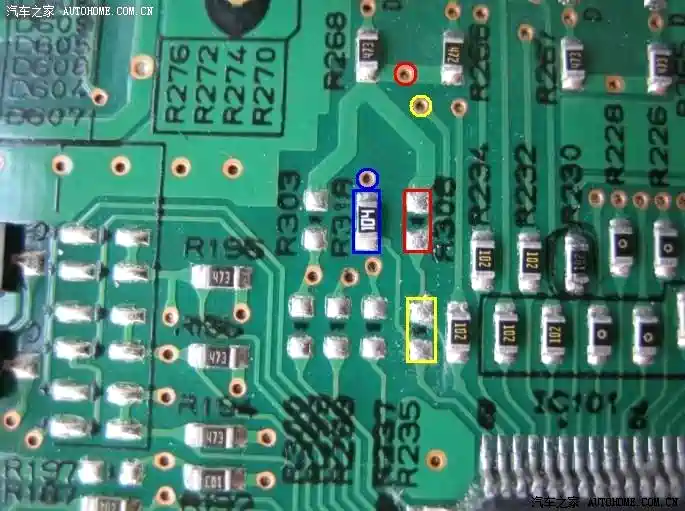

前辈TaoAnry的贴贴前辈TaoAnry用的是贴片电阻红框中是贴片103（10K），黄框中是472（4.7K）具体看前辈TaoAnry的贴贴
https://club.autohome.com.cn/bbs/thread/ba1a553d48f51f64/15439552-1.html
没有贴片电阻代替方法请看前辈mulufei的贴贴
前辈mulufei的贴贴
https://club.autohome.com.cn/bbs/thread/c9995aee63ef22ef/25456002-1.html

普通电阻替代，一个是10K，?个是4.7K，4.7K的电阻不?找，所以用最笨的方法，把4个10K的电阻串联焊住，然后用热缩管做?绝缘，就成这个样子了我的方法就简单了需要多大的电阻直接邮寄，因为我自己的CD上面有一个拉法电容***了所以就一起邮寄了普通的电阻 10K和4.7K的请看我的方法

这两个电阻请看前辈们的焊接方法。但是在这里提醒要改的朋友焊接的时候。元件脚在手里直接的做好形状不要焊接以后在去弯形状，我第一个焊接的时候就是焊接好了在弯形状，熔锡点给弄坏了，一定要慢慢的仔细的焊接上面说的是电阻的部分结合前辈们的焊接方法焊接的。下面说下声道电容的焊接方法先请看
前辈TaoAnry的贴贴 https://club.autohome.com.cn/bbs/thread/ba1a553d48f51f64/15439552-1.html

红框处为补焊电解电容处，?面的为左声道，?面为右声道。绿色处接?，电解电容要求范围比较广电压?于16V,容量?于22uF的应该都没问题。我用的?40V 33uF没有问题。在请看
前辈mulufei的贴贴 https://club.autohome.com.cn/bbs/thread/c9995aee63ef22ef/25456002-1.html

焊接的两个电容是16V47UF的蓝色线是左声道，红色是右声道，黑色是公用?，声道不知道对不对，反正最后能有声音就行。
我的方法和两个前辈的不同我的引线是在板子下面引线的因为下面的空间也是够用的请看我的方法

焊接这个电容的时候负极引脚线要比正极留的长一点，长一点是有用的这个按照我的方法一定要记住了，引线方法请看下面的图片，因为没有相应的屏蔽音频线材，暂时就用普通的线材代替下，

?黄色为左声道，红色为右声道。黑色处接地黑色的地方慢慢的用刀划开一点这样焊接牢固一点，为什么要把负极引脚线留长一点就是为了板子这面好焊接，左右声道和地线焊接点下面一定用绝缘的东西覆盖好，我暂时用胶布代替

这根线也是在旧音频板子上面拆解下来的，旧板子这个根线的用途也是音频线，不知道质量怎么样旧板子很多年了，下面开始组装，

组装和拆卸的时候要注意红色圈圈的地方是螺丝位置和拆卸位置不要忽略了

电路板这个位置千万不要忘记打导热硅胶，好像是这个名字。没有硅胶的提前注意一下

音频输入线外壳出来的地方

暂时没找到合适的接口先这样吧我有电脑前面板的接口太晚了找不到了，明天好好找找。现在研究尾插的定义，电源已经找到了有两种电源可以选择

尾插

电源一种另一种是电脑机箱电源有多种供电可以选择，电脑电源不会的留言，或者网上找找资料，还有就是我们轿车上的电瓶作为电源
太晚了先发这些，明天要就尾插线色定义和音频输入的音源，明天见铁铁们

工具

工具还有很多
