柳州首台1.5交作业 已更新完毕

车子10W公里了，要换正时皮带了。顺便把她弄成1.5的吧

废话不说，有图有真相

拆掉空滤

准备拆电瓶

电瓶拿掉

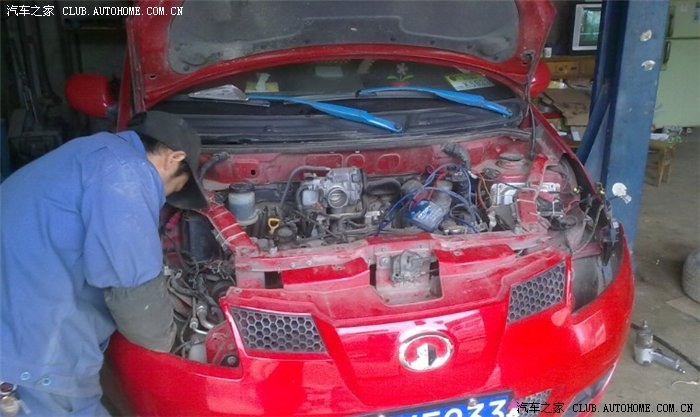

大师傅在干什么呢？

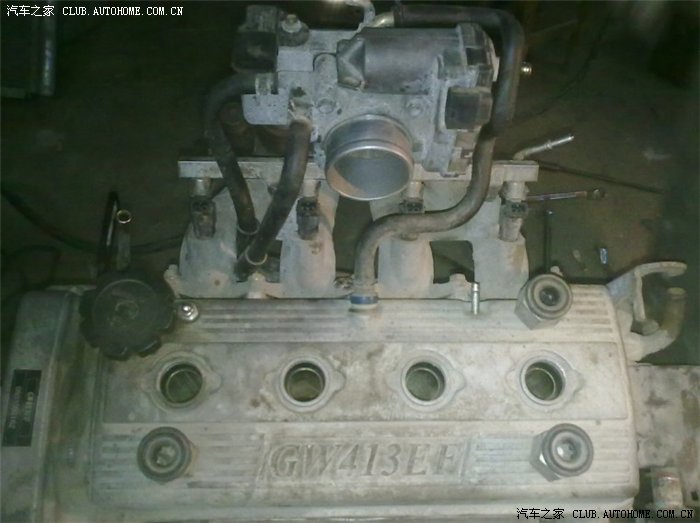

GW413EF

拆右边大灯

用套筒从中网插进去拧大灯的螺丝

拿出大灯

没有了右边眼睛了

开始拆左边

没有眼睛了

保险杠拿掉，没有鼻子嘴巴了

防撞梁还真结实，长城蛮厚道的

准备把防撞梁拿掉

拿掉防撞梁，正在卸水箱 卸水箱前当然要把防冻液放出来啦

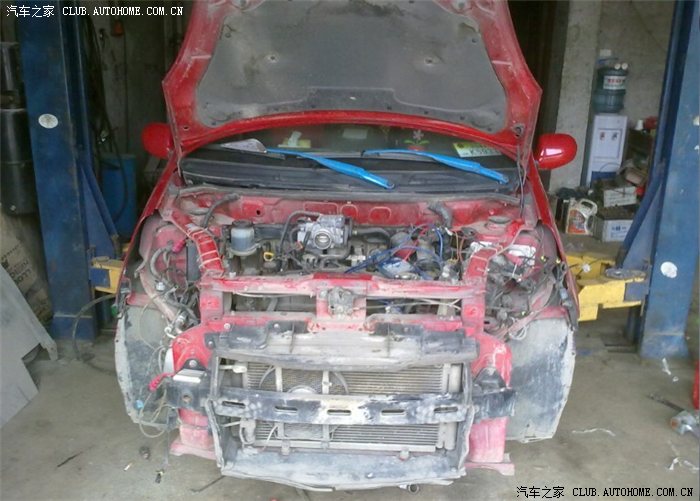

水箱，空调散热器都拿掉了

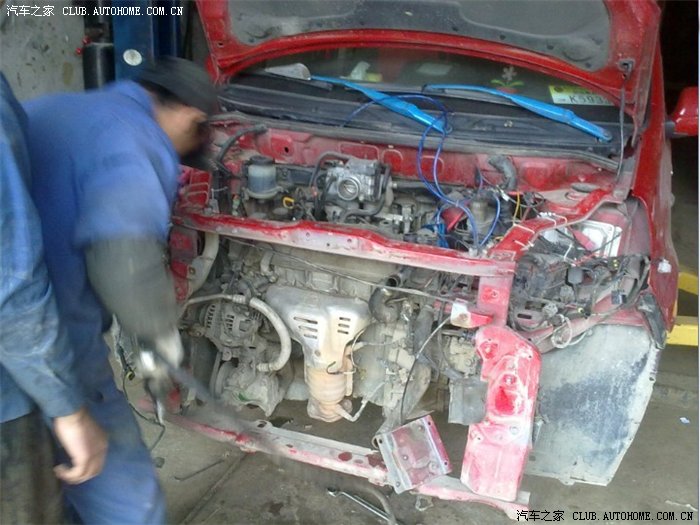

因为师傅说发动机要从前边吊出来，所以龙门架也要拆

拆吧拆吧

都不忍心看这个样子了怪心疼的

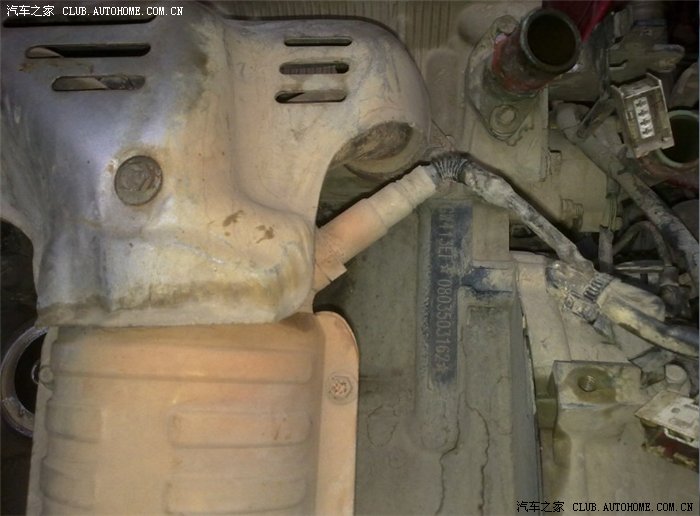

突然发现传说中级难拓到得发动机号

在排气芭蕉边上，居然让我发现了

验明正身

天开始黑了，要加班咯

上钢丝！准备吊发动机！

师傅再检查哪里还没有拆完

开吊！

先把发动机掉起来一点点才能拆机脚的哦

吊出来啦

惨不忍堵

把发动机放地上 准备解剖

起动机

上图上图

缸盖上得标签

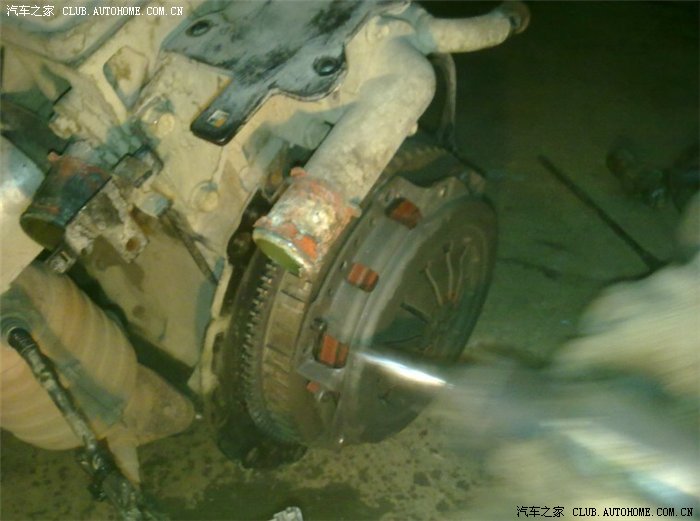

拆离合器压盘和离合器片


准备拆飞轮

飞轮拆掉咯，拆波箱垫片

侧面特写！看到正时皮带了。正时皮带原来有块塑料盖的，但是拆到这里发现那个盖子已经老化了干脆全敲掉了

准备拆缸盖

发电机皮带

压缩机拆下来了，来个特写

拆缸盖！

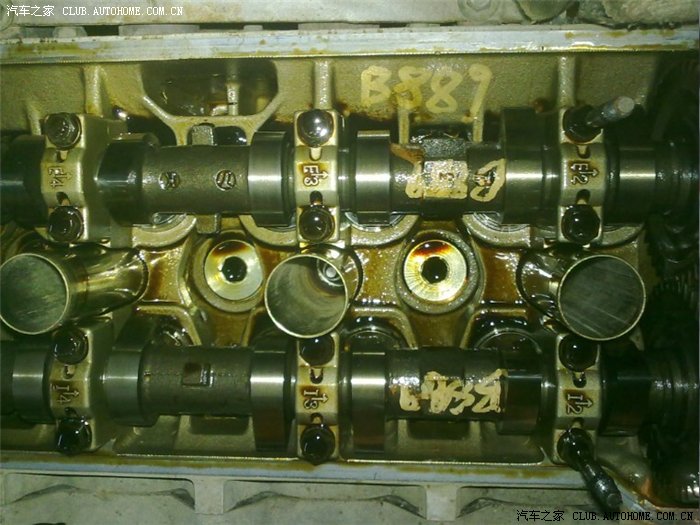

缸盖拿掉，双顶置凸轮轴

B889是代表啥呢？


拆排气芭蕉

排气芭蕉拿掉

拆凸轮轴

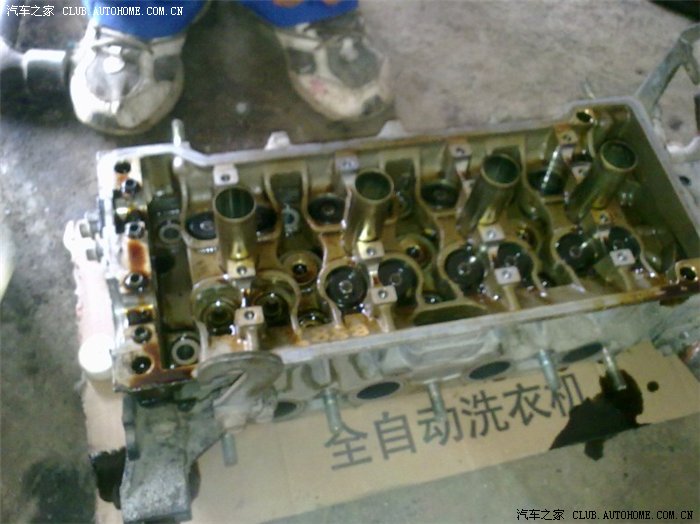

凸轮轴拿掉，准备拆气门顶杯

动手吧






气缸和活塞。旁边的小洞洞是藏冷却液的喔

拆油底壳

油底壳拿掉看见机油积滤器（貌似是这个名称吧）

拆拆拆

连杆上得2007

连杆

GE413EF

曲轴上的，一个是5个1 另外一个不知道，只知道中间2个1， 两边2不想2，7不像7


今天就到这里。大家洗洗睡吧。明天要清洗发动机，然后组装

明天再更新吧

--------------------------------------------------------------分割线---------------------------------------------------------------------------------------------------------



用机头水清洗发动机各部件

这是缸体的

吧气门卡销拆掉，气门卡销听师傅说没得卖。所以各位兄弟要保管好哈

土办法

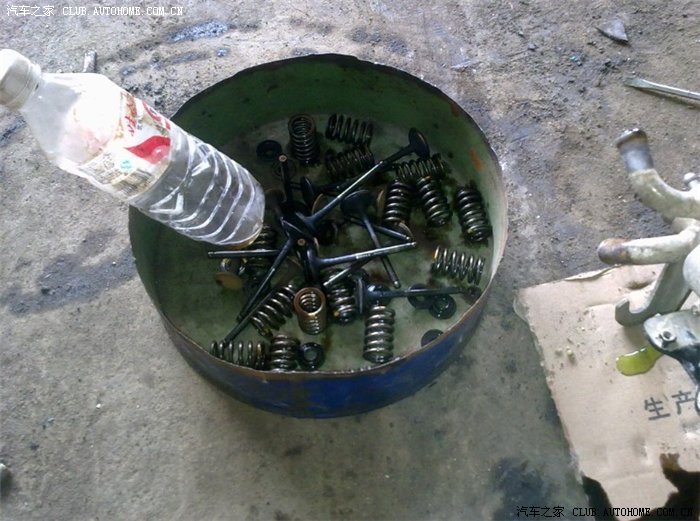

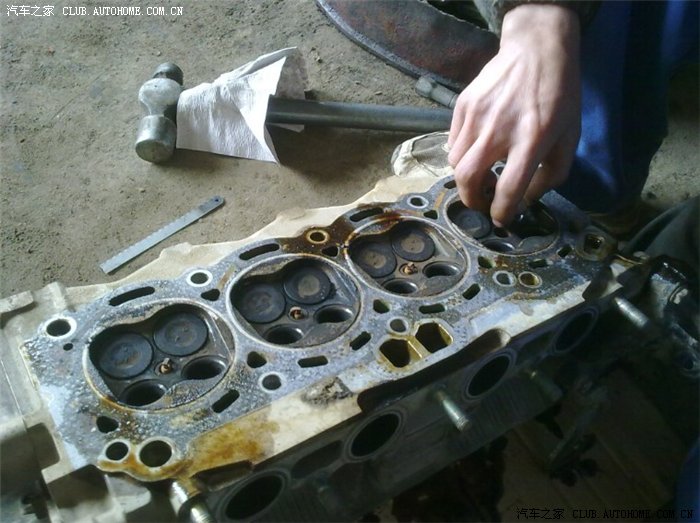

拆完就拆气门了

16气门！进气都要比排气大的哈，进气积碳比较严重，排气的还算较好

师傅把积碳刮下来给我看

拿掉排气气门了

接下来拿掉进气气门

积碳灰常严重

进气气门特写

积碳，积碳，还是积碳

哇哈哈里面就是气门卡销了哈，保管好，丢了就没得卖了

师傅在用锯片刮积碳  还是土办法

没清理的和清理过的比较

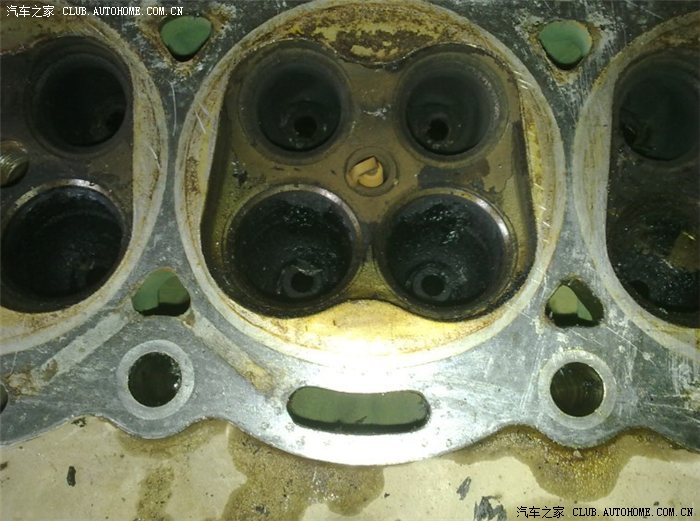

测量缸头，看是否有冲床迹象。结果是： 木有

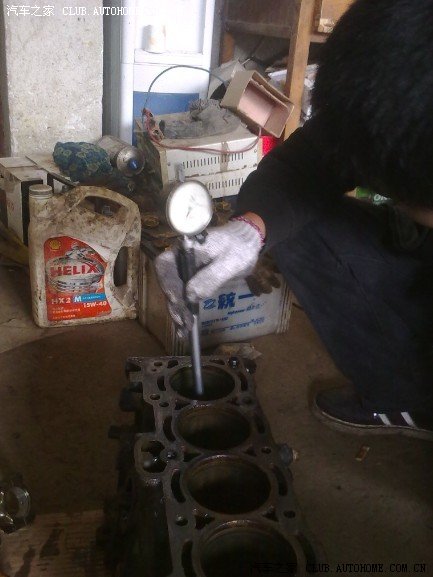

用特殊工具测量缸径   还真不知道这个东西叫啥玩意

78.6的缸径（没达到79毫米的缸径捏）

积碳····

用机头水清洗过的配件，光亮如新

来个特写

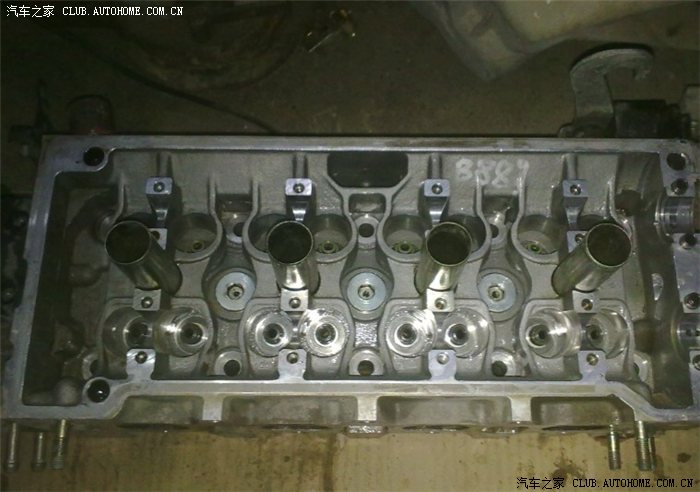

清洗过的气门室，是否光亮？各位给打个分

这气门室的编码。看不清

还是看不清

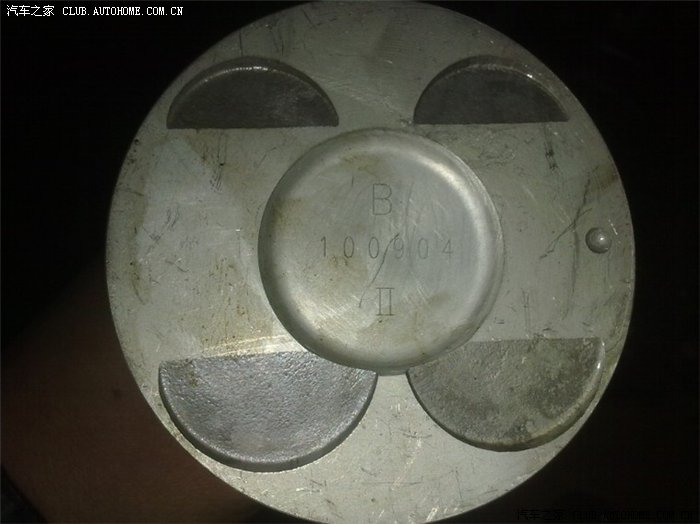

5A活塞  B100904代表啥呢

8A活塞和5A活塞的比较

还是比较

这张清晰点？

装气门油封啦

气门油封特写

清洗完得缸体

清洗完了要用汽油在冲洗一次喔

装气门油封前要把气门油封沾点机油才装

装好油封了装气门。由于各气门磨损不一样，所以要对着拆下来时的顺序装，不然可能会引起气门响的

看记号，不对不对，仔细看清楚

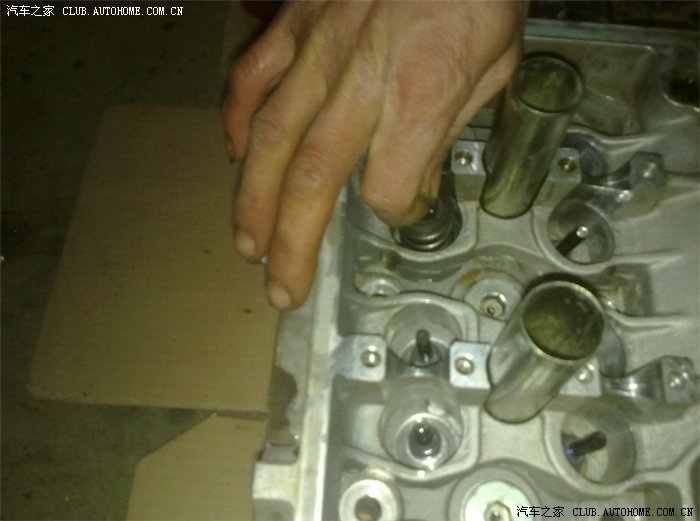

装上气门弹簧，再装上气门卡销

还是土办法敲进去

这是细致活，力度要掌握好。不然坏了就：无可奈何望望天，叹叹气气把头摇了

装好气门卡销后上气门顶杯。这东西也是要按着拆下来时的顺序装。也不能清洗

413EF活塞  A2  071001

完成气门室的组装就到缸体啦！准备上479QA

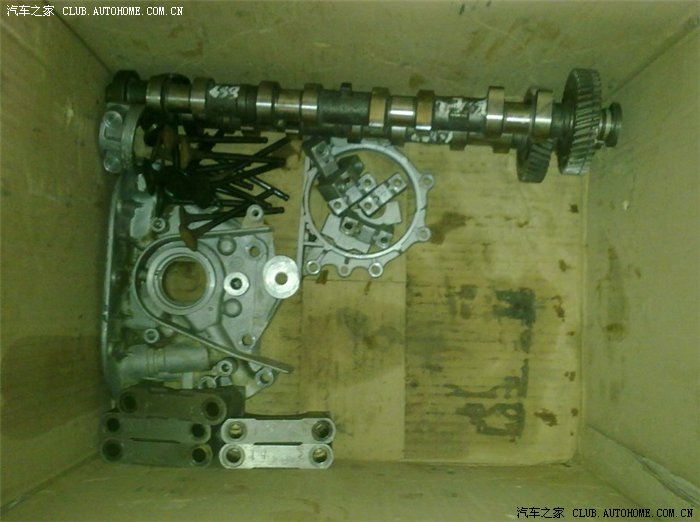

把配件拿出来晒晒吧

师傅特写，蛮帅气的捏

拆轴瓦（大瓦），进口货包装的塑料都不同，要用剪刀才能拆开

准备上大瓦

上大瓦前也是要沾点机油才装哦

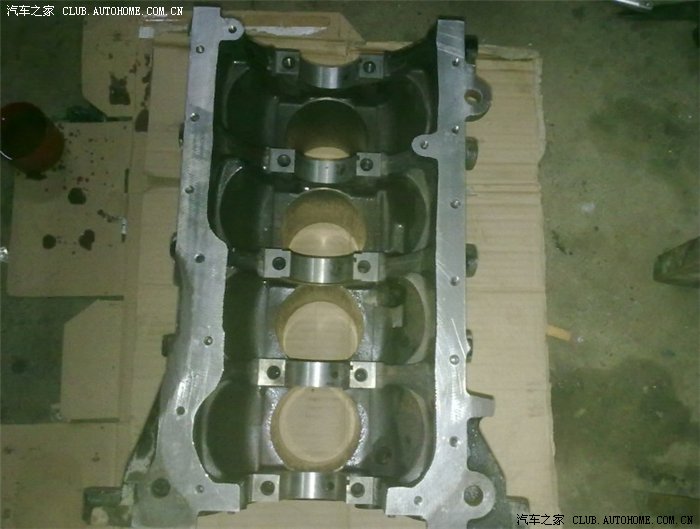

装好两个了

曲轴！代号MR479QA

还是MR479QA

上曲轴，同样沾点机油才能上

试试看转动情况如何。别打到缸体了

转动没问题，继续上大瓦，固定曲轴

过程不表

上止推片

图中两片凸起得就是止推片

第三个大瓦的位置上止推片哦！

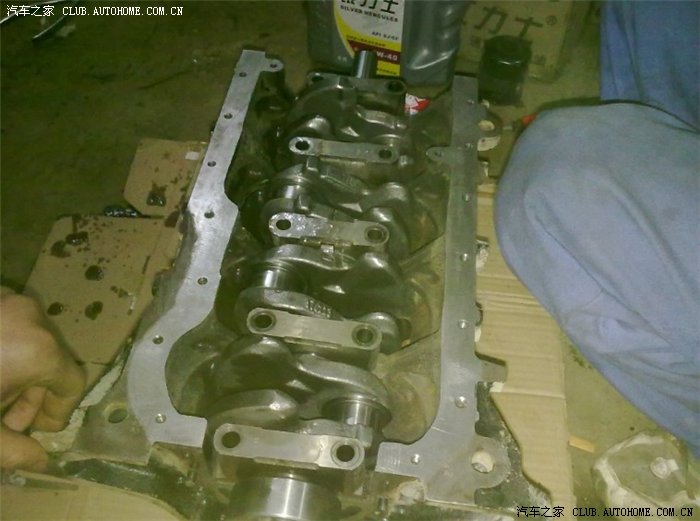

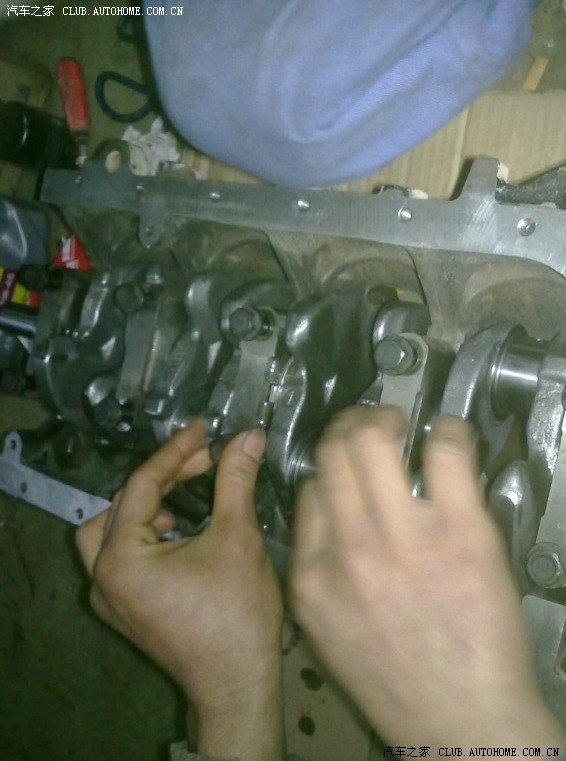

上螺丝固定曲轴

过程不表

先预紧螺丝

师傅要抽烟

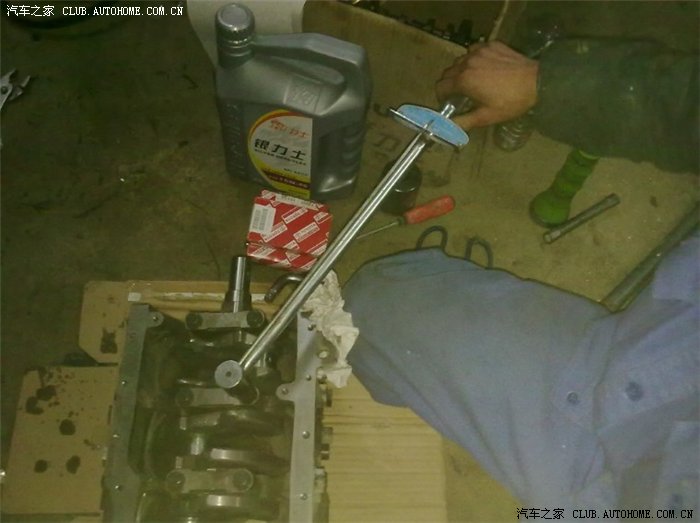

预紧完了上公斤扳，不能太用力的哈

479QA活塞 B100904

给连杆上小瓦，同样先沾点机油

准备上活塞

别急！先上活塞环

先把活塞环放到缸体里，用一个小铁片量了一下，最后还用砂纸磨了一下活塞环

小铁片

上活塞环

4个活塞都上好活塞环

先给缸体沾上机油

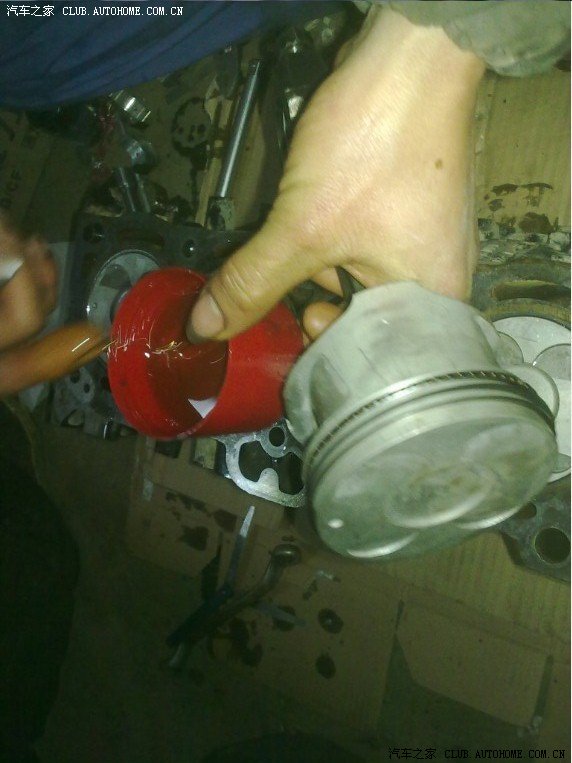

土办法

啵的一声····

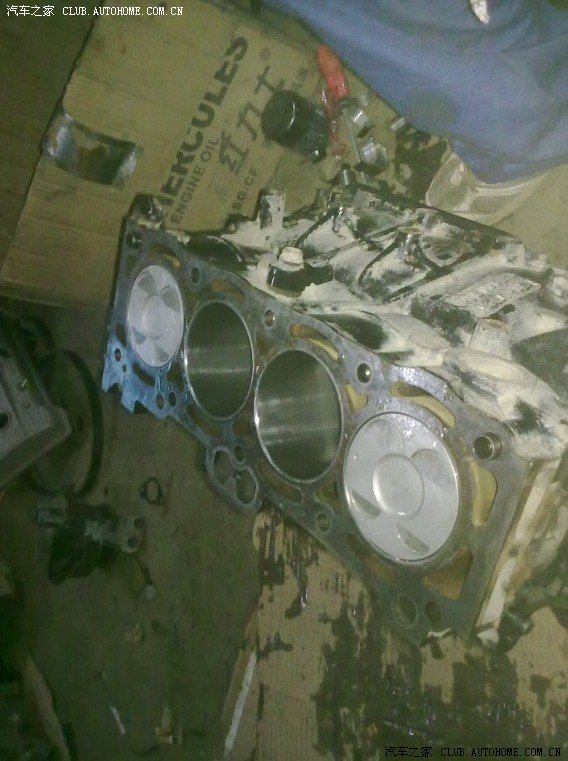

一缸装好到4缸了哈

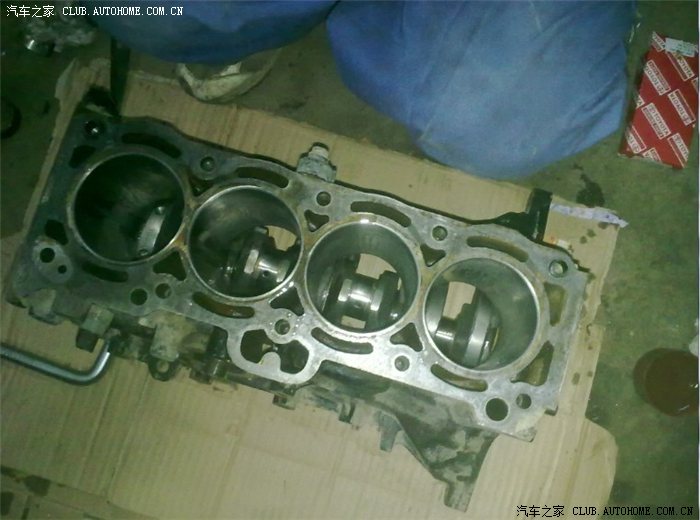

1缸4缸装好要先固定好菜装2缸和3缸哈   试运转一下，不多不少刚刚好

曲轴前油封，要更换

固定曲轴前油封

这是曲轴后油封

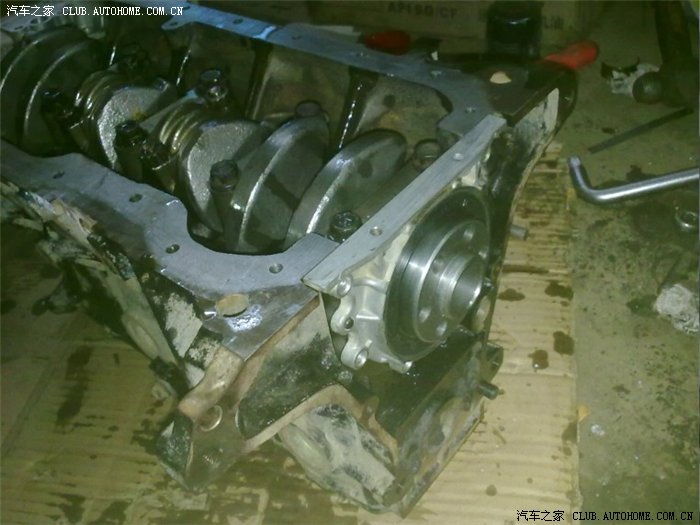

装好就可以上油底壳了

油底壳上好再检查一下！试运转看活塞运行有木有问题！是否顶缸，发现一切都OK

上缸垫

用8A的缸垫，螺丝眼比413EF大一点

对好位置上气门室！

装气门室的时候凌晨1点为了慰劳师傅，大宵夜去了。打宵夜回来他们已经装好气门室和缸盖了

拆装图就只有到这了

吃完宵夜，装车试机

一炮打响！排气管还是会滴水

眼睛装上

汽油格，索菲玛

索菲玛1117010-M16的

原地怠速2小时，一切正常！

然后装上保险杠。加油，试车去！
