雪铁龙C2行车记录仪阅读灯取电加装无线蓝牙
- 天津车友9380901
- 0浏览 · 2021-08-05 16:29
所购物品4，此插头需要购买2个，一公一母，到手后自己插接即可
所购物品3
所购物品2
所购物品1
纽曼的蓝牙播放器，60多也不贵。说明：拆开看了10款的CD机没法安装蓝牙接收板，所以就买了这个，不用时就把开关关了，挺方便的。在头上感觉也挺另类，播放器插上也很紧，行车时不会掉。
点烟器座上电，开关特地选的是带灯的，有灯光提示，非常方便
安装完毕，因为提前做的都是插接头，所以安装就是傻瓜安装，非常简单，这个也是当初做无损改造不想破阅读灯线束的目的。车友不明白的可以给我留言
上车安装
上车安装
完工，准备上车安装

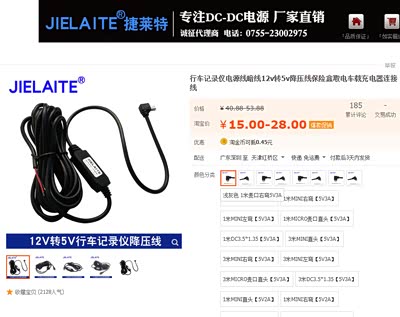

行车记录仪电源12V转5V 3A，这个20多元，淘宝购买。白色插座另一端接点烟器面板插头就可以了，这样是一个串联接法，好处是以后那个有问题，都可以拔下维修，行车记录仪和阅读灯互不干涉
蓝色和黄色的是给行车记录仪的12V电

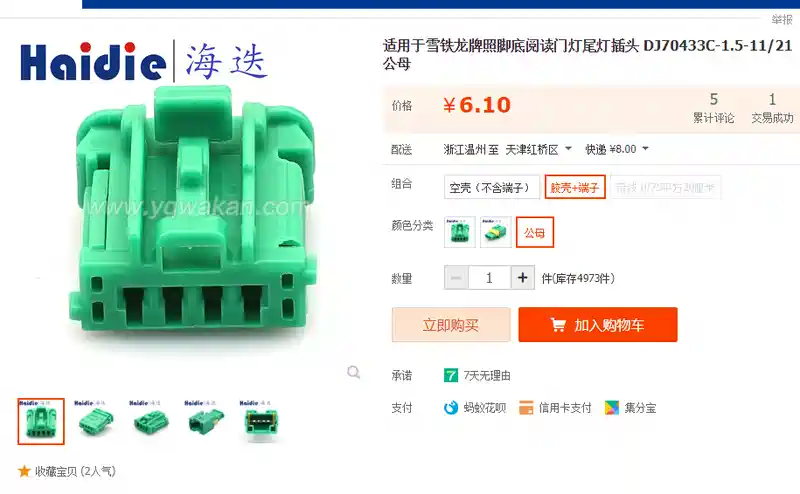

制作转接线，插头是一公一母，某宝购买，买这2个插头的目的就是不想破坏原先阅读灯线束，无损改造，顺便取了一个12V电给行车记录仪

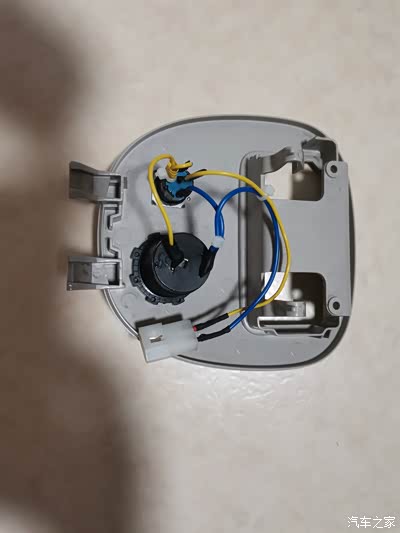

背部走线，
安装控制按钮和点烟器座（控制开关是以前搞工控产品剩下的，点烟器座2元多一个淘宝购买，一定记得要买2个呦）
1，拆下开孔，点烟器座开孔28mm,控制开关开孔16mm
由于需要占标，所以入手一辆10年的雪铁龙C2,原车带一个70迈的行车记录仪，但没有电源线，感觉从C2的点烟器取电不太方便，走线也不美观。所以决定从头顶上的阅读灯位置取电，这样走线既美观也隐蔽漂亮。于是就按论坛里的教程拆下了阅读灯，看了下里面有好大位置空间，顺便就加了一个点烟器的插座和一个控制开关。这样就可以把蓝牙播放器放到头顶，以前的点烟器设计空间有些局促。取电插头用的是一公一母，串联使用，这样的好处是以后行车记录仪电源有问题可以直接插头拔下取出维修不影响阅读灯和12V电源座的使用。12V电源座前面加了一个带灯的开关，可以控制蓝牙的使用。插头和12V点烟器座都是淘宝购买，几块钱很便宜。点烟座买了2个，因为点烟座后面的高度有点高，所以买了2个，把其中一个螺母拧在外面就可以减少里面的高度。
