我的远景CD机加装音频输入孔AUX详细作业(原创)
- skykings
- 0浏览 · 2009-09-09 17:55
话说上次在http://club.autohome.com.cn/bbs/thread-c-474-3902321-1.html后记中谈到,要上一篇AUX的作业.
为了兑现承诺,现在将作业汇报如下.
CD的拆卸，有作业已有描述，本人就不在费话了。。。
（在这里我借用了前辈的一些图片，让大家看仔细）

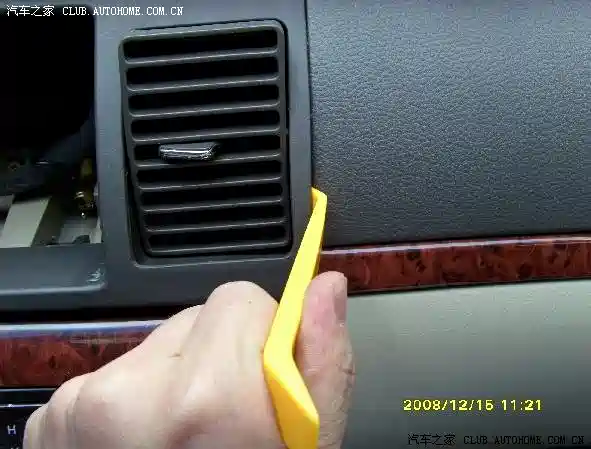

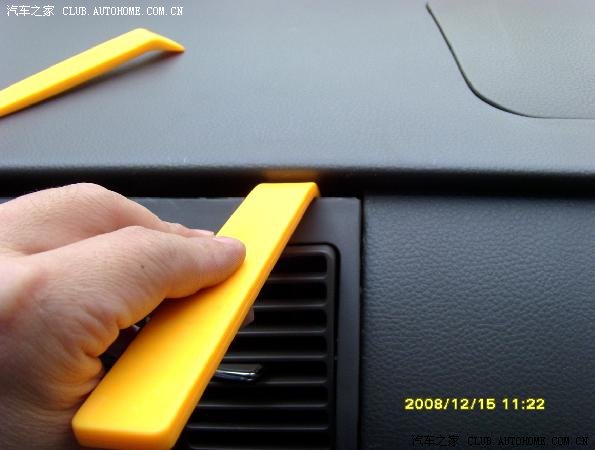

对于改装，有的车友们都是从排档把那里一直拆上来，那样虽然麻烦一些，但拆空调出风口的时候要简单一些，我是直接将空调出风口拆下，然后将CD机拆下。
将空调出风口拆下来就已经事半功倍了。

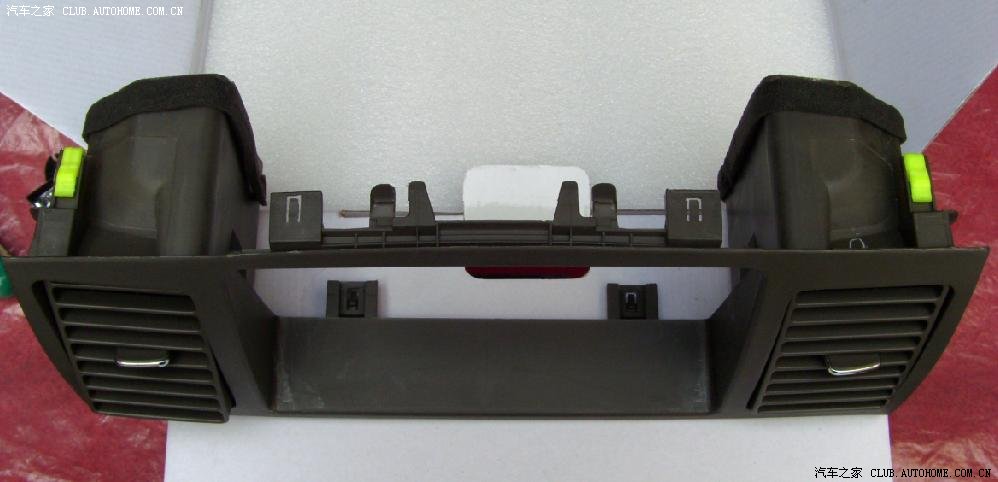

拆下来的空调出风口，大家看好几个卡扣的地方，拆的时候撬那几个地方就可以了。

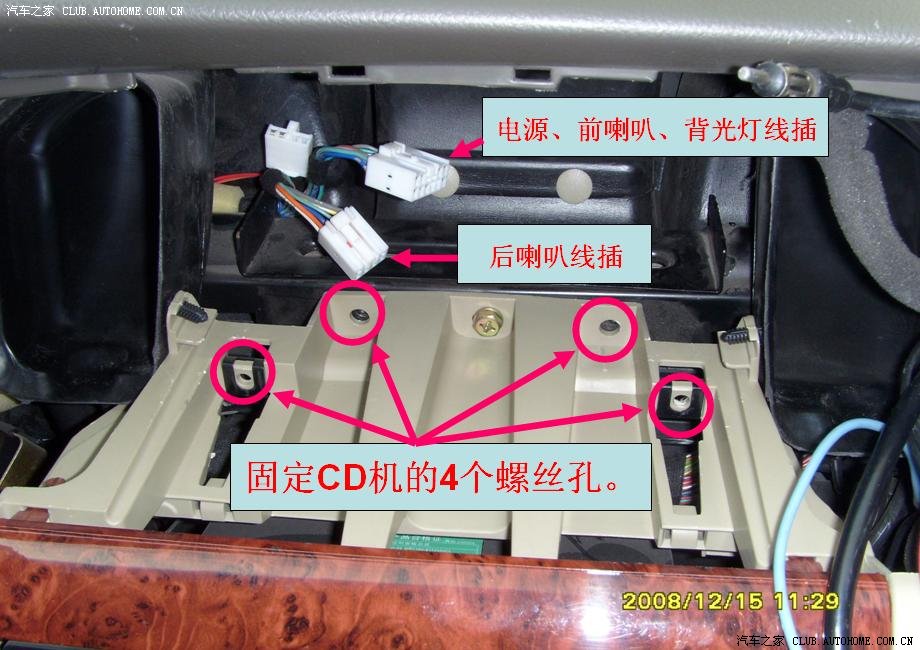

这里是固定CD机的4个螺钉的地方，用改锥卸掉螺丝就可以将CD机拿出来了。
CD拆下来后，整体我就不上图，大家都知道的。
我把CD机拆后的图片给大家看看，（拆CD机，有点麻烦，见螺丝就拆，要拆下来20-30个左右，我最后有几个都装不上去了，因为不合适，而且我觉得没有必要装完，也没有记录标号各个螺丝的位置）
拆完后的CD分为三部分，一是前按键部分，二为CD机部分，三为底层音频控制电路部分，如下图：
我们的改装是在底层音频控制电路板上完成的。底层电路板如下图所示：
这个底电路板下面是没有东西的，大家可以不必拆了，下图为拆下后的图片。
然后，把前按键部分拆下来，打孔，此为最难，最花工时的部分，我整了近两个小时，可能是工具不足的原因。
这是孔做出来的图片，我是用刀转的，加上电烙铁烫，还是整了半天，最后也很不美观，正面图如下：（手机有点问题，照出来的不太清楚）
然后就是把AUX孔安好，如下图：
然后把飞出来的线（共五根）做好，地线，我直接接在了前面板的电路板上（GND就是地，懂电子的基本常识，看到这个，把线焊上去就OK了。）
原理图如下：
真实图如下：
这是接在电路板上图：（请找对位置，原来论坛上作业的电路板，真实中你是找不到的，我是正版的，呵呵）
装好后，把各部分重新组装起来。。。。
最后，就是把装好的CD机装入到中控台中去，此图为拆机说明，装机时相反操作。
先把CD机后面的三个插头插好，然后再把固定CD机的四个螺丝装好，然后装上出风孔。
这就是最后的装出来的效果，难看了点，但是实用。现在我已经用上了，比FM发射出来的声音好了太多太多，满意！
由于最终的效果是听出来的，在此，没法用图片表示，但是这次加装成功，有三点体会：
第一，改装电路很简单，钻孔很难。一个两分种就可以搞定，一定要搞两个小时，究其原因是因来远景CD上面的面板上没有合适的位置，不好改装。
第二，电路不一定需要懂原理，但是得有人知道原理告诉你，我第一次改的时候，听前辈之言，就没搞对，我拆了两次CD，最终靠自己的知识改对了，三对输入，自己找好其中一对，确定好（一对是CD，一对是收音机，一对是空着的，自己选，空着最好不要用，需要加一按键，更麻烦）。
第三，不用按以前帖子上说的，割电路板，直接把11和15脚的连接的电阻和电容找到后，你会发现，所相连的两根左右输入线上有一个22欧的电阻，我是直接把电阻焊掉丢了，直接把线串进去，我分析原理，理该上没有问题，最后证明，这样简单，而且更快。
