超级简单，走半条线实现遥控开启后备箱！！！有小三露脸





废话不说，直接说过程，由于原车防盗喇叭安装位置在后备箱，使得报警时声音较小，于是在N年前就把喇叭移到发动机舱了，重新布了一条线到驾驶舱，原防盗喇叭线闲置，本次就使用这条线，免去重新布线的麻烦。

这两个孔是固定喇叭的，喇叭已经拆了转移了。插头还在，哈哈。

然后呢利用原车的牌照灯线，原车有两个牌照灯，是两个独立的供电，也就是每个灯有一条正电，一条搭铁，这里使用其中一只的供电线，接原车防盗闲置的防盗喇叭线，免去了往后备箱盖子里穿线的麻烦。牌照灯采用并联方式，看过线径了并联没问题。

两条绿色的就是牌照灯的供电线，剪断其中一根。

把绿色线接到原车防盗闲置的防盗喇叭线

将两个牌照灯的插头拔下，打开小灯，测一下那个插头的绿色线没电就是剪断的那一条。

我的是下边这个插头的绿色线没电，正好是右边这个牌照灯的，离马达近些。将有电的这个插头的绿线退出，接一条线去另一个牌照灯，我这里用的就是这半条红线。O(∩_∩)O哈哈~就这半条线

下边的这三条线分别是右边牌照灯的供电线红色，右边牌照灯的搭铁线也是马达的搭铁线，白黑色，绿色接马达正极。遥控开启时此线有电，启动马达打开后备箱。

来张近景
把牌照灯线穿回去，接线方式如上所述。
该插的插，该包的包。

该插的插，该包的包

该插的插，该包的包
试下牌照灯正常不？开着闪光灯，不过也能看出两个都亮来。
露脸了，把闪光灯关了，牌照灯没问题。

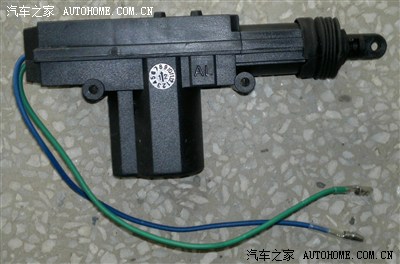

马达图片

装上固定片

马达装到后备箱锁的固定螺丝上了
来个清楚点的

连接结构

安装好调试下能不能打开
调节锁片使马达能够打开后备箱。

位置调节好后固定住即可。

这是安装过程，遥控开启使用的是原车遥控加工控板实现的，按开锁键三次开启后备箱。
