荐 超值LED日行灯加装（验证完成，增加转向警示）
- 维生素2011
- 0浏览 · 2011-12-16 21:26
闲来无事，到城隍庙电子市场逛逛，发现1款成品LED日行灯套件，很好，45元拿下。
日行灯参数（实测）：电压12.2V，电流65毫安；电压14.4V，电流85毫安。经计算得出这个灯组是由4组（每组2个LED，共8个LED）构成，限流电阻大约为100欧姆。灯组的功率约1W，1套灯就是2W，很节电～～～，就是亮度不能和那些动辄数百毫安电流的流氓LED相比，不过亮度还可以。
自动控制电路采用之前我在论坛上回复的图片
三极管型号2SA1668 （PNP型三极管，如果是NPN型的话，电路相应修改，还是这些元件），R1=470欧姆，D1选13V稳压二极管，R2因灯组有限流电阻，不用。本电路直接接在电瓶“+”“-”端子上，可实现发动机启动后自动点亮，熄火后自动关闭，不点亮时耗电为零，绝对保护电瓶（当然在接电瓶正极端子的时候要串上1A保险管）。

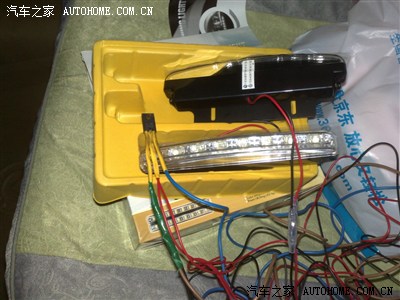

正式装车之前先试试，呵呵，一切正常。
准备好工具车载逆变电源+电烙铁35W+自攻丝螺钉+若干五金工具
注意黄色塑料盒中的红颜色改刀，是为了适应安空间狭窄而特意锯短的。
先画安装螺丝孔位置
用电烙铁扎孔，这样自攻丝螺丝才能旋进去（保险杠材料为塑料，但是强度很好的，不预先做一个孔的话，螺丝是装不上去的）
在灯的外壳贴合面上贴一层双面胶，再将螺钉上紧。
走线情况

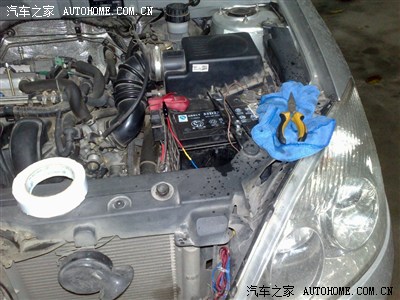

接好电瓶端子后的样子。注意电瓶正极上接的黑色保险管（画面上的斑点是什么？正在下着小毛毛雨，哈哈！）
试车
开启示宽灯

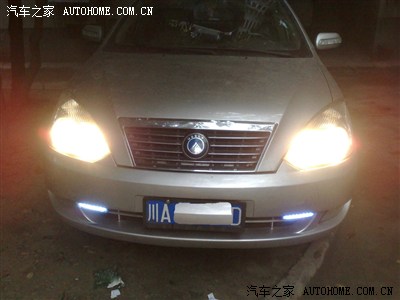

开远近光
改造小结：
1）需要一定动手能力， 安装空间有点狭窄，需要预先打孔（我用的电烙铁，电钻位置够不着） ；
2）需要自己制作控制电路，电子元件3个，三极管(电流大于200毫安)，电阻470欧姆0.5W，稳压二极管13V。直接焊接就可以，不需要电路板，注意处理好绝缘防止短路；
3）总耗资48元；
4）动动手更健康～～～
拟改进控制电路
上面的电路有点问题，经改进后的电路如下：
利用通用实验板的的电路板，经验证完全实现了所设计的功能。
