闲来无事，看见论坛里有人改行车记录仪开关，我心里也就痒痒起来了。B70前面就一个电源，车里有行车记录仪跟电子狗，用转换器粘的还不牢固，所以就改了开关。刚开始没有开关，我是直接从车内保险盒中取得电源（用的是座椅加热的保险，手动精英版没有座椅加热），行车记录仪还可以，但只要通电，电子狗就自动开机，手动关机后下次通电还是自动开机，闲麻烦就给电子狗改了开关。好了不废话了。上图喽！！

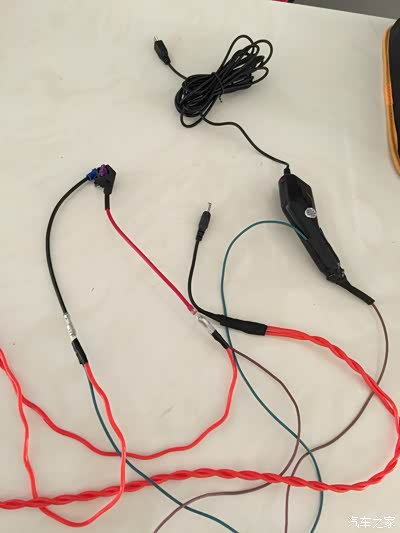

这是电子狗的电源线，我的电子狗是12V的。所以不需要降压，直接剪掉插头改线就行了。
这是行车记录仪的电源线，行车记录仪是5V的，如果有降压线就不需要原来的插头，如果没有，就需要改插头。（我改的插头）

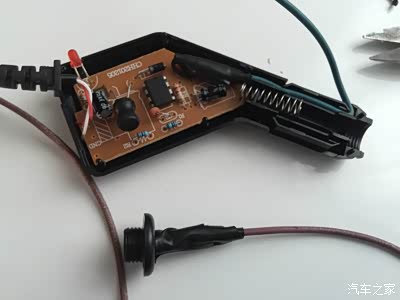

打开插头
蓝色的是负极，负极线是焊在铁片上的。弹簧是正极。
这是插头前面的金属帽，需要在这里开个洞，方便把线引出来。

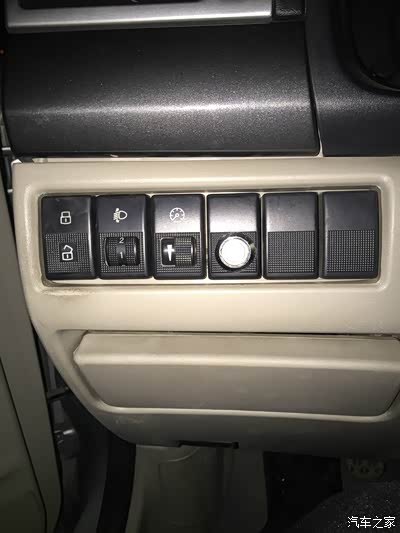

这是改好的。
插头改好了，组装回去就行了。

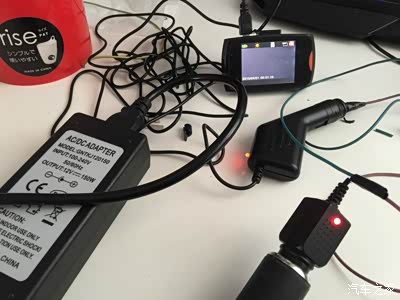

家里有个220V转12V的转换器，插上一次点亮。
这是改好的开关，也是X宝买的。16mm自锁开关，12V，红色LED。（跟原车背景灯一个颜色）
改好的样子。红线是LED的正极，黑线是LED的负极，绿线是开关的公共端，蓝线是开关的常开端，黄线是开关的常闭端。这里我们接绿线跟蓝线。按下按钮，按钮自锁电子狗通电，再按下按钮开关复位电子狗断电。

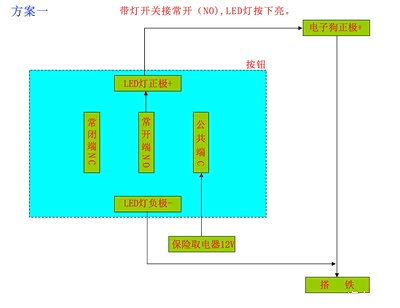

这里给大家几个参考。这样接线按钮按下后LED灯才亮起。按钮复位后才熄灭。

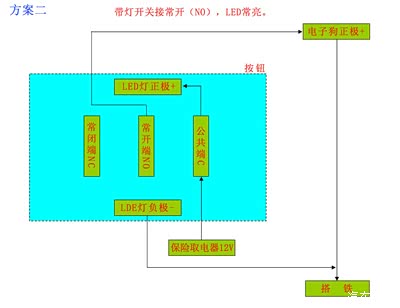

这样接线，只要通电，无论按不按下按钮LED等都是常亮。

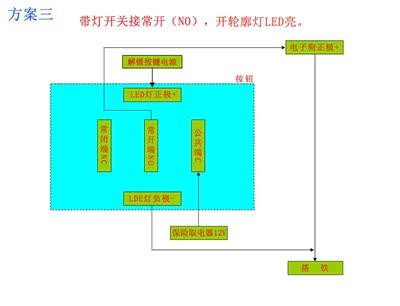

我用的是这种方法，取得是中控解锁按钮的电源。可以跟其他按钮的背景灯一起亮。只要打开车辆的轮廓灯，车内按钮亮的时候，开关的LED也会亮起。

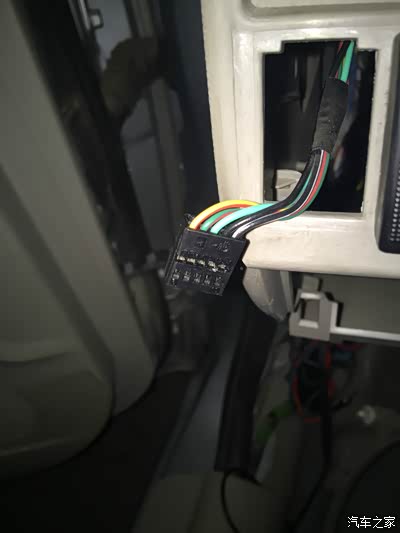

这个就是解锁按钮的开关，绿色的那跟就是电源线，12V的。（中间的那根）
这是保险取电器，X宝上买的。

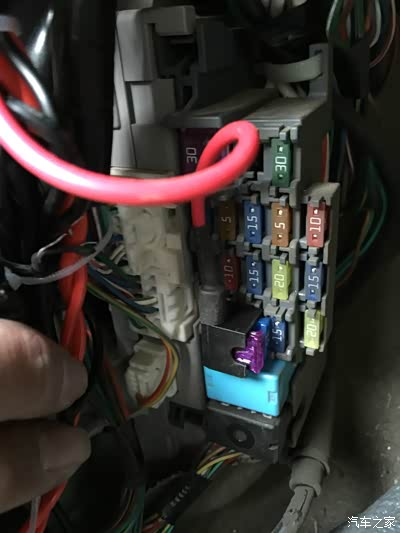

车内的保险盒，我取的位置是座椅加热的保险。反正车里也没有座椅加热。

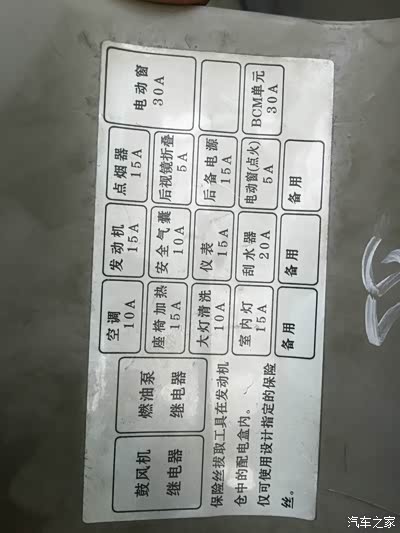

位置比对图片。

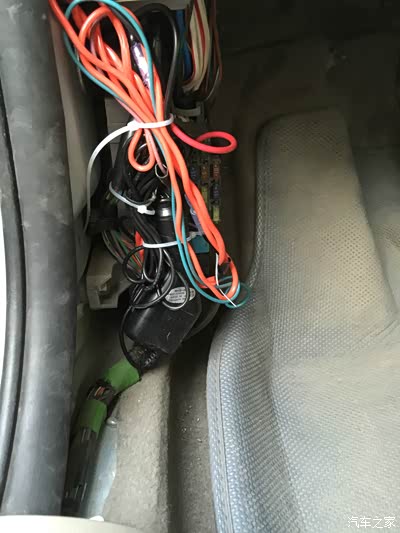

接好后用绑扎带整理好，把盖板装回原位。

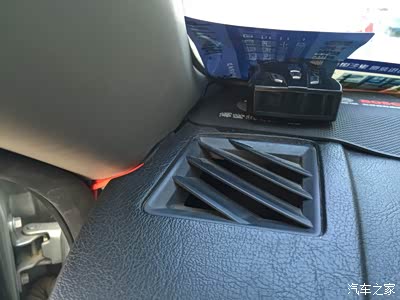

这是电子狗的走线，如何走线这里我就不说了，论坛里有很多这样的帖子。
这是夜间开轮廓灯的效果，可以实现跟其他按钮的背景灯一起亮。

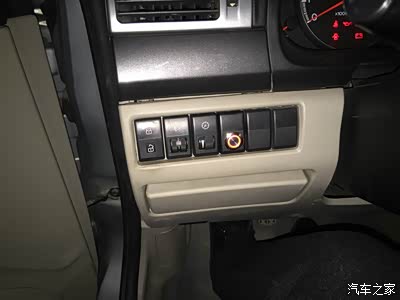

这是关闭的效果，开了闪光灯，按钮反光。
这也是开了闪光灯，但也开了轮廓灯，能看清按钮等亮，其他按钮就看不清了。
好了，电子狗跟行车记录仪的改装就到此结束了，这样既美观又不影响点烟器。如果大家有什么不明白的可以私信我。最后希望版主“射”个精呗！！！
