DIY 1-7kw随意可调充电枪，还带温度保护
- ayff1314
- 0浏览 · 2020-08-19 11:49
买了电动汽车，发现便携充电枪是必不可少的一个重要配件，尤其内地，在充电桩不那么密集的情况下，充电焦虑很揪心，或许在老家、老家停电去亲戚家充电或在另外一个小镇需要紧急充电，充电的情况比较复杂，有的地方可以大功率充电，有的地方只能小功率充电，便携可调充电枪对于我来讲就显得极为重要，一把枪走天下，只要是插座都能冲变成我追求的目标。
目前已经有大佬开发了可调充电枪，但是我感觉使用不太直观，于是我结合蓝牙通讯的方式，决定自己设计制造一把属于自己需求的枪，我冥思苦想了自己的需求，计划了如下功能是必须：
1. 随意功率可调
2. 支持定时启动和定时关闭
3. 支持枪头温度检测与保护
此设计是我在19年就进行了，之间折腾过2个版本的电路板，目前给大家呈现的是第三版本，我的设计方式是尽量小巧放入充电枪内部，轻便且防水，这个第三版本的主控电路板我耗费了好几天精力细致布线取得小巧的结果
目前已经有大佬开发了可调充电枪，但是我感觉使用不太直观，于是我结合蓝牙通讯的方式，决定自己设计制造一把属于自己需求的枪，我冥思苦想了自己的需求，计划了如下功能是必须：
1. 随意功率可调
2. 支持定时启动和定时关闭
3. 支持枪头温度检测与保护
此设计是我在19年就进行了，之间折腾过2个版本的电路板，目前给大家呈现的是第三版本，我的设计方式是尽量小巧放入充电枪内部，轻便且防水，这个第三版本的主控电路板我耗费了好几天精力细致布线取得小巧的结果

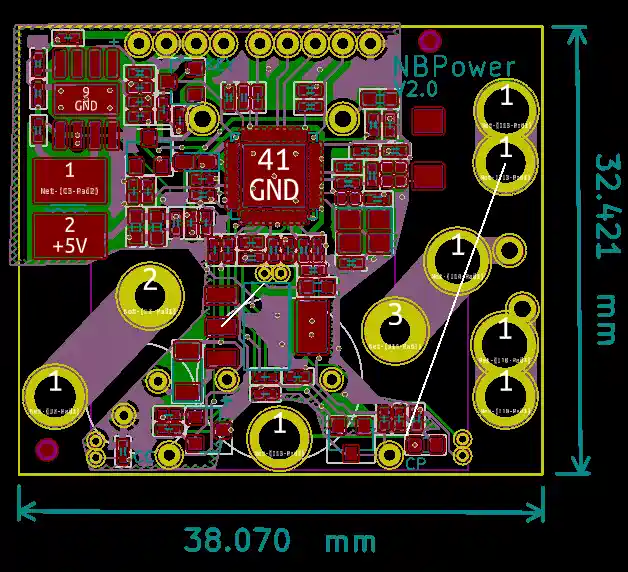

尺寸相当小巧 38*32mm 我惊叹自己的耐心和毅力
拿到电路板我就激动的焊接好电路板和组装到了枪头上，枪头插针采用6平方硬线直接焊接到电路板上，非常牢固耐用
上面白色的是导热硅脂，集成了3个温度传感器，分别拆机主板温度，2根220V枪头高压线的温度
电缆线由于目前6平方的线没有了，迫不及待先用2.5平方的电缆焊接上进行测试
背部继电器，控制电源的开关，防盗、温度保护、防止触电的开关就靠它，40A的额定电流，目前测试稳稳妥妥的可以长时间工作在7KW的功率上，强
胶布包扎的是12V电源模块，胶布包扎后一起放进枪内部，用的是耐温200多度的胶布哈！
细节特写
细节特写
准备插入枪内部拉
完美装入并组装完成，大家忽略黄色不达标的线缆，后期更换成3*6平方线缆
这是我写的配套蓝牙控制软件，大家可以在WX里面搜索NBPower小程序 感受下，软件打开自动连接枪，并显示当前状态，上次充电的最大温度，和是否有过温的情况； 如果要充电，第一步选择车辆，第二步选择需要
车辆管理，只需要配置车的电池额定电压和容量，以及配置功率电流的选择区间即可
并且固件可以用手机来升级，我耗费了比较巨大的精力设计这个固件升级，避免每次修改新的功能还的拆壳升级固件的烦恼
最后总结我开发的这个编写充电枪的功能如下：
1）1-32A随意功率可调，例如1kw，1.2kw，1.4kw……2kw…3kw…4kw…5kw…6kw…7kw，200w左右一个刻度，根据电源输入情况，选择最大的充电功率，满足一切应急充电使用场景
2）支持定时启动和定时关闭，便于在电价低的时候自动启动，并定时停止以防止接口还带电或车辆bms故障导致过冲车辆自燃的问题；
3）带温度保护，检测充电口温度；超过阀值1温度降一半功率充电，再超过阀值2温度，直接断电，待温度下降到另外一个阀值3温度重新启动，阀值1、2、3可自定义设置，有效保护因车辆插座慢慢老化被烧毁的可能性，是否过温软件上可查看，便于监测到枪或者插座是否接触不良或老化，有效规避充电起火；
4）带密码保护，可防盗用, 6位数字字母密码保护，组合成上亿个密码，输错5次密码需一分钟后才能再试，防护等级非常优秀，如果直接作为慢充枪就可以防止别人偷盗使用了，省去了用物理锁的烦恼；
5）可作为慢充桩使用，不需要额外的控制器；
6）固件可升级，可以享受新软件功能或软件优化，支持个性化定制功能，软件支持多车辆切换一键根据剩余电量设置充电时间，操作定时开启和关闭非常方便快捷；
7）蜂鸣器提醒工作状态；
8）不需要接地即可使用；
迫不及待去威马车上进行测试，由于车子电量快100%了，但是还是能看出不同的充电功率测试了1kw 2kw 7kw的情况
1）1-32A随意功率可调，例如1kw，1.2kw，1.4kw……2kw…3kw…4kw…5kw…6kw…7kw，200w左右一个刻度，根据电源输入情况，选择最大的充电功率，满足一切应急充电使用场景
2）支持定时启动和定时关闭，便于在电价低的时候自动启动，并定时停止以防止接口还带电或车辆bms故障导致过冲车辆自燃的问题；
3）带温度保护，检测充电口温度；超过阀值1温度降一半功率充电，再超过阀值2温度，直接断电，待温度下降到另外一个阀值3温度重新启动，阀值1、2、3可自定义设置，有效保护因车辆插座慢慢老化被烧毁的可能性，是否过温软件上可查看，便于监测到枪或者插座是否接触不良或老化，有效规避充电起火；
4）带密码保护，可防盗用, 6位数字字母密码保护，组合成上亿个密码，输错5次密码需一分钟后才能再试，防护等级非常优秀，如果直接作为慢充枪就可以防止别人偷盗使用了，省去了用物理锁的烦恼；
5）可作为慢充桩使用，不需要额外的控制器；
6）固件可升级，可以享受新软件功能或软件优化，支持个性化定制功能，软件支持多车辆切换一键根据剩余电量设置充电时间，操作定时开启和关闭非常方便快捷；
7）蜂鸣器提醒工作状态；
8）不需要接地即可使用；
迫不及待去威马车上进行测试，由于车子电量快100%了，但是还是能看出不同的充电功率测试了1kw 2kw 7kw的情况
