代发3030原车CD改AUX作业.全国首例.图文并茂.不看后悔一辈子.

代发的哈。。前段时间为了认证车主把代发去掉了。。。



全国第一例..(我这么认为)..

下面发图..

掌声响起..

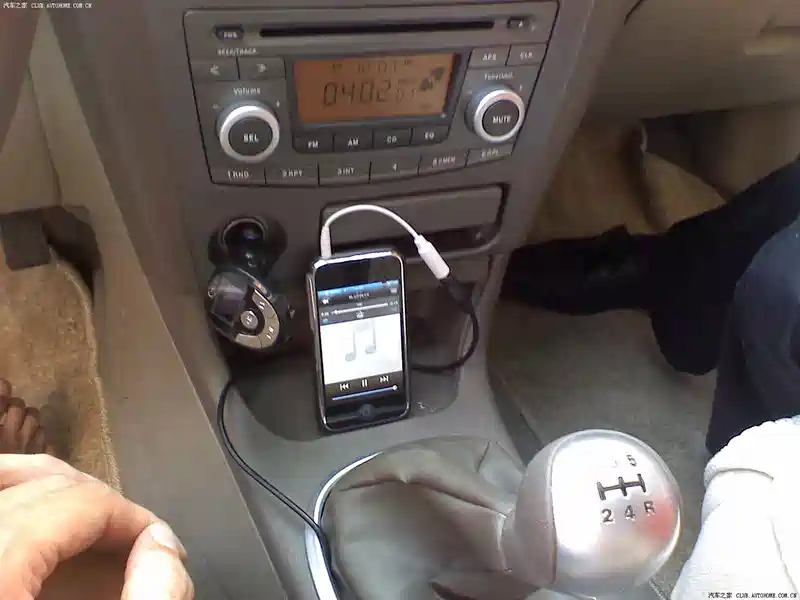

先来张最终效果图吊一下胃口(苹果手机不在本次改装范围内.呵呵)...

下面..开始..暴力.拆..

把烟灰杠拿走..点烟器拿走..从两边开始向外拔..注意上面的卡扣比较紧...

两边用力就下来了..看看..

..取下面板后..

两边都有2个螺丝...

下面开始..拆...

CD哪去了?..

原来已经开始拆CD了,,

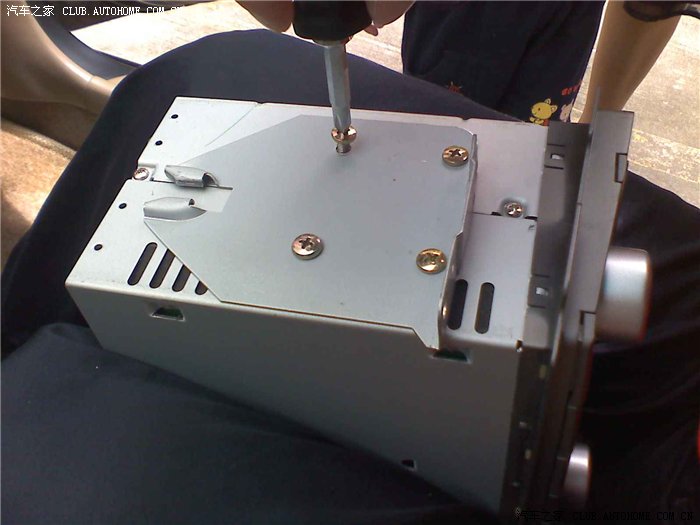

拆拆拆..把所有螺丝都拆下来...

不保修也得拆..

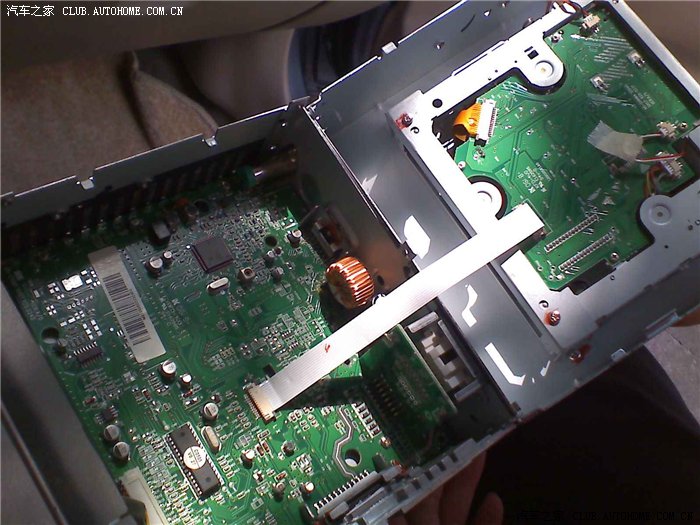

藕短丝连...可以看出..CD是解码后再通过白色排线到下面的..

.拆拆拆...

来张前面板背面.

有一个面是功放IC散热用的..先拆下来...

特写...

.藕短丝不连...哈哈..

背面特写...

本次唯一的改装工具..啥?...骗你的..哈哈..

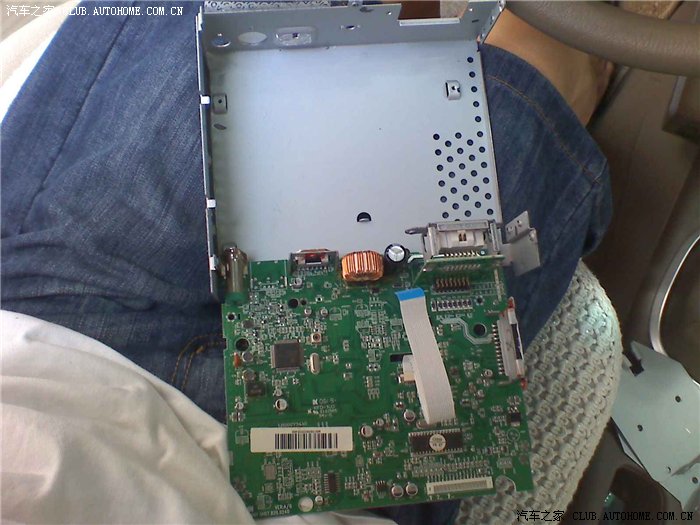

到此..CD拆完..

不管37  21...先给线材上锡再说...

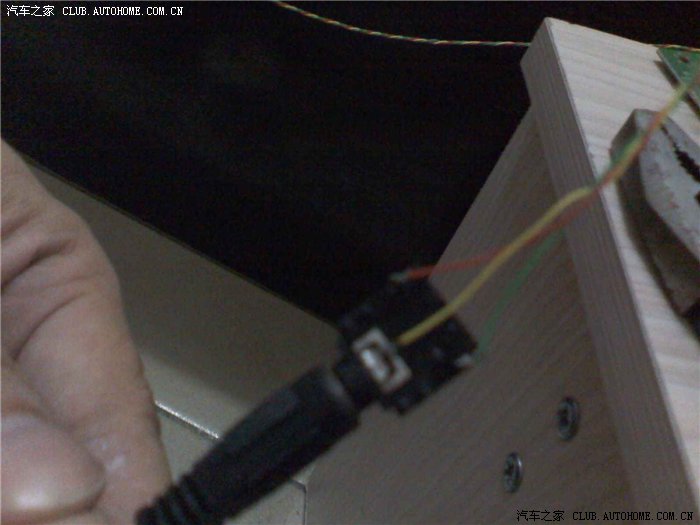

焊上AUX插座..

焊好后...

找点过程忽略..不过.花了5小时...黄色是地线绿红是左右声道..

位置就是这个...我认为很好认..

线是这么走的..

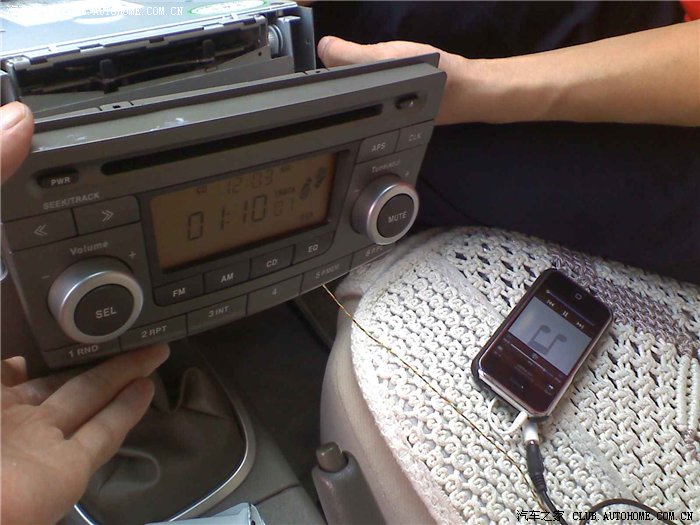

接下来..先临时装上试听..

插上后面唯一的一个线..挖...出声了...苹果手机就是不一样...外放那叫一个好...啥?.是车喇叭发出来的?..忘了..

..接下来..装回去..

热溶胶上场...

沾到底部..

好看不?..这叫艺术,,

接下来..走线...

上螺丝...

盖好面板...放好烟灰杠...装上档把装饰条,,,

一切OK..

..接苹果...听他几个小时再说..
