轩逸经典行车记录仪保险盒取电
- 西安车友7373932
- 0浏览 · 2016-04-26 11:55
原来行车记录仪是直接插在点烟器上的，买记录仪的时候送了个降压线，就想着从保险盒取电，在马云家买了个取电器，现在装好后点烟器终于空出来了

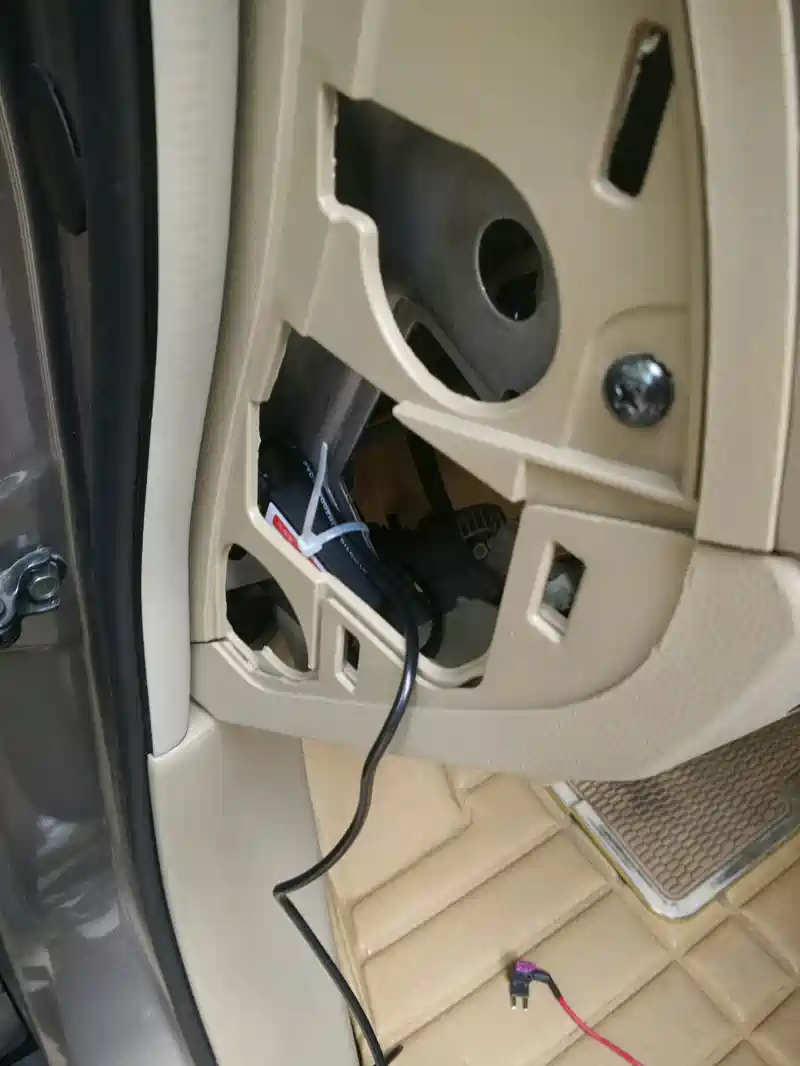

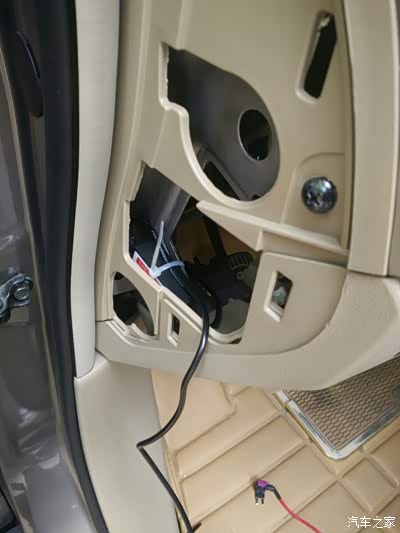

我把降压线固定在这里，扎带是送的

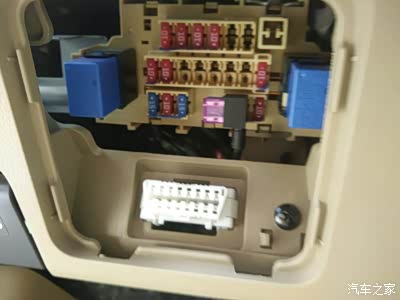

最下面从右向左第二个是点烟器的保险丝，15A的，我拔下来了，保险盒里面自带了个拔保险丝的工具，在右上角，黑色的塑料件

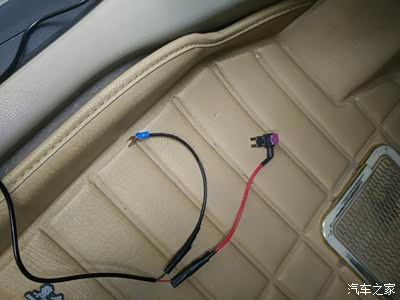

这是取电器和降压线连接，对插好后我用电工胶带缠住

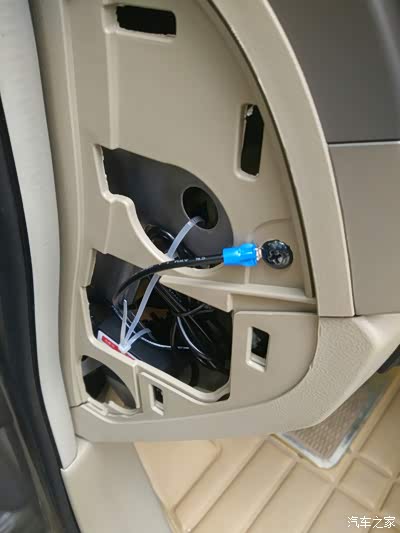

黑色线接地，第一次是这么连的，发现盖子扣不上了，

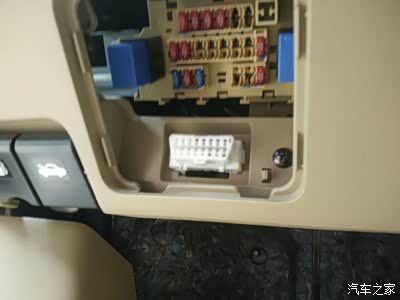

这是取电器插在保险盒上，这样插电流才能过保险丝，我用的3A的保险丝，只接一个记录仪，原车点烟器的保险丝插在取电器的内侧，记录仪的保险丝插在取电器的外侧

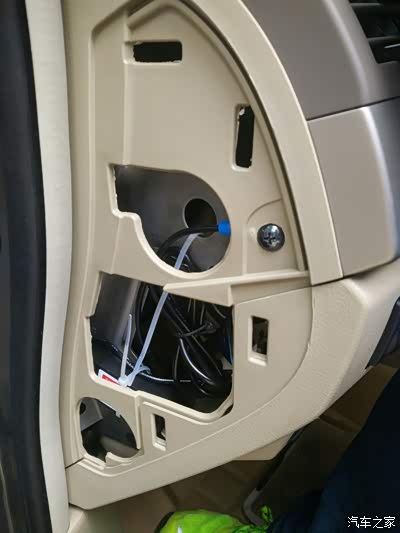

这样连接地线盖子才能扣上

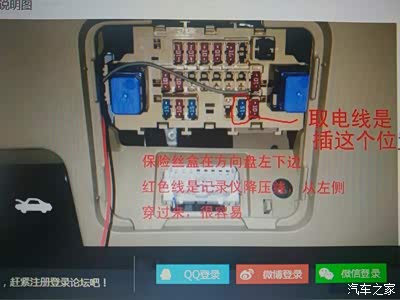

这个是网上找的图片

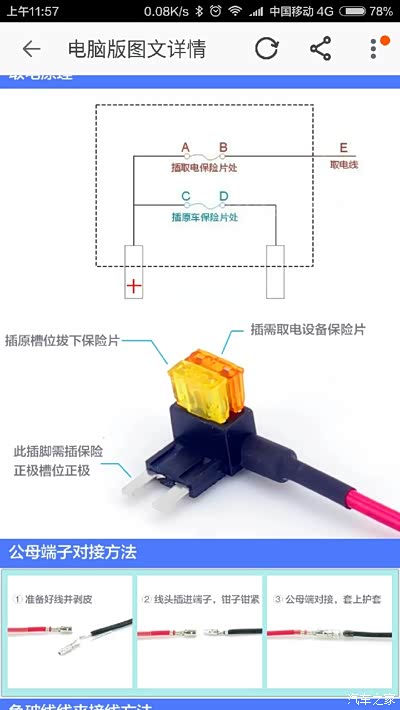

取电器安装图，轩逸经典保险丝买小号的
