乐风MT80发动机电脑（ECU）针脚断…………修复作业
- 郴州车友6233302
- 0浏览 · 2017-01-01 23:11
俗话说的好：不作不会死！这不我没事干想看看ECU针脚是怎么排列的，拔了插头一看怎么有个脚是空的，翻过插头一看针脚在插头上插着呢，这下完了，电脑怕是废了。把断了的针脚细心的插回ECU插座小孔里，接电瓶，插钥匙打火，晕哦，只有启动机工作声，就是不来火。试了几把还是一样。没辙上网搜了下二手ECU 700元。知道有卖就好办，自己正好拆开ECU看看内部什么样，顺便飞根线出来试试能不能工作。下面上作业：

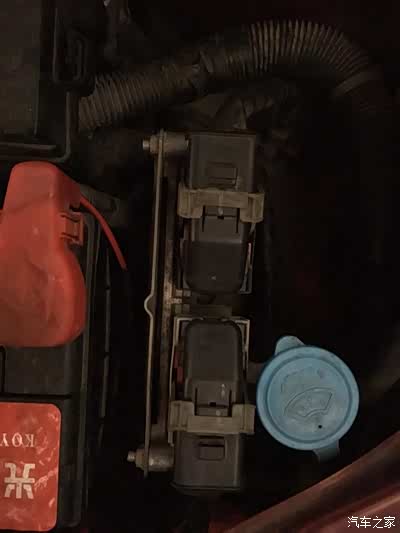

发动机电脑（ECU)

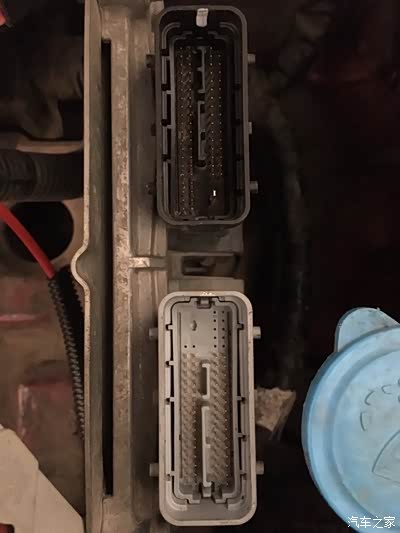

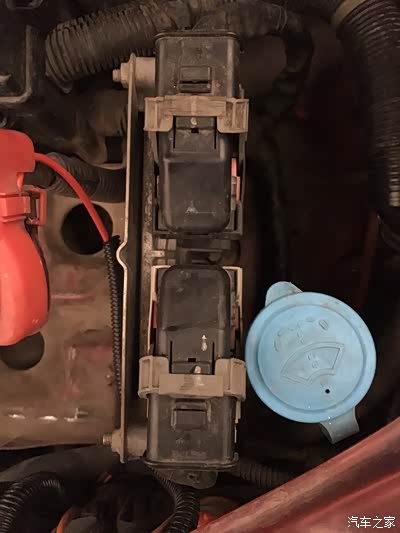

拔了插头仔细看黑色插座右上角怎么有个脚是空的呢？

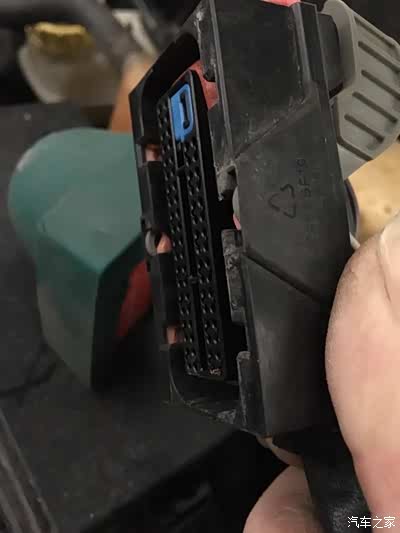

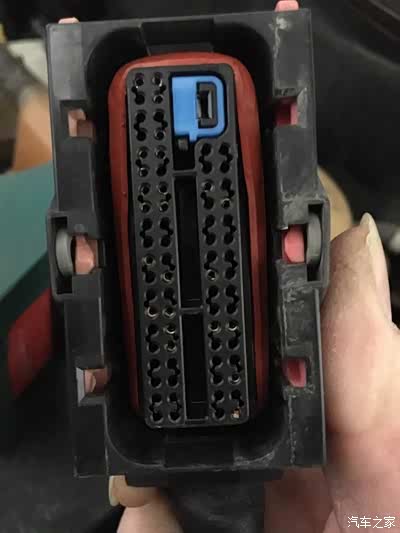

翻过插头一看怎么有个针脚在插头上呢？晕哦，针脚断了。
斜着看的更清楚哦

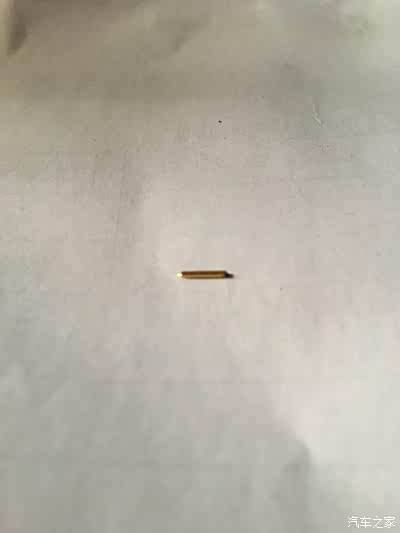

罪魁祸首

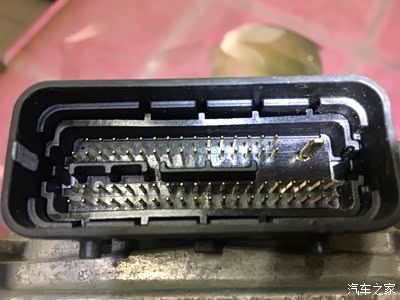

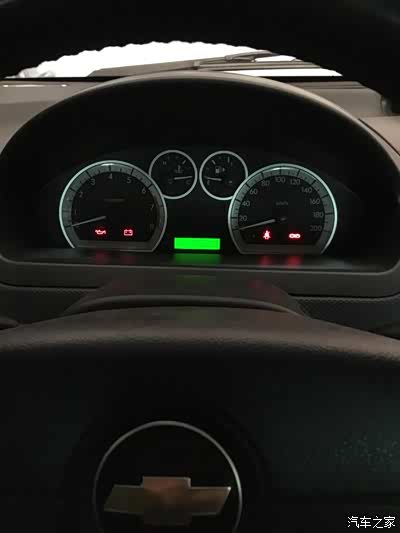

细心的插上断针脚，上车试车，抱着侥幸的心理看看会不会正常。结果是插上钥匙拧到NO档，貌似少了什么？你发现了吗？
对。少了发动机故障灯，发动机电脑没信号出来。看来ECU是真废了（心情直落三千尺呀）。点不了火，就只能推进车库了。

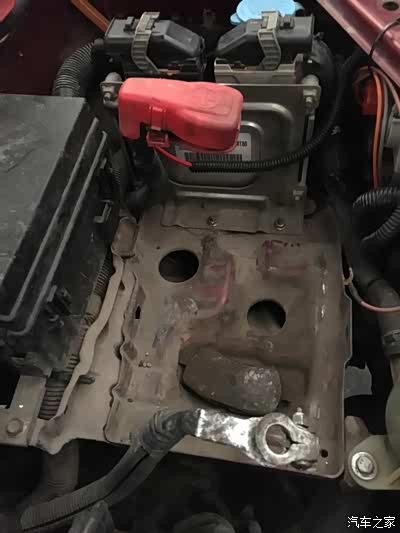

第二天，艳阳高照。怀着忐忑的心情动手修复电脑。先把电瓶卸了，再把发动机电脑2个支架螺丝卸了

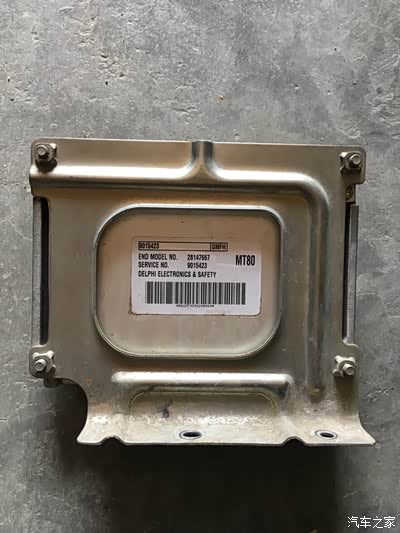

来个带支架的背面图

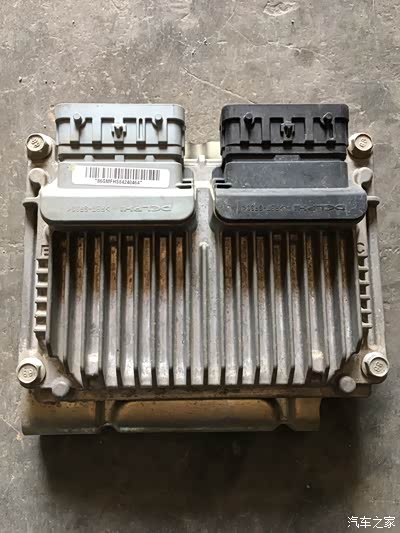

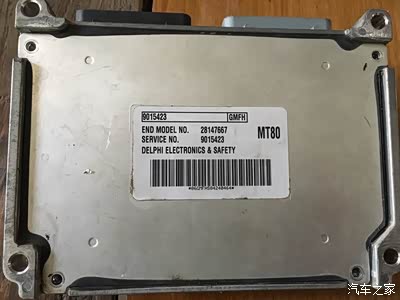

正面也来个

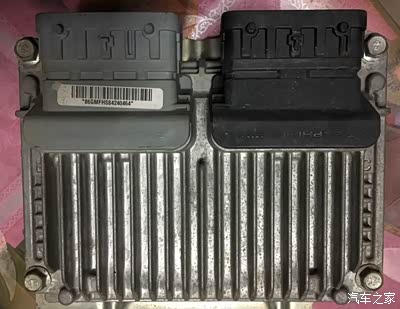

正面特写

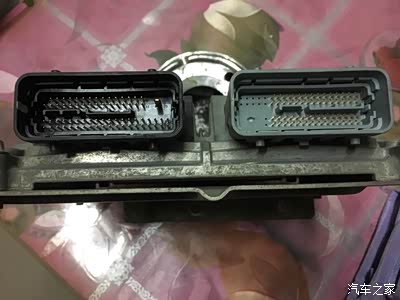

2个插座特写
黑色插座73针

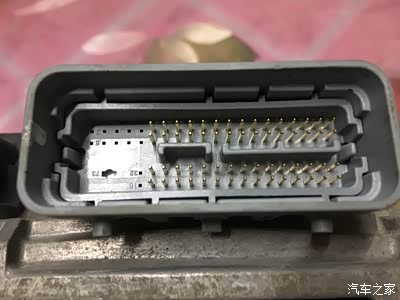

灰色插座60针

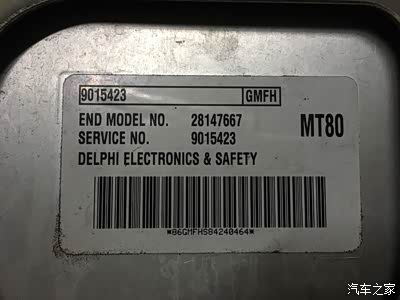

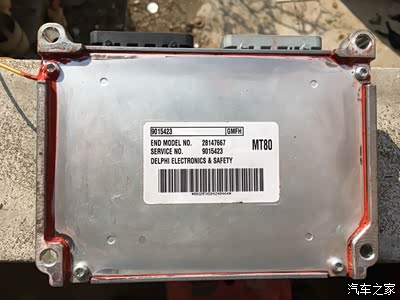

电脑型号：MT80 9015423 是手动档用的.自动档是：MT80 9046366
卸了支架，再用T20帮手把4个内六星螺丝卸了，用一字起暴力撬开背板。因为有防水密封胶，最好先用美工刀把四边的胶都划开，放心使出吃奶的劲暴力撬不会撬坏东西的

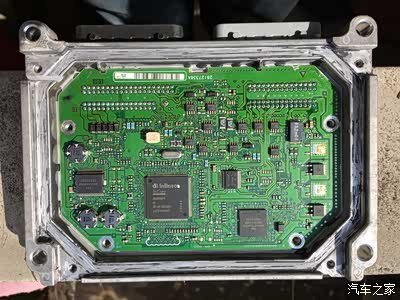

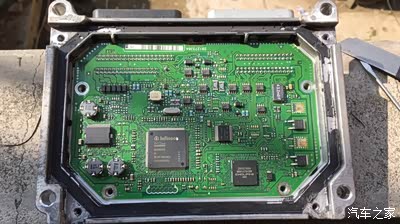

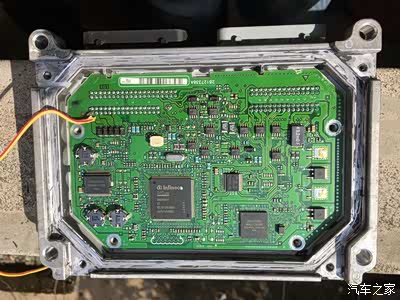

顺利打开，看看内部样子

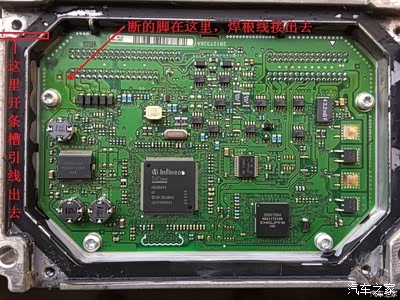

找到断脚接线位置

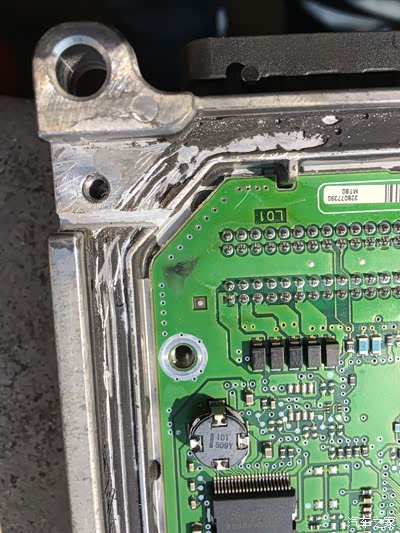

用锯片开槽方便接好的线出去
把原密封胶清理干净

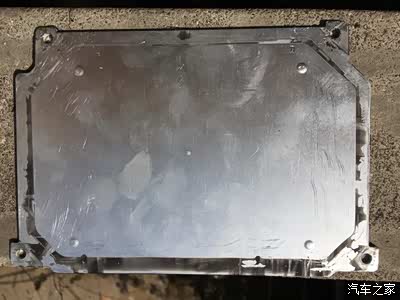

盖板也随便清理下

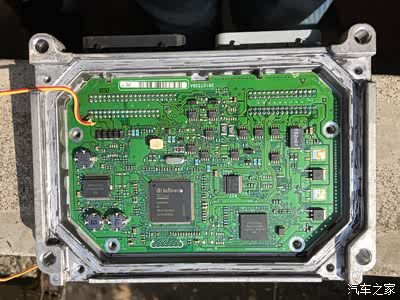

焊线
试试槽深度合适不

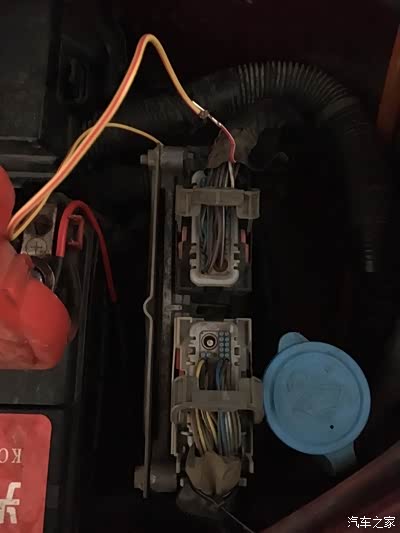

先不上胶，盖板、支架都先装2棵螺丝，接上电瓶，把断脚的红色线用钳子直接拔出来跟ECU接出来的线简单拧一下，上车试试，哈哈哈哈……此处省略十万字
点火成功，全卸下来。给ECU上密封胶，手里只有红胶。不就是防水密封作用嘛，干了一样。

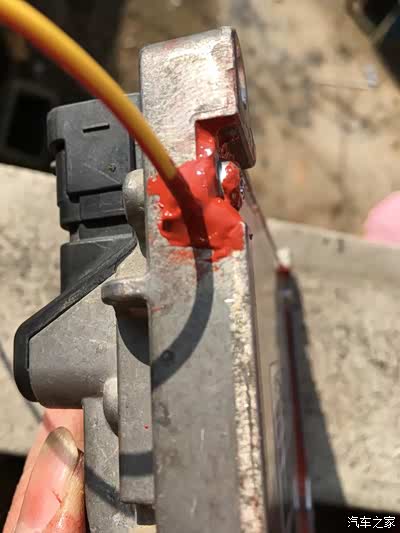

线头位置多来点胶，不能马虎大意

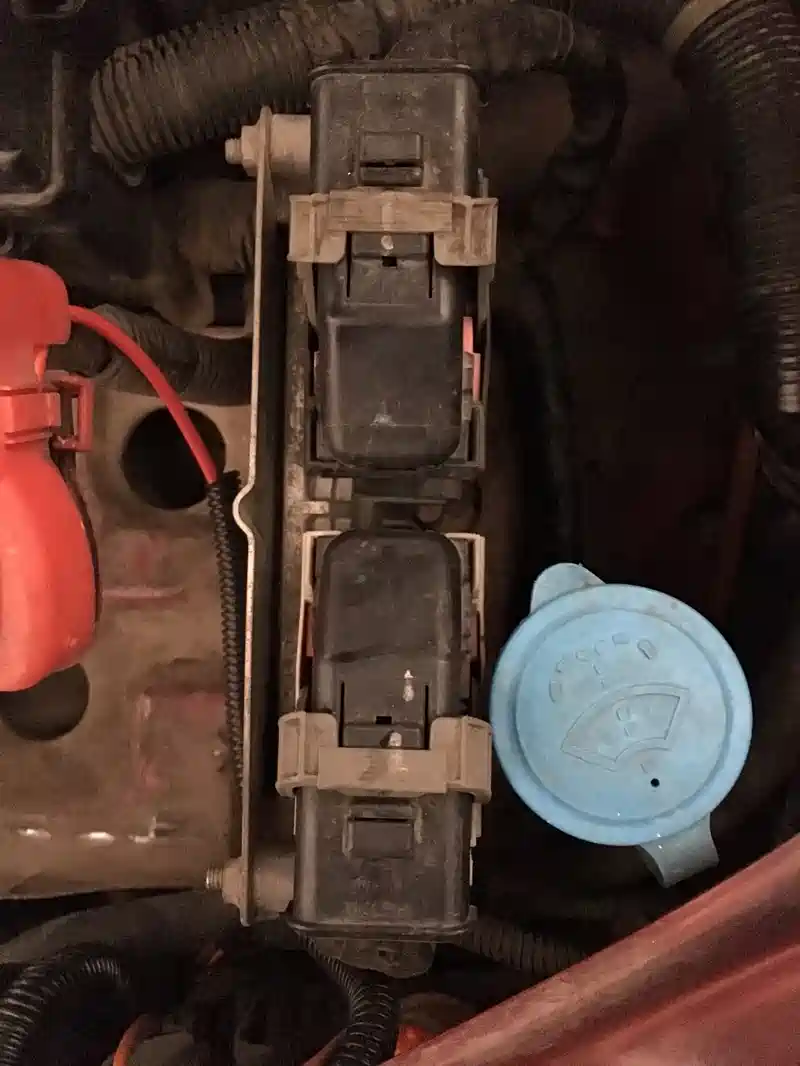

按步骤把ECU和电瓶复位，把拉出来的线和原插头上1号脚（12V电源）红色线接好先用电胶布包一层，外面再用热缩管包一层，双保险啦。藏到线组的下面，是不是看不出来了呀

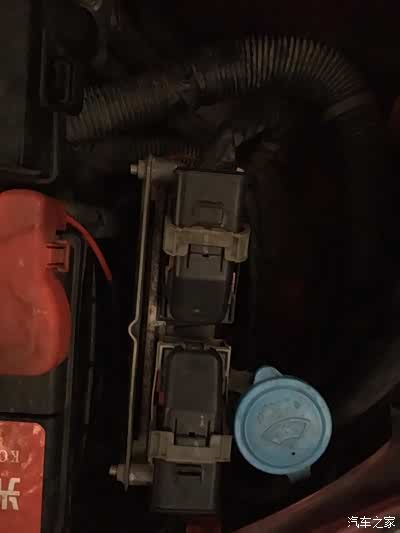

这样仔细看，还是能看到线的

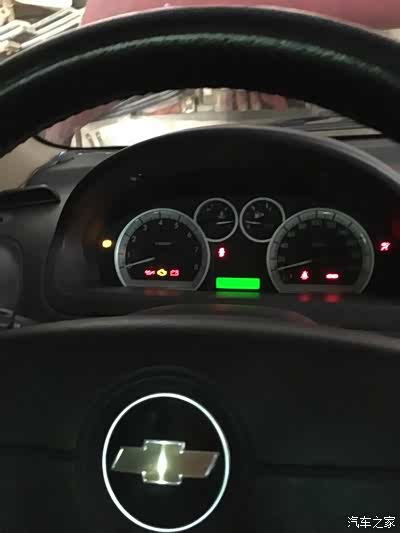

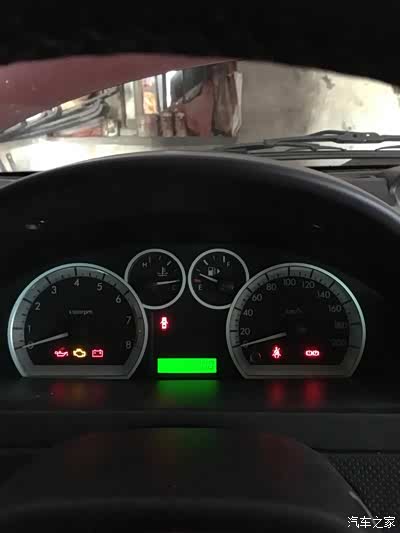

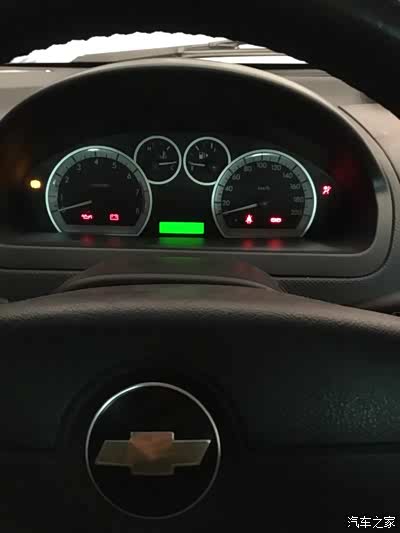

看看发动机故障灯出来了哦
自检完成，发动机故障灯还在，满血复活，哈哈
