19焕驰手动中配加后备箱灯
- 小母鸡炖蘑菇
- 0浏览 · 2019-10-15 22:01

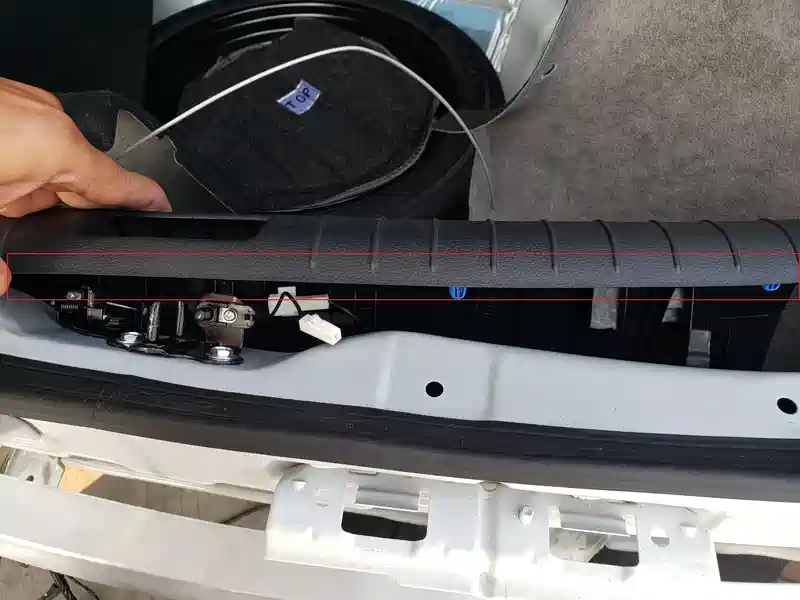

十月一弄的后备箱灯，一直忙于工作才有机会上传，感谢大家支持，共勉！首先将后备箱锁那里的塑料撬开，用力向上翘，都是卡扣，图片红框里面蓝色的就是卡扣。

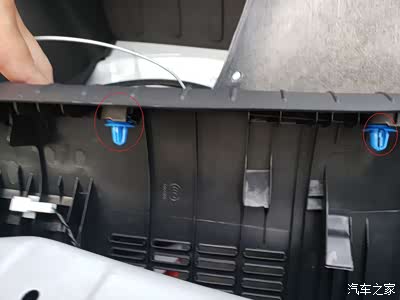

卡扣特写，只要用点力就可以。

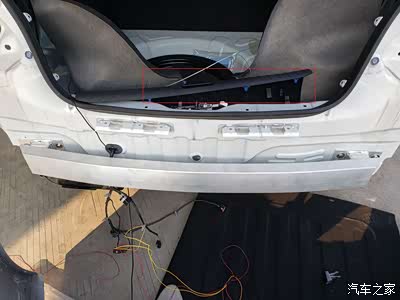

这是整体拆下来的图示。
拆开塑料后，有个后备箱指示用的接插头，将他们拔开，记住也是卡扣的，不要用蛮力。我们买来的后备箱灯也是带这种一模一样的接插头，将后备箱自带的公插头插入后备箱灯的母头，将后备箱自带的母头与后备箱灯的公头互插，懂点电路的都知道，其实就是后备箱指示电路与灯并联。
插好线后，将后备箱灯的线从后备箱金属顶部穿线，如图红圈处是我穿线的位置。

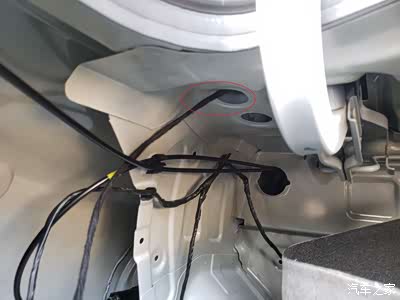

穿线位置特写，图片红圈处。
图片红框处就是灯的位置，我们要用铁丝从这里穿过去，要穿到上一张图片走线那里，将后备箱灯的线勾到后备箱灯的位置。
如图，是我穿完线将灯装上去的样子。灯也是卡扣的。
现在，手里面有后备箱灯的都会发现，还剩最后一根超长的线，他就是取电线，要***主驾驶那里有个保险盒上。这个线就要从驾驶室后排那个橡胶条位置穿过来，和我之前发的帖子“19焕驰加装中控、倒车影像”穿倒车影像的线的位置一样的。用铁丝勾到驾驶室那里，然后走暗线。

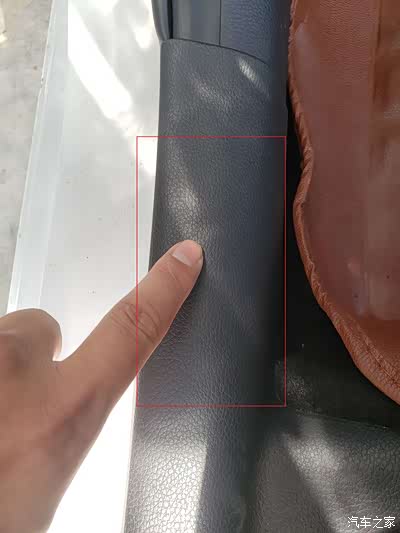

从后排穿过来线之后，走脚垫那里的黑色塑料内部，具体参考我安装中控的帖子。

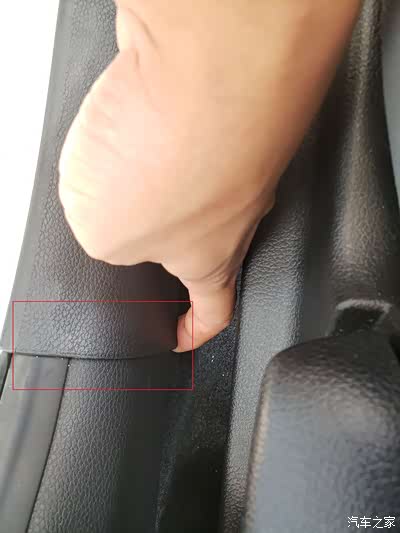

沿着踏板那里黑色塑料内部继续向前走线。

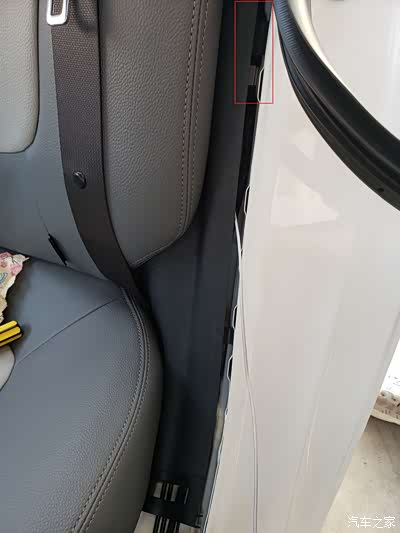

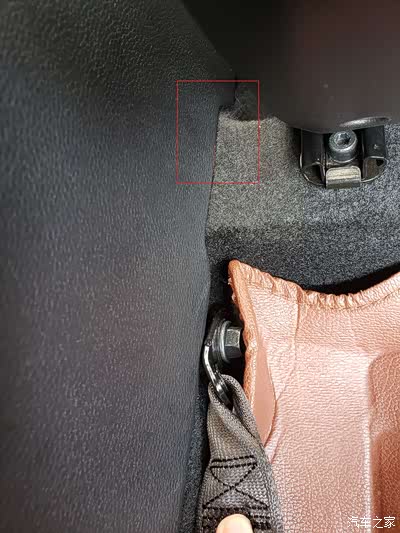

线走到主驾驶安全带后面螺丝那里，图片红框处就是走暗线漏出来的线，没走好啊！！！
走到前驾驶室那个黑色塑料那里，依然走暗线。

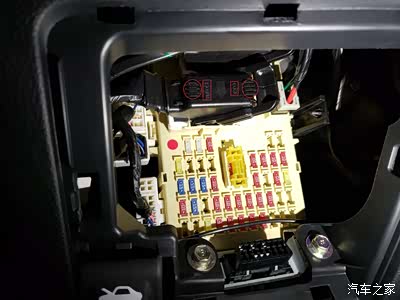

走到保险盒那里，这里要详细说明下：俩个红圈处是用力按压的位置，分别是“锁”和“解锁”，对应的英文是“lock”和"Unlock"，也就是红框的位置。取下时就要将大卡扣掰到“unlock”那边。

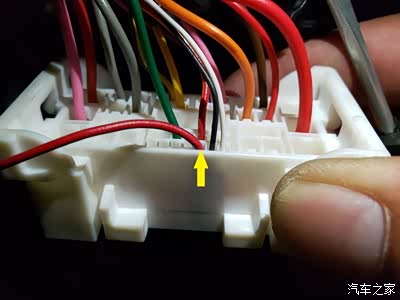

刚才说到锁或者解锁的那个黑色壳子里面就是图片的接插头，我黄色剪头的就是要将取电线插入的位置，记住：要将这个接插头侧面的黄色卡扣撬开才能将取电线插进去，不然插不进去的。
感谢我家单身狗孤独而又无聊的陪着我！![]()
