马2 1.3手动 路坦通用型定速巡航安装成功
- 空客A380320
- 0浏览 · 2011-12-23 20:02
关注很长时间，在论坛里moyini的指导下买了路坦通用性定速巡航安装初步路试成功。使用体会陆续发帖。
淘宝的路坦定速巡航，很快到手，到手之前询问过moyini，询问过路坦技术，4S店哥们帮忙弄到几张图纸，在装饰店哥们的帮助下一次安装成功。总的体会是这套通用产品适用于所有电子油门的车，因为要么有速度信号，要么有ABS信号。。。。。。

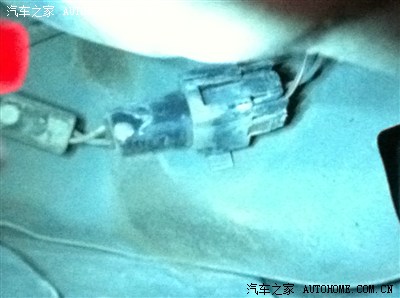

货到手之前自己拆下左前轮叶子板，找到ABS传感器的接头，如图
传感器接头有两根线，黄蓝线和红白线，断开黄蓝线接入两根线在叶子板上从门边进入驾驶室并记住线序（因为车速输入需要区分输入和输出）

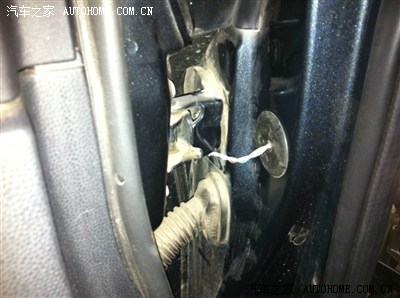

至此本来准备自己安装，但是发现走线就犯难了，有个比较好的哥们就是开装饰店的，在店里一个师傅的帮助下，很容易找到这个进线孔，而且发现人家施工手法很专业，后面的工作全交给他了哈哈。
路坦的安装资料里面内容写的很详细，就是刚刚入手看得有点晕，比如线号，一个二十针的插头，开始摸不着头脑，仔细研究，同时给路坦的技术人员打了电话，指导很详细。按照说明里面的线一根根安装就好。
首先说说油门线：按照我开始的想法需要爬到里面慢慢研究，师傅干脆把油门踏板拆下来了，线速也剪开两个固定卡，拿在手里这回很容易下手了，这段过程只能文字叙述了，不好意思让师傅自己干活，一直打手电递工具了。需要断开油门传感器的红白(6号）黄蓝（3号）串联接入系统，1号线4号线就应该是5V，我选1号线并联5V到主机的蓝色线，刹车和离合都需要并联，刹车两根离合一根（应该是粉蓝色），刹车离合开关都是拆下来之后链接的，动手空间就比较大了，地是在门边松开个大螺丝固定的，电源在门边也有一个比较粗的红色的。至此基本OK，就是我开始没有记住传感器引线的线序，初次路试不能正确设定。联系路坦指导了才知道。后来固定好手柄和显示器，回来一路40左右定了几次没有任何问题。功能还有好多，还要慢慢研究开发。。。。先传个显示器的夜间效果图

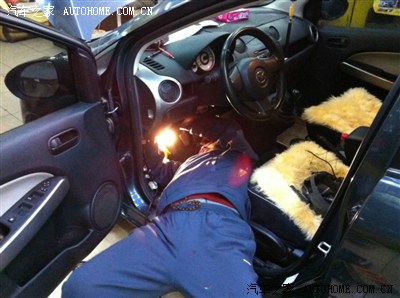

再次感谢正在施工的李哥（施工水平绝对一流）

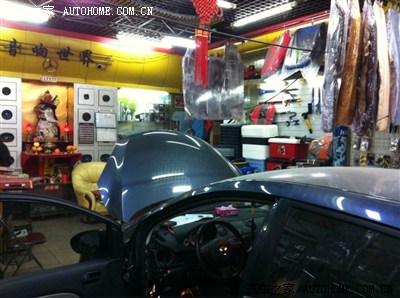

哥们的店规模也不小，在市委后面小路里，新红日汽车装饰，天色晚了，只有店内图
再加入张4S店哥们给的传感器线路图，很容易看出从滑动变阻的中间点取油门信号，从供电端取5V。关键知道边上的红白是6号，一共六个插钉，数顺序还是颜色都不会错了。。。
至此今晚的工作基本结束，第一次在论坛发帖子，写的不到之处希望和广大车友交流分享。
安装好后试验五十公里左右高速，调速有点小问题，但是是设置问题，现在基本解决，右脚不知道该放哪里了。。。。。。哈哈哈
