图解小雅安装自动升窗器

小雅真好，可以让你为她添装，这不，又增加了个锁门自动升窗器功能。

网上买的，前二家弄了个假发货，纪录有了，货没发，只好又找了第三家，价钱从66米升到了81米。无奈。

没到货前，先学习了有关知识，总得弄懂了才能动手啊。

升窗器原理图。



雅绅特的开关控制器。

电原理图。

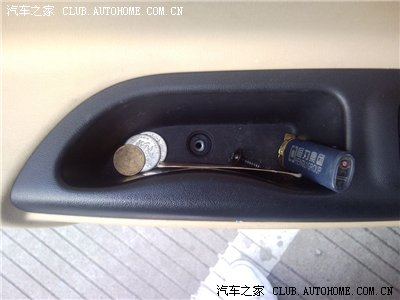

货到了，开始拆门。第一个螺丝。

第二个。

第三个。

第四个。

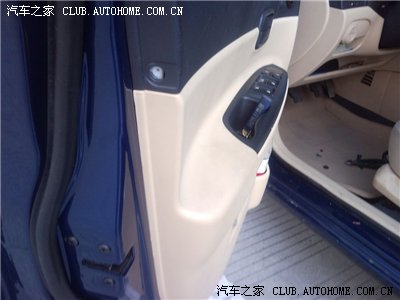

拆门板的图没拍，好多友友多有介绍了，就不多说了。连接开关的插头。

左边棕色为1号脚，升右前，剪断，连接绿，绿红组线。单色的接插座端。右下角橙色线为前左升窗线，安装中把边上的绿线当升了，返工了。左2为地线，黑线并接。

右下角绿线为7脚，升右后。黄色为左后。依次剪断连接。中间二根红色任选一根，接白色ACC线，不要剪断，并接接就行。

左边兰色细线并接棕色细线，为关门触发信号。

控制器上的红色细线和红色粗线相并。引至常电。包扎线束。
控制器用3M胶带粘于开关座处。

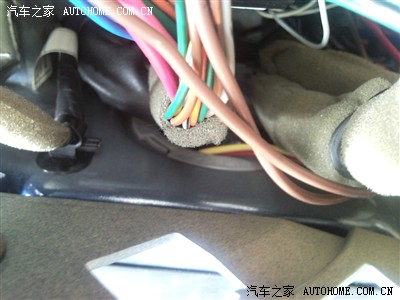

将线经车门内的橡胶管穿出，在黄线边的座子上剪一缺口，线从此穿入车内。套上橡胶套。

实际此处就一红线，这是原来没研究透时照的图。谅解。

穿线的工作相当辛苦和痛苦，要把下仪表板卸掉，还要把保险盒也松掉。

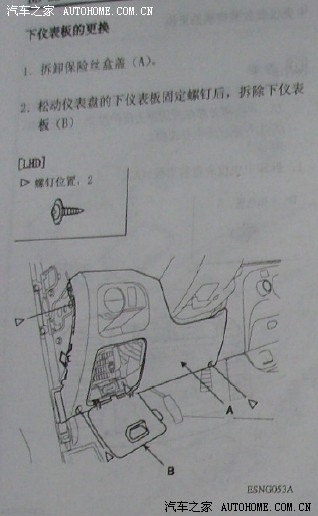

忘了照片，截个图说下，共有六个螺丝，下有二个，左侧板下面二个。保险盒盖里的二个六角也要卸掉的。从右下角往外拉，里面是塑料卡口。这是折掉面板后的图片，这二个螺母也要卸掉，要不你的手伸不进去。

用手从此处伸入，摸索到穿进的线。终于穿了进来，艰辛。

并线，这是常电的，很粗的一根，很好找。

插钥匙试机。第一窗成下降，剪错线了，返工。改线再试。成功。

不容易啊，天还那么热。哈哈。
