【19.10.28更新】纳瓦拉升级全led流光大灯总成多功能方向盘定速
- 阿勇_魔灯先森
- 0浏览 · 2019-09-24 15:09
不定期更新改装案例，大灯总成和多功能方向盘按键。
【10月28日更新】预约了一个车友升级纳瓦拉大灯总成，车友等了好久，终于到货，第一时间，安装。
龙鼎大工厂出品，品质可靠。
纳瓦拉大灯总成庐山真面目。
到货第一时间，怀着激动的心情开包看货。
完美的金刚黑，远近双透镜，流光led日行灯，流光转向，效果都在后面。
开大灯日行灯自动减弱，开启转向，即变黄光转向灯。远光独立LED光源，带透镜。
近光双光透镜。也是标配LED光源。
开大灯日行灯自动减弱，开启转向，即变黄光转向灯。远光独立LED光源，带透镜。
近光双光透镜。也是标配LED光源。
开始安装。
安装大灯不拆杠也可以安装的，拆了就是好装一些。
开灯测试 ，转向，近光
很威武霸气
近光点亮效果
日行灯效果
转向灯效果
下面是多功能方向盘按键的安装
改装完成后的效果图
前些天，北京石景山纳友，到店安装纳瓦拉多功能方向盘。
正好不忙了，整理下安装的教程，分享给大家
目前很多车友后改了安卓大屏，行车操控大屏实属不方便，又容易点错
对于出去玩，常跑高速的朋友也省劲不少，还省油
下面就是改装流程：
【所需工具】：19号套筒，十字螺丝刀，小一字螺丝刀，
两根一次性筷子（新技巧新方法，后面讲用法，哈哈）
【安装步骤】：
1.拆气囊
2.拆方向盘
3.拆中控大屏
4.接线测试
5.恢复原状
正好不忙了，整理下安装的教程，分享给大家
目前很多车友后改了安卓大屏，行车操控大屏实属不方便，又容易点错
对于出去玩，常跑高速的朋友也省劲不少，还省油
下面就是改装流程：
【所需工具】：19号套筒，十字螺丝刀，小一字螺丝刀，
两根一次性筷子（新技巧新方法，后面讲用法，哈哈）
【安装步骤】：
1.拆气囊
2.拆方向盘
3.拆中控大屏
4.接线测试
5.恢复原状
【第一步】：拆气囊
筷子这回派上用场了，方向盘后壳的左右两侧有两个孔，把筷子塞进去同时顶一下（注意：力度一定要一致，否则一边弹出来，另一侧不好弹出来，
左右手同时开工，同时顶）
筷子这回派上用场了，方向盘后壳的左右两侧有两个孔，把筷子塞进去同时顶一下（注意：力度一定要一致，否则一边弹出来，另一侧不好弹出来，
左右手同时开工，同时顶）
气囊出来，拔掉喇叭搭铁线，气囊插头，
用小一字螺丝刀，把黑色卡片翘起来2-5毫米，整个黄色插头就可以拔掉了，把气囊放到一边。
用小一字螺丝刀，把黑色卡片翘起来2-5毫米，整个黄色插头就可以拔掉了，把气囊放到一边。
【第二步】拆方向盘
前轮打正，用19号套筒，把方向盘中间大螺丝拧下来
前轮打正，用19号套筒，把方向盘中间大螺丝拧下来

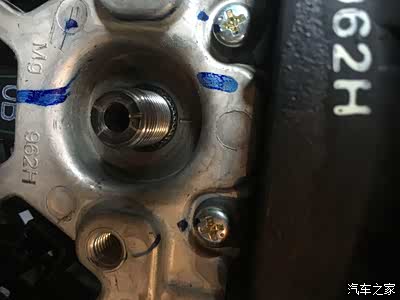

拧掉之后要看下原车标记，位置，装的时候也要按照这个标记去恢复，防止方向盘装偏。如下图
把游丝的护板拆下来
【第三步】：拆中控大屏
大屏两侧装饰护板拆掉，看到两侧的螺丝，拧掉。
然后把大屏拆下来
大屏两侧装饰护板拆掉，看到两侧的螺丝，拧掉。
然后把大屏拆下来
【第四步】：接线 测试
游丝下方插头接方控线/小灯线/定速线
下图是原车插头线束图
游丝下方插头接方控线/小灯线/定速线
下图是原车插头线束图
下图为师傅正在插线，还没弄完。弄完在弄导航后
有两个方案，
1.要实现右侧按键控制定速巡航功能，需要定速巡航模块，然后把定速的线束也***这里。
2.如果只要左侧音响控制，就只插音响控制的线束即可，
1.要实现右侧按键控制定速巡航功能，需要定速巡航模块，然后把定速的线束也***这里。
2.如果只要左侧音响控制，就只插音响控制的线束即可，
把配的线束插好，走到导航后面，找到原车CD插头 直接用转接头转接。
师傅在测试，按键和大屏匹配学习一下，音响控制的按键就可以控制安卓大屏了。功能有：音量加减，上下曲，模式切换，返回，菜单，蓝牙接听挂断，其实，如果是后改的安卓大屏，左侧的这些按键都可以自定义功能，把你自己平时用的多的功能设置到按键上，比如把返回设置成静音啦，等等。
晚上开小灯，还有背光灯。测试一下，都Ok
【第五步】：恢复原状
装按键，替换原车方向盘按键
先把后壳去掉，
装按键，替换原车方向盘按键
先把后壳去掉，
有4个黑色塑料卡子，
正面下侧两个 左上角 右上角 各有一个
弄开，直接按下去即可
正面下侧两个 左上角 右上角 各有一个
弄开，直接按下去即可
按键的线束一定要按照上图去布局走线。
安装好把后壳上好。
开始恢复了
记得按照标记把方向盘放回去，然后拧好大螺丝。
然后把气囊连接线束插好。
然后把气囊按回去完活！
大功告成，这回开车行驶中，再也不用去点大屏了，而且又点不准，又麻烦，直接按按键就可以了。方便很多。
坐标北京，以贴会友，喝茶切磋，经验交流，不周之处，多多包涵！
