加装第三排座椅背部不锈钢保护板！2020-05-01更新详细步骤和图纸
- 石老
- 0浏览 · 2020-04-20 12:19
闲来无事，给第三排座椅加了个不锈钢板，由于第三排使用概率较高，加上塑料的后门板，思来想去，自己测量，订购和安装，终于搞定，借用座椅上下两根梁上的四个圆孔，完美安装成功！
恰逢5.1劳动节日，有时间更新详细过程及注意事项，供有兴趣的小伙伴们参考！
节日愉快！
恰逢5.1劳动节日，有时间更新详细过程及注意事项，供有兴趣的小伙伴们参考！
节日愉快！

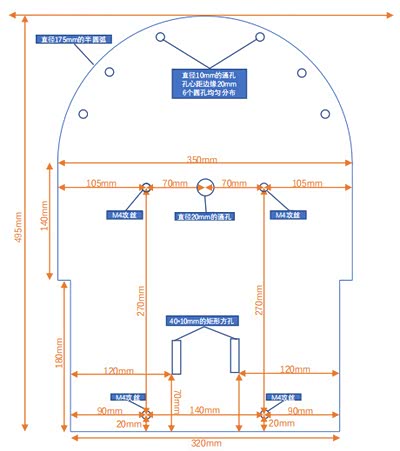

1. 图纸说:
1.1 四个M4的自攻丝，是用来将背板用M4螺丝固定在椅背上的两根横梁上。建议小伙伴们改用M5的螺丝会更结实一些
1.2 上端横梁两根M4自攻丝中间的20mm直径的通孔是用来穿原车椅背拉绳的
1.3 顶端一圈的直径20mm的通孔是用来用扎带把背板和原椅背圆形钢管固定的，用来加固一下背板连接的，实际安装过程中发现只有最下面两侧的两根可以用扎带来固定，其他的由于空间限制，手伸不进去操作，手巧的小伙伴可以再试试，位置没有问题。
1.4 下部两根40*10的矩形方孔是用来卡住原车横向松紧固定带的。
1.1 四个M4的自攻丝，是用来将背板用M4螺丝固定在椅背上的两根横梁上。建议小伙伴们改用M5的螺丝会更结实一些
1.2 上端横梁两根M4自攻丝中间的20mm直径的通孔是用来穿原车椅背拉绳的
1.3 顶端一圈的直径20mm的通孔是用来用扎带把背板和原椅背圆形钢管固定的，用来加固一下背板连接的，实际安装过程中发现只有最下面两侧的两根可以用扎带来固定，其他的由于空间限制，手伸不进去操作，手巧的小伙伴可以再试试，位置没有问题。
1.4 下部两根40*10的矩形方孔是用来卡住原车横向松紧固定带的。
1. 收到背板后做了一个比对，所有的孔位位置完美，然后继续下面的安装过程
1. 第一步先拆解椅子背面的绒布卡扣，总共三个，很好拆，用一字螺丝刀或者塑料薄片就可以拆解。

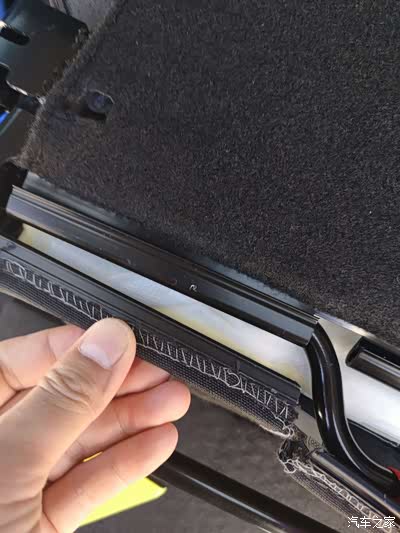

1.1, 这个是左侧的
1.1, 这个是左侧的

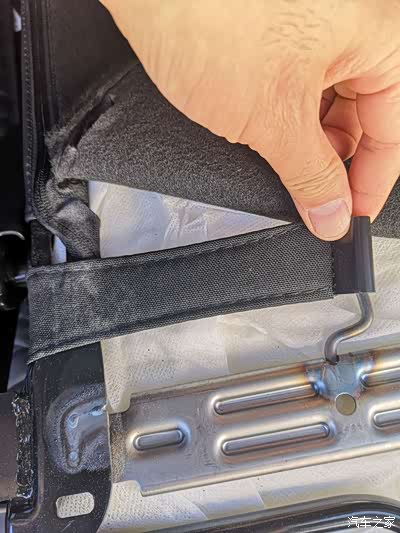

1.2 这是中间的

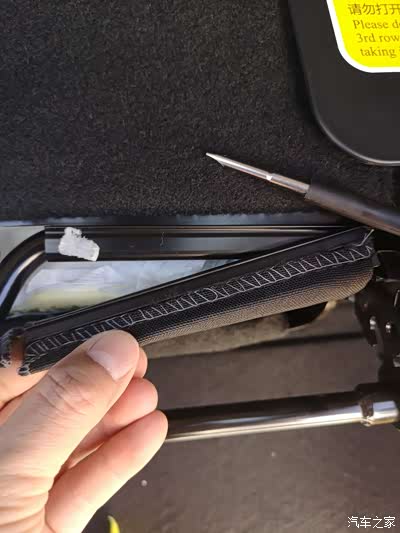

1.3 这是右侧的
2. 第二步，拆掉椅子背面左右两侧的两根固定卡件
特别注意完成第一步后，需要用手从绒布下面摸到上图中左下角的这个卡扣，这个是一个开口的卡扣，特别注意别让开口处卡在椅背的钢板上，会损坏卡扣。两边操作是一样的
特别注意完成第一步后，需要用手从绒布下面摸到上图中左下角的这个卡扣，这个是一个开口的卡扣，特别注意别让开口处卡在椅背的钢板上，会损坏卡扣。两边操作是一样的

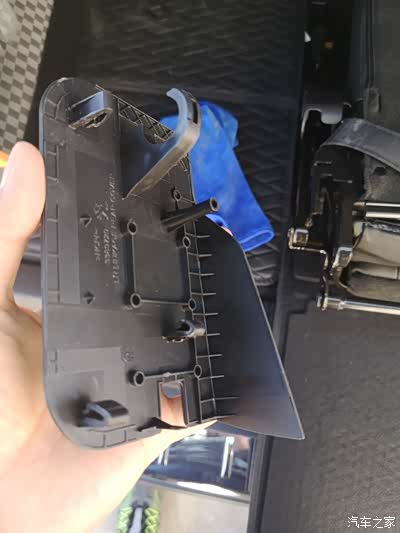

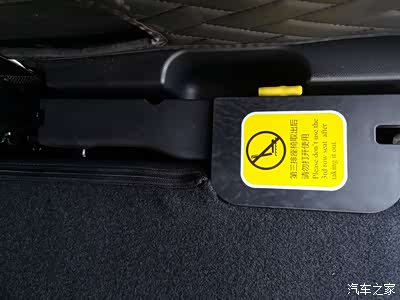

2.1 就是黄色贴纸的这个塑料卡件，每个椅子上左右两边各一个。

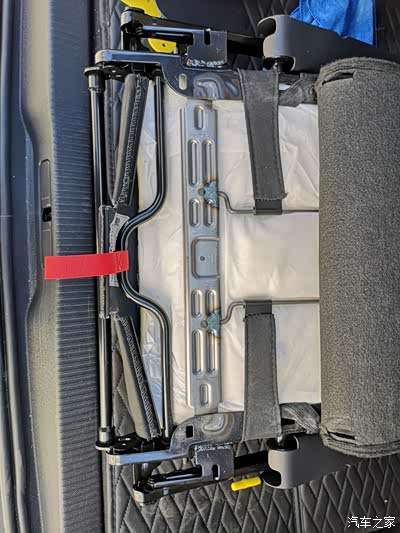

2.2 拆掉后的效果，
特别注意图片中还有两个塑料卡件，我的经验至少拆掉一个，否则横向的那个松紧带的塑料头拿不到前面去，椅子上的皮套没有松开。如果小伙伴不拆的情况下能够拿到前面去，就不需要额外拆这两个塑料卡扣了，只有一个卡扣需要用蛮力拆解，没有图片，自己琢磨一下。
特别注意图片中还有两个塑料卡件，我的经验至少拆掉一个，否则横向的那个松紧带的塑料头拿不到前面去，椅子上的皮套没有松开。如果小伙伴不拆的情况下能够拿到前面去，就不需要额外拆这两个塑料卡扣了，只有一个卡扣需要用蛮力拆解，没有图片，自己琢磨一下。
2.3 拆下横向松紧带，最后这个就是固定在40*10的矩形方孔上的。
3. 背板安装背板：
3.1 裸板
3.1 裸板
3.2 贴上绒布，单面自带胶，我采购的是1mm加厚的，防止异响。
特别注意，把剩下的下脚料贴在原车椅子的金属横梁上，所有与后加的钢板接触的金属部分都可以贴上。
特别注意，把剩下的下脚料贴在原车椅子的金属横梁上，所有与后加的钢板接触的金属部分都可以贴上。
3.3 去掉螺丝孔和通孔地方的绒布，特别注意螺丝孔的地方去掉多一些，方便后面螺丝安装

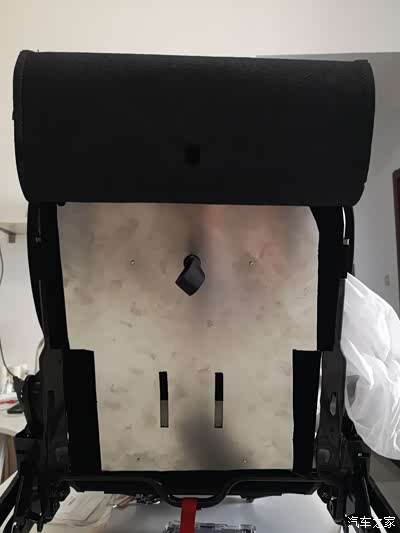

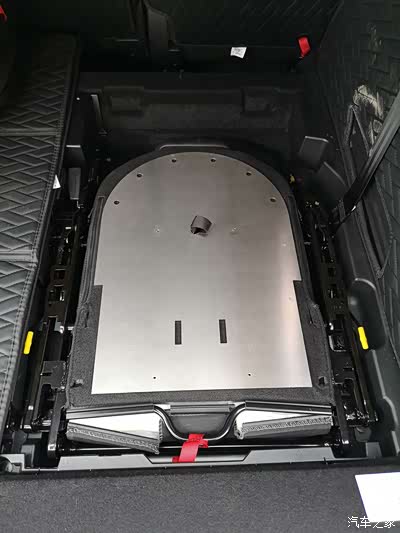

3.4 安装好螺丝之后的效果图
3.5 用扎带将背板和原车左右的圆柱形骨架固定，目前我只能操作左右两侧最下面的两个，手巧的小伙伴可以把所有的通孔都用上。
3.5 用扎带将背板和原车左右的圆柱形骨架固定，目前我只能操作左右两侧最下面的两个，手巧的小伙伴可以把所有的通孔都用上。

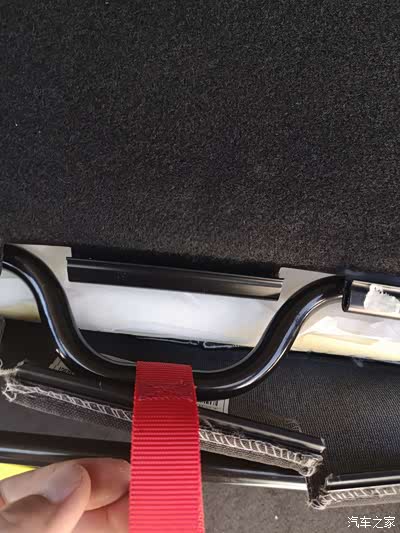

3.6 把横向松紧带固定在矩形通孔上
4. 恢复卡扣，效果图如上

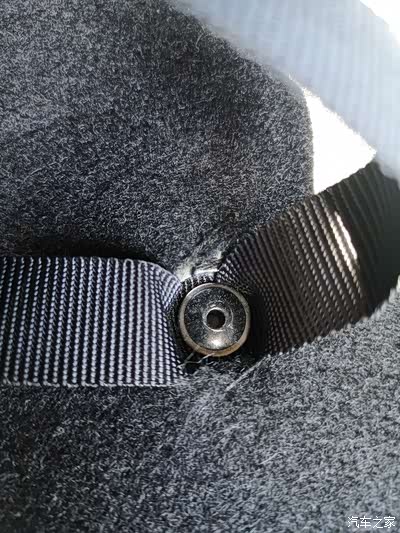

5. 这个是本次安装唯一需要破坏的地方，原车的绒布，拉绳处需要开孔

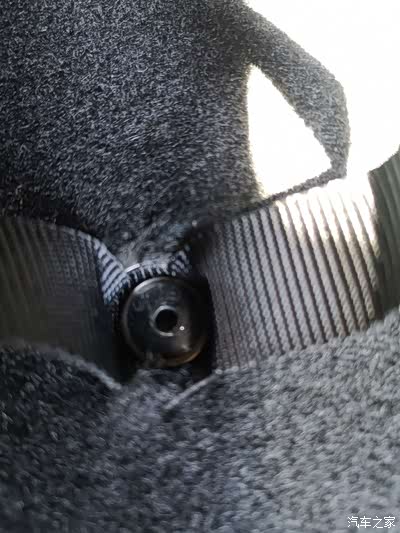

拉绳细节

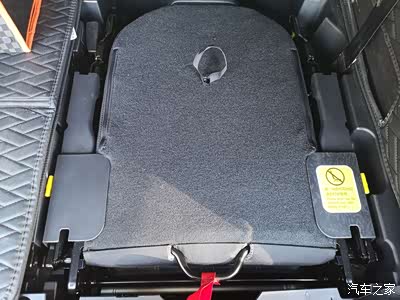

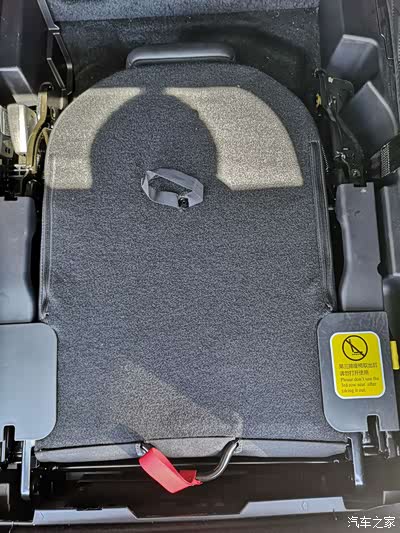

6. 完美收官。
