宝骏510加装电动暖水阀和防冻液液位检测装置

刚开始蜂鸣器响三声是液位传感器自检。开关往下按，蓝色灯亮起代表关阀，防冻液回流，不经过暖风水箱。开关往上按橙色灯亮起代表开阀，防冻液流经暖风水箱。当电动水阀的电机工作时蜂鸣器会发出滴滴提示音，到位后声音停止。

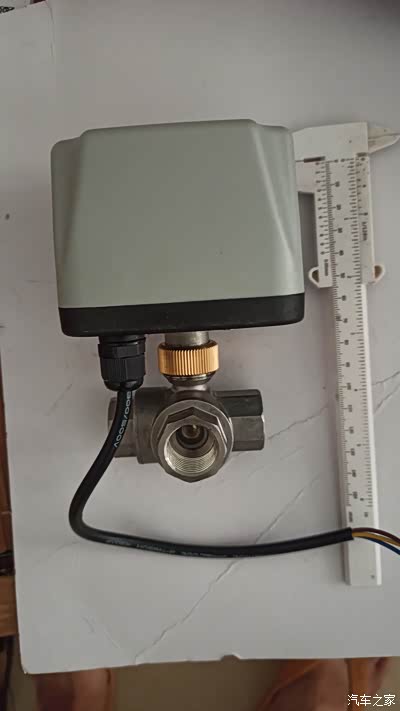

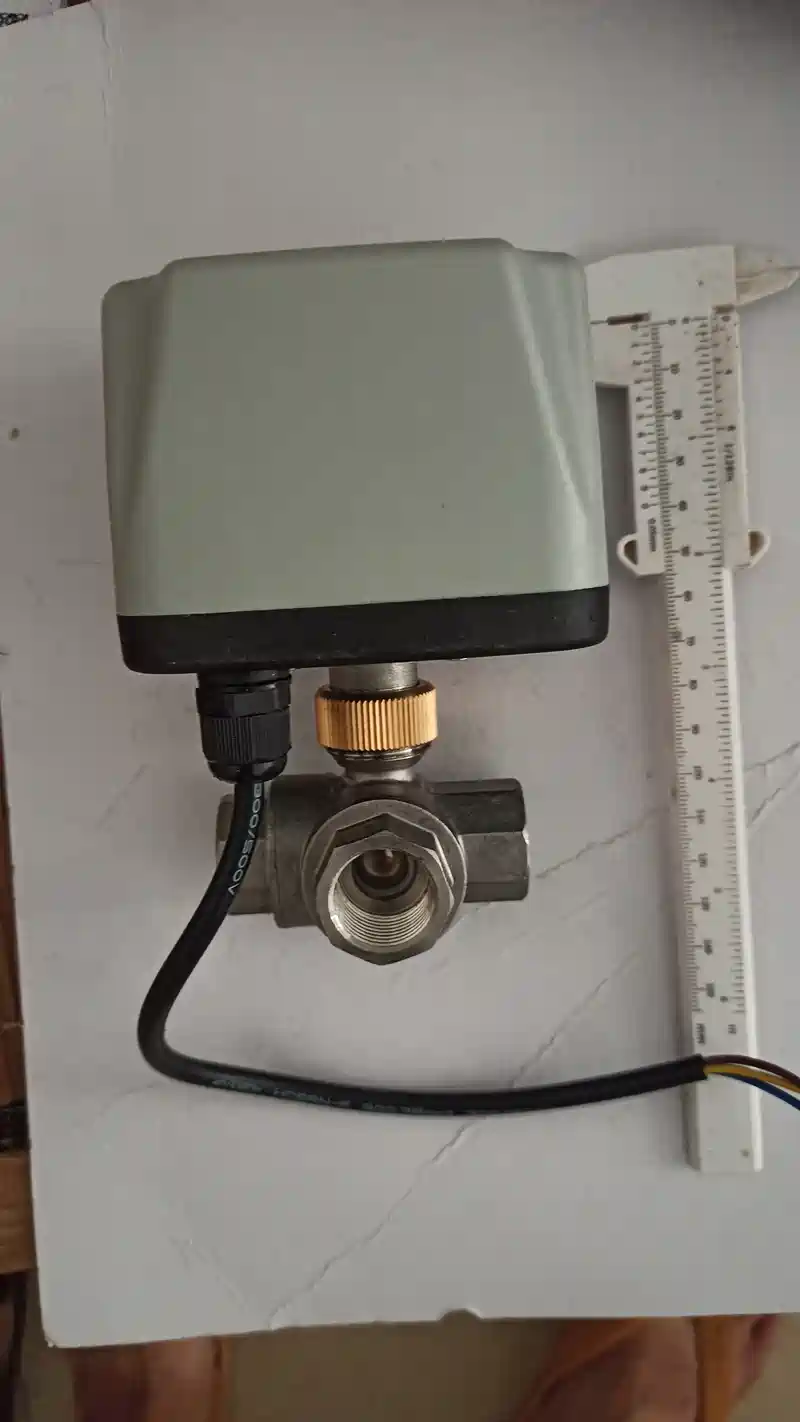

不锈钢三通电动球阀

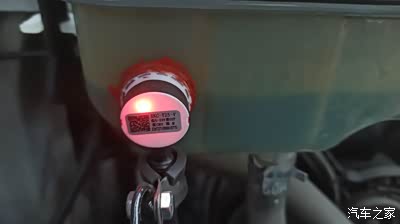

防冻液液位检测装置的关键部件，非接触式液位传感器。这个液位传感器输出高低电平，我设置的是没检测到防冻液时输出高电平

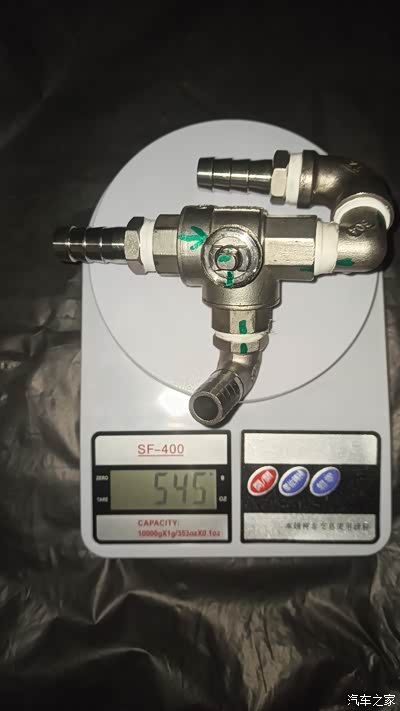

这个阀体比较重，光是阀体都有一斤重

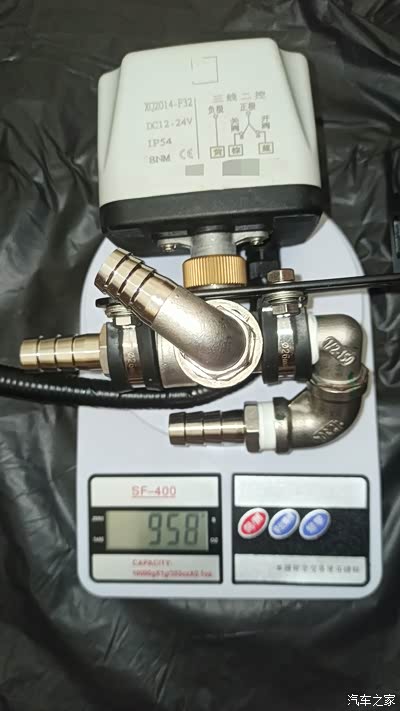

加上执行器总共将近两斤重，得在发动机舱找地方安装固定好才行，直立安装可以防雨淋和防泼水。执行器为三线二控。负极常搭铁，分别给两外两根线接正极即可开关阀，可以用三脚三档船型开关控制

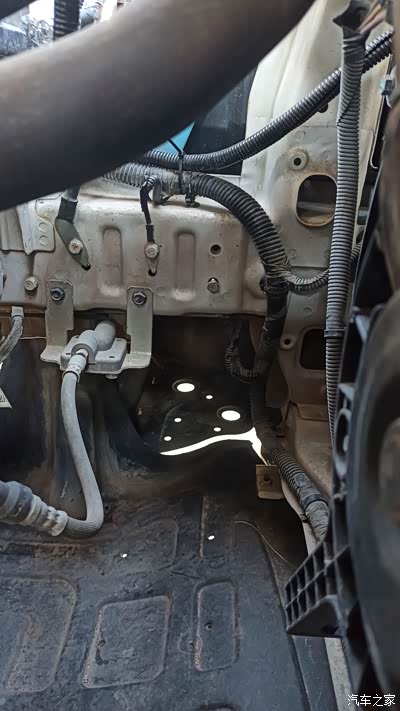

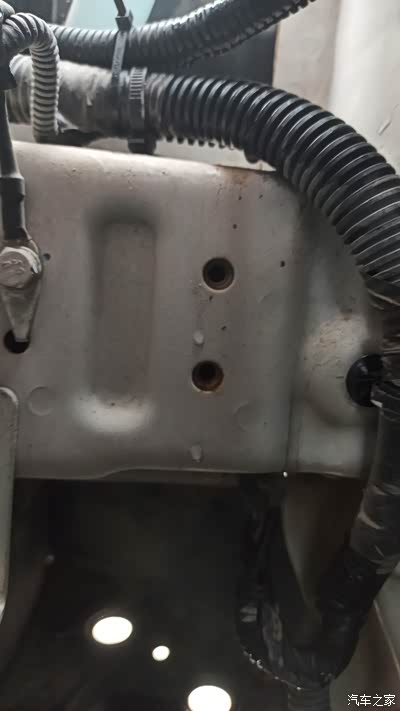

我在发动机舱找位置找了很久，最终在左边纵梁上发现有两个孔，拿螺丝来试了一下，是M6的螺纹孔

就靠这两个M6的螺纹孔来把电动球阀固定在发动机舱里

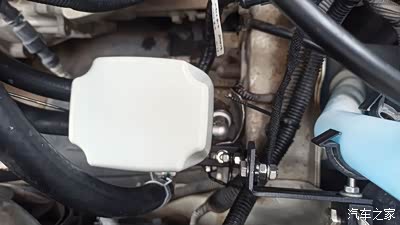

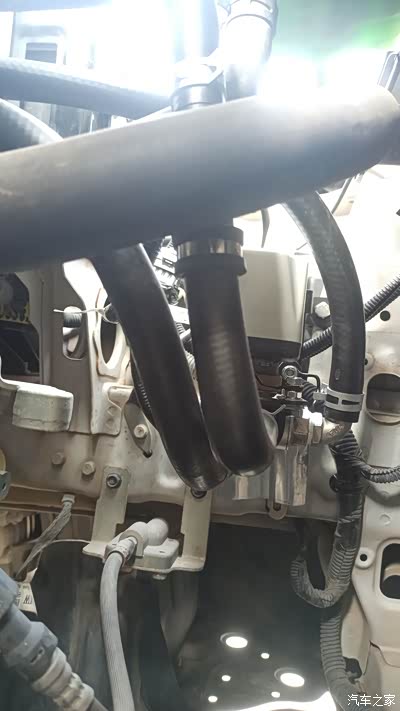

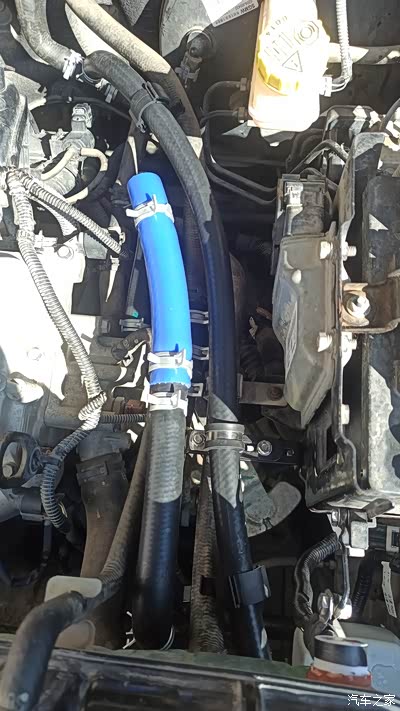

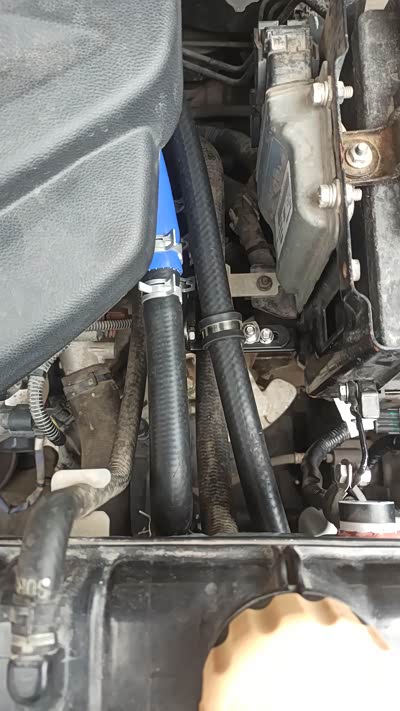

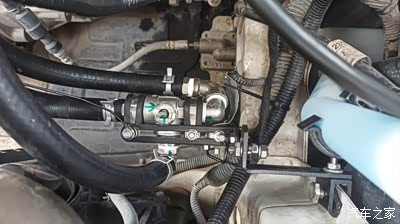

用三根角码和两个R型夹把阀体固定在纵梁上，中间是进水管，前面是回流管，后面接暖风进水管

阿杜视角

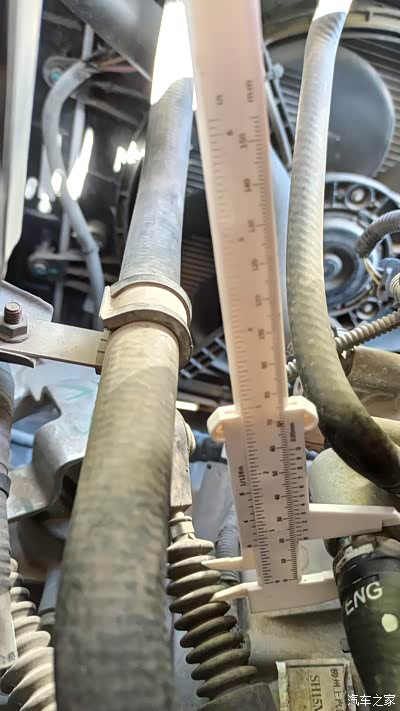

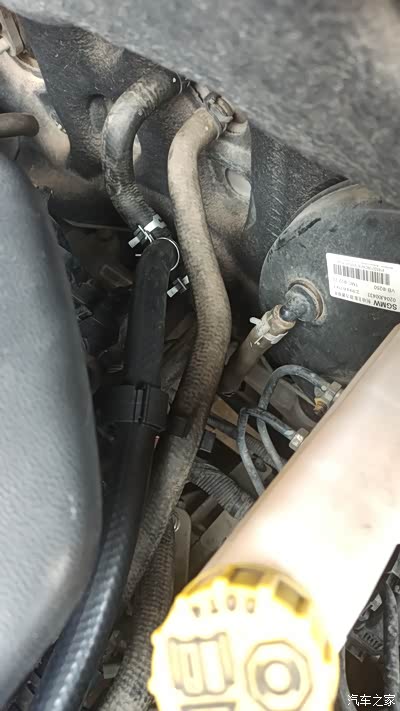

宝骏510发动机的暖风出水口外径20mm，买胶管时选择内径19mm的

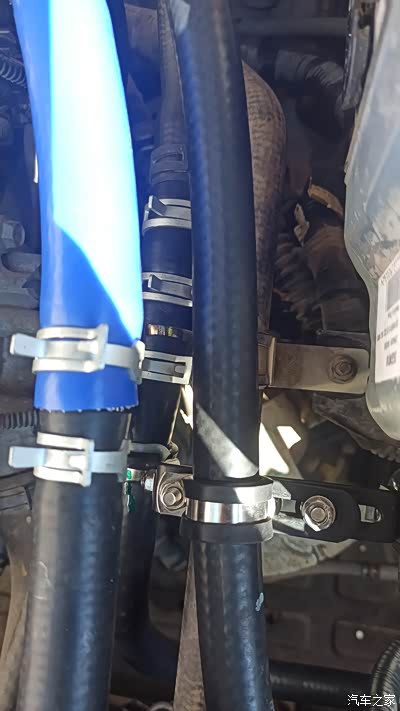

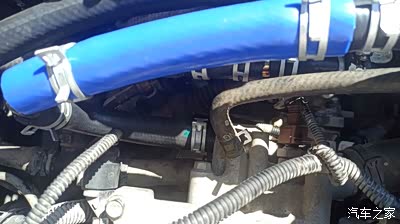

这里用到内径19mm的90°胶管和外径19mm的90°弯头，19mm的胶管

内径19mm胶管和内径16mm的90°弯管用19变16的变径直通接头接在一起

经过短暂的激烈驾驶和检测站的考验目前还没出现问题

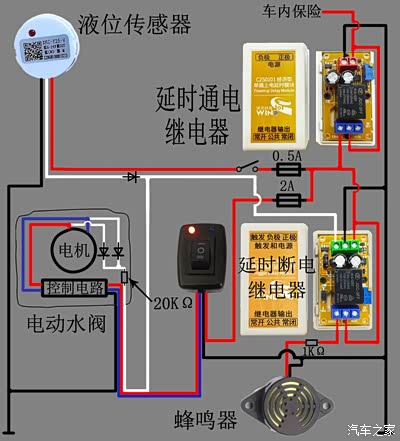

电动水阀的白色电路部分是我自己加装的，用来检测电动水阀电机的工作状态，当电机运行时会向外输出高电平，这个高电平进入延时断电继电器后就会吸合通电，蜂鸣器就发出声音。液位传感器也一样，当检测不到防冻液就会输出高电平，这时蜂鸣器也会出声

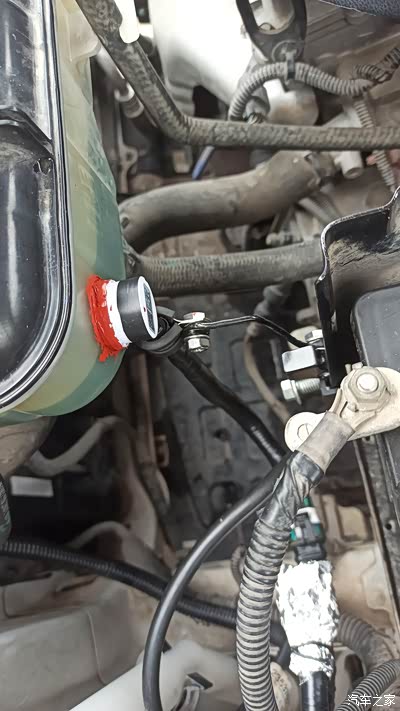

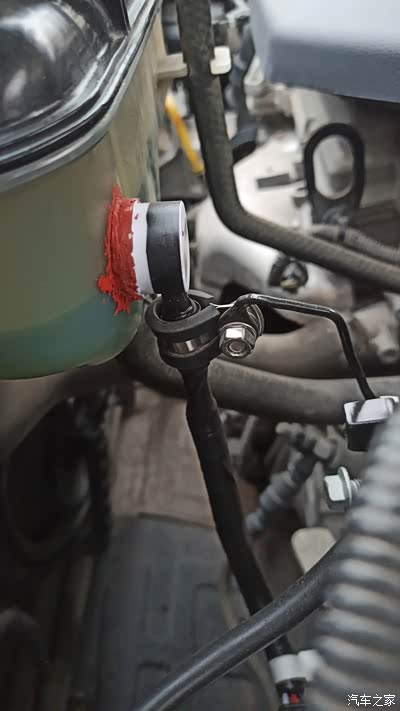

液位传感器中间贴上3M双面胶，在周围再涂上平面密封胶，用铁丝做个固定支架确保可靠
