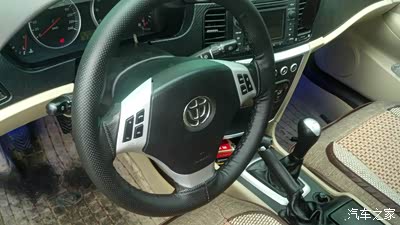

骏捷三幅方向盘控制件改装成功
- 王山而888
- 0浏览 · 2016-05-22 09:16
看坛里还有要改方控的，特别是三幅方向盘的改装例子不多，正好最近刚刚改完，特地发帖以供大家参考。
我改的是2014款天籁混血的CD机带蓝牙的那种，方控有三根线，其中两根正一根负。改导航(有学习功能）的兄弟看看导航后面方控是几根。

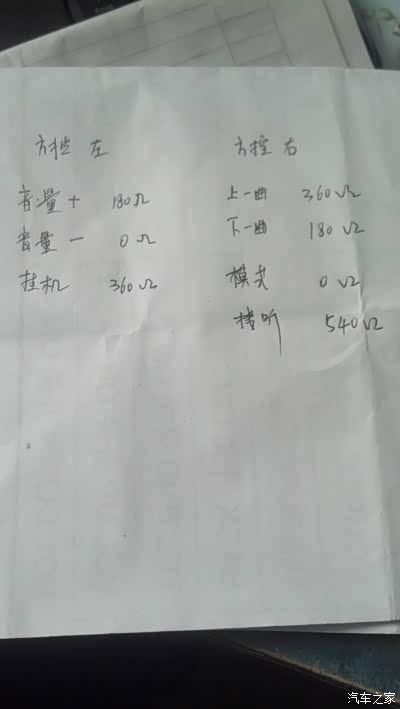

经过实验得各功能大概值

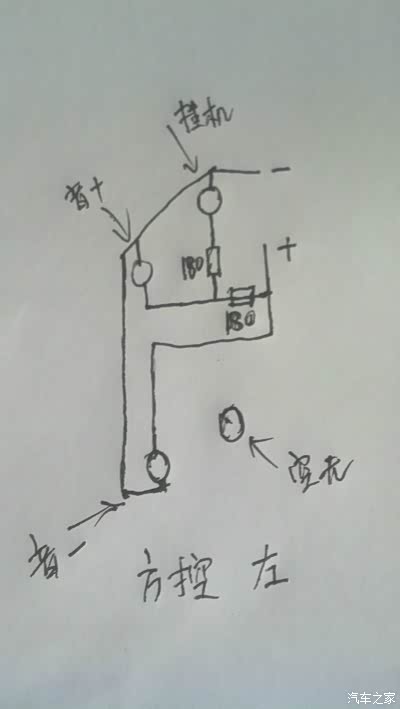

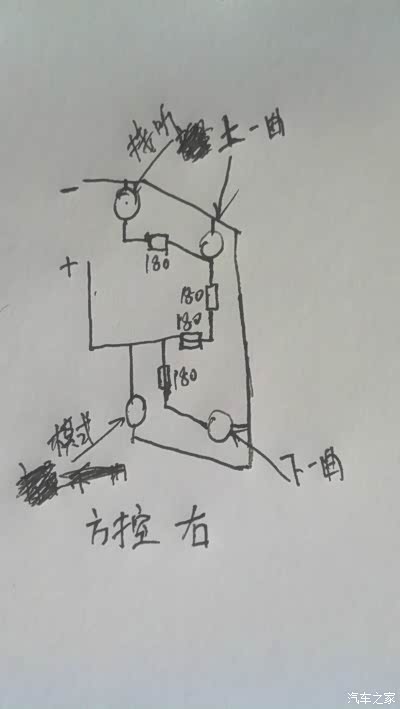

由于不想借用原车右侧方控电板改（万一以后改回来），所以决定左右电板重新做。这是右侧电路图。拆下左侧方控发现里面就缺电路板，其他的都有。
左侧，由于天籁CD在这车可方控以实现七中功能所以空闲一个键。导航的朋友可以想办法利用上。
电路去定好开始采购零件，网上多的是，这是我买的1206贴片电阻180R，
电板2块
按键8只，多买2个备用。

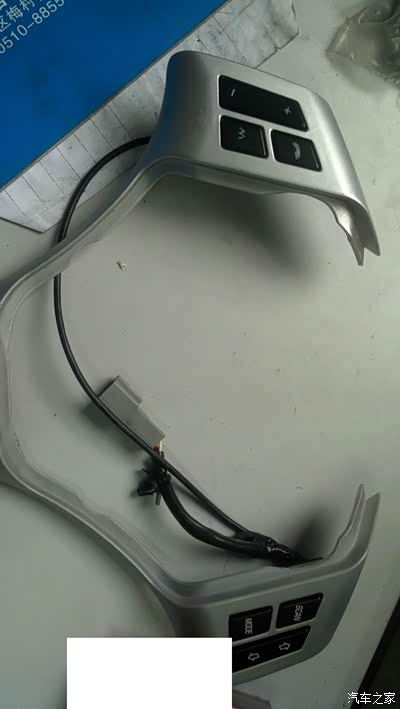

拆下右侧电板（怎么拆在此就不细说了，例子很多）右侧按钮位置布置好。这是左侧。

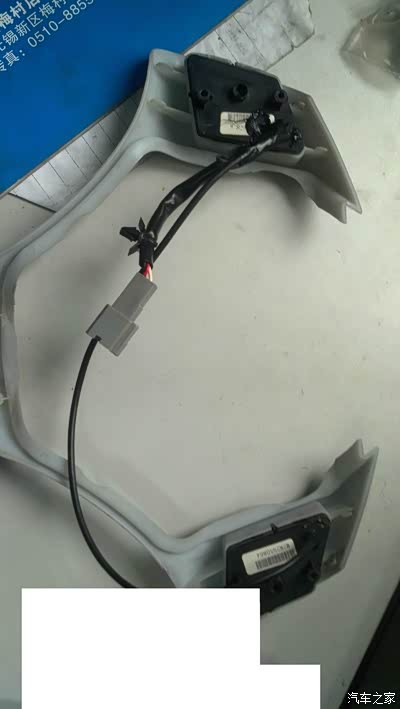

拆下原车右侧电板，此图借用，实际线的颜色与续流环上的对不上去，至少我的对不上，大家接线的时候小心对好脚位，不要颜色对颜色。

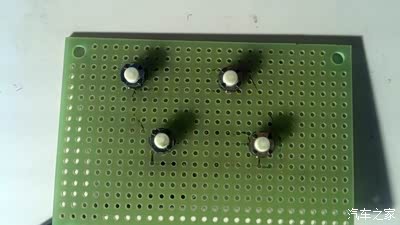

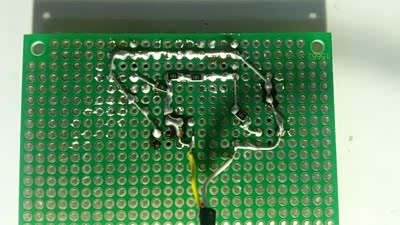

左侧背面，背面焊点不要太高，防止电板放不进

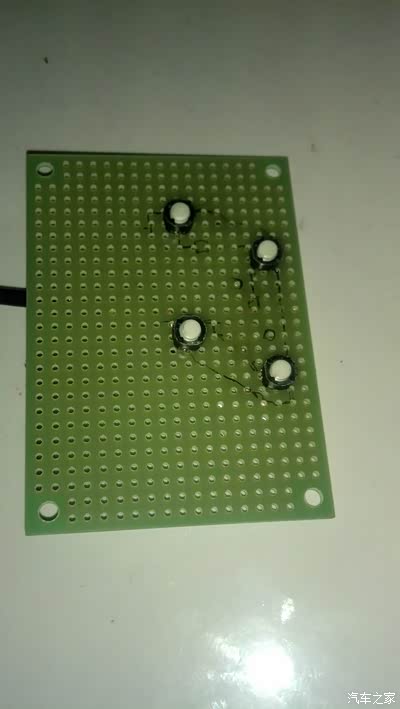

右侧正面

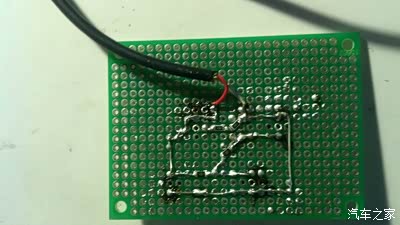

右侧背面

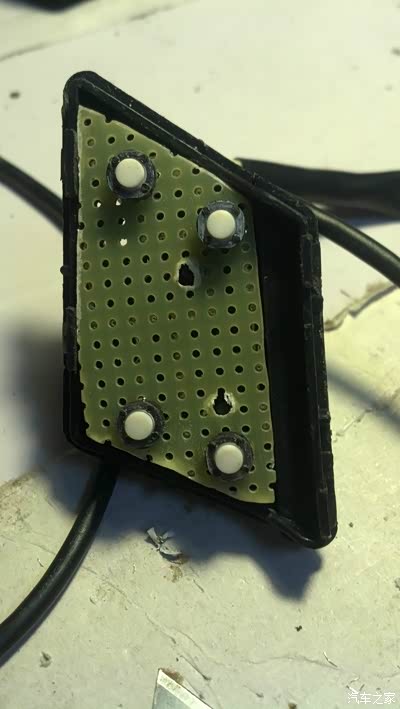

按原车电板形状切割，注意背面电路尽量靠内侧防止被切割断。
由于原车续流环没有多余的空位，所以决定左侧方控正极借用右侧方控小灯的正极，在续流环下端的插头处，把小灯正极线切断重新引出一根线到CD机。

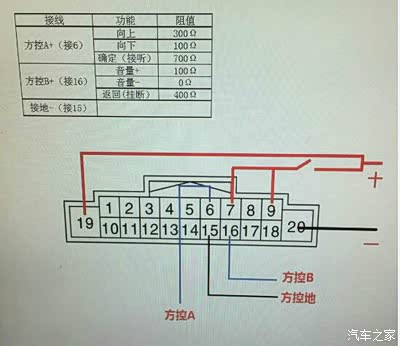

CD端方控对应的脚位（这是2014款天籁的机器）

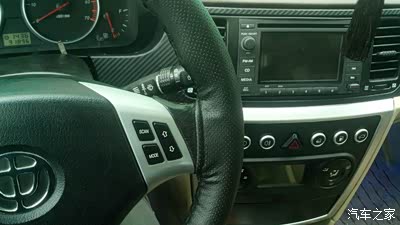

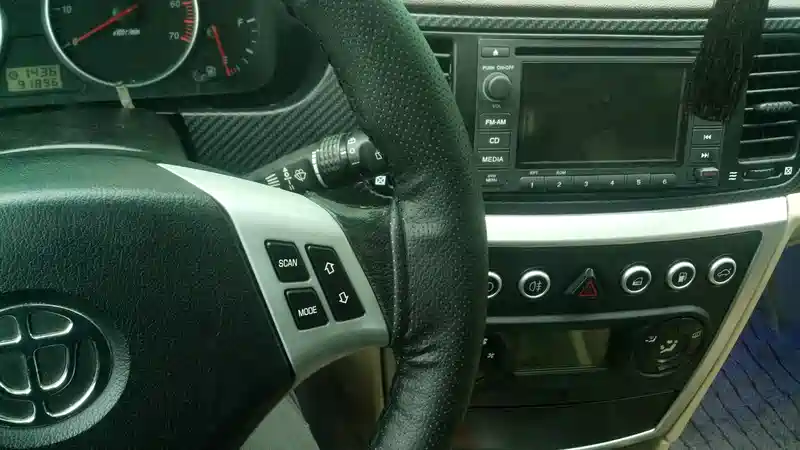

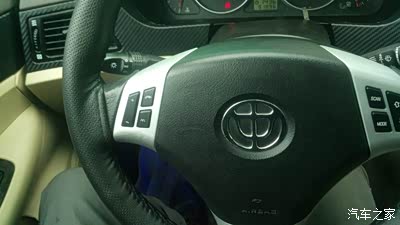

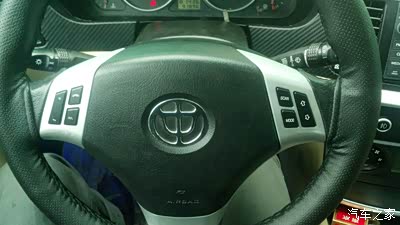

装车测试各功能正常。![]()

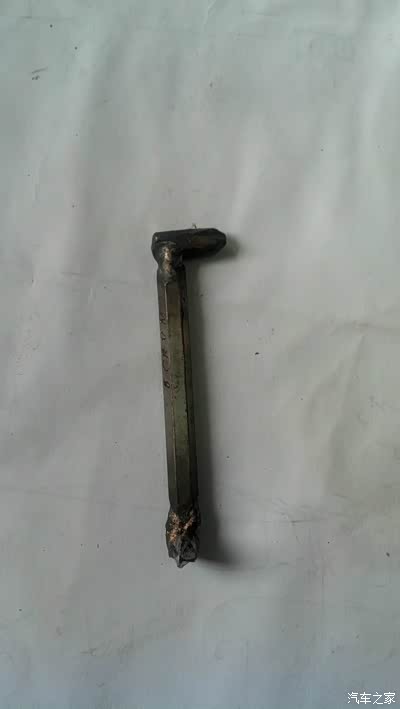

自制拆方控秘密武器，没这个不拆方向盘方控很难拆下。![]()
网购亚麻冰丝做点
四门做了密封，心里作用大点![]()
后轮换了加高弹簧。从此告别塌屁股。
原车鲨鱼鳍换CD后效果差，果断换个长JJ![]()
有宝马范不![]()
