酝酿了一年，不舍得切割最终研究免切割设计竞技杠体，28人耗时一个月赶工，拆卸，扫描，制图，修改，分解，组合，切割，定位，精焊，打磨，比对，改良，喷涂……任劳任怨
研究构造分析数据

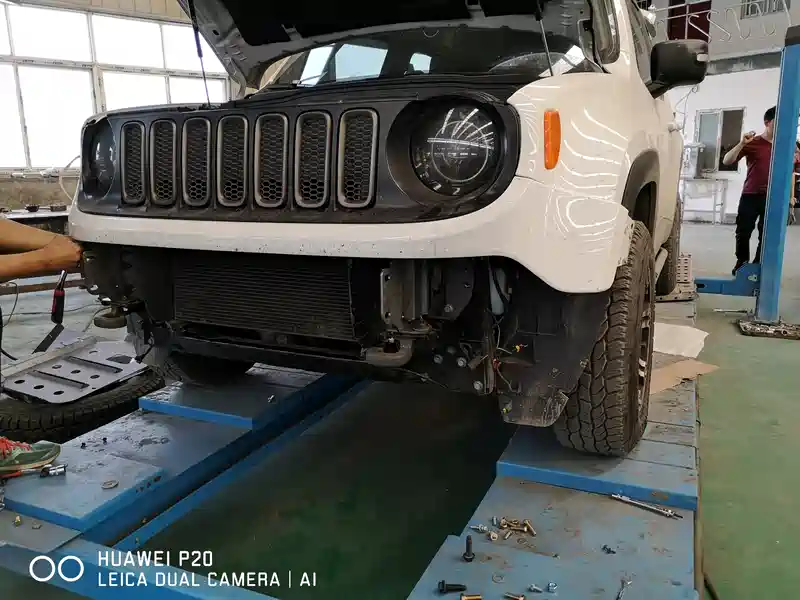

扫描前杠
前杠扫描
扫描后杠
后杠扫描取数据
概念图
溃缩盒底座设计图
溃缩盒底座实际成品图
后杠概念图
前杠示意图
原车前钢梁重量
改装莫派拖车杠重量原车要轻几公斤
只做溃缩盒保留原车拖车钩数据
取数据毛坯后杠成型重量
毛坯前杠重量
首套粗糙杠体成型夜间效果
白天效果，前唇护板，性感红钩
侧前唇
雾灯倒车灯LED
拖车方口，实际尺寸觉得接地角偏大，影响点美观
原车拖车钩
绞盘绳出口
由于仓促，时间紧，某人用车急，数据摘取了，毕竟金属件，误差难免，进一步优化改良中……
后期转向灯日行灯
白天雾灯倒车灯同时开启
晚上效果
倒车影像效果
替换原车雾灯
测试没有故障码出现
众兄弟研讨两侧收缩1.5cm
两侧收了1.5cm
适当两侧下延伸了2cm
不枉费一个月停下手里的所有工作，28个人赶出来的成就感，仅此而已！
