瑞虎一体机拆解及升级功放ic----多图

    去年把瑞虎的虚拟6碟cd换成了路悦一体机，另外加了倒车影像，增加了两个小高音，因作业比较简单，没有发帖子。上周比较清闲，又动起了升级一体机功放芯片的主意。

    先做足功课，查询资料，目前的车载音响和一体机多用TDA7385、TDA7381、TDA7384、TDA7386、TDA7388、TA8263BH、TA8264AHQ、TA8266HQ、TA8275、TA8276、TB2929、TB2939等功放芯片，这些芯片都是晶体管输出，玩过音响的都知道，晶体管输出声音生硬、发毛，比较刺耳，而TDA7850和TDA7854是MOS管输出，音质天然带有“胆管”味道，频响带宽更宽、低阻驱动更强劲。网上也有很多升级成功的先例，大部分反映比原来声音好听了，为了弄清路悦到底用的是神马芯片，周日把在保的一体机拆开了。

    搜索网上，拆这款机子的还没有，大家正好欣赏一下。网上用TDA7850（2*50W）改装的较多，但是有人反映这个芯片温度太高，经过和一些店主聊，确认了这种说法，据说开机5秒手就放不住了，于是选择了TDA7854（2*47W），虽然功率小了点，但是在汽车上谁能开这么大的声音啊！

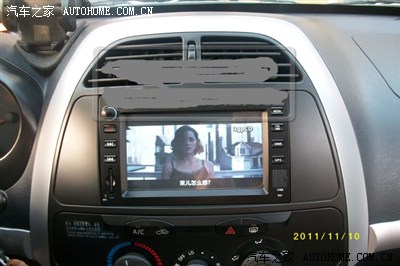

    这张是我去年装上一体机后的总体效果图，这是从别人店里偷来的，需要说明的是店主用我的车做的广告，照片就是拍的我的车，所以我偷回来应该没有什么问题吧！



拆车就不提了，好多人都拆过。

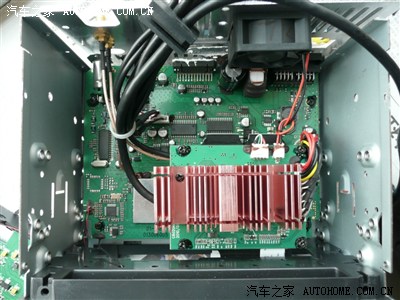

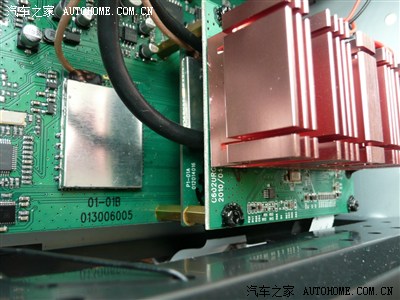

这是把一体机上盖打开后的全景。比一般的一体机多了一个大散热片，这就是硬解压板子吧。

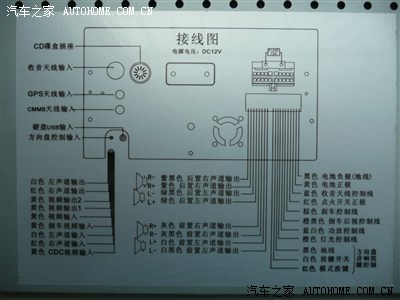

这是上盖，上面有接线图。

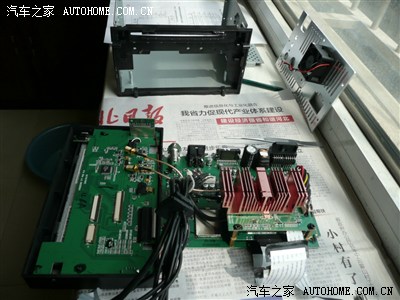

全部拆开后散件集合
下面是最重要的问题---芯片型号了。我在图中标记了信号的输入及输出管脚。
什么，看不清？再来一张

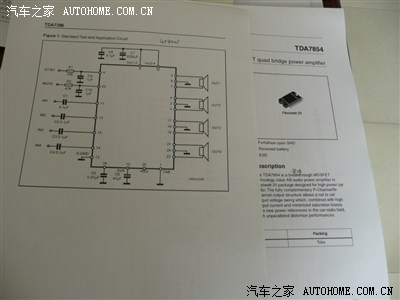

还看不清？不好意思，反正我看清了，是TDA7386。不错，通过他的pda电路图可以看到，和tda7854完美代换，不用改动任何一个元件！！

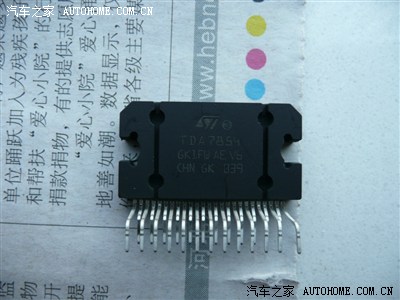

这是网购的传说中的TDA7854，国产的啊，和咱们的虎子一样

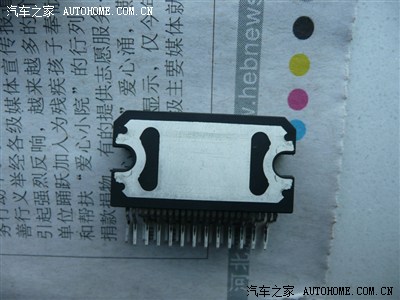

背面

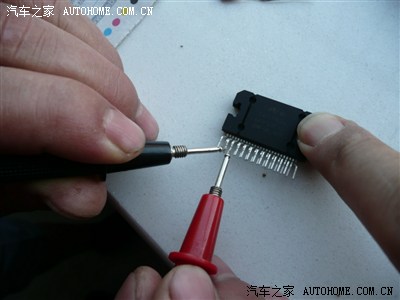

用网上识别打磨的方法测试一下，注意了，我可没有这么多手啊，左面的两只是朋友帮忙的，哈哈

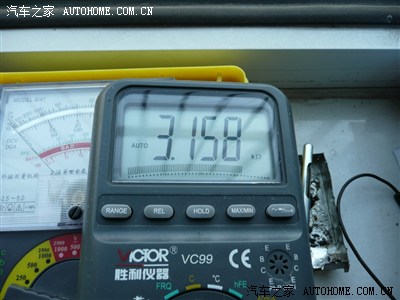

电阻3.158k，是真品。

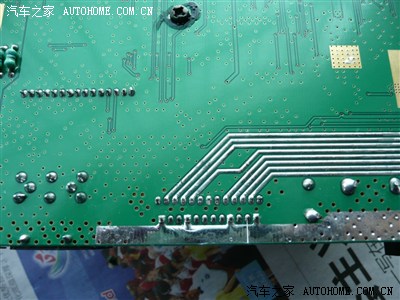

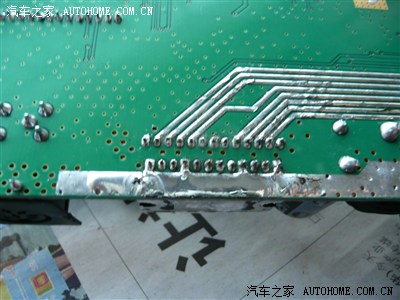

拆卸和焊接过程就略过吧，太繁琐了，我是用热风枪吹下来，然后一点一点焊接的，很累的。这是完工后的图片，背面

这个是拆前的图片，哈哈，焊接质量还算凑合吧。

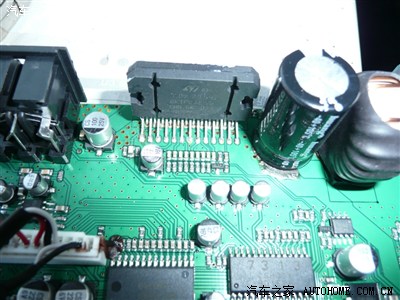

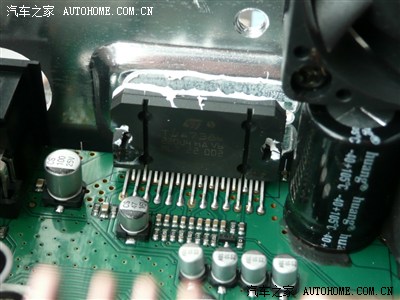

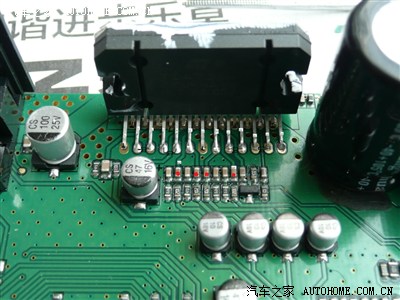

焊接的正面



最重要的事情完成了，先不说效果，下面欣赏一下这个一体机的做工吧

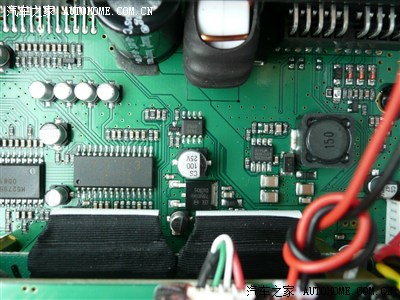

全固体电容，7313和m52795是音视频切换开关



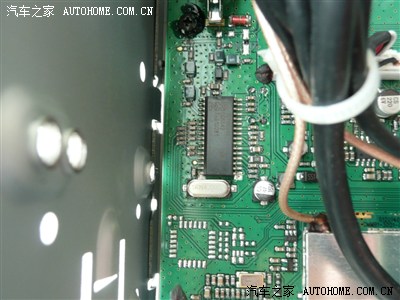

蓝牙消回声抑制ic 和蓝牙模块

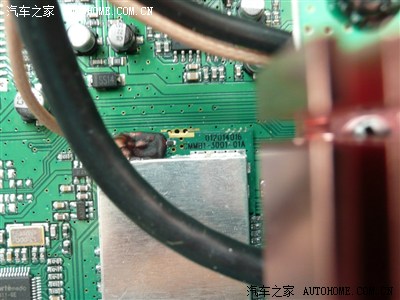

cmmb



TEF6621收音机ic



最重要的东西，cpu来了

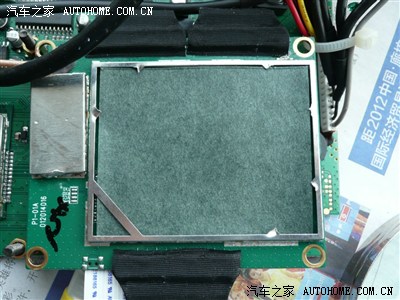

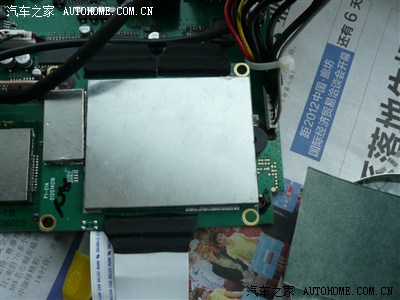

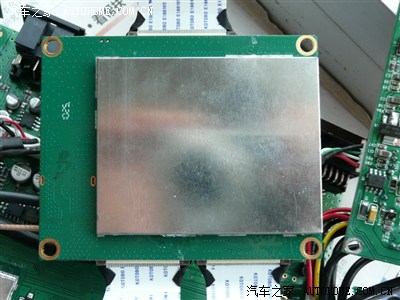

打开上盖，还有一层

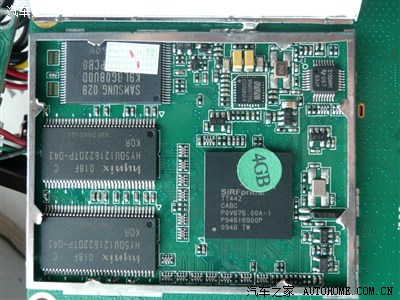

继续打开，真面目出来了，sirftt442的cpu（600M），现代128M内存，三星4G闪存（当硬盘用的）。

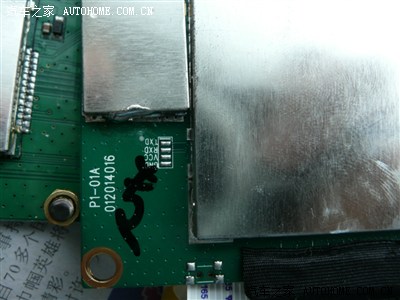

背面一样有屏蔽

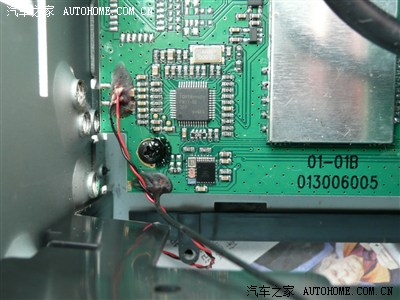

这里还有一个串口接口呢，不知道能否利用起来啊

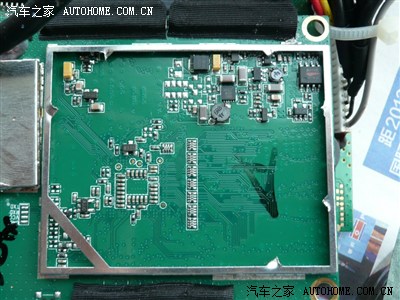

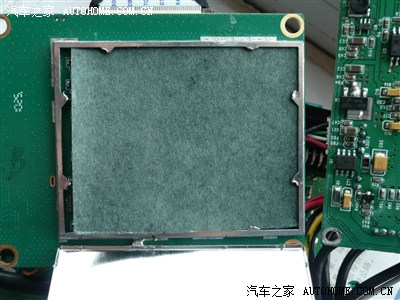

揭盖

背面空空的

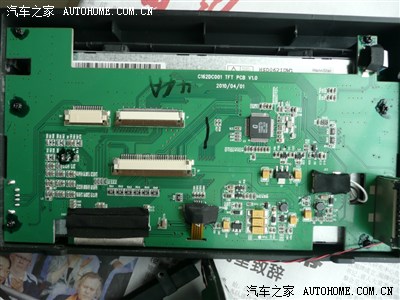

这是液晶屏背面的板子

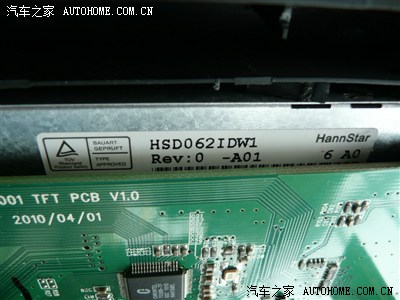

液晶标牌及生产日期

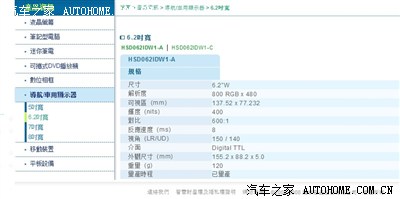

网上找的参数-瀚宇的屏

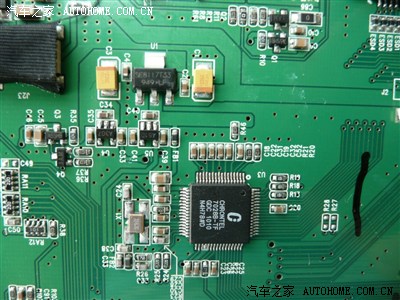

SDTV解码ic

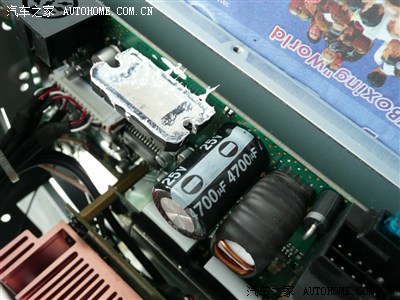

电容、电感及原来的7386背面，原带的25v4700微法电容，已经可以了，就不换10000微法的了

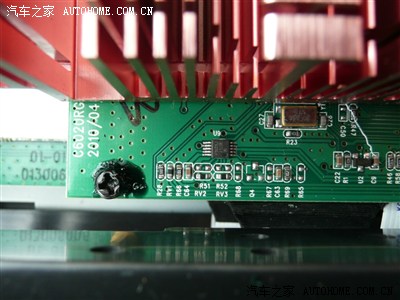

硬解压版生产日期

    全部工作到此为止。谢谢大家观赏。

    最后说一下装车使用后的效果，高音、低音比以前好了，但是不像很多人说的那么明显，可能是瑞虎原带的喇叭不是hifi的吧，不过相比其他合资车的音响也不错了。如果大家有一定的动手能力，推荐换掉原来的ic吧。

    顺便说一下，7854的发热量的确不大，放dj音乐10分钟后散热片也是温的，不错！！！

编辑排版真累啊，五版主看看能否。。。。。嘿嘿，你懂的。先谢谢了。
