小妖手豪导航原功放芯片75610更换7850a的失败过程。

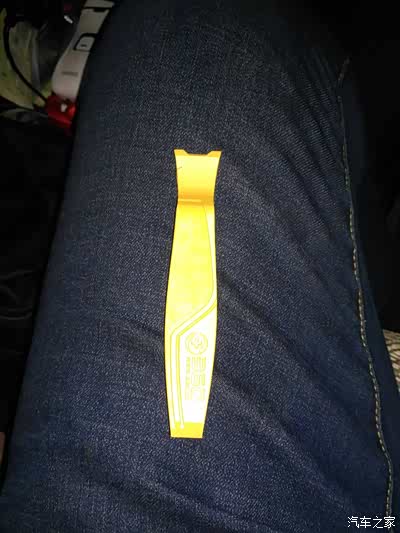

然后然后拆机开始，拆机工具360行车录仪送，很结实很好用O。

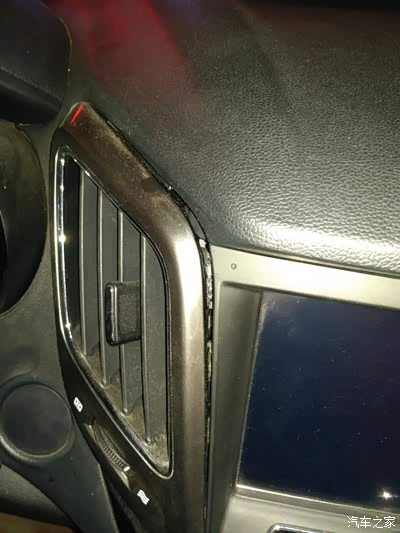

空调出风口开拆。

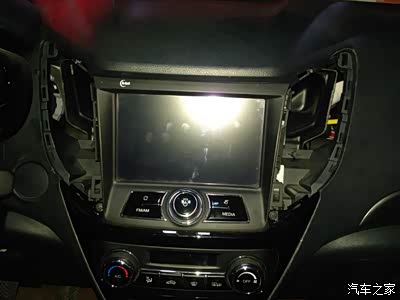

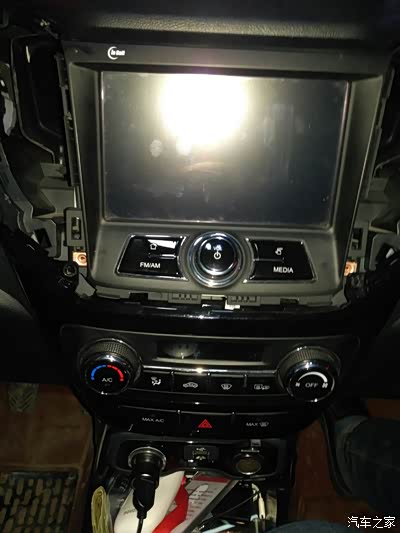

拆完出风口的样子，丑就一个字。

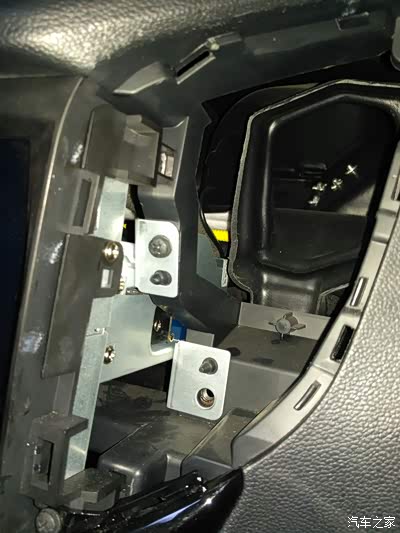

机头固定螺丝，共6个，我就不标位置了。

拆完螺丝先拆下面板，不然机头还是被卡。这个工序推荐饭后进行(用大力，只要你确认6个螺丝拆了，下面板拆了，别怕)

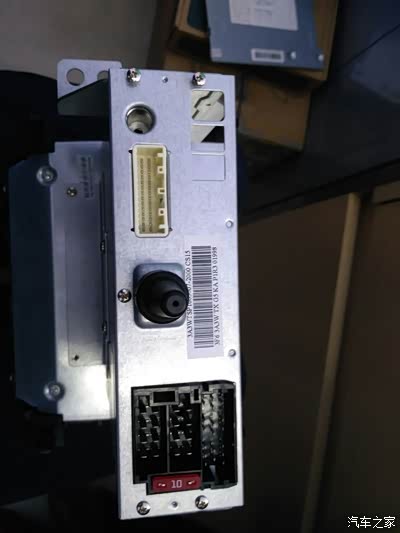

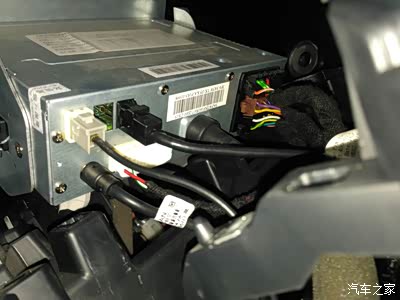

拆出来的机头尾部接线，没有标识，只有部分猜出用途。

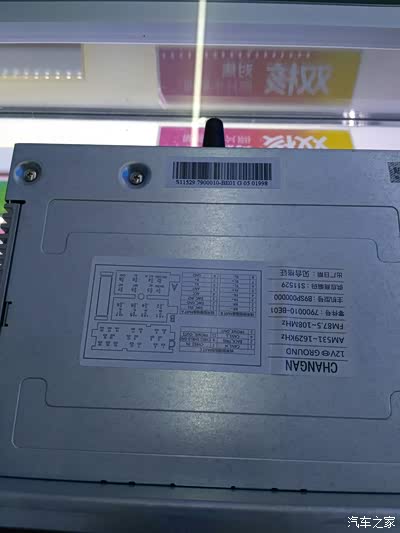

接口定义图，英文的同样用猜。

拆机头上盖。

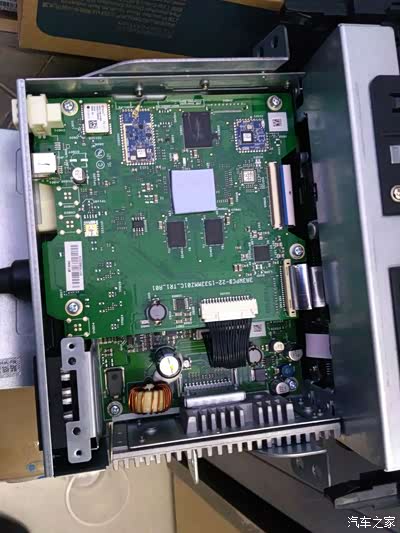

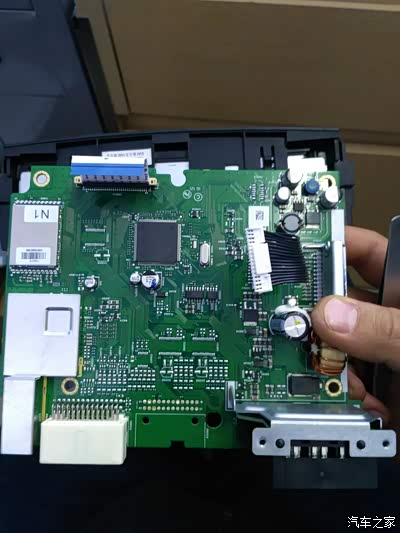

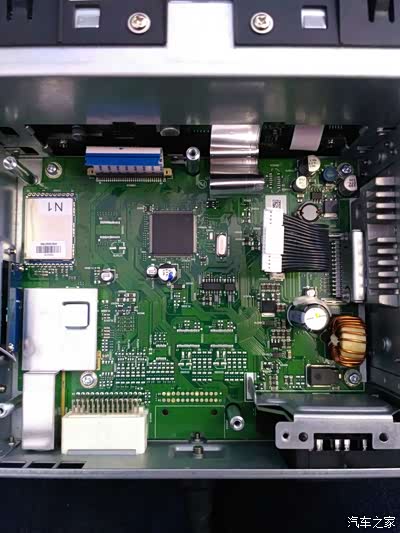

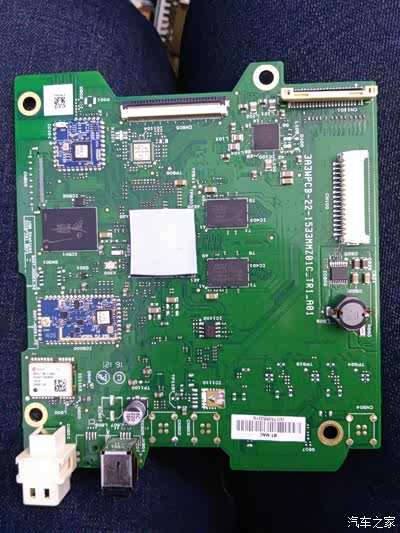

里面两块电路板上电路板cpu,内存，各种小模块。

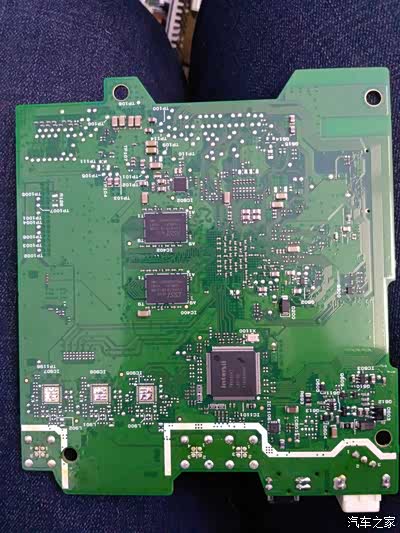

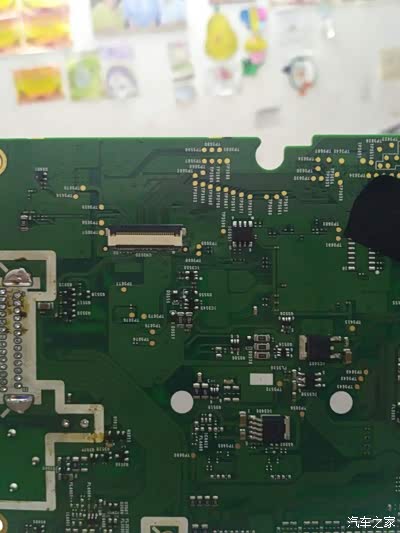

上电路板背面，少了很多元件，谁干的。

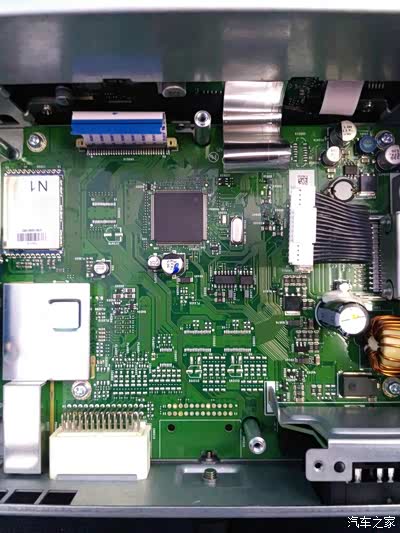

下电路板，这里有三根排线连接上电路板

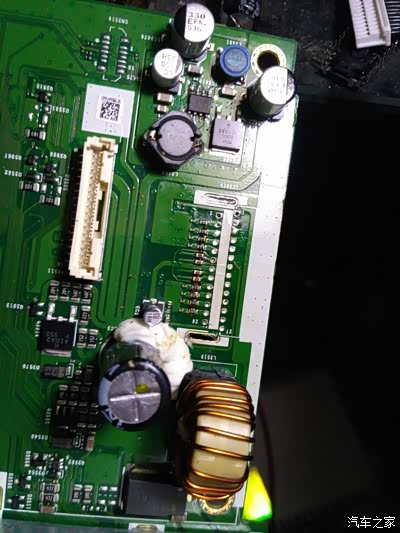

下电路板全貌，少了个接口，谁干的，说出来我保证不打你。

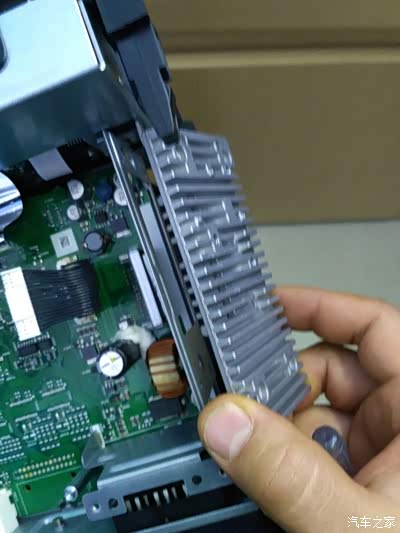

拆散热片。不拆板拿不下来

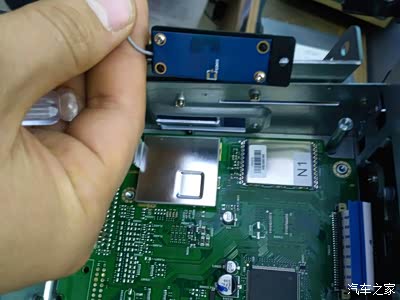

天线一根，记得拆

后铁盖不拆也拿不出电路板。

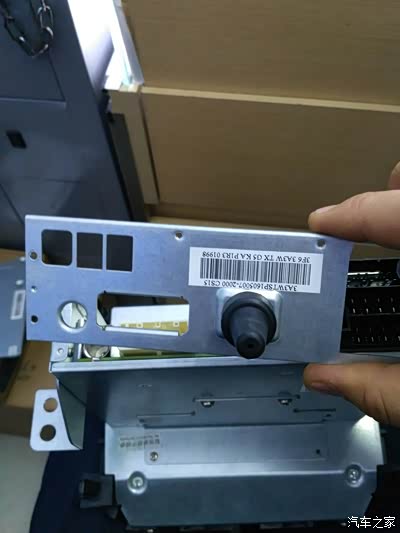

后铁盖拆下。

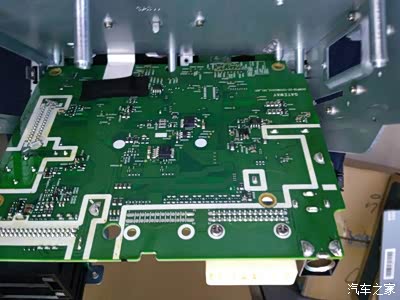

下电路板背面还有排线。

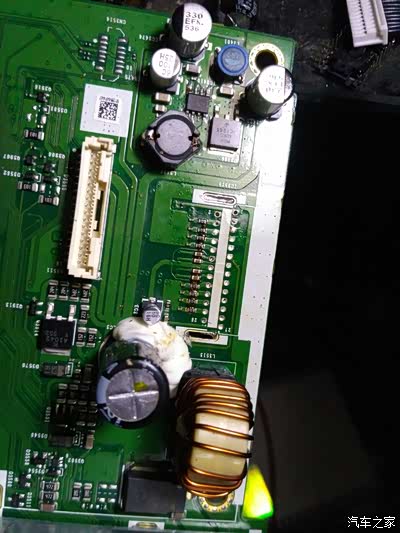

下电路板要改造的板拿下来了。

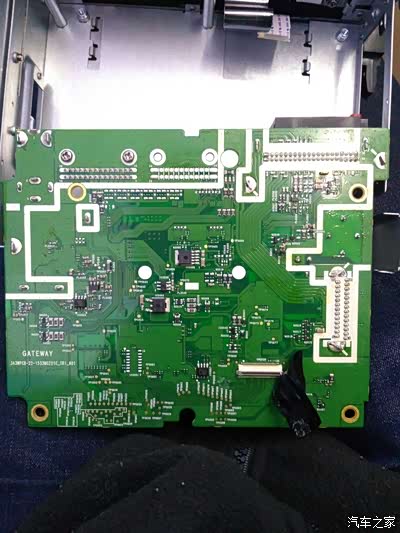

下电路板背面。

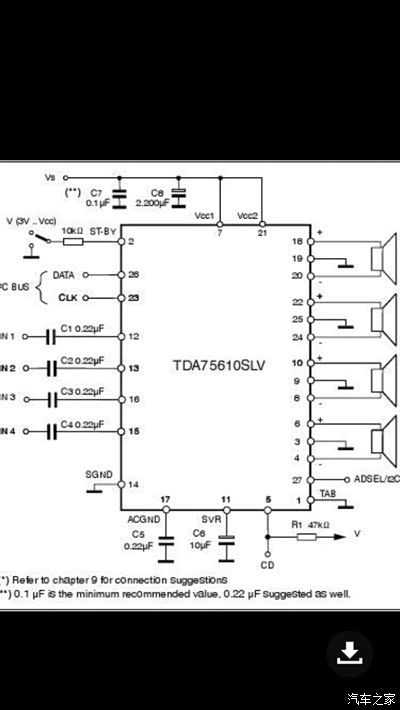

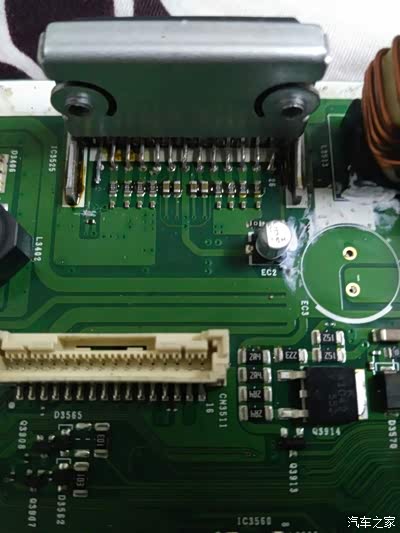

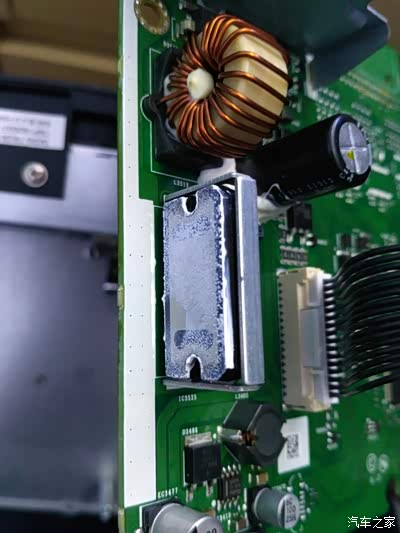

要换的东西，tda75610.一颗弱小的心。

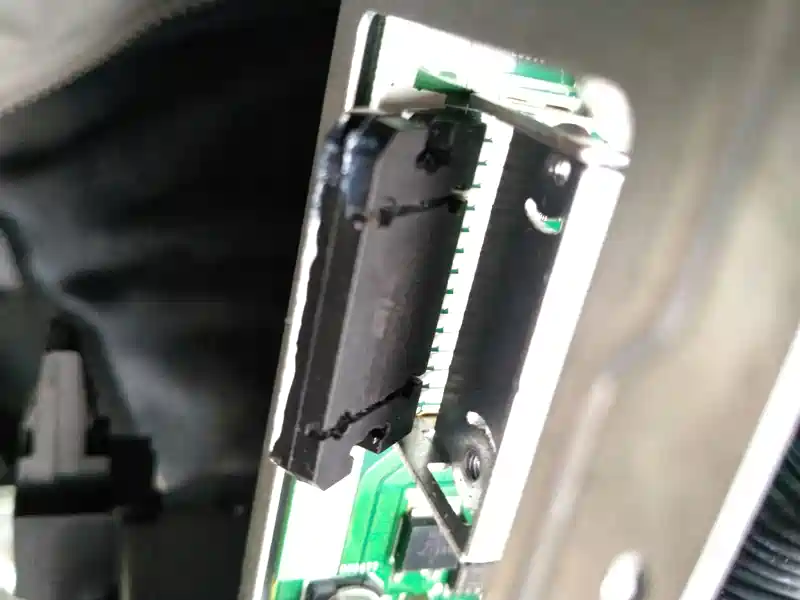

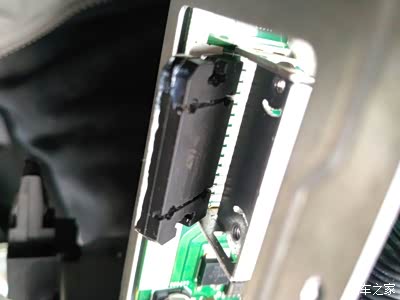

果断拆掉。看到中间4个贴片小电容没，偶合电容？我能静静的哭会吗。

多哭一会。

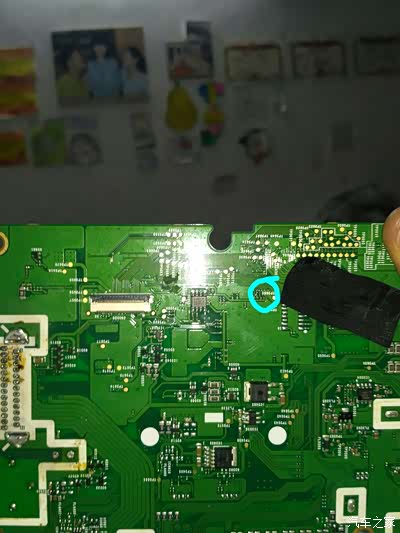

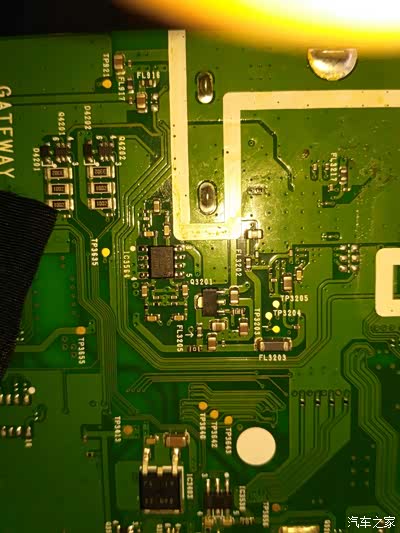

为了找这个芯片23.26.脚，蓝色标示区内。累啊，多层电路板，纤维板中间走线。

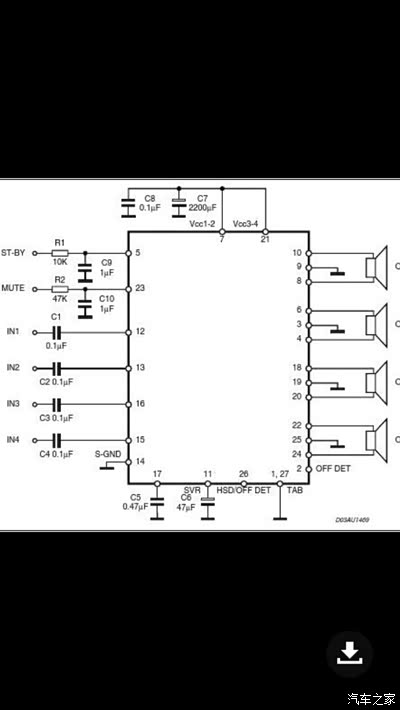

换芯了26脚小阻拆开，23脚功能跟原芯片不同，有太多不定性。(事实是以后的改动中我拆23芯脚电阻跟不拆。跟把旁路拆了都不正常)文尾解释

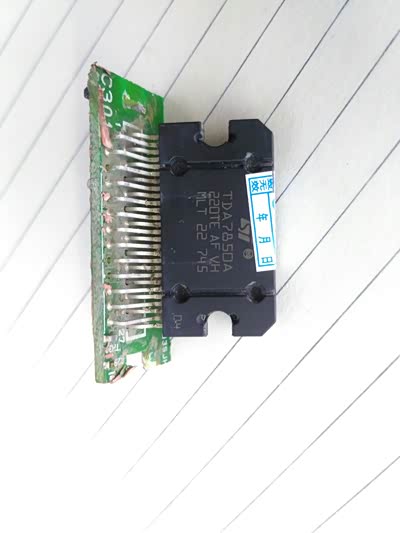

芯片2脚翘起不接，电路板上原5脚切断掉，电路板上2脚飞线5脚。旁边滤波电容换掉

这个4558运放找了半天不知道什么用。好像麦克风放大不知道猜对没有。

为什么没图了，因为改完了。声音立马高大上了。跟原来的75610不是一个档次，可是泪奔了，屏幕有时亮有时不亮，有时白屏，倒车影像沒有。(中间省略n个日夜，各种尝试。回头看之家的改帖才发现都是改的cd机头，没有人改过我的这种导航一体机大屏的。)完全没有资料可以借鉴，你没有图纸可以查找，两眼一抹黑呀。鉴于音效我本来都打算放弃屏了，但是没倒车影像接受不了啊。新手用惯了倒车影像。
~aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
失败的总结，了解不足，没资料可查。小妖的机头真心不适合改。多层(可能四层)电路板，超小贴片件，根本没焊接位置，两芯片23脚功能完全不同。(一个数据，一个模拟)

~aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
最后还原基本法，一切回到起点。失败也不是完全的，只是不适用我的小妖。且如果是不带导航大屏因该不影响。经过分亨出来希望有高人指点。帖子手机随写随发，错误不全之处见谅
