宝骏560主机加装4.1声道音频信号输出，同时加强收音抗干扰
- zlung
- 0浏览 · 2016-04-11 00:34
本人中配，改装加装、折腾不断，特别是改音响。
一开始，先普通改灯，并加装了前门三分频单元、后门同轴。
见《 忍不住，560还是被我改装了》http://club.autohome.com.cn/bbs/thread-c-3677-46415567-1.html
见《 忍不住，560还是被我改装了》http://club.autohome.com.cn/bbs/thread-c-3677-46415567-1.html
再下来，暗线加装前、后记录仪，原车屏不拆中控加侧视摄像头（独创方法），加装后视镜加热（完美控制方法）。
一个人自己摸索改装，没拍照片，没写作业。
一个人自己摸索改装，没拍照片，没写作业。
再下来，尝试购买无损数字功放改善音质。http://club.autohome.com.cn/bbs/thread-c-3677-48976329-1.html
过年期间，把机头拆了，研究改装音频输出。抛弃数字类功放的失真音质和数码声。不过，不小心把机头排线拆坏。http://club.autohome.com.cn/bbs/thread-c-3677-49637856-1.html
后来本想直接换个安卓导航机头，但始终不能舍弃原车主机的便利操作界面以及功能，所以再收一个中配机头继续折腾。
后来本想直接换个安卓导航机头，但始终不能舍弃原车主机的便利操作界面以及功能，所以再收一个中配机头继续折腾。
在拆机过程中，琢磨出一些车友想了解的音响改装方法，也对原车机头内部有了一些初步了解，所以写了一篇《宝骏560音响改造方案全系列，附音响改装9套方案，其他车也适用》
http://club.autohome.com.cn/bbs/thread-c-3677-49518047-1.html
感谢版主给了个我在之家里面的第一个精华贴
http://club.autohome.com.cn/bbs/thread-c-3677-49518047-1.html
感谢版主给了个我在之家里面的第一个精华贴
接下来，收到一个广西来宾车友的中配机头，自己初步改出RCA接头（未加运放直接从功放板引出4个声道），并购买AB类四路功放，也升级已升级过的喇叭，从8个喇叭升级到10个。
为了完美改出RCA，以及后期加装单路数字功放和后备箱12寸低音炮，所以才有了今天这篇帖子，通过音频输出信号板，增加原车机头4.1声道音频输出。
正题开始，请往下看图文：
为了完美改出RCA，以及后期加装单路数字功放和后备箱12寸低音炮，所以才有了今天这篇帖子，通过音频输出信号板，增加原车机头4.1声道音频输出。
正题开始，请往下看图文：

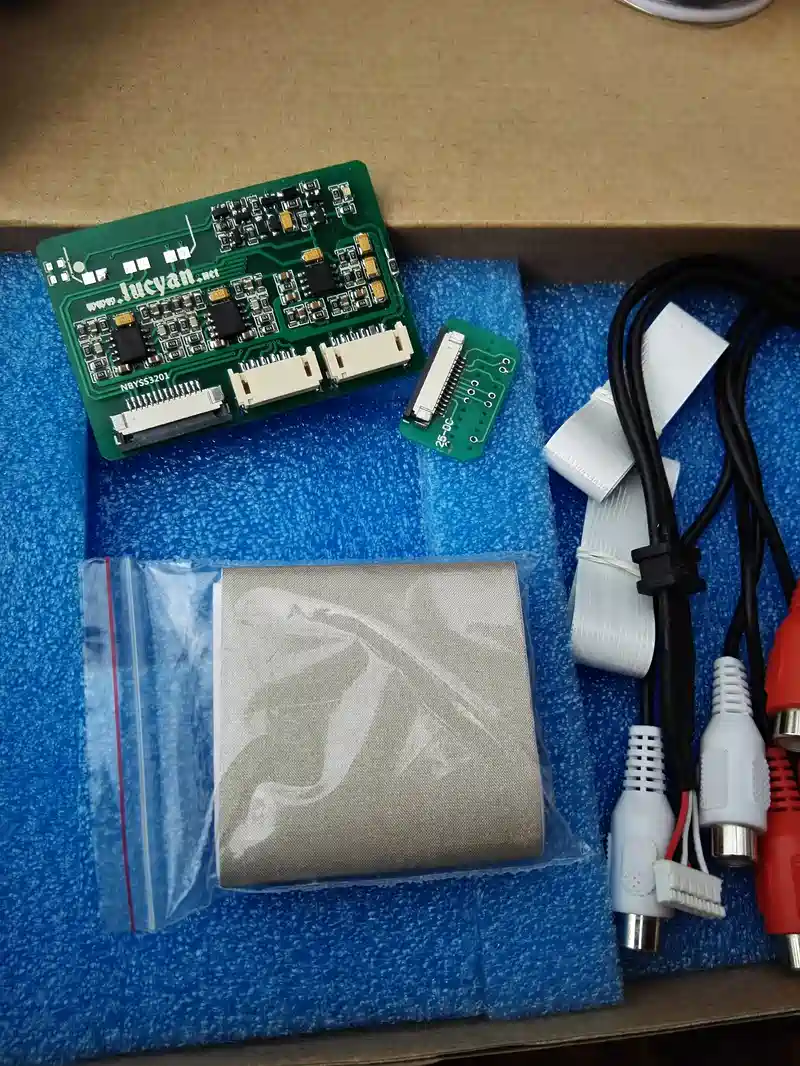

这个就是主角，音频信号板，特点：改装简单，相对直接引线无底噪，且多了一路重低音输出，还有一条功放控制电源线。彻底抛弃万恶的高转低。
但是做工和用料挺差的，最边上的电阻有手工补焊的痕迹，运放芯片也是打磨，不够还是能够看到有个8字，因此推断应为最便宜的jrc4558。后来按我个人喜好自行搞了两颗OPA2107AU贴片双运放，34元一颗，效果很好，声音通透多了。原来的运放真是垃圾。
但是做工和用料挺差的，最边上的电阻有手工补焊的痕迹，运放芯片也是打磨，不够还是能够看到有个8字，因此推断应为最便宜的jrc4558。后来按我个人喜好自行搞了两颗OPA2107AU贴片双运放，34元一颗，效果很好，声音通透多了。原来的运放真是垃圾。

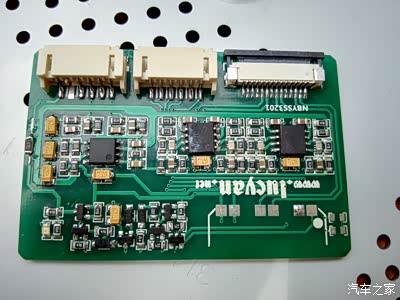

来个特写。未焊接的地方，是给大众等一些车子加解码板的，我们560的机子不用解码，省了不少钱。
但是做工和用料挺差的，最边上的电阻有手工补焊的痕迹，运放芯片也是打磨，不够还是能够看到有个8字，因此推断应为最便宜的jrc4558。后来按我个人喜好自行搞了两颗OPA2107AU贴片双运放，34元一颗，效果很好，声音通透多了。原来的运放真是垃圾。
但是做工和用料挺差的，最边上的电阻有手工补焊的痕迹，运放芯片也是打磨，不够还是能够看到有个8字，因此推断应为最便宜的jrc4558。后来按我个人喜好自行搞了两颗OPA2107AU贴片双运放，34元一颗，效果很好，声音通透多了。原来的运放真是垃圾。

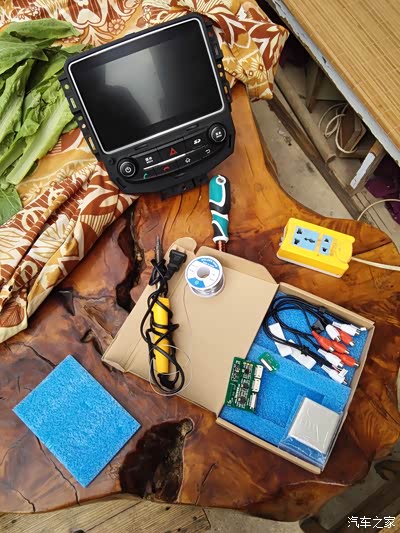

必要的工具：电烙铁、T8梅花螺丝刀，一些绝缘胶布，一把剪刀。

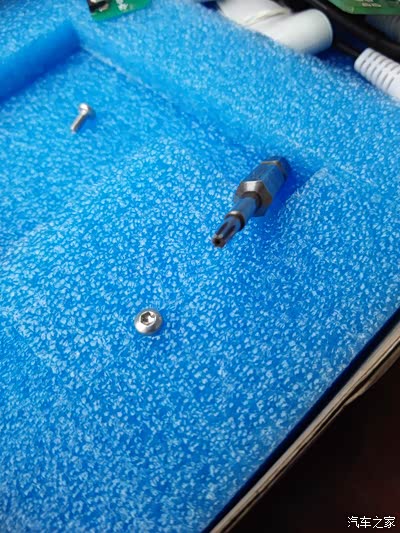

560主机全部使用T8梅花螺丝

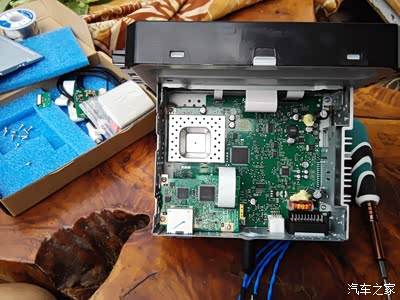

拆解主机。先把三面的螺丝去掉，拆上盖。要小心翼翼地去掉排线，否则我又要再买一个机头啦。
继续拆，把底板拆掉为止
插播0：

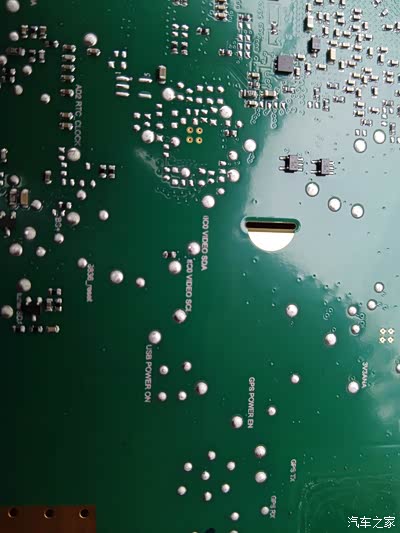

这里看到两个VIDEO字样的焊点，可惜不是视频输出端。
主机内部更多细节，请看我之前发的贴子
这里看到两个VIDEO字样的焊点，可惜不是视频输出端。
主机内部更多细节，请看我之前发的贴子
插播1：

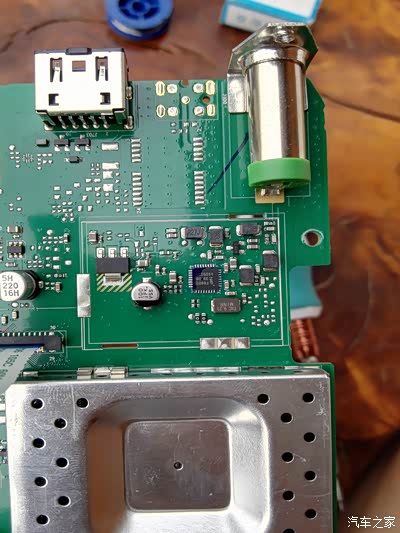

这个就是收音机模块了，果然是省钱的机子，一个金属屏蔽盖都省掉，每次打开LED远光灯，就被干扰，所以想尝试一下，改善一下收音抗干扰。
这个就是收音机模块了，果然是省钱的机子，一个金属屏蔽盖都省掉，每次打开LED远光灯，就被干扰，所以想尝试一下，改善一下收音抗干扰。
插播2：

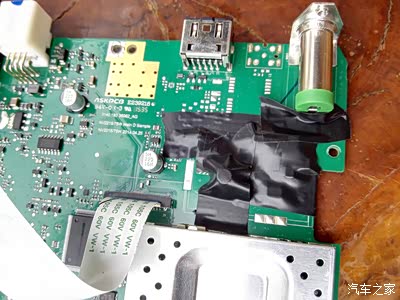

贴上绝缘胶布
贴上绝缘胶布
插播3：

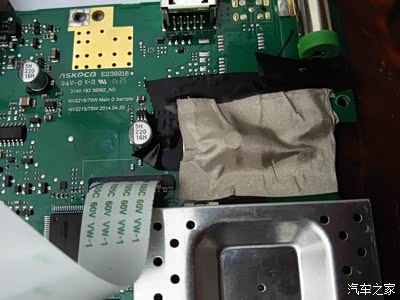

贴上一层金属胶带，必须贴到地线上，而且不能贴到别的线路。
为加强效果，再贴多一层，不过忘了拍照。
插播结束！
特别提醒：拆了机头，一定要想办法对收音模块做屏蔽，扛干扰能力真的大大增强，收音信号好了许多许多。
如果没有金属胶布，可以剪一个牙膏壳做，记得和地线连接上，否则没效果。
贴上一层金属胶带，必须贴到地线上，而且不能贴到别的线路。
为加强效果，再贴多一层，不过忘了拍照。
插播结束！
特别提醒：拆了机头，一定要想办法对收音模块做屏蔽，扛干扰能力真的大大增强，收音信号好了许多许多。
如果没有金属胶布，可以剪一个牙膏壳做，记得和地线连接上，否则没效果。

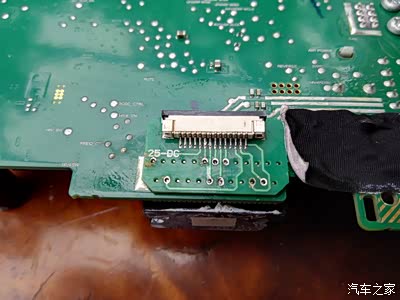

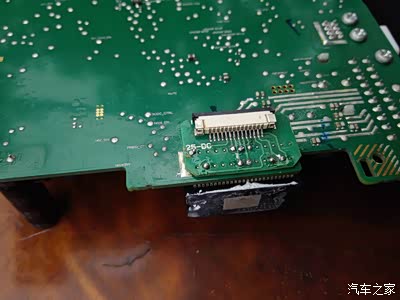

把信号板的连接小板放到功放IC的针脚背面，看到小板上有焊锡的焊盘孔了吗？
当你用焊锡和电烙铁堵住那9个小孔，就已经完成本次改造最重要的部分了，新手也会，真的很简单。
当你用焊锡和电烙铁堵住那9个小孔，就已经完成本次改造最重要的部分了，新手也会，真的很简单。

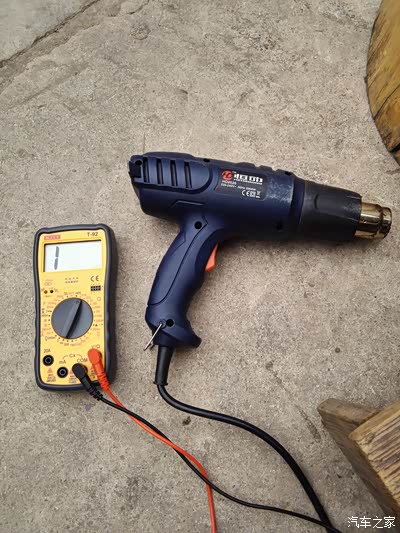

由于我原先已焊接过部分针脚，焊点突出，所以我需要使用热风枪吹一下，否则不好焊。
以前没动过这些针脚的，不用像我一样用热风枪
焊完了就用万能表检查一下线路，这也是必须的
以前没动过这些针脚的，不用像我一样用热风枪
焊完了就用万能表检查一下线路，这也是必须的
看我的手工，是不是很糙？过得去够用就得了。然后就是接连接排线，把运放板安装到机壳内或机壳外。
本想装在机壳内部的，那是最完美的做法，因为可以防止误碰到加装的线路板，而且输出端子上有橡胶卡头，在铁板上开好准确的口，可以防止线路被暴力扯拉。

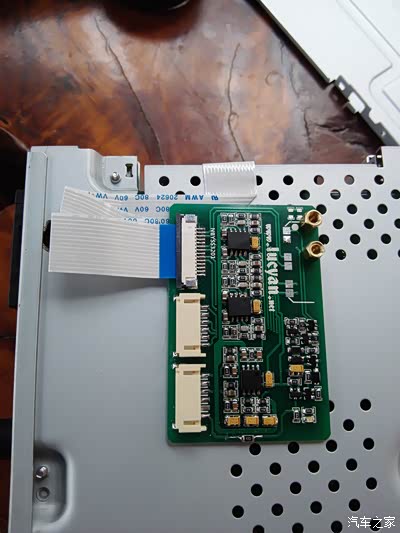

可惜，我手头没合适的工具，也不想花太多时间，就选择将信号板安置在机壳外部下方。
我用了两个螺丝铜柱和螺母，在电路板空位出钻孔，固定起来，很稳。
同时把过长的排线折叠起来，准备固定。
可惜，我手头没合适的工具，也不想花太多时间，就选择将信号板安置在机壳外部下方。
我用了两个螺丝铜柱和螺母，在电路板空位出钻孔，固定起来，很稳。
同时把过长的排线折叠起来，准备固定。

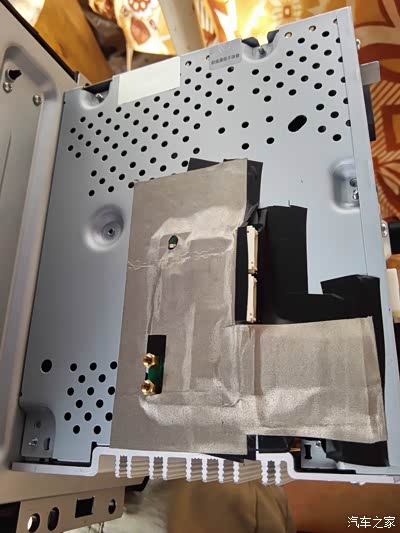

一专心干活，我又漏拍了。这张已是完工的照片。
没拍下的过程就是，用绝缘胶布把电路板贴满，用金属胶布贴上，也把排线贴上加以屏蔽干扰。
金属胶布上留了两个孔，一个是螺丝铜柱，一个是信号板的工作指示灯
没拍下的过程就是，用绝缘胶布把电路板贴满，用金属胶布贴上，也把排线贴上加以屏蔽干扰。
金属胶布上留了两个孔，一个是螺丝铜柱，一个是信号板的工作指示灯

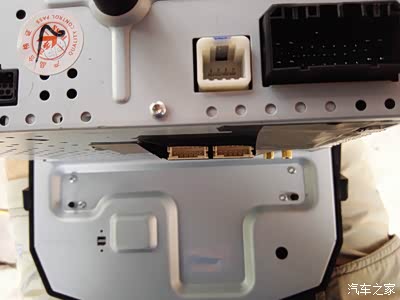

看，效果怎么样？只比原来的厚了几毫米，根本没影响

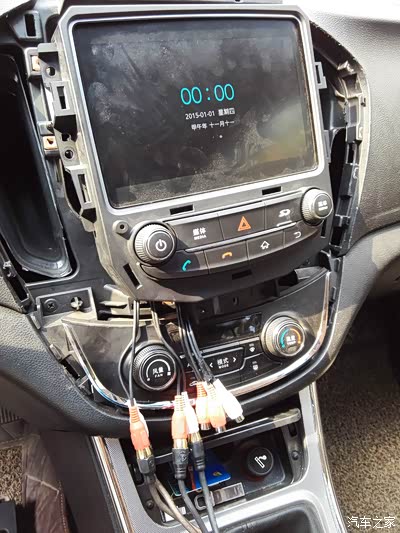

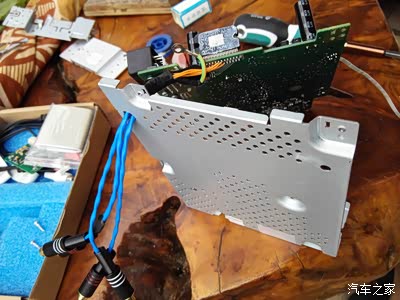

插上音频端口，先试机一下。
效果嘛，肯定没有用了高转低之后的高音噪音和低音欠缺，原始音源纯净输出。
比起直接引线搞出RCA音频输出，改善了信号电压略小，以及开机有冲击声等问题。
效果嘛，肯定没有用了高转低之后的高音噪音和低音欠缺，原始音源纯净输出。
比起直接引线搞出RCA音频输出，改善了信号电压略小，以及开机有冲击声等问题。
晚了，洗洗睡，听说今晚南宁下冰雹。
