1.5T精英福克斯免破线副厂倒车影像教程，效果媲美原厂！
- 成都车友8835708
- 0浏览 · 2016-11-24 15:59
此为15款教程，17款不用拆中控！！不需要加装所谓副厂导航模块，请不要弄混淆了！所有材料：线束+摄像头+ELM327
15、17款全新福克斯倒车影像线束副厂效果媲美原厂免破线无损安装。
福克斯2015、2017款1.5T精英可以免破线安装副厂倒车影像了，重点是：免破线！！采用原车预留倒车影像电源接口取电！！最最重要的是：价格不到原厂的1/4！！
同样有倒车雷达显示！同样的清晰度！同样有后视保持功能！从R档切换到D档，当车速达到7KM，（如果刷了行车落锁，当自动落锁时）摄像头会自动退出工作。
看过运动版自带的原厂摄像头效果，跟我的一样！！这是由屏幕分辨率决了的。注意副厂摄像头要买600线清晰度的（600线是指清晰度，不是价格！！！）。下面开始教程。
写贴子的目的是为了让更多的车友知道其实福克斯1.5T精英可以有非常经济实惠的免破线高效果倒车影像方案！节省的钱可以去换一套运动包围了。
15、17款全新福克斯倒车影像线束副厂效果媲美原厂免破线无损安装。
福克斯2015、2017款1.5T精英可以免破线安装副厂倒车影像了，重点是：免破线！！采用原车预留倒车影像电源接口取电！！最最重要的是：价格不到原厂的1/4！！
同样有倒车雷达显示！同样的清晰度！同样有后视保持功能！从R档切换到D档，当车速达到7KM，（如果刷了行车落锁，当自动落锁时）摄像头会自动退出工作。
看过运动版自带的原厂摄像头效果，跟我的一样！！这是由屏幕分辨率决了的。注意副厂摄像头要买600线清晰度的（600线是指清晰度，不是价格！！！）。下面开始教程。
写贴子的目的是为了让更多的车友知道其实福克斯1.5T精英可以有非常经济实惠的免破线高效果倒车影像方案！节省的钱可以去换一套运动包围了。

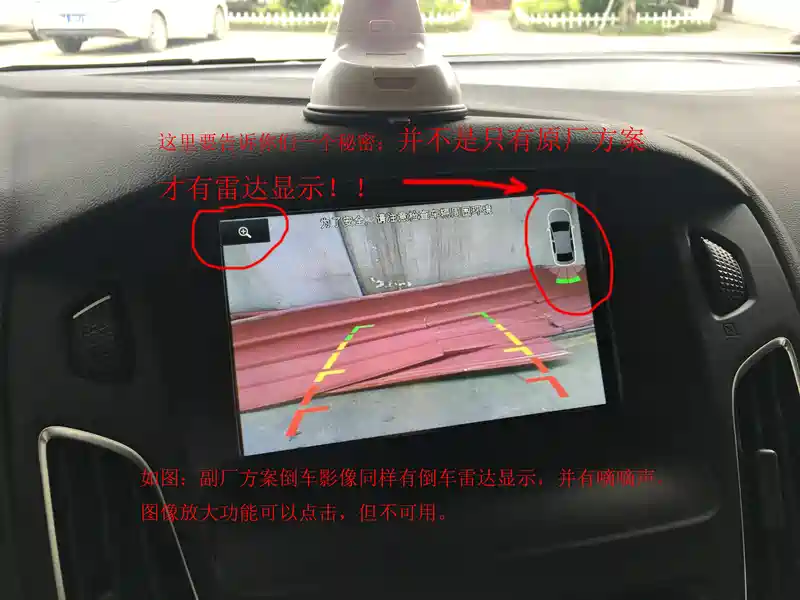

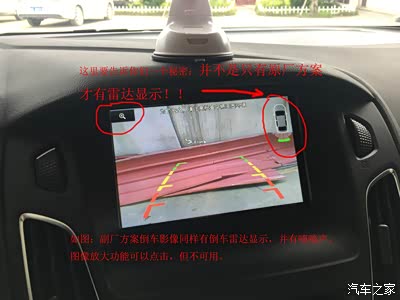

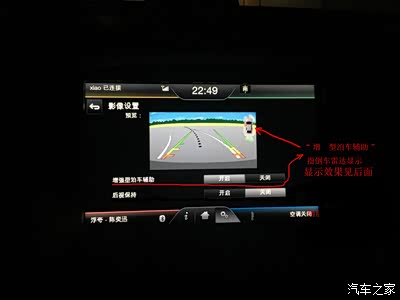

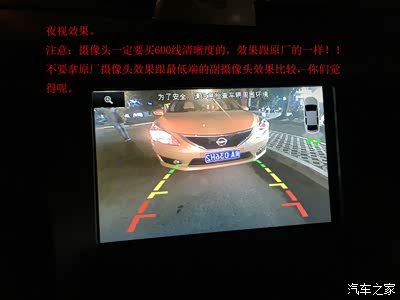

副厂装好后的效果图。注意圈出来的地方。图像很清晰。倒车雷达能看也能响。同样有后视保持功能！从R档切换到D档，当车速达到7KM，（如果刷了行车落锁，当自动落锁时）摄像头会自动退出工作。

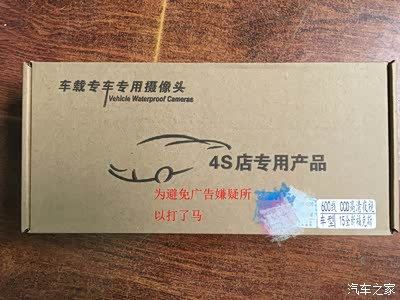

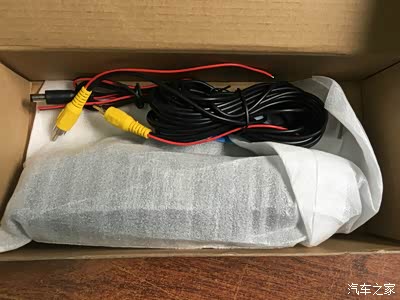

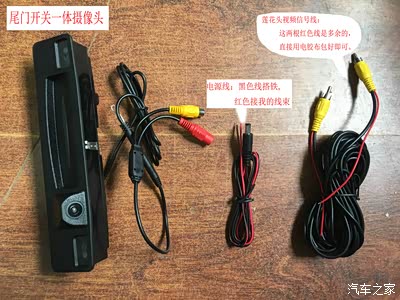

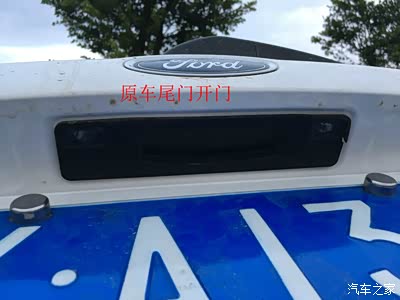

某宝买的尾门开关一体的摄像头，这是600线清晰度的3089芯片的摄像头，效果不输原厂。请不要拿渣渣像素的副厂来比。

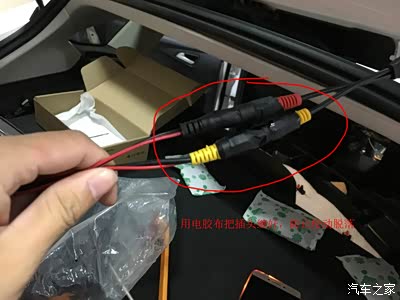

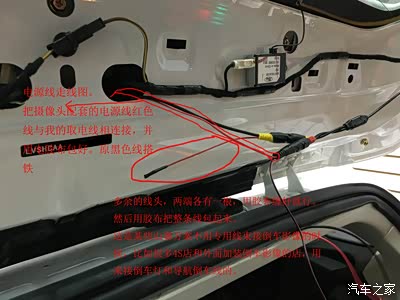

中间的电源线，黑色线搭铁，红色线接我的取电线束。

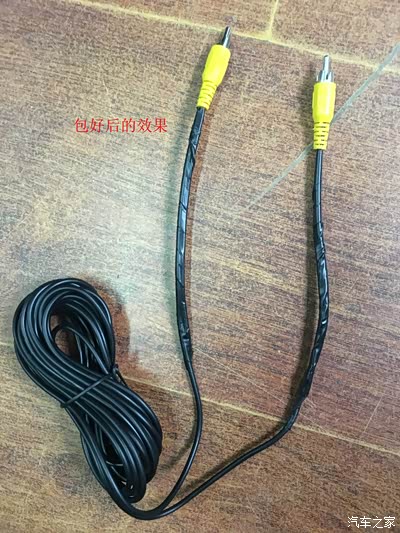

包好后的效果图。

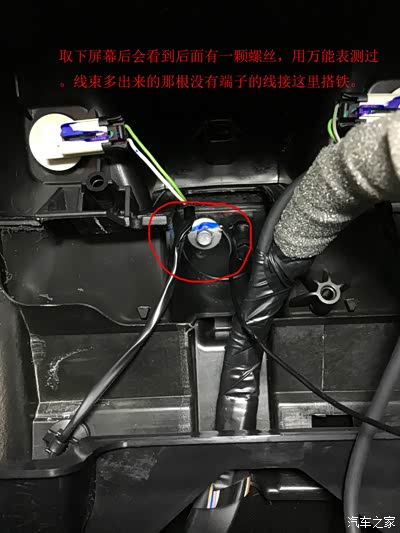

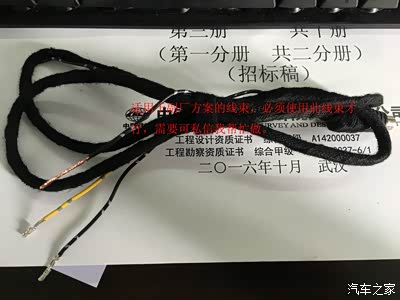

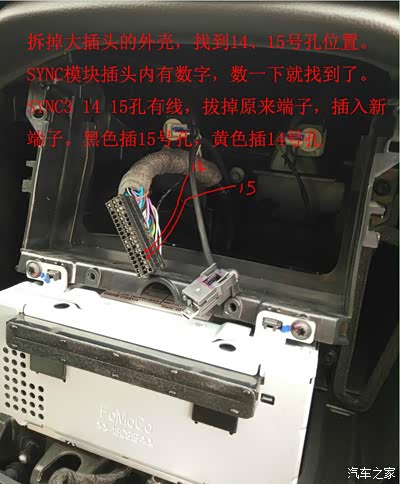

此线束正极（黄色）插入14#孔、负极（黑色）插入15#孔，另外一条黑色线接搭铁，具体请看后面图片所示。

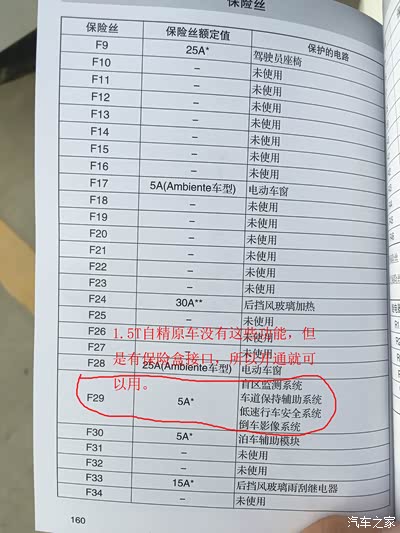

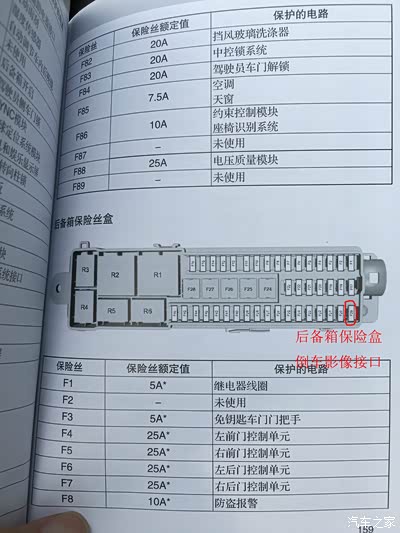

第二部分，取电。这是原车说明书的后备箱保险盒图，F29为倒车影像。
这是原车说明书的后备箱保险盒图，F29为倒车影像。

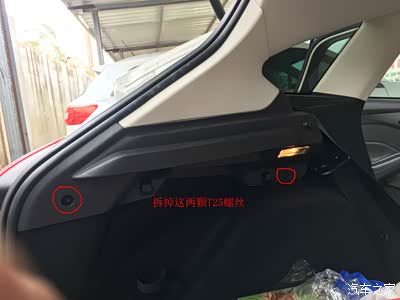

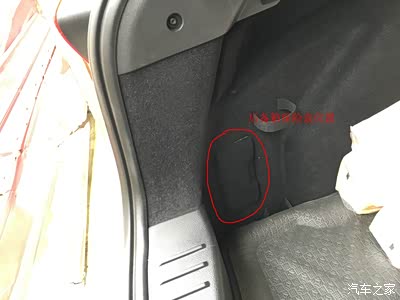

后备箱保险盒位置图

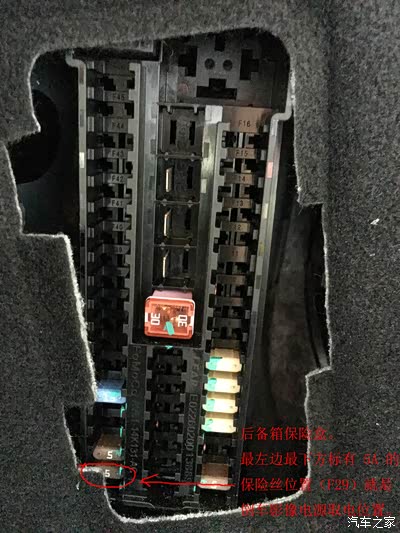

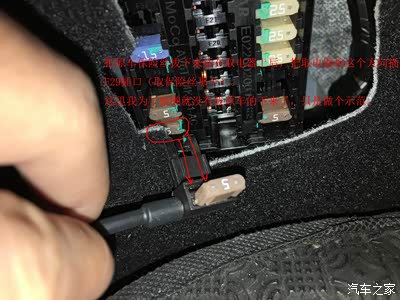

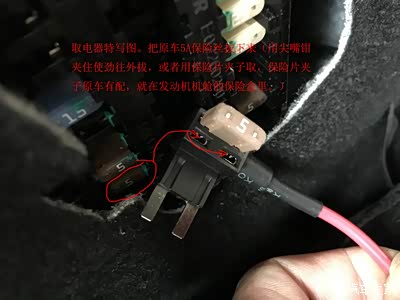

取下盖板之后可以看到原车的保险盒，最左边最后一个F29位置已插上了一个5A的保险丝。

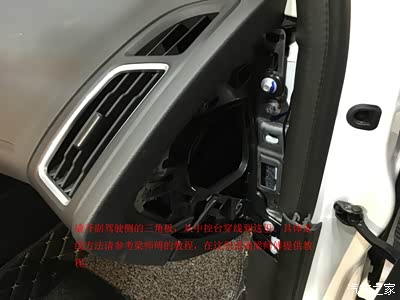

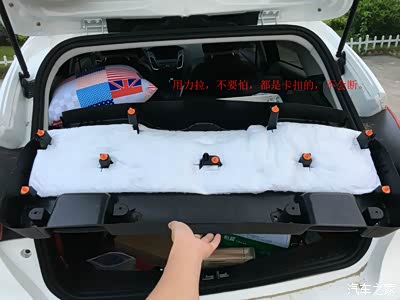

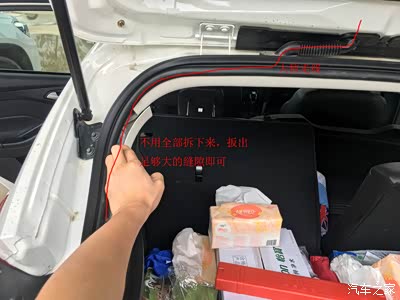

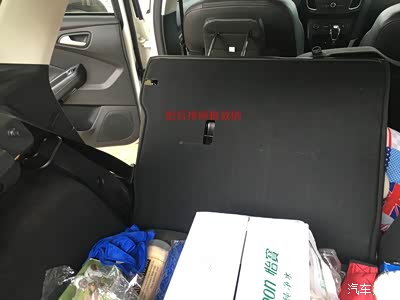

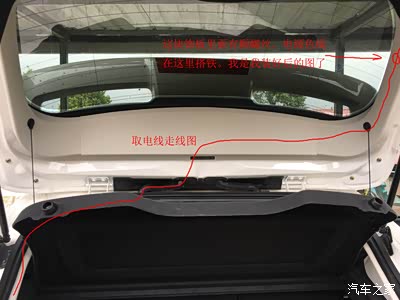

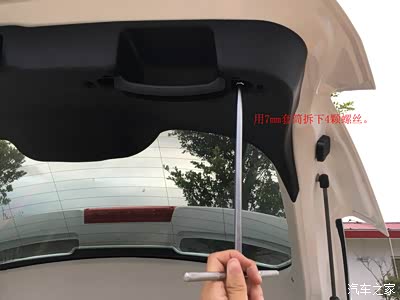

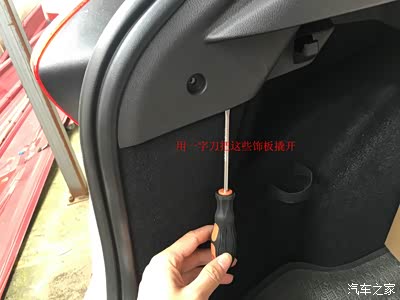

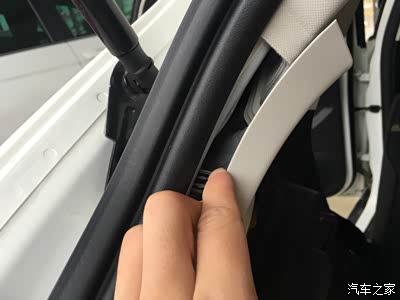

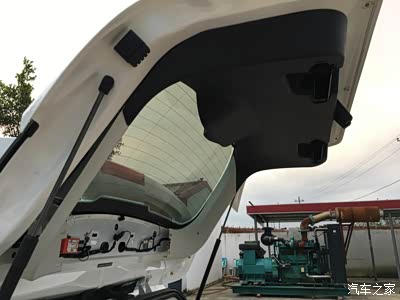

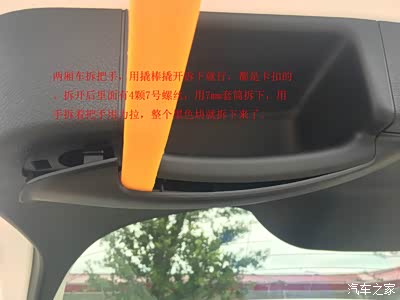

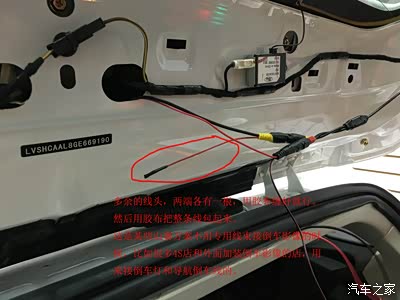

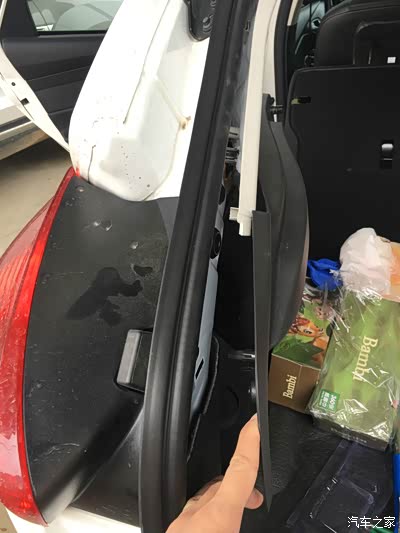

下面开始走线。
接好后先不要装上饰板，先用ELM327线刷机开通倒车影像功能，详细刷机教程这里就不写出来了，可以加QQ群;458486886交流，有详细教程。

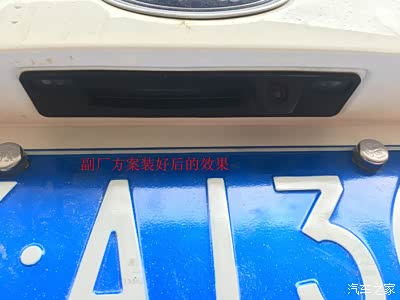

副厂装好后的效果图
副厂装好后的效果图
