雨燕加装“自动大灯”，和大家分享一下
- 南京anongnong
- 0浏览 · 2018-10-03 23:59
前几天给我的老狮跑加装了“自动大灯控制器”，实现自动大灯功能，感觉很不错，于是也想把雨燕改造改造。于是下单等到货，十一期间就捣鼓这玩意吧。
有了上一次狮跑的改装经验，这次改装雨燕就显得信心满满。不过等我拿到设备就发现与狮跑的改装件有点不一样，改装完毕后功能也有所区别，感觉还是狮跑的功能强，雨燕的功能弱一些，感觉也不如狮跑的智能。不过说明书上已经说明过，狮跑的加装后完全自动，灯光旋钮就置于OFF档不动，自动大灯功能就可实现。而雨燕由于电路原因只能将灯光旋钮置于“大灯”档，自动的功能也少了一下，而且遥控开锁后没有示廓灯亮，旋转钥匙到ACC位置后有可能大灯亮起，启动时可能出现电流不够的情况，又要关闭大灯。熄火后不知道是不是该手动关闭大灯。虽然可能有所缺陷，我也还没有时间琢磨和试用功能，不过我还是要将改装过程和车友们分享一下。
有了上一次狮跑的改装经验，这次改装雨燕就显得信心满满。不过等我拿到设备就发现与狮跑的改装件有点不一样，改装完毕后功能也有所区别，感觉还是狮跑的功能强，雨燕的功能弱一些，感觉也不如狮跑的智能。不过说明书上已经说明过，狮跑的加装后完全自动，灯光旋钮就置于OFF档不动，自动大灯功能就可实现。而雨燕由于电路原因只能将灯光旋钮置于“大灯”档，自动的功能也少了一下，而且遥控开锁后没有示廓灯亮，旋转钥匙到ACC位置后有可能大灯亮起，启动时可能出现电流不够的情况，又要关闭大灯。熄火后不知道是不是该手动关闭大灯。虽然可能有所缺陷，我也还没有时间琢磨和试用功能，不过我还是要将改装过程和车友们分享一下。

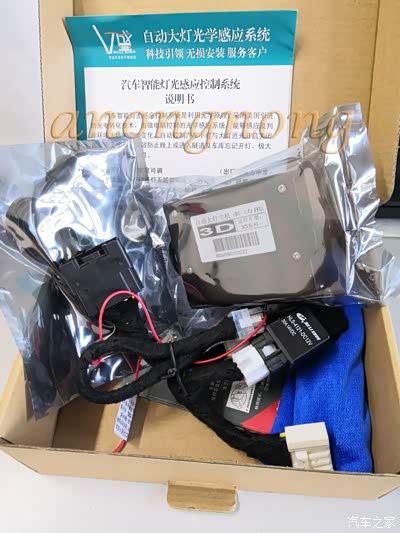

4S店专供，这壳子还是能忽悠人的。
雨燕版的改装套件：主机一个，改装线一条，光感线一条，还有送的塑料撬棒一根等等。

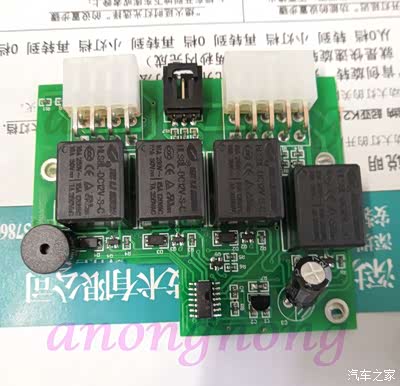

哈哈哈，还是悄悄来张内核照。

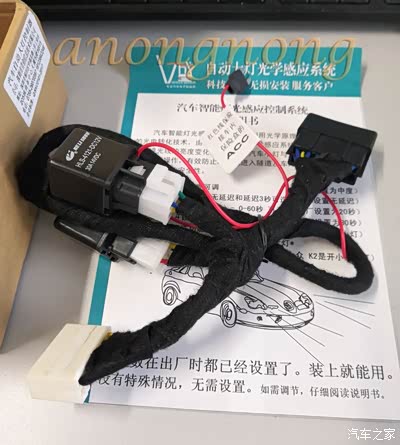

改装线好复杂，还加了两个继电器。

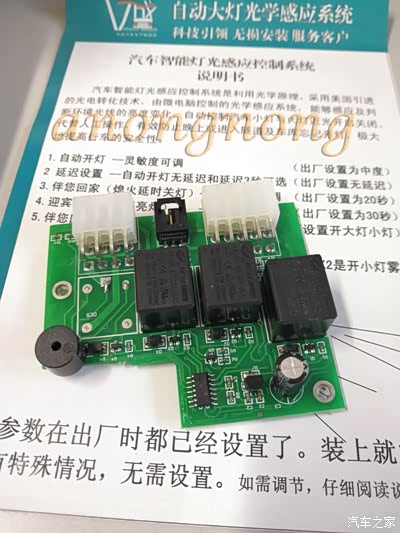

来看看狮跑的内核。

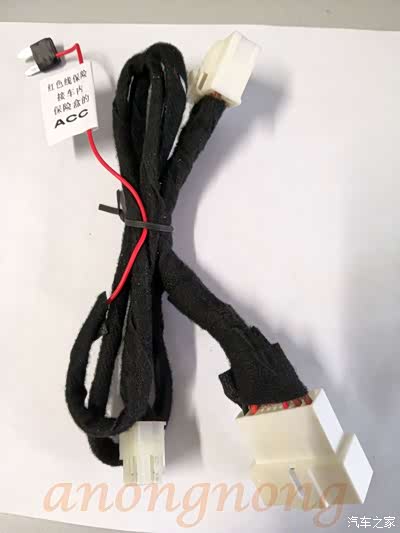

狮跑的改装线，轻巧了许多。
言归正传，我一步一步的说，大神们可以忽略，如果是初次动手的菜鸟，请跟着我一步一步的来！

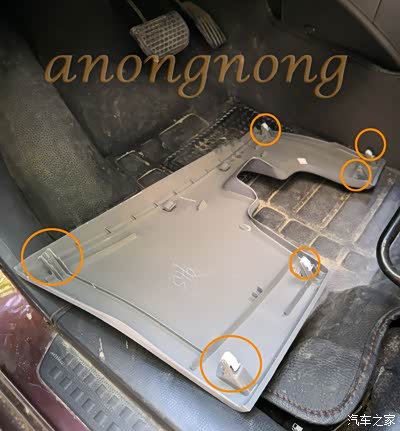

首先就是要把仪表盘下护罩给拆下来，坐在驾驶位上，手扳住护罩左下角，向自己胸前的斜上方使劲扳动或拍击，就可以把护罩取下。图中的圆圈所示就是塑料卡销，我的已经丢了两个卡销，不过不妨碍。，
首先就是要把仪表盘下护罩给拆下来，坐在驾驶位上，手扳住护罩左下角，向自己胸前的斜上方使劲扳动或拍击，就可以把护罩取下。图中的圆圈所示就是塑料卡销，我的已经丢了两个卡销，不过不妨碍。，

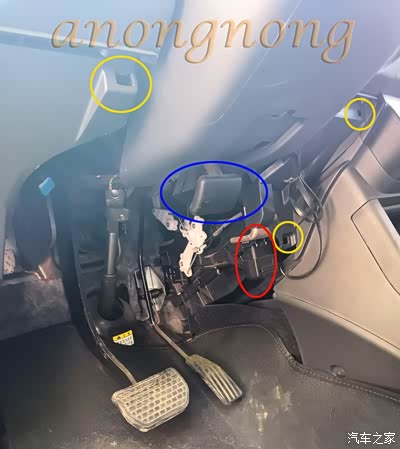

黄圈所示为下护罩的卡销孔，如果卡销钉在了里边，最好取下来装到护罩上。篮圈所示为11款雨燕的方向盘高低调节锁扣，后来的雨燕减配了。红圈所示为OBDII的插头，这是我自制的连接HUD显示器的。

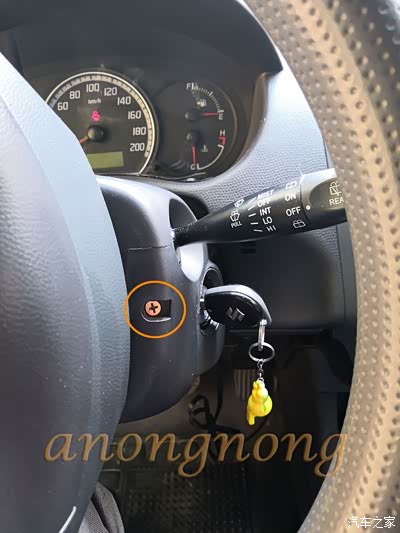

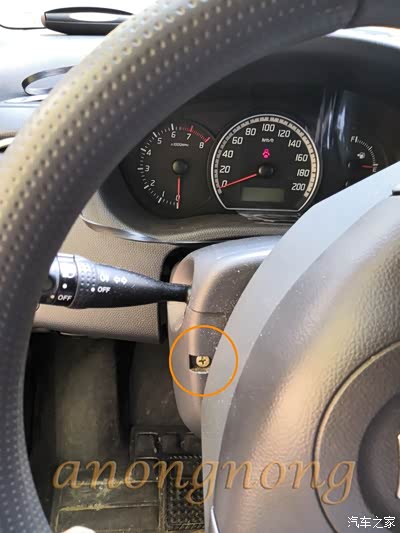

下一步是拆卸方向盘护罩，将方向盘向左扳到可以拆卸这颗螺丝。
再将方向盘向右扳，拆卸这颗螺丝钉。

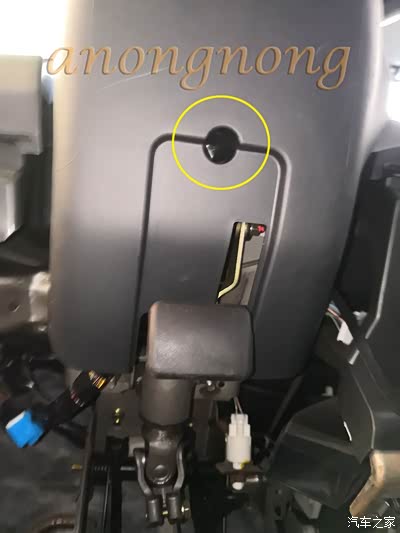

方向盘柱下部还有一颗。
三颗螺丝卸掉，来回扳动几下，方向盘护罩就可以散开拆下来了。

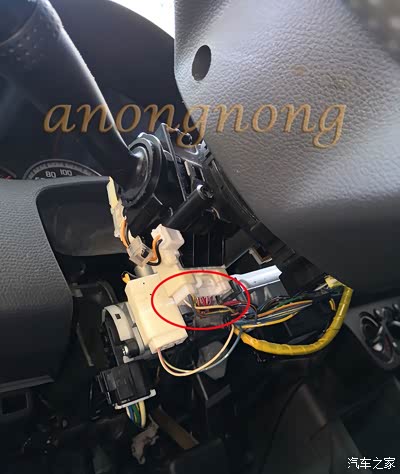

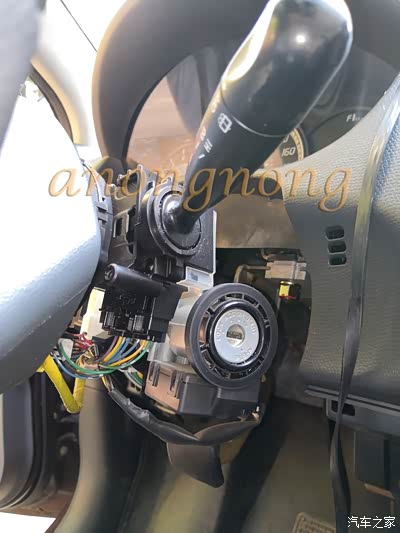

红圈内就是我们要拔下来的大灯开关的插头插座G25。
红圈内就是我们要拔下来的大灯开关的插头插座G25。
这是顺带的一张右侧，雨刮器开关和车锁。

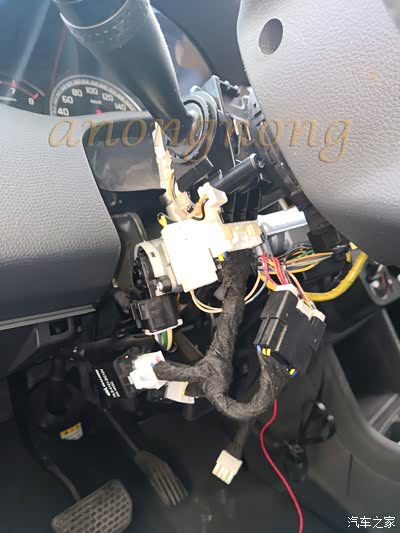

将改装线接上，方向盘护罩内空间足够，整理一下就可以把护罩装上。

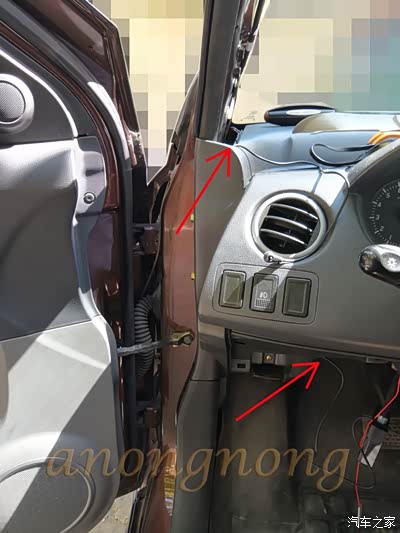

这个步骤可有可无，雨燕的A柱护板就是靠两个卡扣，只能是硬来使劲扳，扳下来走线的好处是隐蔽，美观，但要是嫌烦或者劲小，也可以直接走明线。
拆和装都要有点巧劲和蛮劲。
把光感线从上边穿下去。

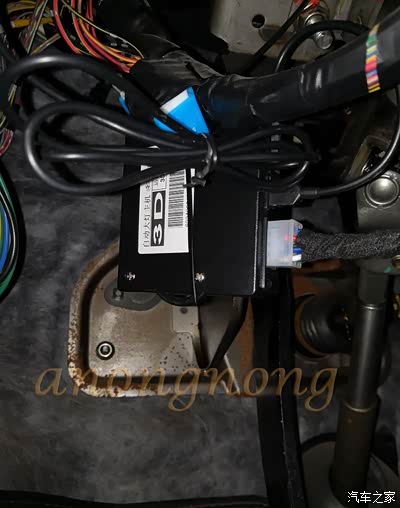

把主机用附赠的两根扎带相连后挂在原车线束上，驾驶台下边空间太小，操作不方便，两根扎带连起来才好操作一些，挂好后再收紧扎带。
本身连接的保险丝取电器头比较简陋，还需要如图一样用剪刀修剪一下，否则无法插到保险丝座当中。由于雨燕的舱内保险丝盒设计原因，两个ACC保险丝是挨在一起的，无法同时用两个正规取电器取电，当然，如果你没装行车记录仪取电，或者愿意并一根线取电，那就没问题了。

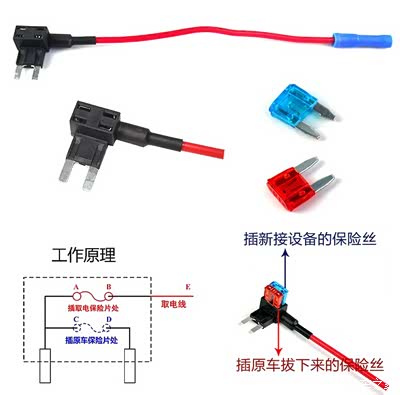

正规取电器如图所示。

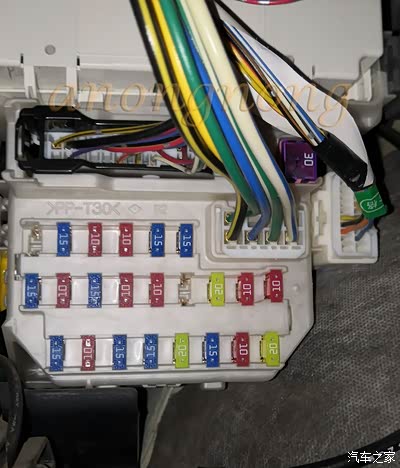

雨燕的舱内保险丝盒，最上一排的保险丝有电端在下方，最右侧两个标注15字样的蓝色保险丝就是ACC1和ACC2。

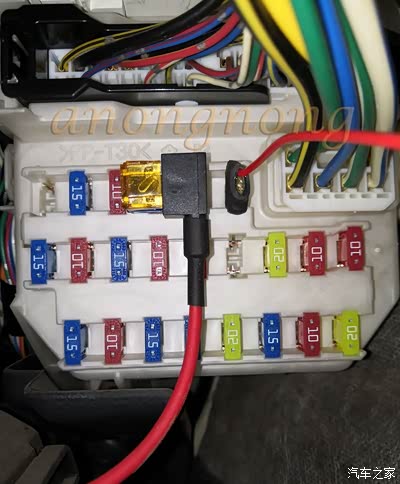

用小尖嘴钳把原保险丝拔出，左边一个正规取电线我是用来接行车记录仪了，为了让开右侧的ACC2，只能反向插进保险丝座当中。右侧自动大灯取电线，红色电线端在上。

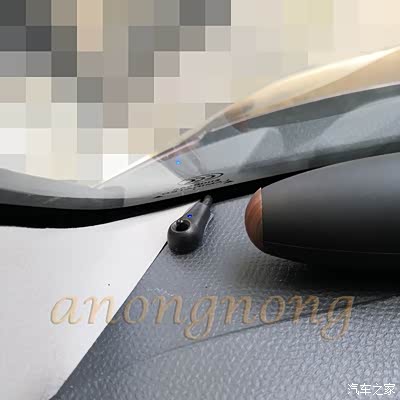

光感探头安装位置。

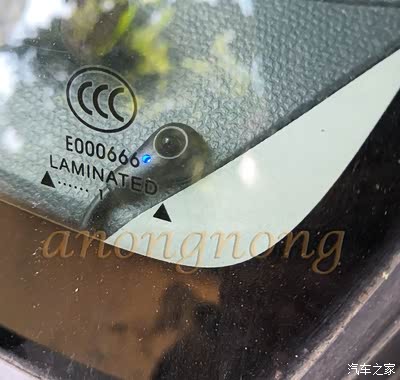

从前档角度拍一张。蓝色为LED指示灯，上边黑色LED为光感探头。
整机装完后不需要调试就应该可以正常工作。我这两天还没有多少行驶经验，和狮跑一对比，还没有摸透雨燕自动大灯的特点，等过几天多测试测试再和大家分享。
