改雨燕一体扶手箱+电子手刹+隔音+内饰皮革+悬浮导航
- 光的影响
- 0浏览 · 2017-11-19 11:01
第一次发帖，很早就想发的，今天有空就来互动下吧。
车是老车了，雨燕白一台，陪我好几年了。开久了就想给它动动刀，小改小改。全部自己动手，一个人完成。配件都是马云家去淘的。
本来不想发文的，但是全网我没有看到谁怎么干的，所以就想发出来给大家点评下。
本人平面设计，机械不是很懂，凭着想象就开干了。
先说下改哪些：
1、外观不敢改太大，基本就是原车。去年换了13款前后保险杠。
2、内饰贴了白色+红色皮革。
3、方向盘标时间久了掉漆了，随便换了个便宜的装饰。
4、做了隔音棉，
5、重点就是设计了个中控扶手。
6、一时想不起，看图说话吧！~~
开始看图（有好多没有拍照）
车是老车了，雨燕白一台，陪我好几年了。开久了就想给它动动刀，小改小改。全部自己动手，一个人完成。配件都是马云家去淘的。
本来不想发文的，但是全网我没有看到谁怎么干的，所以就想发出来给大家点评下。
本人平面设计，机械不是很懂，凭着想象就开干了。
先说下改哪些：
1、外观不敢改太大，基本就是原车。去年换了13款前后保险杠。
2、内饰贴了白色+红色皮革。
3、方向盘标时间久了掉漆了，随便换了个便宜的装饰。
4、做了隔音棉，
5、重点就是设计了个中控扶手。
6、一时想不起，看图说话吧！~~
开始看图（有好多没有拍照）

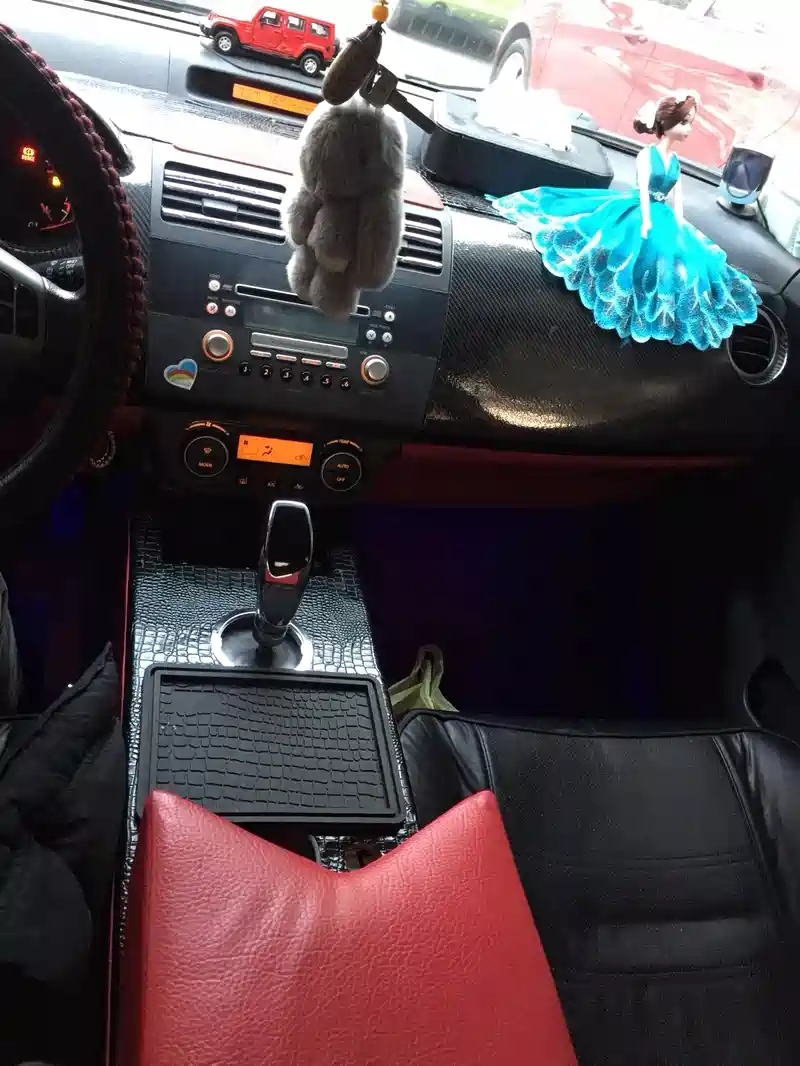

成品照片
原车照08年老车
最好的是陪伴
不看这些了，想毕大家也没有兴趣。
开整的图片上起，（都是老照片了，我都差不多改了好几个月了，想起弄点，忙了就不弄。个人建议由想改的朋友要不有钱换新车，要不又点动手能力，像我~~不说了，反正过程漫长你懂得）
开整的图片上起，（都是老照片了，我都差不多改了好几个月了，想起弄点，忙了就不弄。个人建议由想改的朋友要不有钱换新车，要不又点动手能力，像我~~不说了，反正过程漫长你懂得）
设计思维
大概就是把原来的隐藏起来
加一个壳子，手挡原来底，上面转幅度就打，所以要提升起来
原车手挡位置
原车手挡位置大图，
需要垫起来的档位，用了两片2mm的铁板
垫高完成图，原来档把就好一大截，应为垫起来就很高了
想象中的样子
最开始的设计方案，三个造型，后来由于工具限制了发挥。只能妥协最简单的造型。
开始设计中间盒子大概样子，板面设计22厘米，由于雨燕中间很窄，所以坐位也向门边移动了4厘米。正负驾驶都移动了，办法是每一个坐位螺栓固定孔加了一个4MM的铁片。向外延伸。
开始制作，用的是密度板，还买了套工具，结果发现一把锯子和美工刀弄完。我大部分都是美工刀弄的。
假装后排空调孔，（实际现在也还没有连接管子，内部接好管子了。但是一直没有连接到车上。）
自己拆好皮，找个补衣服的，安照先画好的线缝起来。
中途暂停贴了个全车隔音棉，自己一人拆车。下班在小区门口，都在看我，车都拆空了。
晚上一直干，（本人一直在上班，下班才有时间弄，大概隔音搞了2天吧。第一天没有搞好，坐位都扔车里，就装了个正驾驶座就去上班，晚上接到干）
上车测试位置，开档位的空位。
完成90%的样子。标都掉颜色了，必须换掉
随便换了个这样的，
完成95%的样子。
我以为完了。其实还没有，我对它不满意，
1、实际使用中档位孔小了，
2、扶手箱没有固定，会前后移动。
3、手刹放下去有点卡。（开始是想侧面安装按钮，但是工具不齐，无法完成。做成竖着的向下按，内部是用电动车刹车线连接到下面手刹止齿）
那怎么办？空了再改吧，就这样开了4个月。
后来到年检，遇到问题了。到不是说我该内饰过不了，而是手刹改了，验车员用不来。结果手刹不过。没有办法，回家改回原样子，感觉好不习惯。手都没有地方放，狗也没有地方蹲。过完年检，改回来~~
1、实际使用中档位孔小了，
2、扶手箱没有固定，会前后移动。
3、手刹放下去有点卡。（开始是想侧面安装按钮，但是工具不齐，无法完成。做成竖着的向下按，内部是用电动车刹车线连接到下面手刹止齿）
那怎么办？空了再改吧，就这样开了4个月。
后来到年检，遇到问题了。到不是说我该内饰过不了，而是手刹改了，验车员用不来。结果手刹不过。没有办法，回家改回原样子，感觉好不习惯。手都没有地方放，狗也没有地方蹲。过完年检，改回来~~
大概示意图
电路图，找的我朋友做电器设备设计的帮我画的，我很久没有碰电路了，有点懵逼了。他画完我一看懂了
所以材料都是 马云家 买的（马达*1、途观手刹开关*1、感应器*2、断电器*2、USB充电接口12转5V*1）
开关内部
开关插线
断电器，用控制正负极来控制电机正反转
连接好线路后测试没有问题
安装在箱子上固定，
基本完工，单位空开大了些。
手刹原来的拉线
取下手刹
打孔，安装上电机
上车安装
安装拉线，拧断螺丝![]()
断了两次，
还好，打了三次孔，第三次没有交断
感应器测试
原理就是，手刹拉线块，向前拉紧，碰到感应器断电，断电器断开磁铁线圈，电机断电不工作。避免电机一直拉，拉坏手刹线。相同道理，松开手刹也是一样。拉起手刹仪表盘灯会亮，原来手刹上有个感应线，接触负极就会亮，现在改到感应器上，钢丝拉绳拉起来接触到灯就亮，感应器也断开。
完成99%图，扶手箱加了长螺丝固定。
两个原来的手刹拉杆孔还没有填上，打算装个点烟器和装饰盖挡住，有个空下面是安装的断电器。
扶手箱打开，上面盖子由于没有工具，所以只能浪费空间，做不成小夹层盒。
外观改的只是前后保险杠，和贴花。没有大变化
原理的样子
在修车那喷保险壳漆改后的样子
贴花后
晚上路边拍的，而且没有洗车。正侧面
后侧面
狗：我不是土狗，我是贵宾啦![]()
关于用了多少钱，我乱七八糟的大大小小看了下淘宝记录，2000多点的样子。
具体截图了，可能有个别可能漏了。
第二部分改装，
废旧手机改-悬浮导航
请访问我的第二篇帖子
具体截图了，可能有个别可能漏了。
第二部分改装，
废旧手机改-悬浮导航
请访问我的第二篇帖子
废旧手机改-悬浮导航
留个方形盘结尾~~~
