丑了点，但效果品质：高大上！！！记超值1.3改斯巴鲁cd!
- 优弋20131221
- 0浏览 · 2014-05-15 14:34
一直纠结超值的收音机！！！嗡嗡的，信号看情况，反正是一百个不爽的。尤其是在论坛上看见不少diy高手改cd,心痒痒，手也痒痒。可是还是怕整不好，可每天听着收音机，一种把它换了的冲动越来越强烈。就这样开始了pass收音机的路程，论坛上改逍客和天籁的多，但逍客的价格，天籁毁面板。加上自己车上有个倒车雷达，倒车视频对于我作用不大。于是开始慢慢的选择合适的cd:最基本要求：有cd,usb！就这样慢慢的选择了斯巴鲁的森林人，也有网友改装过，样式勉强接受吧。于是就买了斯巴鲁森林人带cd、usb、aux、蓝牙与一体的。![]()
![]()
![]()
![]()
![]()
拆下了！！！新cd也到了！![]()
对比哈，超值真是草纸！
![]()
![]()
![]()
![]()
![]()
技术一般，一点点弄，还差一点，接着割！
![]()
![]()
本来想破线给安装，但是拆了收音机，（感觉收音机拿着没用）发现可以作无损，如上图！
![]()
一点点焊接，没用过电烙铁，第一次用！烙铁杂货店买的~~~~13毛爷爷！
![]()
焊接好了，上车上试试感觉怎么样！！！![]()
不错！！！usb成功运行！！！
整到这里本想就直接把cd装好就完事了！但当要那两颗M10的螺丝时，感觉少了点啥子！！！！背景灯！！！背景灯
......于是························又开始上网搜，好难哟，相关资料少！接上了要亮的，不过power键不能关！！！就这样，忙活一天，还没弄好。。。。。。。![]()
斯巴鲁插线定义![]()
雨燕插线口定义。
废话不多说，上图了！

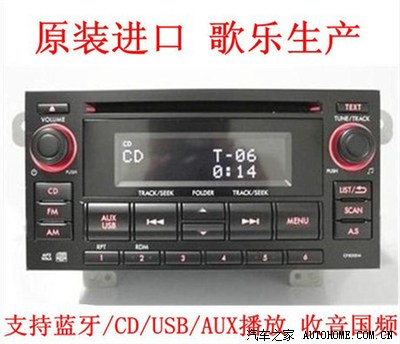

歌乐的，有点高大上的感觉。
拍下后看好日期，物件派送这天先把收音机给
拆下来！！
先拆储物箱这边的，容易得很！
方向盘这边，比较麻烦点，主要工具不是很好，不过还是给弄下来了！
拆下了！！！新cd也到了！
对比哈，超值真是草纸！
开始修面板！！！割割割！！！！
技术一般，一点点弄，还差一点，接着割！
终于可以了，面板都有点花了！！！
本来想破线给安装，但是拆了收音机，（感觉收音机拿着没用）发现可以作无损，如上图！
一点点焊接，没用过电烙铁，第一次用！烙铁杂货店买的~~~~13毛爷爷！
焊接好了，上车上试试感觉怎么样！！！
不错！！！usb成功运行！！！
整到这里本想就直接把cd装好就完事了！但当要那两颗M10的螺丝时，感觉少了点啥子！！！！背景灯！！！背景灯 ......于是························又开始上网搜，好难哟，相关资料少！接上了要亮的，不过power键不能关！！！就这样，忙活一天，还没弄好。。。。。。。今天，一大早就在想背景灯怎么弄，接下来，早饭没吃，拿着插线，到车上试试，一条条线试，终于弄出来了，power键成功开关背景灯！！！！
上两张图
，
背景灯，最开始我是斯巴鲁橙色——背景灯正极（简称正灯）接雨燕红/黄——背景灯；斯巴鲁橙白色——背景灯负极（简称负灯）接雨燕黑色——地线。背景灯根本没反应！
后面我改斯巴鲁正灯接雨燕常电，负极不变，背景灯亮了，但power键没用，而且灯一直亮着。正灯接ACC灯不一直亮，但power也无用。
最后我就乱试，成功的试着一条，正灯接雨燕白/绿——天线放大器。成功power键开关背景灯，但有点，关的时候，背景灯要慢一点才熄。不知道这样接对电路有影响没！！！
就这样给装好了！
各种有用功能！！！一下高大上
蓝牙还没有测试，cd也没买，听usb效果刚刚好。音量开大了，喇叭还嗡嗡响！！！下阶段，改喇叭，整点贴纸装饰哈面板！
ps:工具---------花费：190毛爷爷，加工具31毛爷爷！！！
