荐 雨燕 时钟 信息 行车电脑 初始化 故障分析解决
- 天津车友5994032
- 0浏览 · 2013-06-24 09:14
本人在论坛已经很长时间了，但是一直潜水，很少上来发帖。
闲话少说，直接进入主题，本人雨燕银灰色05老款，已经7年多时间，行驶里程15W 多公里，中间出现了不少问题，但是从来没有把我扔在路上。
最近（呵呵 是一两年），雨燕的行车电脑，就是时间温度油耗表，无缘无故的总是重启 初始化，在网上搜了很久，一直没有找到有效的解决办法，实在忍受不了了，死马当活马医，直接拆下，拆下很容易，用手捏住外面的黑色罩子用力向外拉就可以拉出来（窍门，可以一边一边的拉，相对容易点），里面的总成也是用力拉出来的，用力不要过度，后面有个线束，不要拉断了。

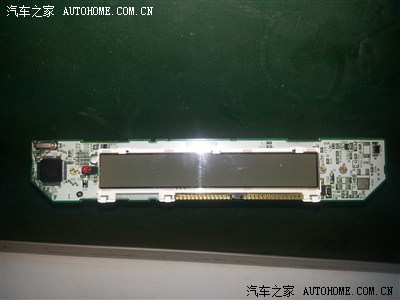

拆出来的整体 我已经拆开了，如图

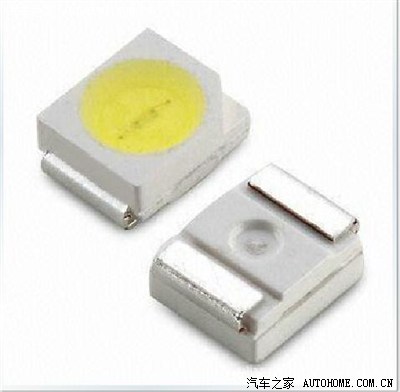

就是这个样子，用料不错，屏幕是带引脚的，稳定性很好。背光我拆开看了，是黄色的发光管。很亮的那种，价格不便宜，看上去 很好，
主CPU用的是NEC的K0143-6049，网上我没有找到他的相关资料，
手机拍的不是很清楚，勉强看吧。
背面
呵呵 上面的纸条是我贴上的，没有任何意义，如果拆下液晶屏，或者后盖上也有标示，
呵呵 侧面，
电源部分
电源用的是C3588，不错的电源管理，整机工作在白天模式时约 50mA，工作在大灯打开模式时 10mA多电流，还算省点。我觉得主要耗电点在 背光上。
如何点亮这个总成，看上面的图片有个 BAT，ACC，GND 这三条线都要接电，BAT，ACC接12V+ GND接12V-，其他的不用接电我，单接BAT和GND，或者单接ACC和GND 都不工作，（BAT和GND虽然在工作但是我们什么也看不到）。
说了这么多还没有提到如何修理的，经过我的测试发现主板只要一变形，屏幕文字就会丢失，然后用手捏压一下（或者用螺丝刀）CPU就恢复显示。于是我估计是CPU虚焊，动手，准备工具：
烙铁，要调温的（焊台最好我用的就是焊台），焊锡，助焊膏刷子，酒精，布，放大镜（眼神好的可以不用）。
现在IC周边引脚打上焊膏，再加上点焊锡（用烙铁温度在320左右），依次焊过来，四边都要焊。焊过的样子：
看我焊的还算漂亮吧，自夸一下。也可以用热风枪焊，不过还是要注意温度和火候，焊后等凉了，上电测试，
设定时间 和 显示单位。
开机正常，用手扭动PCB，未出现死机和重启现象，故障解决，重新装好，一切OK。
对了 自己手艺没有把握的童鞋，建议找修手机的给你重焊。！！！！
，
