科骏达雨燕专用导航k117-e自己动手安装全过程之一 安装过程

   买到燕子半年后一次帮朋友去修他的万利达导航仪，到店里说你这导航太旧了，无法升级地图了，必须出费用，问他多钱，答一百多，还是拉倒吧，一个盗版的5寸导航才多少钱，干脆扔掉吧。在那店里转了一圈，看到是那店是卡什达和科骏达的专卖店，就问老板有没有雨燕专用的，还真有，拿出来一看做工还真不错，一问价格，2800，还不带倒车摄像头，当时工资那一点点还真的舍不得。默默的就给自己说这一年送自己两个礼物，一个是HTC G7手机，一个就是这个导航。

   买手机的愿望很快就实现了，是媳妇给买的，结婚礼物，导航觉得用处不是很大，价格也不合适，最近添了孩子，在家洗完尿布就上网看着玩，突然发现k117-a升级的e了，具体功能不清楚改了多少，但价格1388，吸引人啊，在某宝上的价格，不带邮费的，邮费后来发的顺风50大米。不过快递真快从上海到山东一天多一点，头天晚上拿到手，第二天一大早就迫不及待的自己跑到车库去捣鼓。

   不说啦，上图边看边说

先说明哈，网上也有很多关于科骏达k117安装帖子和图片，他们有的我就不发了，搜一下他们的就知道，我自己先发一些对安装有用而且他们没有的，还有些图片不全我会解释的。后来又拍了些说明书上的图，大家凑合看一下吧

使用过程有第二篇帖子：http://club.autohome.com.cn/bbs/thread-c-362-17976757-1.html

上图

这是手机买来后拍的第一张照片，正准备开车去济南坐火车去青岛参加我大学下铺的婚礼

这个是前两天干活时，给铲车结算一天的时间时，铲车突然从坡上滑倒了沟里，全面另一个铲车，后面一个挖掘机正在救援，差点出人命，铲车要是再翻一点就要出人命了，哥们就不能在这发帖子啦，那人就是铲车司机，吓毛了。

跑题啦哈，回归！这是用HTC G7拍的，不清楚多包涵哈

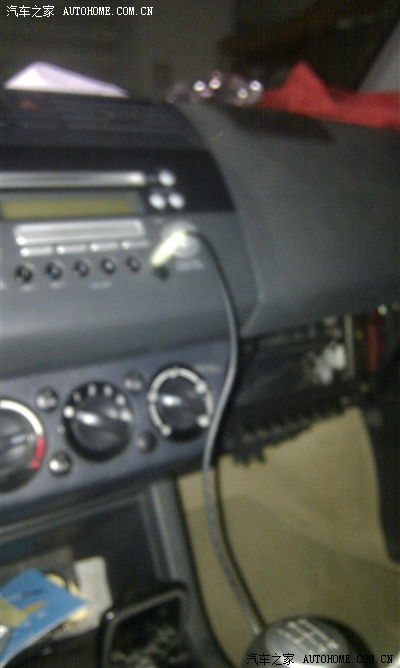

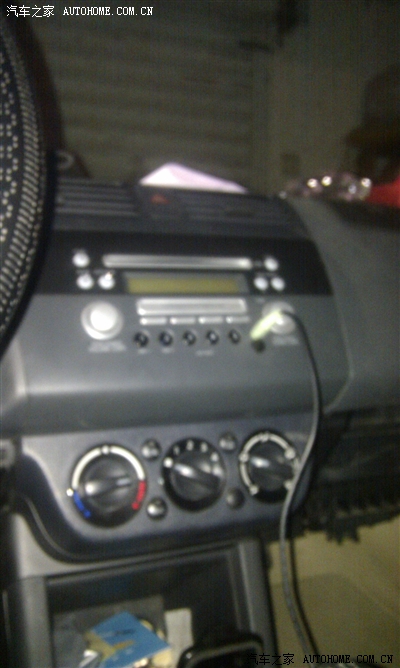

导航最后的日子了

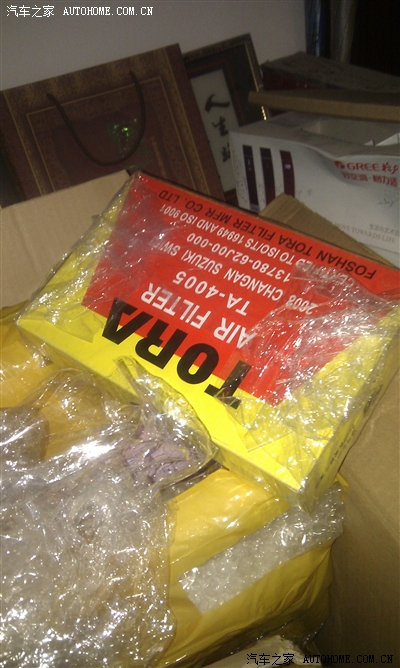

这是准备给车保养准备的东西

又跑题啦，再回归！

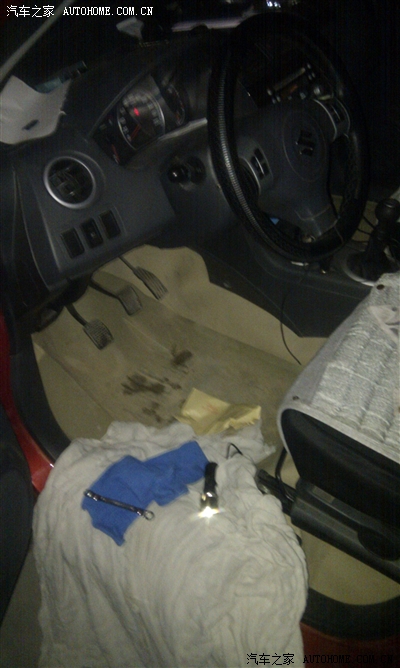

这是我拆导航 的环境，外面还下着小雨呢，车库门也不敢开，冷啊

先找个大毛巾垫在下面

要准备10号的扳手，一定要是那种圆圈头的，不能有豁口的那种要不用起来太麻烦

另外一个是强光手电，没手电真的啥也看不见

还有一块毛巾，有用的

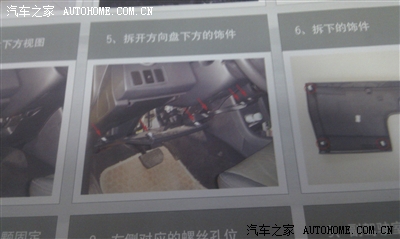

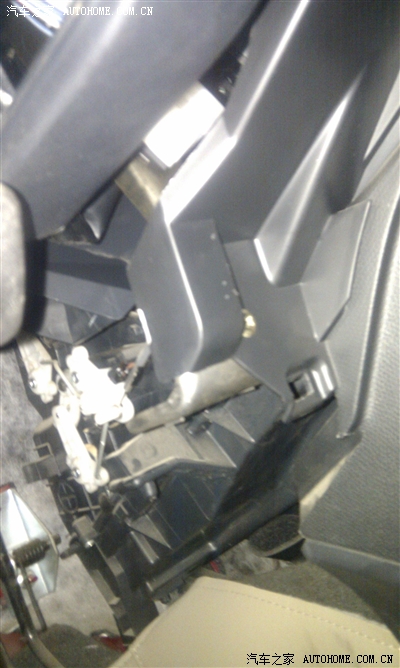

大家都知道方向盘下面的挡板怎么拆吧

挑重要的

我就钻在这下面干活，可怜我这一百五十斤肉啊，钻里面要亲命了，谁让后面那个螺丝最难拆下来

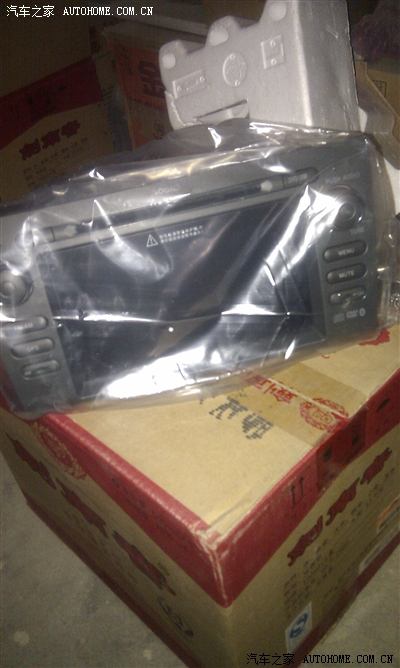

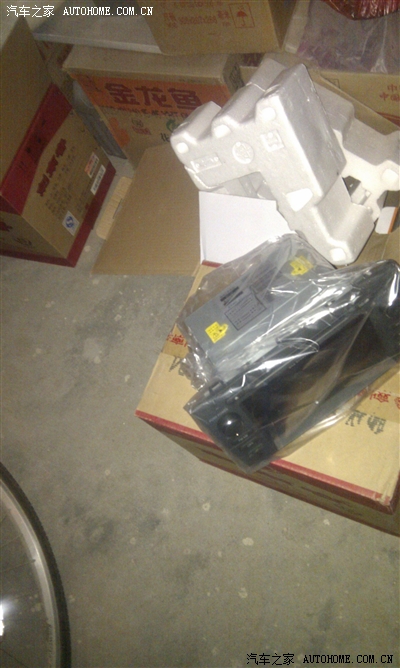

这是寄来的导航，已经在外面贴好膜了是八寸的，七寸的膜太小

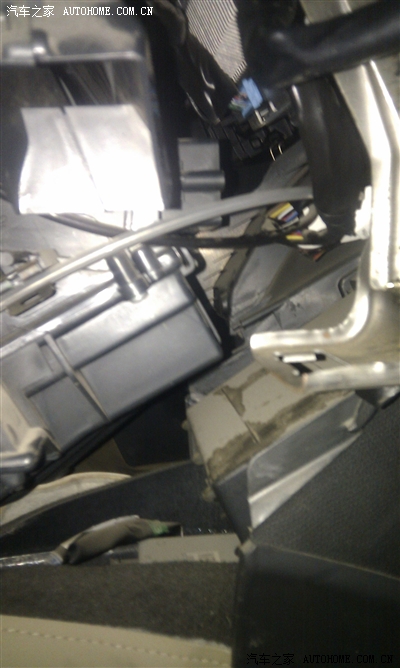

这是方向盘下面，把手机伸到里面照的，看到最右面的弯下来的金属块了么，图右面中间弯下来有豁口的地方是车辆电脑检测接口的位置，一定要把电脑检测接口从固定位置给拔下来，要不手伸不进去

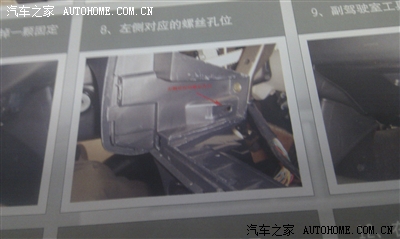

右上方蓝色插头那有个螺丝，是和CD机右侧对应的，由于照片拍不出来，所以看不到，用手摸能摸到的一个10号大的六角螺丝，下面有从手套箱后面看到的。红色箭头指的是拆下CD后固定螺丝的位置

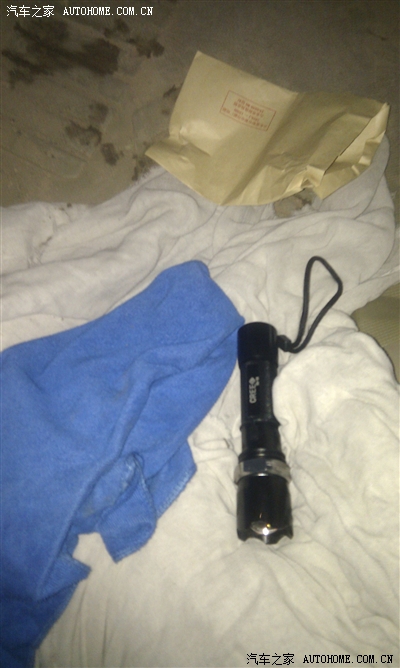

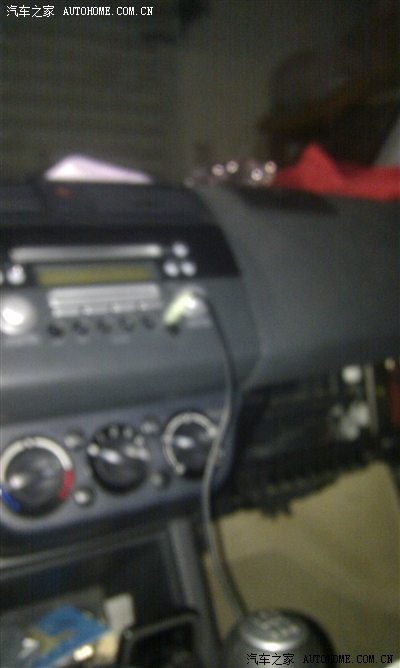

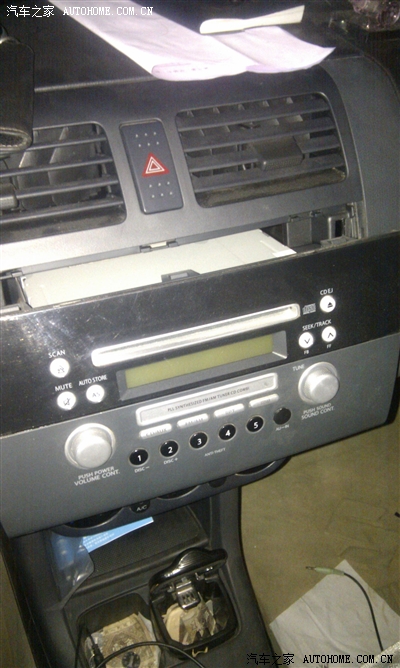

上面是我的毛巾和手电再看CD最后一眼

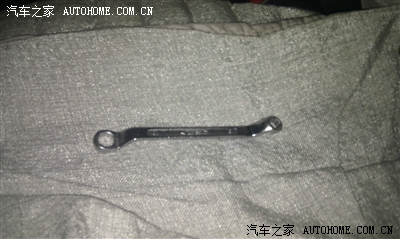

10号的扳手，就得要这种的

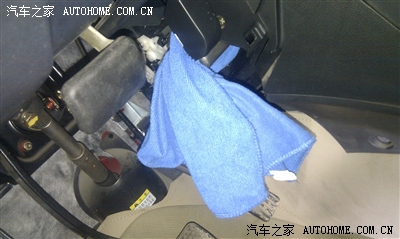

把毛巾垫在那个固定电脑接口的金属弯把上才能把手伸进去，否则金属会划伤胳膊的。

胳膊上就是那弯把硌的

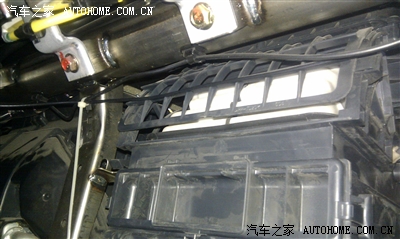

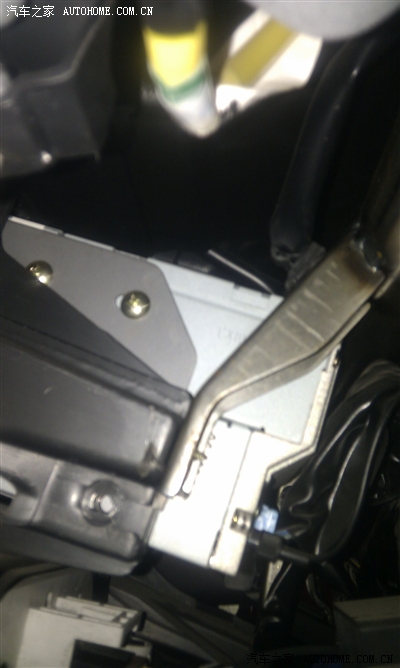

这张是CD机右边的样子，也就是把手套箱拆下来以后从那照的

看到左下方有个大大的螺丝孔了么，那就是把固定CD机的两个螺丝其中一个，左边就是在方向盘下面把手伸进去摸到一点一点的拧下来。

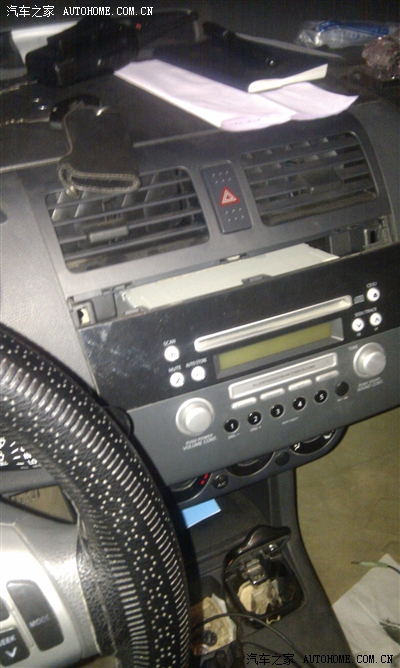

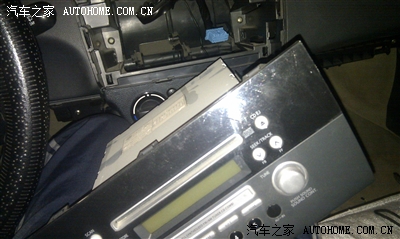

这时候就可以取下CD机了，但是有个一敲门，CD机有好几个卡子，很难就这样拔下来，要用个螺丝刀伸到CD机的后面借助后面的仪表板的大水管给撬一下才可以，往外硬拔是没戏的

后面只有那个蓝色插头和一个收音机天线，收音机天线直接拔就可以，我一开始拧了半天，白费劲了

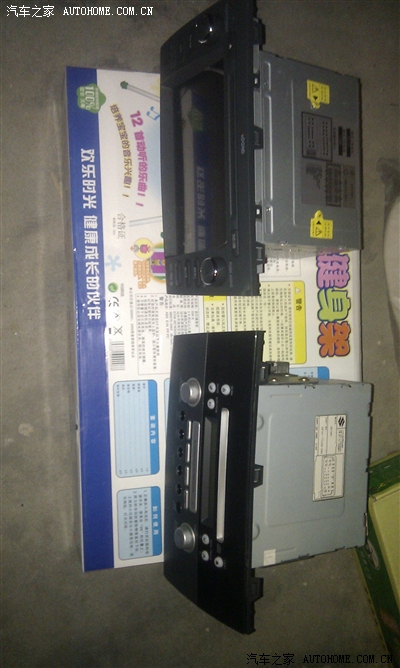

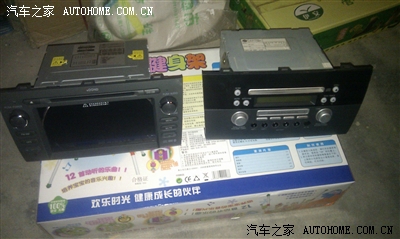

来个合影

这里要注意啦哈！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！原车CD上有个小架子，下面图片比一下就能看出来，一定要拆下来安到导航上，负责导航装上后面没法固定，我就是装上了才发现的

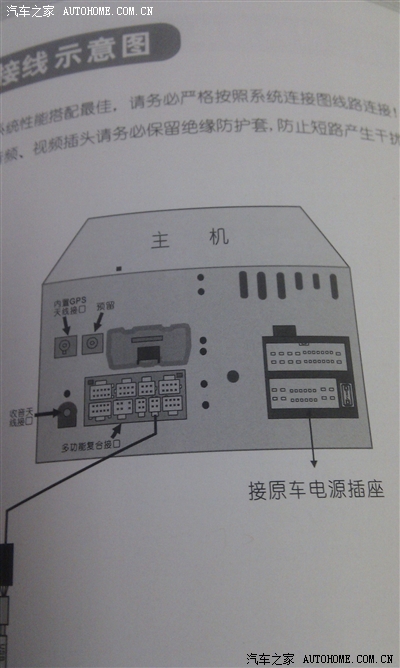

后面接线的我再另发图片

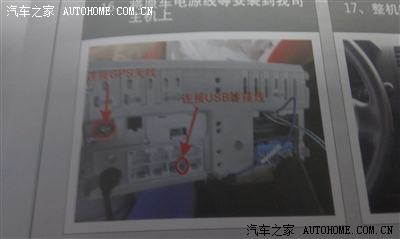

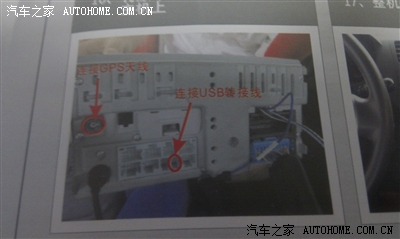

这是导航仪的后面，右下是原车接口，多了USB接口和导航天线，都是标准的插口，很容易看懂的

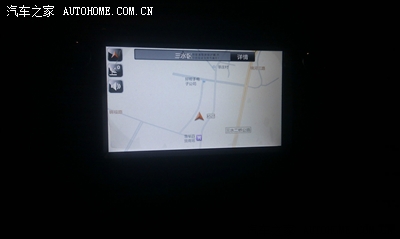

插上线，哈哈，成功

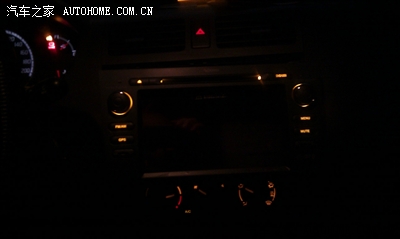

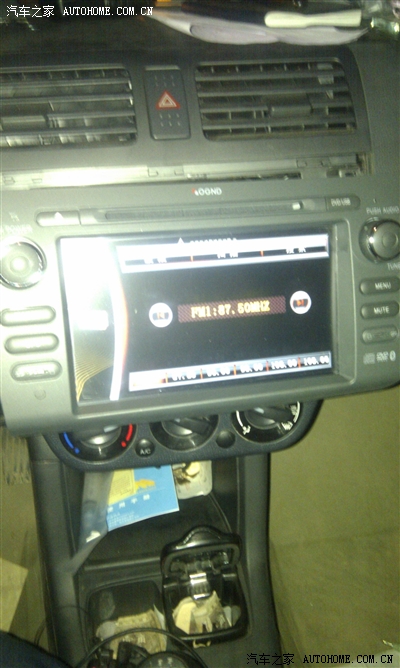

这是打开灯光后的样子，和原车很配的哦

gps天线我用绑带和收音机天线绑在了一起

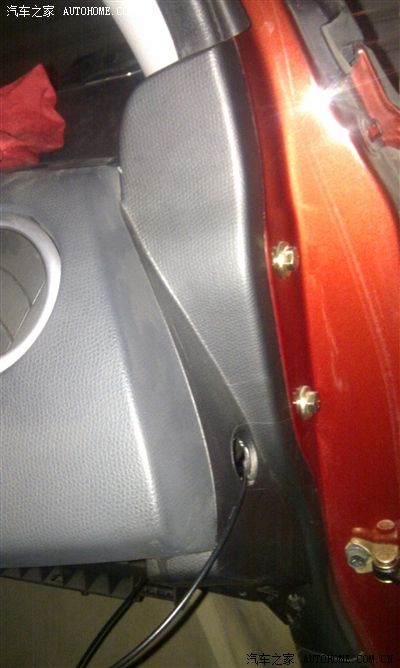

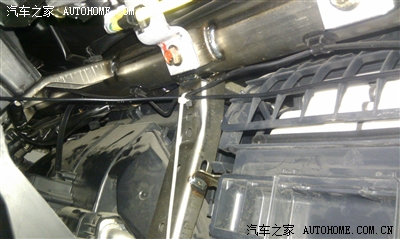

gps天线从这出来的

大家先看着吧，安装好的效果下次发 ，当天太累了光线也不好没再照照片

有什么问题欢迎大家提问哈！
