雨燕影音版加装倒车可视方法供大家参考。
- shang26tt
- 0浏览 · 2012-05-01 23:30

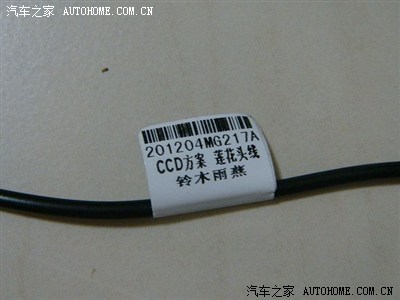

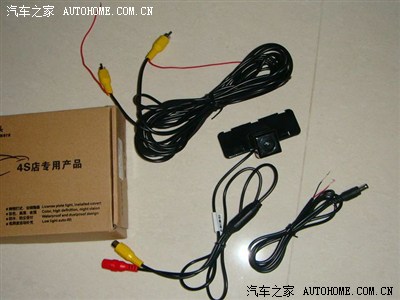

装前必读： 请先检查倒车摄像头全套材料是否齐全，哈哈，万能TB买的雨燕专用的倒车摄像头一套，效果大家往下看就知道。

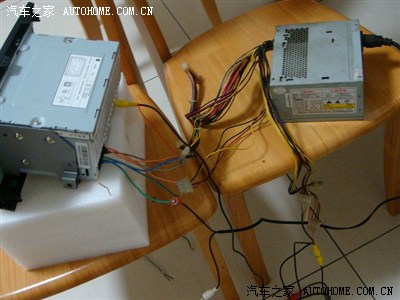

1.建议先考虑摄像头的位置，可以先查看摄像头能否装上。 2。该车导航仪娇贵，请在安装前请释放身体静电（如双手触摸下金属水龙头、金属门框等）、拆下导航仪后建议接地（外壳接车身金属部分等），以免静电损坏导航仪，或影响其稳定性。 3。建议先不车内穿线安装测试，待测试正常后再穿线。
倒车摄像头的安装步骤：（安装前注意释放自身静电，以免损坏导航仪）

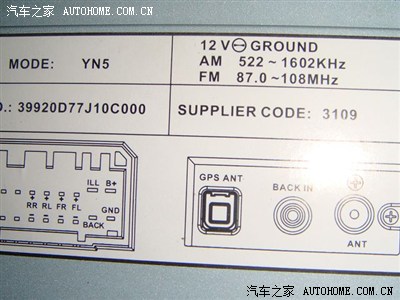

1.首先拆除车载蓄电池处的电源供电连线,并将拆除的连线放在远离电极的地方,以防止电源意外接通. 2. 安装摄像头（影音版车型找准位置，无需打孔；牌照框型不需改装) 下卡脚卡在装牌照下杠上，用胶水固定，或者直接用自攻螺丝拧入即可。 3. 连接倒线镜头转接线； 4、摄像头信号线与信号延长线一端连接 ； 5、延长线经车尾箱电源线、汽车门槛压板等走线到仪表台；6、接倒车信号控制线 ；7、信号延长线与显示器接线 ； 8．恢复蓄电池供电,启动汽车,挂上倒车档,即可看到倒车图象.大家来看看导航后面的接口。 1．原车主机预留了倒车信号线接口，就是图中那个BACK（倒车有无图像的关键） 2．黄色视频头插BACK IN 口 3．别忘把导航天线插回 GPS ANT口，否则装完倒车摄像后容易出现导航无信号！ 4.不用拆机器的窍门。把副驾驶前面的储物箱拆下来直接就可以伸手进去拆摄像头的线。但是安装回去时位置一定要装准。BACK的位置原厂没有线的，需要TX们自己加针插加条线

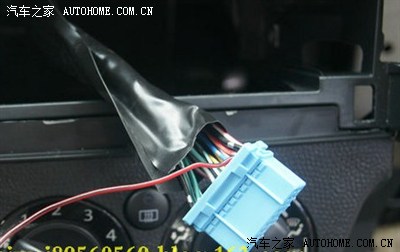

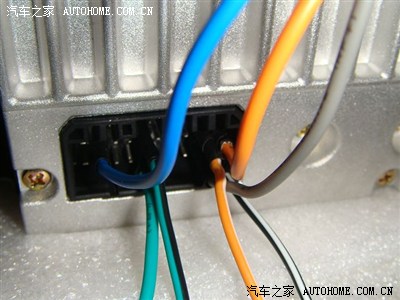

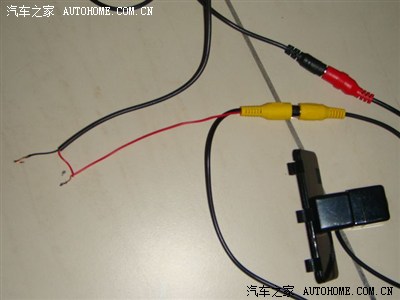

注意那条红线，倒车信号检测控制线就是要插到插头里面的，原车的插头留有位置但里面是空的,找个插头里面那样的小铁片（丝）等，连上视频线上的红线（安装成功与否的关键点）

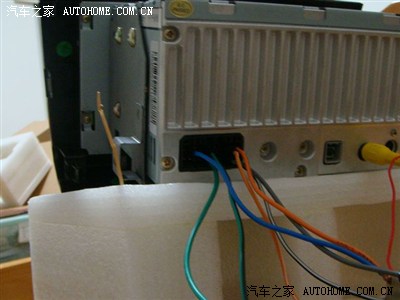

红色的就接倒车灯正极，黑色的就接倒车灯负极，再看下导航后面的线路

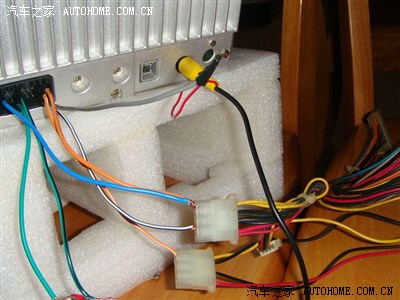

这样接好了就成功了，

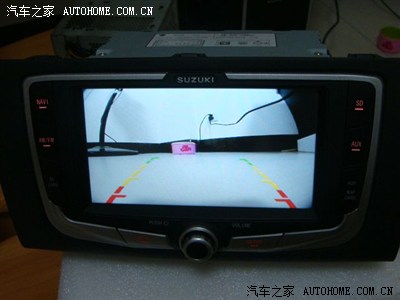

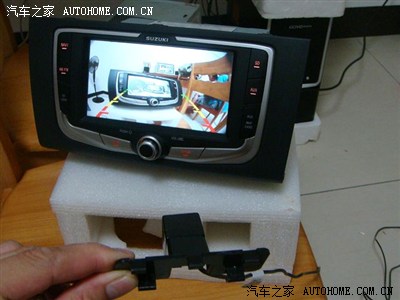

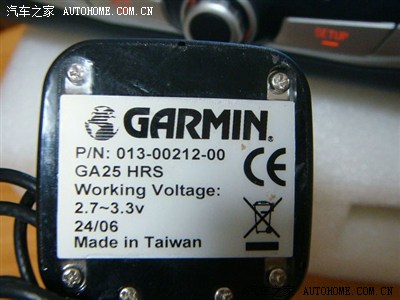

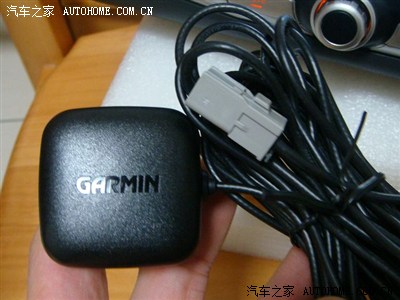

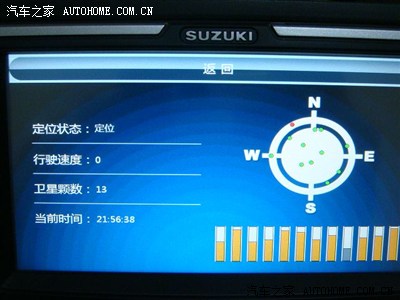

摄像头的效果还不错，灯光不是很亮的情况下照出来还是很清晰，原厂的导航天线很垃圾，所以更换了一个导航天线，搜星超好，

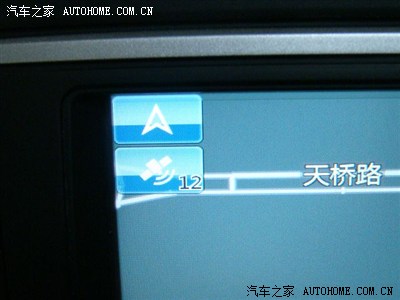

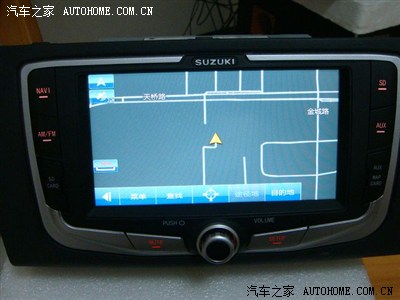

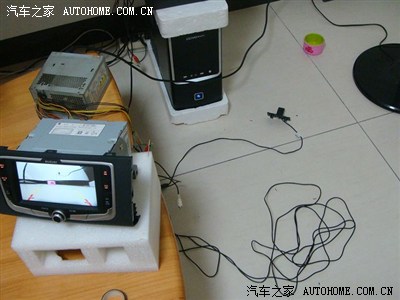

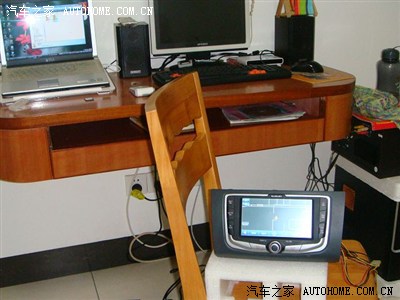

TX们看到了没有，我测试是在室内的，搜星效果很理想，哈哈，

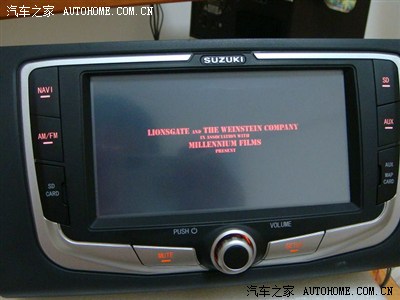

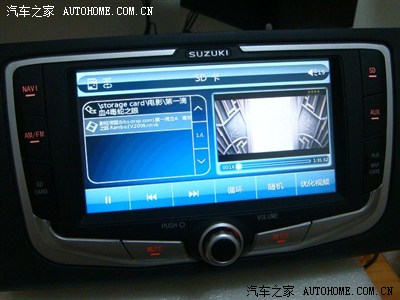

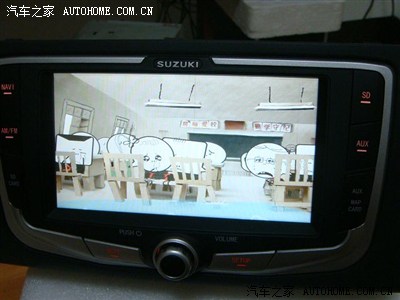

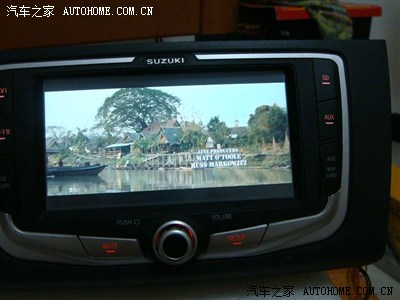

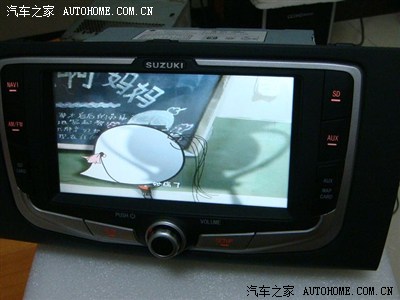

原厂播放机也不是大家想象的那么差，对我来说足够用的了，电影，MTV，MP3，下载高清的，效果也很理想，电影支持RMVB,AVI,MP4，
车上安装可以参考http://club.autohome.com.cn/bbs/thread-c-362-14404474-1.html?%b5%b9%b3%b5%bf%c9%ca%d3-4-1TX的作业
完成，睡觉
