穷玩雨燕，升级高配之加装胎压监测
- YEgg圆滚滚
- 0浏览 · 2025-04-04 23:45· 发布于广西
废话不多说，直接进入主题！
目录：
一、材料准备
二、造型切割
三、电路接线
四、装车及测试
五、小结
…………………………分割线………………………
一、材料准备
网上看了一圈，觉得铁将军、忠诚卫士的胎压监测器都不在我的审美点上，最终选择一这款屏幕大而简洁的，如下图所示。
1、胎压监测器
目录：
一、材料准备
二、造型切割
三、电路接线
四、装车及测试
五、小结
…………………………分割线………………………
一、材料准备
网上看了一圈，觉得铁将军、忠诚卫士的胎压监测器都不在我的审美点上，最终选择一这款屏幕大而简洁的，如下图所示。

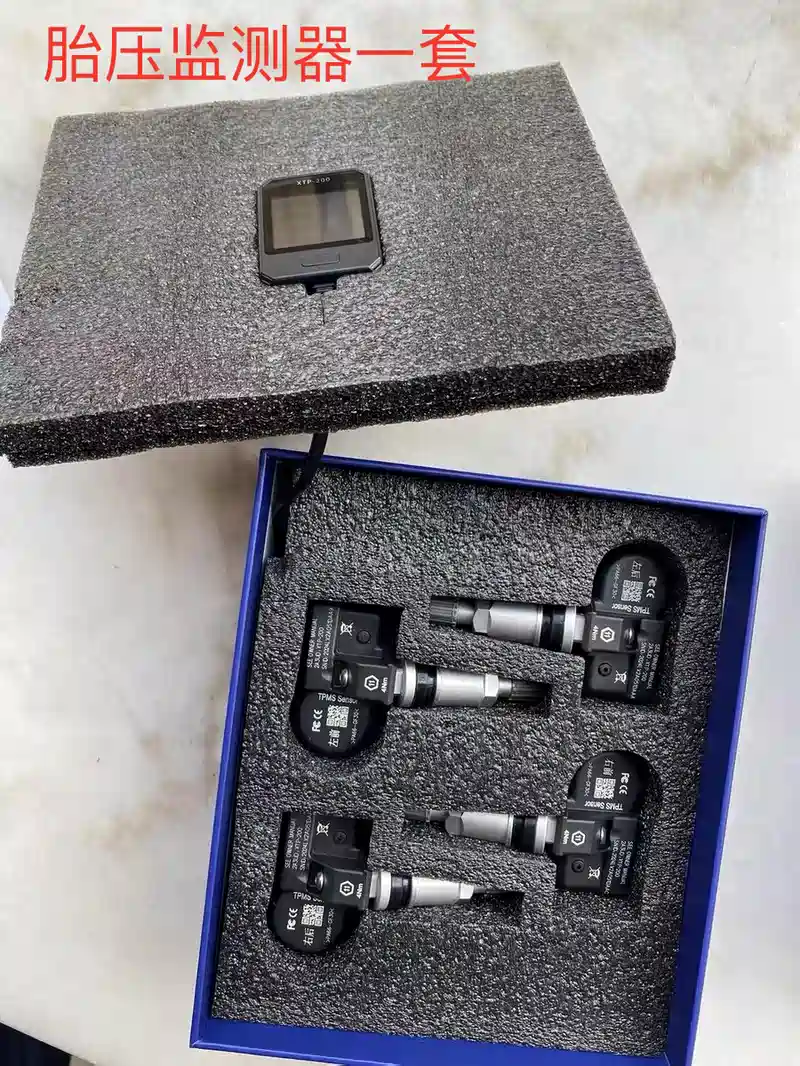

1、胎压监测器
内置胎压监测1套
胎压监测尺寸
2、保险盒取电器
取电器1个
3、小号1A保险丝
小号1A保险丝1个
4、12V转5V模块
12V转5V模块1个
二、造型切割
1、拆除预留盲孔面板。
为了保持原车原貌，决定安装在预留的盲孔位置。先用撬棒撬出盲孔盖板。
吹风机加热，软化面板，更易撬出！
2、对胎压监测器边框四周打磨。
由于屏幕稍微大了点，放不进预留盲孔，要对屏幕边框进行缩小手术。
由于屏幕稍微大了点，放不进预留盲孔，要对屏幕边框进行缩小手术。
屏幕尺寸较大，放不进预留孔
首先，拧下监测屏幕背面螺丝，取出电路板。
其次，用砂纸打磨四周边框，缩小尺寸，直至能放入预留盲孔。
美纹纸保护屏幕，以免刮花
完美放入
最后，将电源线改为背后出线，用绝缘胶带密封即可。
电烙铁焊下电源线
屏幕背板开孔
四周用绝缘胶带缠一圈并在电源线处打胶密封
三、电路接线
该款胎压监测供电范围是5V-30V的，12V的试过，结果发现晚上太亮了，决定使用5V供电。
需要使用12V转5V模块。
用1A的保险丝在车上的保险丝盒取电。
黄色框中选任意一个ACC保险取电即可
四、装车及测试
外面找个汽修店将内置传感器安装进轮胎内，20块钱一个轮胎，还包括动平衡。
接好线路后，将盲孔盖板恢复原状，在空隙处打上黑色玻璃胶填充。
安装在最左边的的预留孔能在开车时看到胎压信息，不致于被方向盘遮挡视线。
精度还行，显示效果不错
五、小结
优点就不多说了，就是监测胎压，高速开车被扎胎能及时发现，保证行车安全。
再说下我使用后的缺点，车辆刚启动时不会更新显示胎压，而是行驶1公里左右才会实时更新胎压信息，这就导致车辆长时间停放少气了，开车1公里才报警。其次内置胎压传感器电池的寿命只有2-3年，没电了只能拆出来换电池或传感器。
不管了先折腾了再说！
