雨燕更换右侧盲区摄像头，维修后视镜外壳
- 铁牛阿壮
- 0浏览 · 2022-11-03 11:21· 发布于辽宁

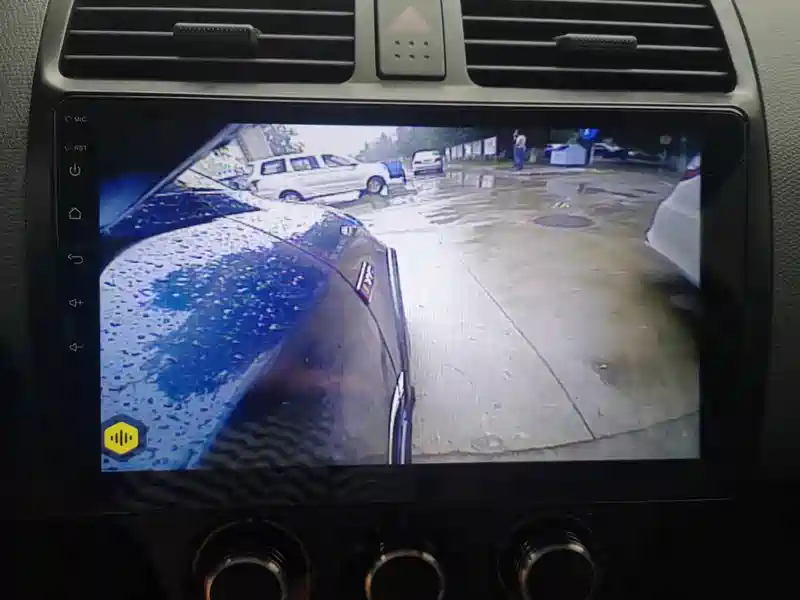

雨燕之前安装了右侧盲区辅助摄像头，效果如下：
清晰度还可以，但是存在一个问题就是图像不连贯，有比较明显的卡顿，一直也没搞懂怎么回事。
导航配置如下，最右边一列：
导航配置如下，最右边一列：
偶然的机会，发现导航的视频输入画面有摄像头设置选项：
这才明白过来，原来这款安卓导航的视频输入是支持AHD摄像头的，安装的盲区辅助摄像头是普通CCD摄像头，与导航不匹配。
经与之前买的摄像头店家（狼蛛三六零度专卖店)联系，得知出了新款的AHD辅助摄像头。
经与之前买的摄像头店家（狼蛛三六零度专卖店)联系，得知出了新款的AHD辅助摄像头。
收到货后，迫不及待要升级了，先是把后视镜外壳起开，我可能用力太大了，导致外壳底部卡脚断了。
这是之前的走线，容易产生异响，这次一并整改。
把之前的摄像头取下，用新摄像头随机带的21号钻头扩孔，之前摄像头用的19号的孔。
取下后视镜玻璃片，卸下上图的三个螺丝。
把摄像头的线包上绒布胶带(减少异响)，然后从调节电机组件的底部走线，顺着电机的线一起出去。
在线路上包上海绵，减少震动带来的噪音。
安装摄像头的时候记得一定要把导航打开，实时的调整角度，调整好之后再把摄像头按入孔内。
安装摄像头的时候记得一定要把导航打开，实时的调整角度，调整好之后再把摄像头按入孔内。
摄像头和线路都安装固定好之后，开始维修外壳断脚。主要是在网上也没有找到这款原厂外壳，都说没货了，只好是硬着头皮维修了。
在外壳和中间壳打孔，用3毫米钻头即可，如上图穿过扎带。外壳打孔时尽量在残脚底部打。
用扎带穿过孔洞，残脚打一个孔，内壳上下各一个孔。
两边残脚都这样处理。
用尖嘴钳把扎带勒紧。
另一个也勒紧，然后用大号指甲刀把扎带头剪掉。
这样整体就完成了，非常牢靠。
开机，进入视频输入设置。
开机，进入视频输入设置。
选择AHD720P模式。
AHD摄像头的画面更清晰，经过路测，画面很流畅，跟导航比较匹配。
再看看在地下车位的画面：
再看看在地下车位的画面：
总结：盲区辅助摄像头跟倒车影像摄像头一样，一定要选用与自己的安卓导航相匹配的款式才能达到比较好的效果。同时，拆配件的时候注意力度，防止造成卡脚损坏。
后记：强迫症的我给镜头贴了镜头膜，因为之前有镜头在长年累月的洗车过程中被刮花了。
后记：强迫症的我给镜头贴了镜头膜，因为之前有镜头在长年累月的洗车过程中被刮花了。
先把镜头擦干净。
这种规格的镜头膜。
每个是这个样子。
贴上了，因为镜头表面不是平的，所以膜会有点折痕。
班门弄斧，仅供参考。
班门弄斧，仅供参考。
