上次第二季的贴子发出来以后很多网友，包括身边朋友问行车记录仪倒底怎么安的，能否发个详细的贴子，其实坛子里攻略不少了，都是大同小异，这个真没有什么技术含量，就是布线布线布线，麻烦是麻烦了点儿，但乐在其中。正好今天周末，我就把线全拆了重新安了一遍，全程自己手机照相，凑合看啊。

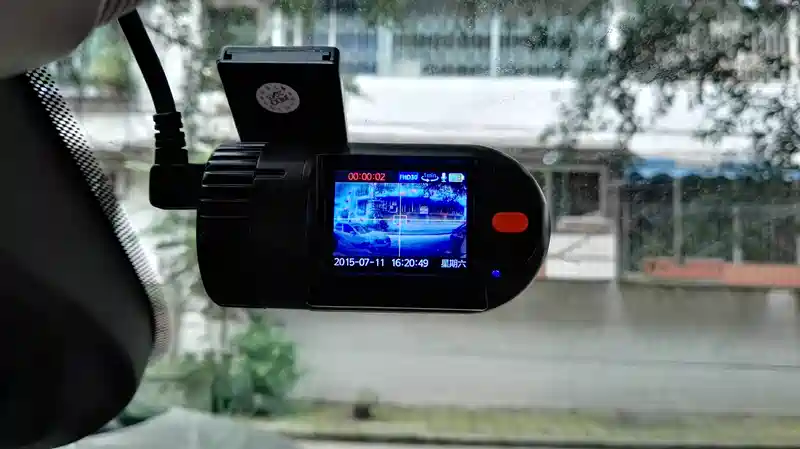

这是安好的样子，我选择了在后视镜右侧安装，原因无它，任性！

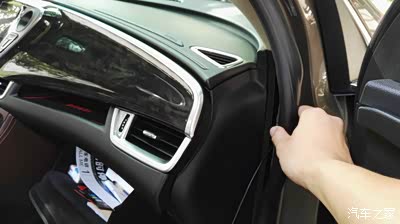

首先打开右前门，拉开门边密封条，使劲扯，坏不了

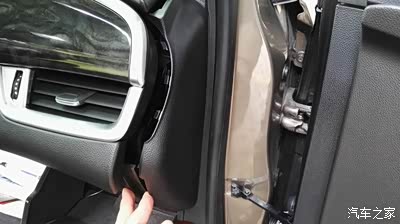

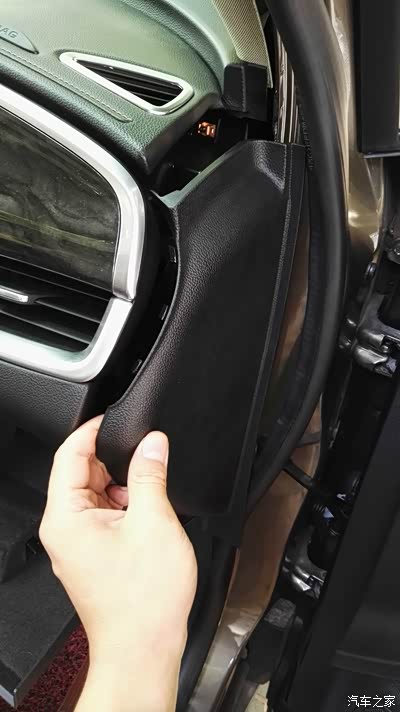

然后是侧面这块装饰板，都是卡扣，需要使点劲儿往外拉，如果到这步你已经下不去手的话还是请装饰店吧。

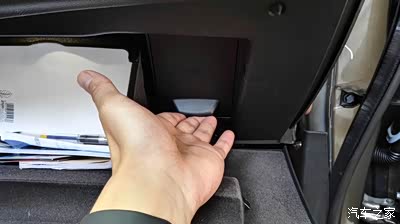

接下来就是手套箱里了，打开就能看到这块盖板，我手指摸到的地方就是设计来开关的，抓住就能打开。

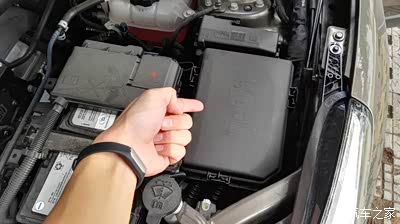

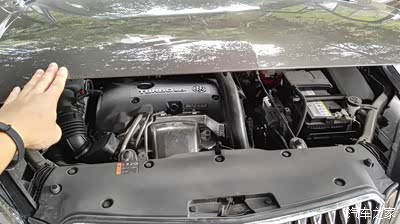

接下来把引擎盖打开，右侧我手指的地方就是保险盒，有三个卡口，捏住就能松开。
拿开盖子。

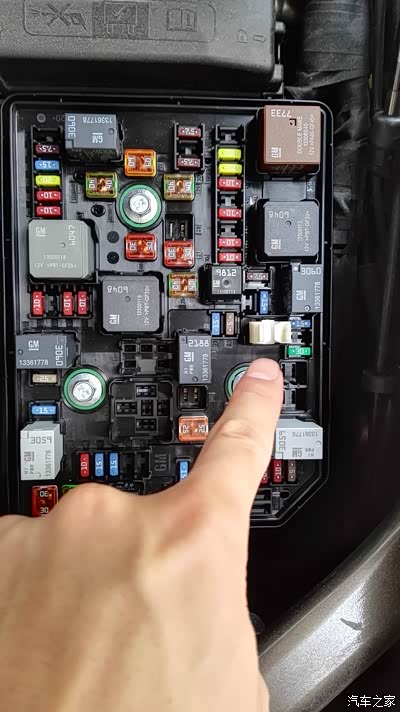

打开以后是这样的，我手指的地方就是镊取保险丝的工具

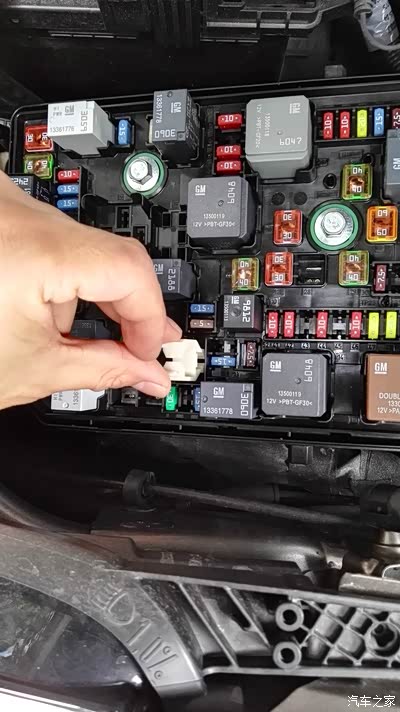

就是这样一个白色的小夹子，抱歉手机照的，没有旋转图片，头部右转90度就是上图的视角。

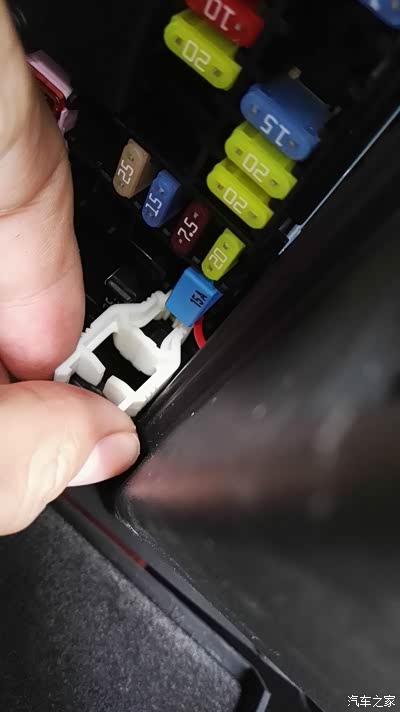

拿上这个小夹子回到副驾手套箱，在最右下角（需要埋头才能看到）有一个黄色的保险丝，这个就是点烟器的保险丝了，将小夹子捏住插入到底，很合适的，不用担心损坏，这个夹子就是干这事的。到底后夹子就能夹住保险丝，然后再取出来。这个时候黄色保险丝应该就在夹子上了。什么？没有？再来！
接下来就是接行车记录仪的线了，请记住，点烟器是12V的，一般行车记录仪是5V的，所以这根一定要是降压线，如果你直接把记录仪接点烟器的线剪掉来接的话恭喜你，可以重新淘宝了。

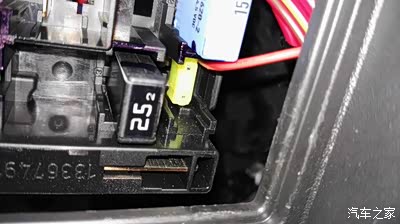

有一些线组是一黄一红，有些是一黑一红，我想如果厂家脑子没被门夹的话都是红线为电源线，把红线缠到保险丝的针脚上，尽量紧一点，但不要缠太多了，因为还要插回去，缠太厚了的插不进去。
缠好后就插回去
多说一句，看到红线的走线了么，侧面装饰板拆掉后从那儿穿过来的。

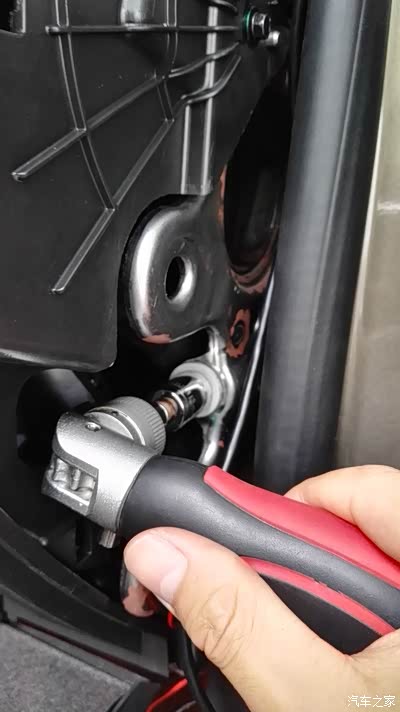

红线插入了保险盒，黑线需要搭铁，侧面就有一个绝佳的地方——螺柱上的螺丝松开一点
把黑线塞进去，拧紧。这两根线就算搞定了，接下来走线。

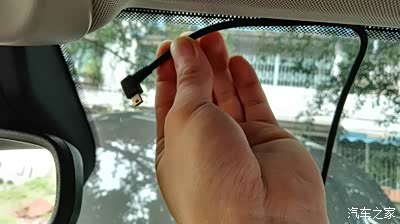

先确定记录仪安装位置，把插头位置和线长大概确定一下。

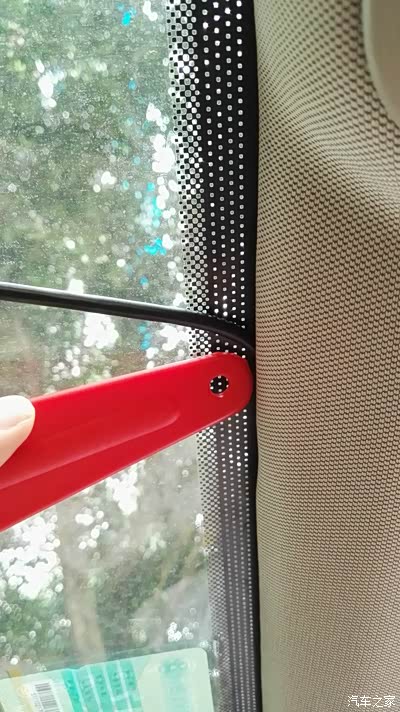

然后随便找个塑料板把线往顶棚里塞，不好意思这张图又没调方向，烦请再次头部右转90度

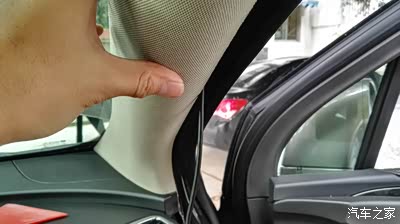

一直沿着顶棚塞，A柱这个块可以不用拆，只要为了更完美我选择了拆开，很简单，抓住往外拉，两个卡扣，比那个侧面的装饰板更容易取。

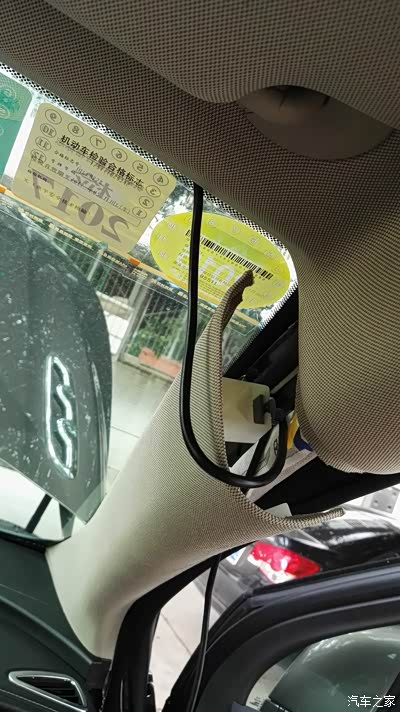

我把线和原车线绑一起沿着A柱下来，也可以不绑，我是完美主义者，这步可略过。
顺着门边密封条一直走，把线裹进去再安回原位，到这个位置线就该进入手套箱了，这时肯定会有多余的线，最好不要一股脑揉进去完事，毕竟有个降压块，怕产生异响，拿捆扎带束一下会更好，这步我忘照相了，抱歉。然后就是盖上侧面装饰板，我的经验是先盖板再压密封条，这样方便点，如果先压条就盖不上了。
完工后是这样的，那根黄头的线不是本次安装内容，请忽视。

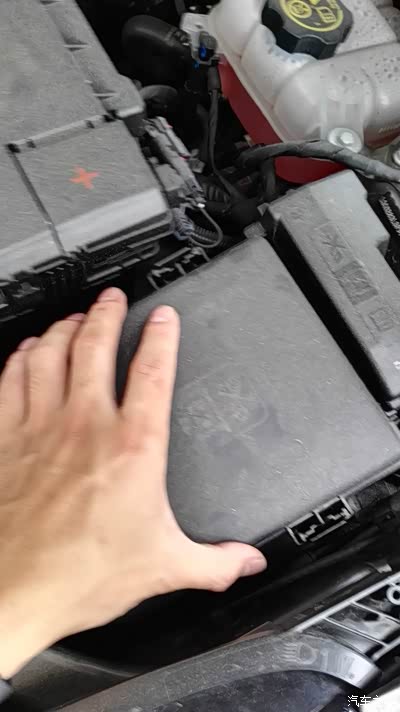

盖上保险盒的盖子
那个白色的夹子归位，盖上引擎盖。

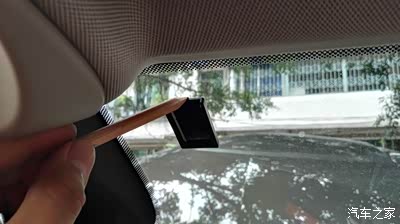

比划好行车记录仪底座粘贴位置。

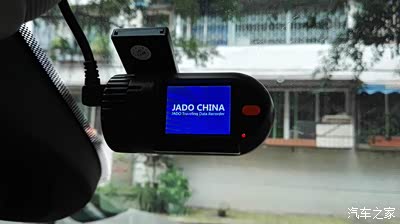

装上记录仪，插上线，通电，OK！这步建议在布线结束后做，万一没成又得拆。。我是第二次装了，所以没试，不要学我。

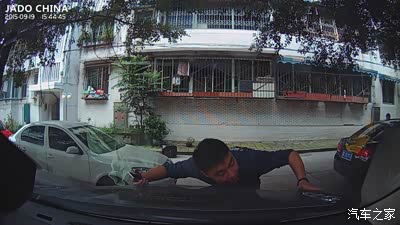

本人出个镜吧，模拟了一下磁瓷党的标准动作，如实记录！完工！
可能不是太详细，全程一个人安一个人照相，还是挺累的。理解一下，手机是华为P8，效果不错！就这么多了，希望能对朋友们有所帮助。
