先上最终效果。

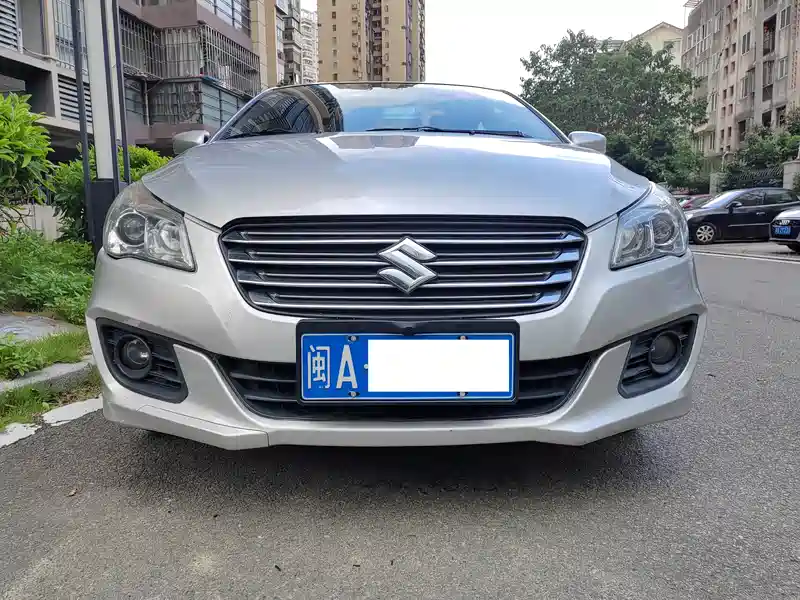

1. 摄像头车牌架
2. 前视摄像头 AHD的，接安卓大屏。
3. 切换开关。按下后，显示前视图像；挂倒档时，显示后视。
4. 自己做了切换板，直接利用了倒车的那个画面。
1. 摄像头车牌架
2. 前视摄像头 AHD的，接安卓大屏。
3. 切换开关。按下后，显示前视图像；挂倒档时，显示后视。
4. 自己做了切换板，直接利用了倒车的那个画面。
前视图像，与倒车同一个窗口，所以按下开关时，图像会自动弹出。还有静音的功能。
从中控屏说起，这里要加一个切换视频的小板，自己设计的切换电路。
平时，视频通路是后视经继电器J1到左边的VIDEO。
当开关按下时，J3短路，DC12V有电，供给前视摄像头，同时给继电器J1供电，此时，视频就切到前视这一路。此时要是倒车，DC12V又会被切断，变成平时的状态显示后视。
当开关按下时，J3短路，DC12V有电，供给前视摄像头，同时给继电器J1供电，此时，视频就切到前视这一路。此时要是倒车，DC12V又会被切断，变成平时的状态显示后视。
切换小板，与安卓大屏的转换线 绑在一起。
从副驾穿线到发动机仓是整个事件中最难的一环。一开始没弄明白怎么穿过去。用棒子无法穿过去。好多天后，想到一个方法：用手机上的灯从里面的孔照进去，外面的孔看到了光，说明是通的，且是斜向上的，最后才把线给穿出来了。
出线的孔。
走线。
穿到前嘴。要用铁丝之类的穿引。
穿到前车牌架处了。
摄像头3根线用便携式铬铁焊上。电源正，电源负和视频信号线。
装好的效果。
切换开关安装在此处，线穿到中控。
安装这个开关也是费了好大劲。要拆些东西。
中控左侧，从这里穿过。
从中控穿线到这缝出来。
