c3XR自动安装后摄像头
- jepower
- 0浏览 · 2015-10-22 21:55
c3XR自动时尚8月入手已3个月了，总体可以，现在装个倒车摄像头十分必要。专车用牌照灯摄像头。显示器为普通。走线是从后尾箱左侧经后座底再经门边胶直上方向盘下的保险盒。上图：

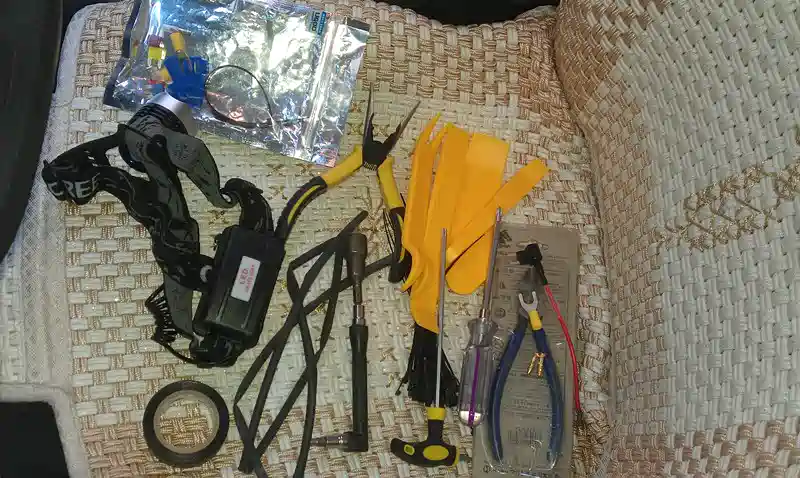

要用到的工具，保险盒取电器，T20梅花，线，保险等。
视频分割器，可以装4个摄像头。
专车用牌照灯摄像头，装在右牌照灯。装左也一样，看那个顺手。灯框较松，无胶垫，看来要用玻璃胶固定下了。原厂的是有垫的，但原厂的无线孔和槽，用不了。
爬到车尾底下查倒车灯线色，12V为黄色，注意爬车底一定要将车停在平地，拉手刹，P档，断电，拔匙。
线束是从车尾底上来，主要是倒车雷达和雾灯倒车灯线，黄色原以为是倒车灯线，经测量不是，实际是已剥皮的那条粉色线。注意剥线接线一定要断电以防短路。不用的测完的线要包好。
再爬到车底查看，黄色的12V倒车灯线经插头已转换成粉色线颜色较深那条，实际上还有一条颜色浅点的粉色线为雾灯线。经测量确定:通电，用万用表，红笔接粉线，黑笔接车身的螺丝，无电压，踩刹车，挂R档，倒车灯亮，测量电压12V，确定深色粉线为倒车灯12V线。挂P档，断电，拔匙。摄像头触发线接倒车灯线，包好。
拆
拆
拆后部手能伸进，能接线就行，不必全拆，侧边的小档板拆掉，用来伸手进去接线，车尾底的线束在内。
拆掉尾门上的所有内板，放线，拆牌照灯右边，拆左边也一样
扎线，省略扎好的图。
线经左侧顶到尾箱后座安全带处，经后座边再穿椅底经门边胶直上保险盒。白色的卡子很萃，容易断，有4个卡，用一字批或胶批小心向内压很容易拆，不要暴力直接将胶管拿下，白色的卡子很易断的，图中的白卡子实际已被我操断了，最后我是用胶布扎起来，勉强能用。穿这条胶管，摄像头的莲花头线要剪断才能穿过，所以买摄像头一买宝马接头的，宝马接头很小能穿过不用剪。
尾箱后座安全带处
后座边
摄像头触发线接12V倒车灯线
接线，一定要断电，
接完要包好。
取电
取电器，带保险，取F16保险，12V插座就是点烟器。
接好
线多不，塞满了！
装上视频分割器，可装4个摄像头，暂装后视，其它日后再装
装好。
显示器
试机，白天，试机通电前一定要将所有线包好。
晚上，无开尾灯
开尾灯
摄像头方式切换按钮，有8种模式。
透明胶，封掉万恶深道。到此安装完毕。
认证神器。
