一直以来想折腾下V7的音响，又不想大动干戈，11月份的时候马云家买了个DSP功放，测试的一段时间觉得和酷狗音乐里面的会员音效原理是一样的，硬件层面没有做改变是不可能有大的提升的；
在测试DSP功放时，顺便还淘了个汽车专用的超薄有源低音炮，也不是很贵，在测试完后觉得效果还是有点提升的，所以就把DSP功放给退了，留下低音炮；
但低音炮得从电瓶处接一根12V正极线取电，之前一直在想这根线应该从哪里走，翻看了各个车型论坛相关走线的帖子，大多是从防火墙原车线的孔位再挖个孔走线，但是我担心这样破坏原车密封性会增加发动机舱的噪音传递进来，同时这样操作过程也比较繁琐，故11月中的时候在坛子里发帖咨询了大家，在此感谢“fofo999”兄弟的建议提示，我就是照着你的提示从驾驶位侧面走线，不会破坏原车密封性，也不影响其他任何机械结构，现将此走线方式放上来供有需要的坛友参考；
在测试DSP功放时，顺便还淘了个汽车专用的超薄有源低音炮，也不是很贵，在测试完后觉得效果还是有点提升的，所以就把DSP功放给退了，留下低音炮；
但低音炮得从电瓶处接一根12V正极线取电，之前一直在想这根线应该从哪里走，翻看了各个车型论坛相关走线的帖子，大多是从防火墙原车线的孔位再挖个孔走线，但是我担心这样破坏原车密封性会增加发动机舱的噪音传递进来，同时这样操作过程也比较繁琐，故11月中的时候在坛子里发帖咨询了大家，在此感谢“fofo999”兄弟的建议提示，我就是照着你的提示从驾驶位侧面走线，不会破坏原车密封性，也不影响其他任何机械结构，现将此走线方式放上来供有需要的坛友参考；

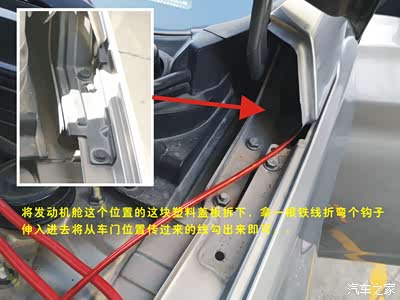

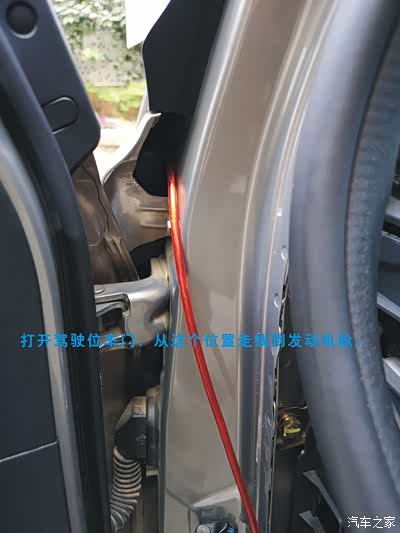

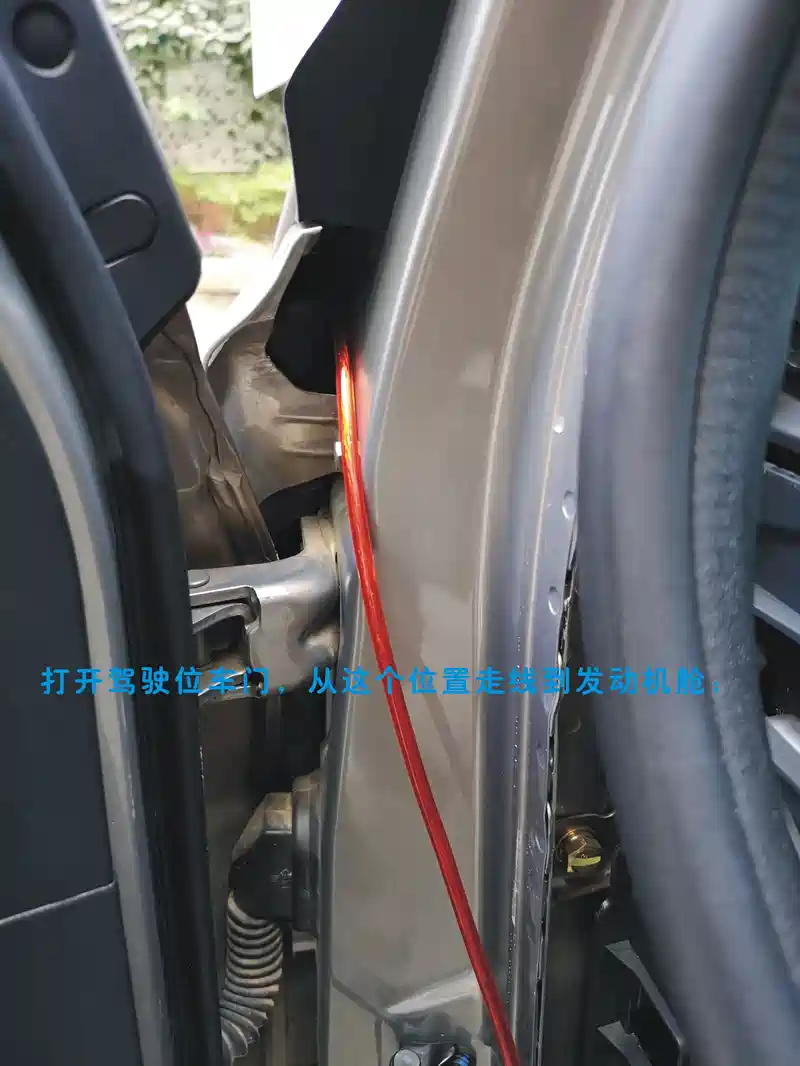

先从这个位置开始往发动机舱穿线，尽量多穿一些长度过去，方便发动机舱勾线；

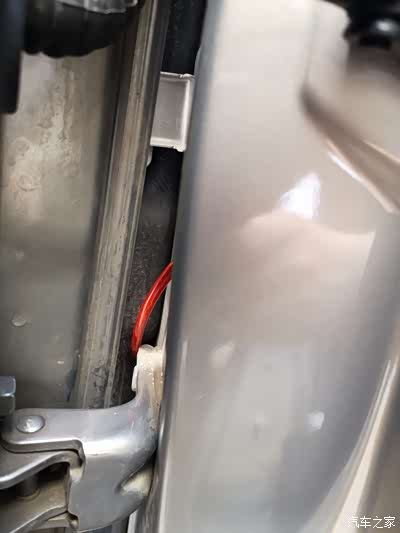

发动机舱位置的线穿完后，从门边位置靠缝隙里面穿下来；
（这照片上的线是穿完后还没整理的）
（这照片上的线是穿完后还没整理的）

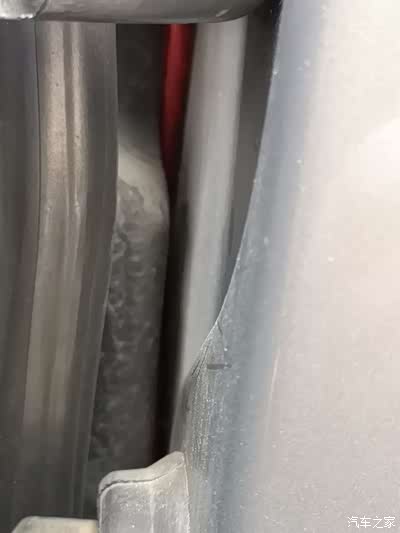

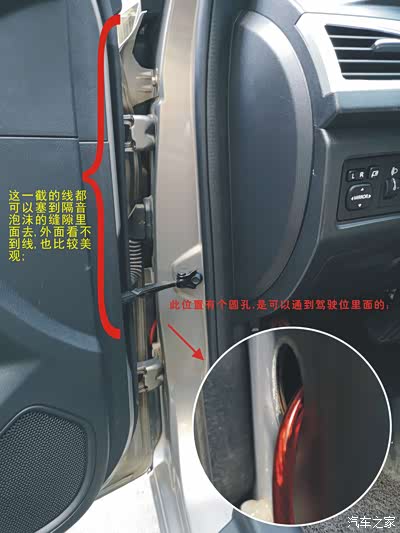

这个位置里面空腔里是有隔音止震泡沫的，把线塞到泡沫缝隙里面；
门边位置从发动机舱过来的那一头线的位置压低一点，防止如果有雨水顺在线流下来不会把水引到驾驶室；

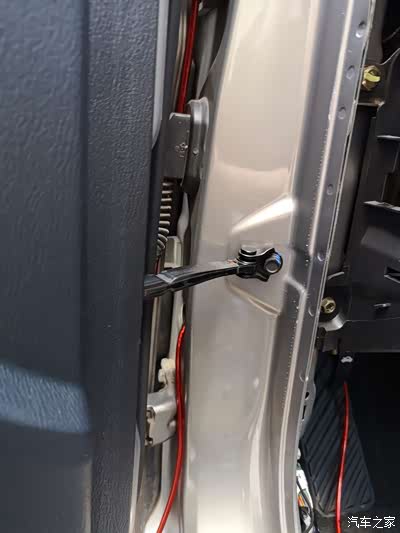

这是车门外面走完线是效果，开关门不影响，关门不会压到线；从这个圆孔网车内通线；
这个和车门外面圆孔相通的孔不知道是干嘛用的，总感觉外面的胎噪和风燥会从这个孔传入车内，看来下次要准备些材料把这孔给堵上看对噪音改善有没有帮助；

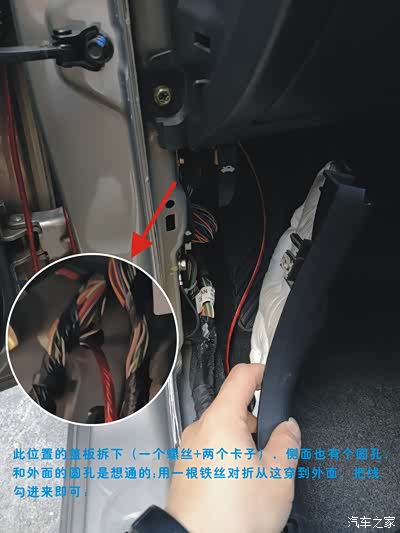

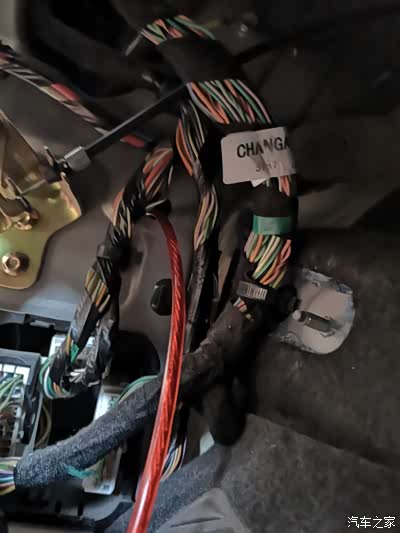

这个位置很多线，电源线从这穿进来之后拿扎带和大线束一起绑好固定下；

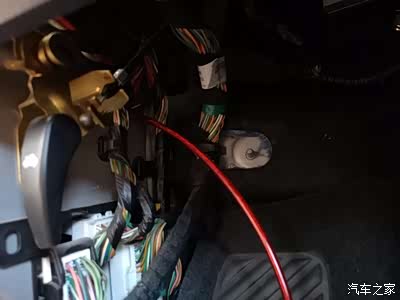

拿铁丝勾线的时候看不到可以拿手机电筒照下，很好勾出来的；

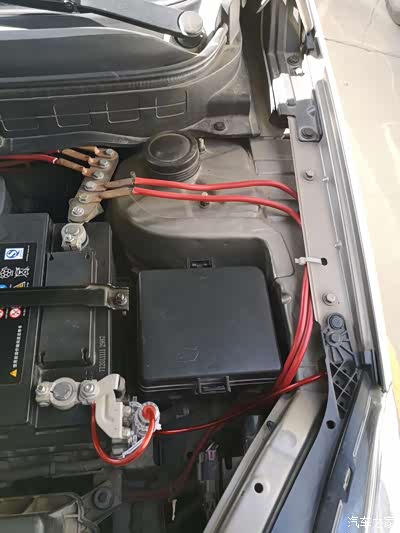

发动机舱方向的线从最边边上走，到电瓶位置出来；

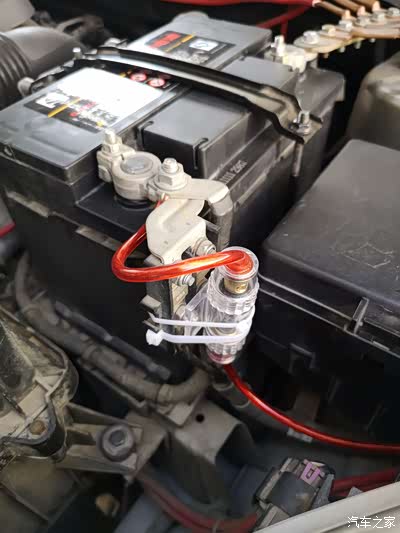

保险丝用扎带固定在电批的这个位置刚刚好，不影响引擎盖关闭；
上面是发动机舱取电、电源线的走线线路方案，有需要改装的朋友可以参考下；
下面是按照低音炮的过程，就不作详细描述了，很多论坛都有可参考的帖子，我买的是10寸的带中频不带高音的纯低音炮，商家配的高转低转接头太次，自己又单独买了个单独供电的高转低转接头，完全没有杂音，总花费四百多块钱，对音质的改善还是很明显的；
平时听音乐把低音炮的中频打开，可以很好补充原车中音，人声更清晰浑厚些；听DJ就把中频关掉，纯低音，效果震撼；
下面是按照低音炮的过程，就不作详细描述了，很多论坛都有可参考的帖子，我买的是10寸的带中频不带高音的纯低音炮，商家配的高转低转接头太次，自己又单独买了个单独供电的高转低转接头，完全没有杂音，总花费四百多块钱，对音质的改善还是很明显的；
平时听音乐把低音炮的中频打开，可以很好补充原车中音，人声更清晰浑厚些；听DJ就把中频关掉，纯低音，效果震撼；

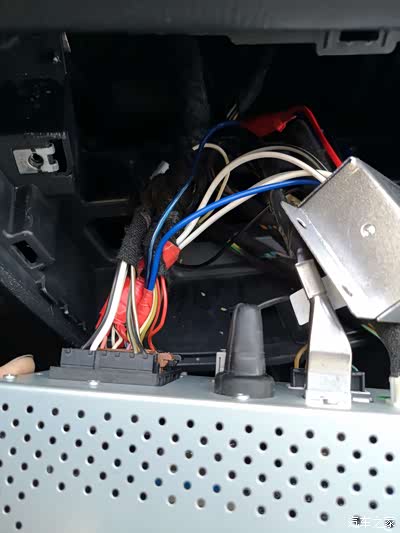

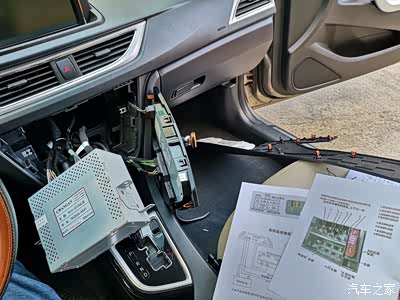

拆中控接线，为防止接错，把接线图打印出来，更直观清楚些；
商家配的免破线插针就是鸡肋，还是破线接线稳妥些，反正早就过保了；

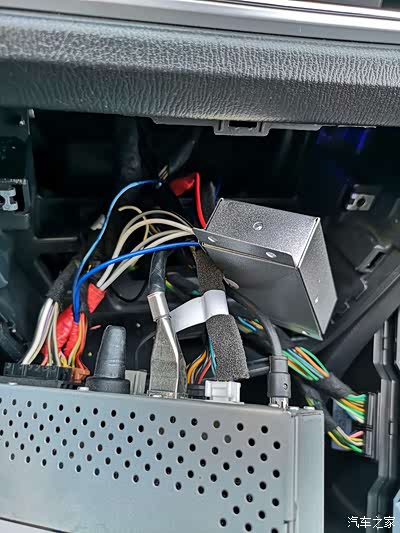

自己另外买的单独供电的高转低转接器，接线完后拿扎带固定在线束上，防止异响；

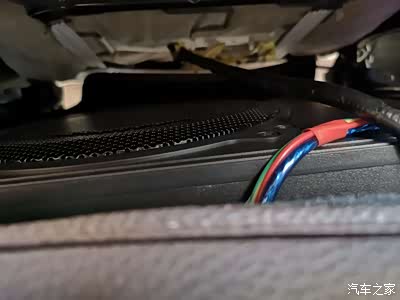

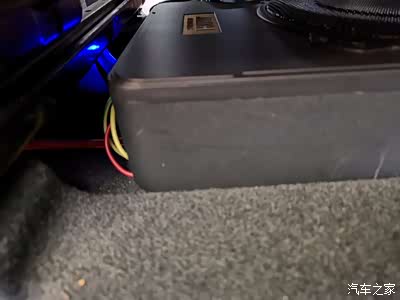

低音炮放在副驾驶座位下面，尺寸刚刚好；
这是从副驾驶往后方向照的照片；
这是从副驾驶往后方向照的照片；
这是从后排座位向前照的照片，低音炮线的接口方向放在靠中控的侧面，方便人坐在驾驶位时可以伸手进去开关中频；
电源线是从驾驶位门槛盖板底下走，然后从驾驶位座椅下面过，从后排座位是地板绕到副驾驶这边，因为后排地板有脚垫在，线在脚垫下面，看不到；

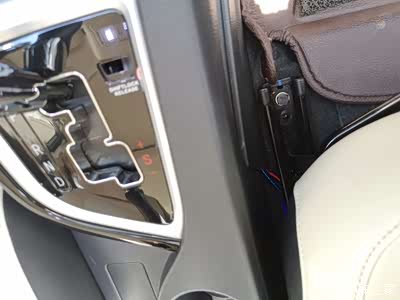

音频线和控制线从中控出来后走空调滤芯位置的那块盖板底下，然后从副驾驶位这个地方出来，塞到座椅滑轨底下接低音炮上；
音频线和控制线从中控出来后走空调滤芯位置的那块盖板底下，然后从副驾驶位这个地方出来，塞到座椅滑轨底下接低音炮上；

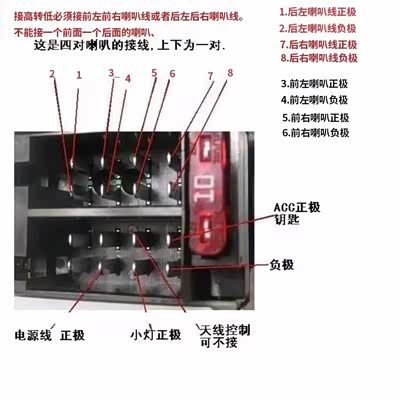

这是悦翔V7中控主机线束喇叭线的接线说明，放出来给有需要的做个参考！
这几个月一直很忙，都没闲暇时间来捣腾，自动挡P档卡死问题还没解决，微动开关都买回来已经两个多月了，都还没时间动手，下次准备安排一天时间来搞P档卡死问题，因为涉及到拆下整改扶手箱位置，所以工程量会大一些，待结束后再来上作业；
