加装后备箱开关的教程论坛有很多了，基本上有三种解决方案。
一：最简单的直接买个复位开关放在后视镜调节或者是一键启动那里
二：更换虎7或者5X的后视镜调节总成，利用多余的按钮来解决。
三：双闪旁边，这种最有技术含量了，需要动手能力强的人，具体看论坛骨灰大神的帖子。
四：可能是论坛首例解决方案，集成到大灯总成上面。
首先感谢虎7论坛行云流水车友提供的想法，再感谢艾5论坛骨灰大神提供的电路图
一：最简单的直接买个复位开关放在后视镜调节或者是一键启动那里
二：更换虎7或者5X的后视镜调节总成，利用多余的按钮来解决。
三：双闪旁边，这种最有技术含量了，需要动手能力强的人，具体看论坛骨灰大神的帖子。
四：可能是论坛首例解决方案，集成到大灯总成上面。
首先感谢虎7论坛行云流水车友提供的想法，再感谢艾5论坛骨灰大神提供的电路图

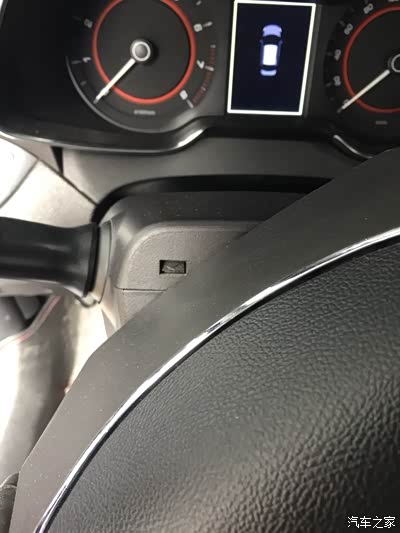

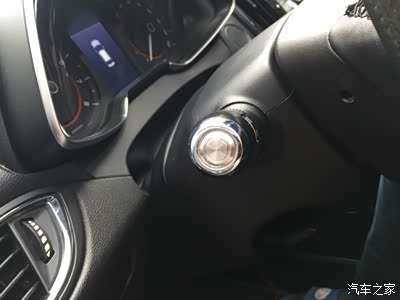

先上效果图

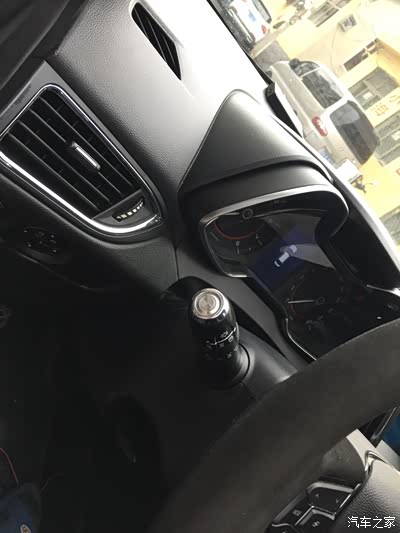

我之前已经随便接了一下

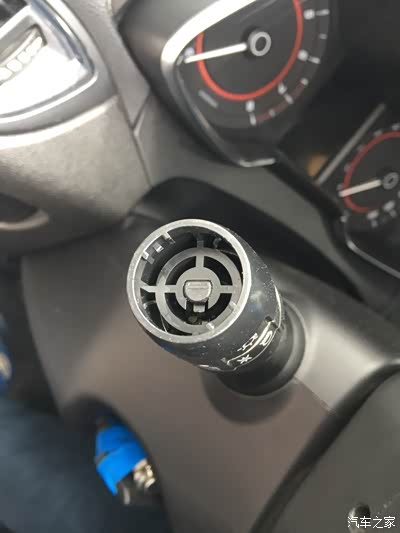

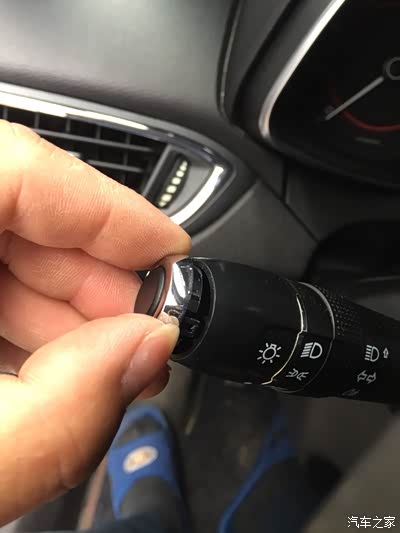

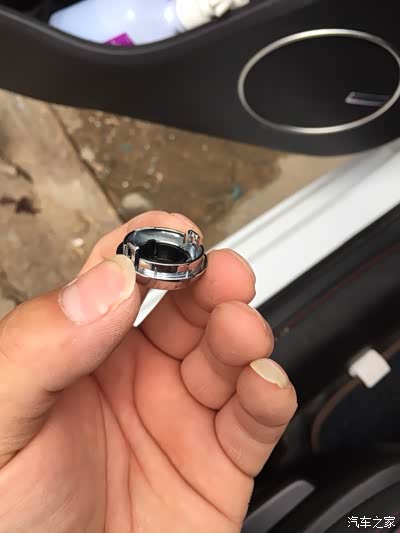

用指甲抠掉这个圆圈，抠的时候要小心。
空间很小
有两个小卡子，抠的时候慢点。

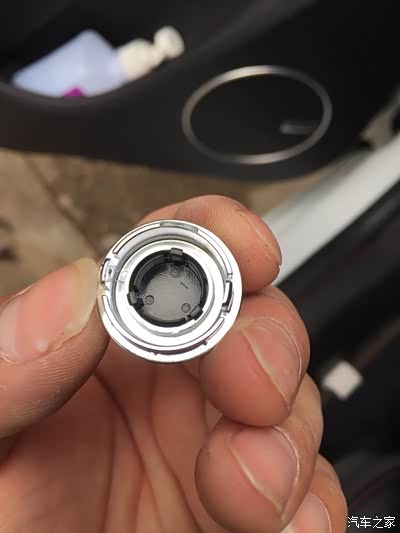

再把这个小黑盖子取下来，后面有三个针脚。

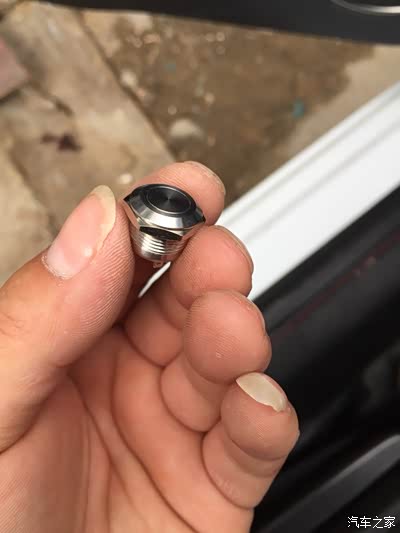

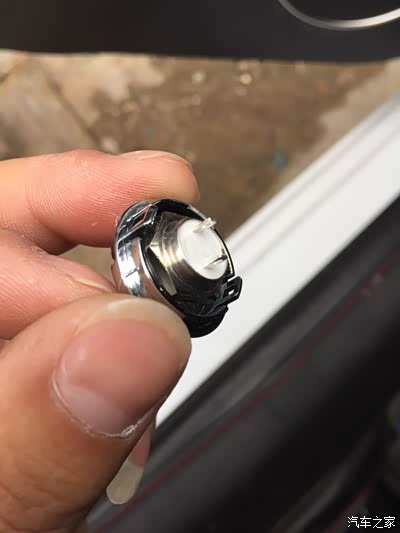

某宝买的12cm复位按钮，超短型，不带灯。
后面两脚，接线简单。

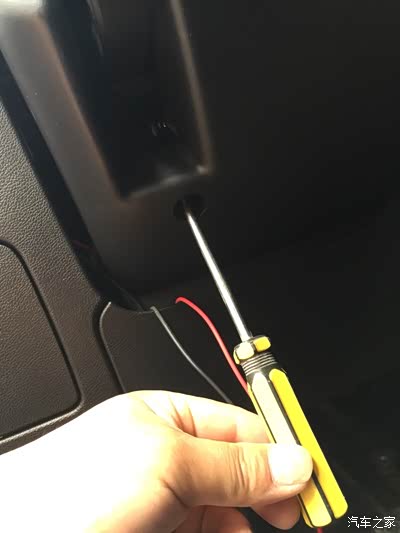

先拧下这个螺丝，调节方向盘扳手下面。
转动方向盘，一边一个卡子。
转动方向盘，一边一个卡子，转的时候要插入钥匙，免得锁死方向盘。

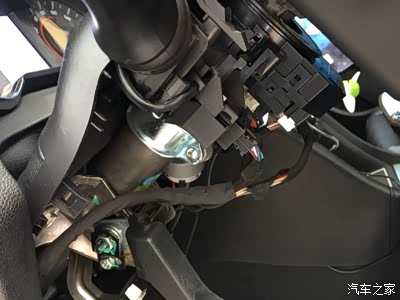

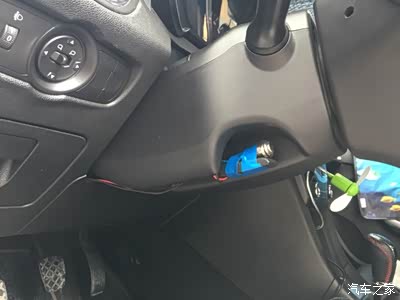

拆下来的样子

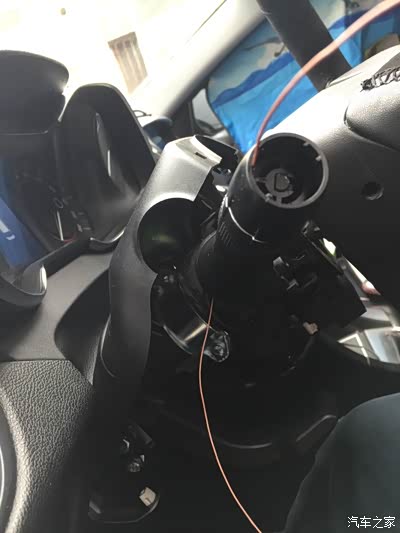

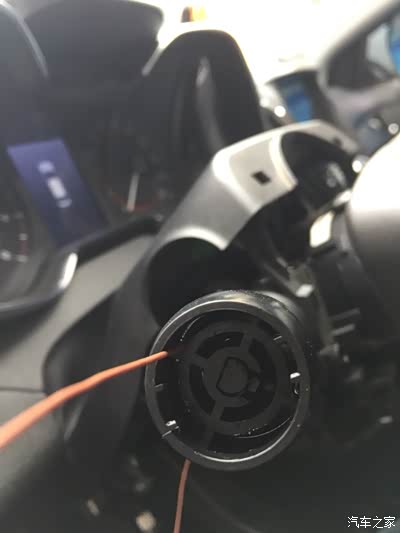

穿线
穿线

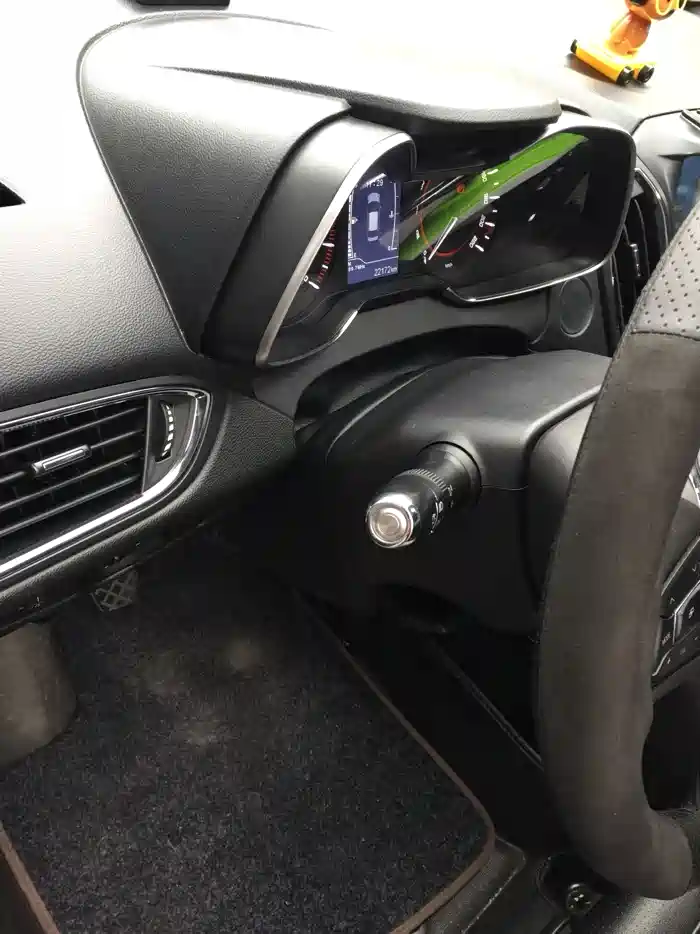

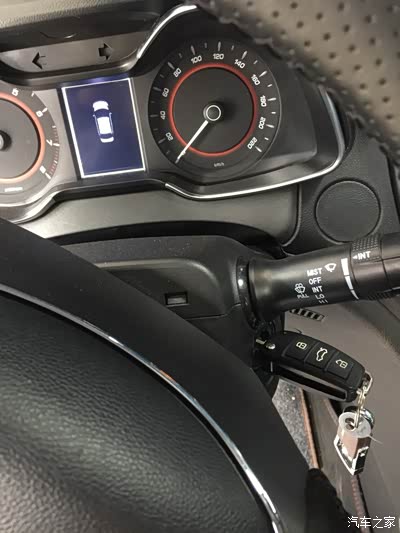

完成图
完成图
整个过程最麻烦的就是穿线了，建议用网线穿，因为网线细，而且网线比较硬，穿的时候可以拿手电筒照着穿。
接线的图没有拍，论坛有很多教程了，所以就没有拍图片了。
接线的图没有拍，论坛有很多教程了，所以就没有拍图片了。

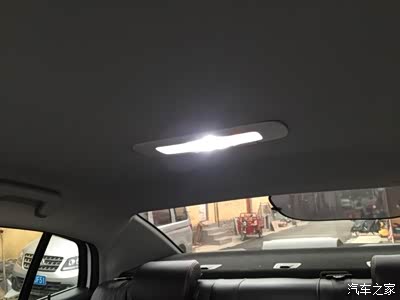

加装的后排阅读灯
