荐 改装达人（三）----用超亮射灯做倒车灯 提升倒车灯亮度
- 济宁车友1964451
- 0浏览 · 2016-07-12 21:37
咱小k的倒车灯确实不是很亮，特别是贴的深色膜晚上从后视镜看更是漆黑一片。
早就想改倒车灯，看论坛里有换led灯泡的，但有的会影响倒车影像出现花屏，而且led灯泡用眼看很刺眼，实际照地效果一般，有的是打孔安装鹰眼倒车灯，也不错，但是我不想打孔。最后选择在车底安装2个射灯做倒车灯，虽然不是完美的方案，但是真的是很亮，真的有亮瞎狗眼的赶脚！
早就想改倒车灯，看论坛里有换led灯泡的，但有的会影响倒车影像出现花屏，而且led灯泡用眼看很刺眼，实际照地效果一般，有的是打孔安装鹰眼倒车灯，也不错，但是我不想打孔。最后选择在车底安装2个射灯做倒车灯，虽然不是完美的方案，但是真的是很亮，真的有亮瞎狗眼的赶脚！

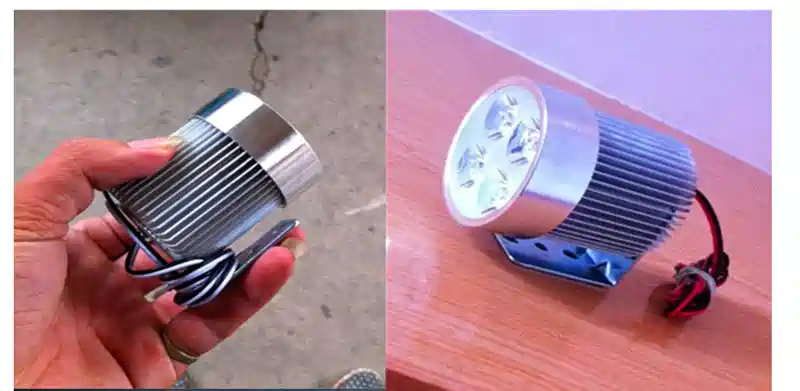

淘宝买的这种电动车的射灯，20瓦超亮的才20元多点，优点是便宜（同样的灯卖给汽车专用就贵几倍）防水 耐用 电压12-80v通用，缺点是有点大。
这种12v继电器，5元一个，用来实现白天倒车不让它亮，只有原车倒车灯亮。晚上倒车自动开启功能。
施工现场...
接线原理：灯电源可以从点烟器，电瓶拉线单独供电，也可以从倒车灯取电。如果从点烟器取电需要2个继电器，一个是从倒车灯引正极给继电器线圈，实现倒车通电，另一个从示宽灯引正极实现只有晚上倒车才通电，这样只有同时满足2个条件，射灯才会亮。
如果直接从倒车灯给射灯供电，就用一个继电器就可以，从示宽灯引正极给继电器线圈，实现只有晚上通电。
（继电器是4脚常开型，85 86脚是线圈，30是常火 87接灯）
还有一种接线法就是不用继电器，用一个开关做手动开启，这样有一个好处就是可以做反击灯，缺点就是不能自动开启。
如果直接从倒车灯给射灯供电，就用一个继电器就可以，从示宽灯引正极给继电器线圈，实现只有晚上通电。
（继电器是4脚常开型，85 86脚是线圈，30是常火 87接灯）
还有一种接线法就是不用继电器，用一个开关做手动开启，这样有一个好处就是可以做反击灯，缺点就是不能自动开启。
安装部位最终选择在备胎架子上，这样比较靠里面点，从车后看不见灯。（后保险杠下面左右也有个螺丝可以固定，但是太靠外面影响美观，放弃）
白天效果...
这是原车倒车灯效果，手机没有开启闪光灯，
这是射灯和原倒车灯同时开启效果，绝对够亮，甚至都能当近光灯使用了。
这是原车倒车灯...
这是开启射灯效果，这效果相当满意啊
