继续折腾，给老车改个原车风格8寸掌迅5760主板的安卓导航
给老车改个原车风格8寸掌迅5760主板的安卓导航，实现原车风格的面框与安卓系统导航主板的结合。淘到的8寸“原厂附件”原车风格中控屏
两个不同屏幕尺寸对比，左边是“原厂附件”8寸中控屏，右边是原厂7寸中控屏，你们更喜欢哪个
开机测试正常，不过这套系统用不到了，准备拆掉这个中控屏的主板换上掌迅5760B的主板，提升功能
拆下掌迅5760B主板
测试掌迅5760B主板连接到原厂附件的8寸屏幕显示正常，这是重中之重，只要显示就好说了，下一步再对其他地方进行改造
用到的部分，面框、支架、按键控制部分

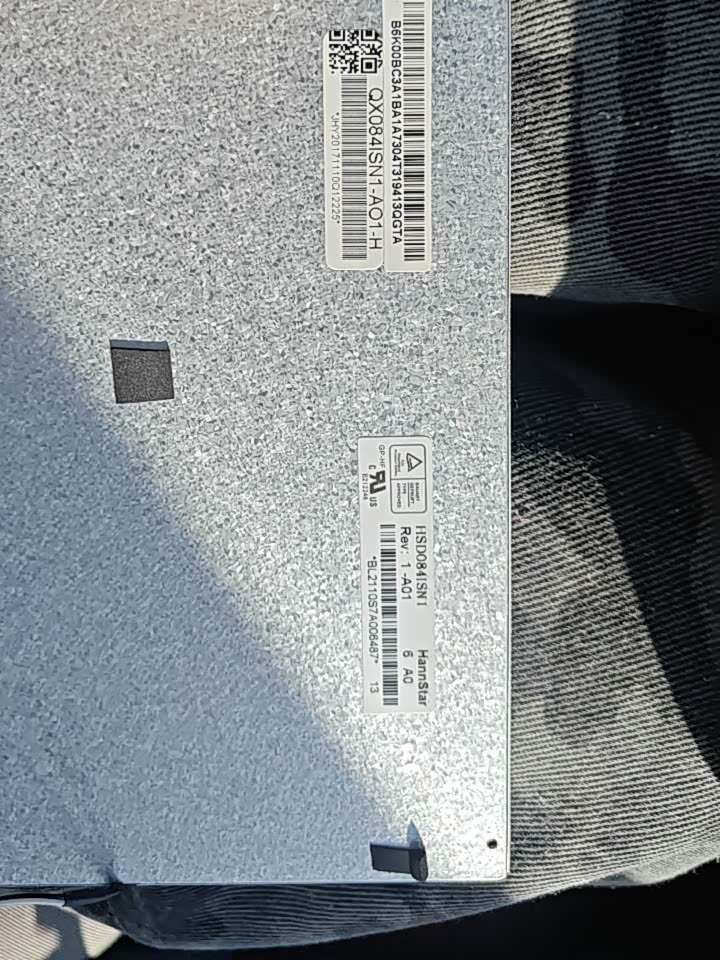

还有屏幕
用不到的部分，主板、后壳
按键控制部分，按键板需要与主板按键接口对接
按键板排线是14针的
主板按键接口是12针的，接口定义排序不一样，要对两个接口进行转接
用万用表测得按键板14针接口定义（左表格），掌迅5760B主板12针排线定义（右表格）
购买需要的配件，排线、转接板、转接线
连接好转接线
确认无误后一边连接主板一边连接按键板
用尼龙胶布包裹绝缘
连接好屏线、触摸线
经初步测试主菜单按键不起作用，发现相应电路并联的电阻不合适，测得阻值220K左右，需更换成1K左右的
更换好了，眼神不太好了
不用放大镜是真看不清楚啊😂😂😂😂
不用放大镜是真看不清楚啊😂😂😂😂
实际更换了一个820Ω左右电阻
装好的样子，麦克风用莲花插头引出，复位键暂时不接了，感觉用到的时候很少
开机正常
主板信息
主菜单终于设置成功了
上一曲设置成功
下一曲设置成功
蓝牙电话接听设置成功
音量旋钮设置成功
按键背光灯设置
正常控制按键背光灯开和关
其他功能测试全部正常，
DSP
视频播放
装车测试各项功能全部正常，完美
