在淘宝购买的黑底白字 行车电脑 仪表套件 到货了，由于下午去选车牌号，4点多才回来。

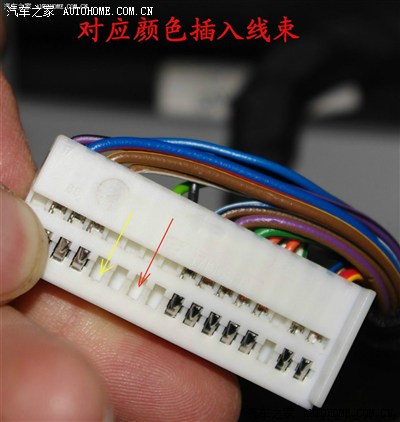

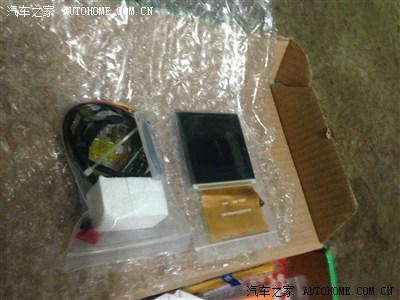

左边是 行车电脑线束，右边屏幕 和LED小灯，还有附带的小段细线用于仪表灯长亮。

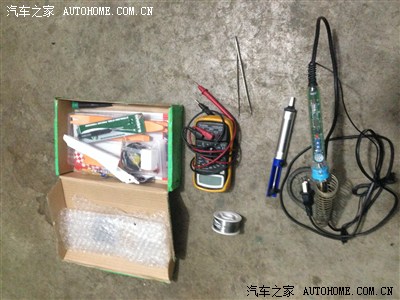

工具准备：电烙铁 细焊丝 万用表 卖家赠送的小镊子（及其好用啊）

由于一个人操作，时间有限无法及时拍照，以下图片部分来汽车之家自其他帖子，敬请原谅，但是我会把心得写好。

【拆仪表】

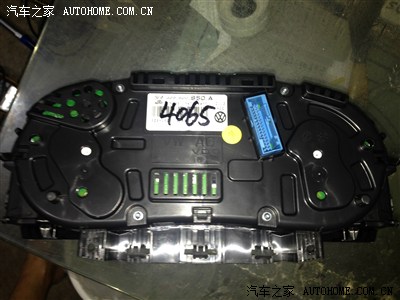

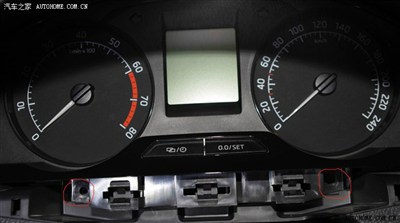

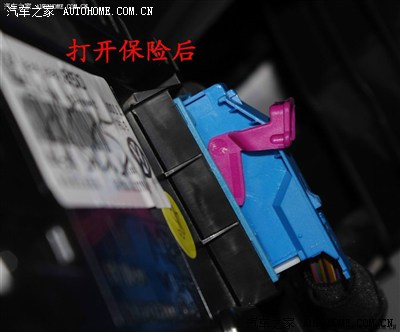

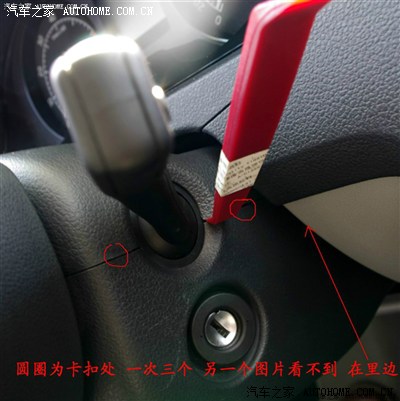

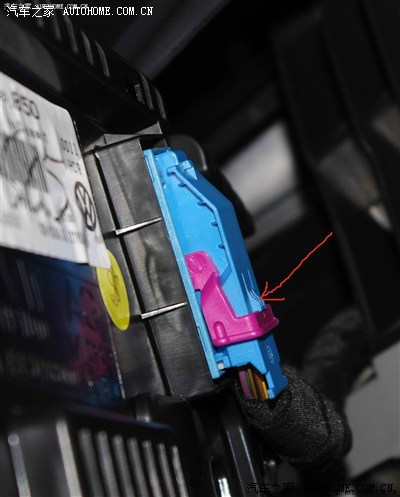

T20螺丝刀卸开此处两个螺丝，注意最好实用有磁性的螺丝刀以免螺丝掉落到车的内装缝隙内。向外拉出仪表。

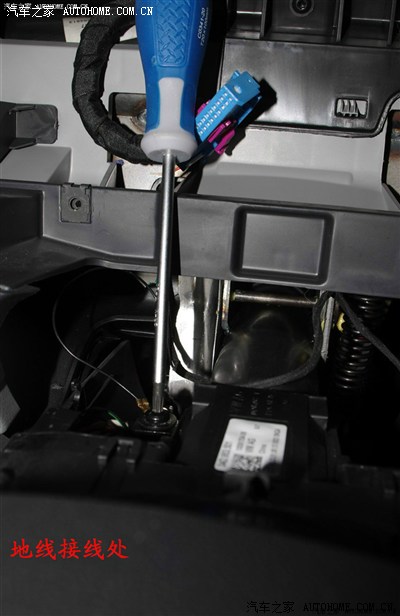

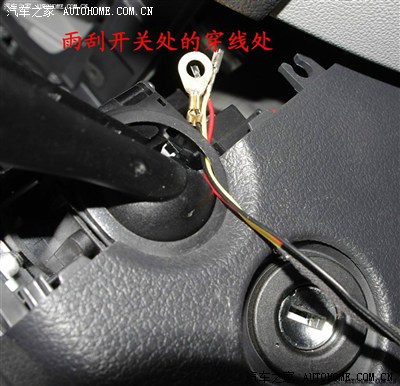

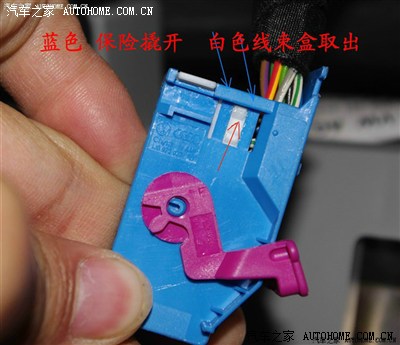

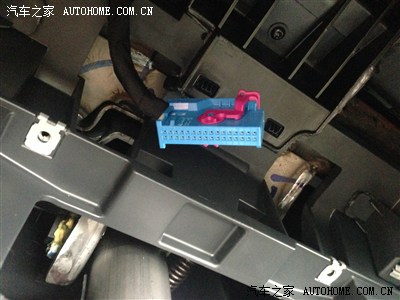

另外两根到仪表的线 从螺丝刀后面那个洞穿上去。

至此 行车电脑显示 就改完了。开始下一步【黑字白底 改装】

用卖家附带的T9螺丝刀 拆开 四个螺丝。打开卡扣。

下面有卖家改装详细的视频哦

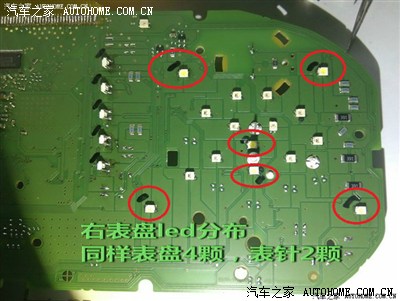

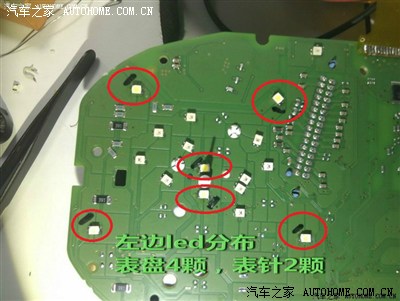

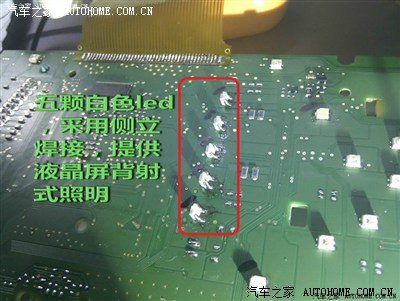

视频中关于LED标记 少了两个指针上面的LED。下图中是全部LED

【LED焊接心得】

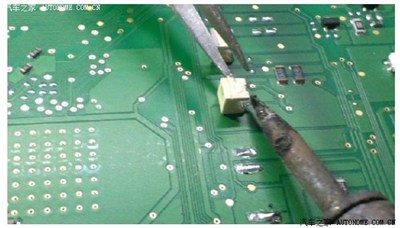

拆下原来绿色LED的时候

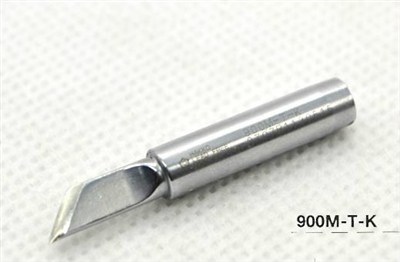

这种尖头的烙铁头不好用，最好用一个新的刀头的烙铁头。如下图这种

可以两个焊点同时均匀的接触加热 ，容易拆卸，如果用尖头那就把烙铁的温度调高，我最高调到450度，一点就把

led焊下了。

全部拆下 LED，焊接新的LED的时候 注意 烙铁头不能与LED接触时间太长，我估计不能超过2秒吧，很容易烫坏。

自己做了个示意图，画工不行，请担待。烙铁头上上点锡，有芝麻那么一点就够了。镊子捏住LED，与右侧电路板焊点保持1~2毫米的距离，先与LED脚接触0.5秒，LED脚吃锡以后，烙铁头下压加热电路板上焊点，镊子捏住LED右移1~2毫米，烙铁随着一起移动，之后放开。整个过程操作不超过2秒。

由于第一次操作，全部LED焊完以后检查，坏了3个LED，重新更换，卖家多给的LED，全部用上，少一个都完不成作业了。

【关于检测是否焊好】用万用表置于测小电阻的档位，或者置于测二极管的档位，红笔接led缺角，黑笔接另一角，LED就会有微弱的亮光，说明LED没焊坏，全部LED检查一遍。

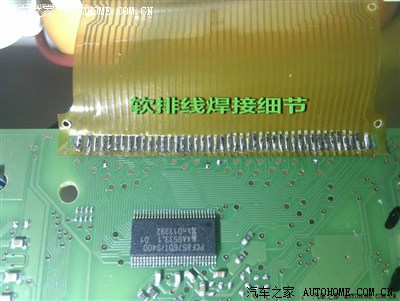

【排线焊接心得】

我觉得排线与金手指错开0.5毫米，最好焊接。最好用 小刀口 烙铁头。

首先给金手指上锡的时候，不要上太多，否则容易溢出，造成相邻的金手指粘连短路，一个金手指上半个小芝麻那么多锡就可以。

然后排线与金手指错开0.5毫米，先焊好两端以固定排线，焊的时候由于有错开的0.5毫米，所以金手指有露出，烙铁直接加热这里，待锡融化，再用烙铁头下压排线，加热，使之与金手指结合。全部焊完检查一下，锡不够的，补锡，最好用很细的焊丝。

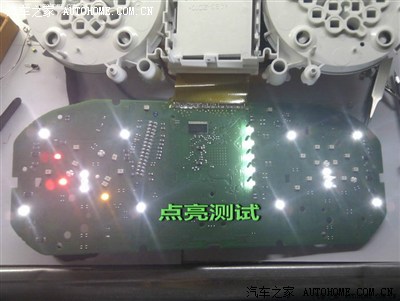

测试一下

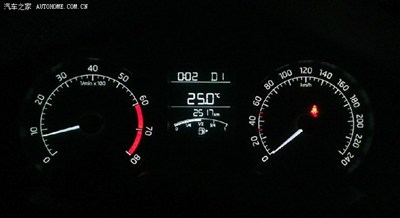

原步骤相反装好仪表

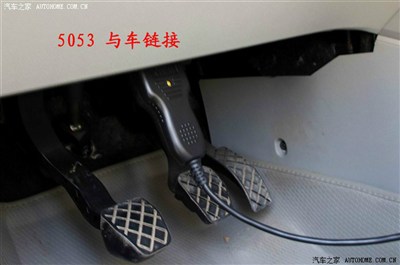

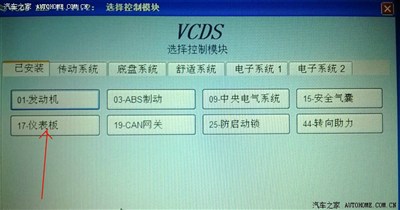

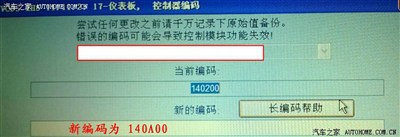

【修改5053编码】

改完保存，OK ，行车电脑可以用了。
