1.8T优雅改装带记忆电动座椅（申精）
- 日月争辉
- 0浏览 · 2011-02-13 13:23
制作电动座椅插座，通过朋友搞到原车带记忆电动座椅插座，可实现原装位免破线安装：

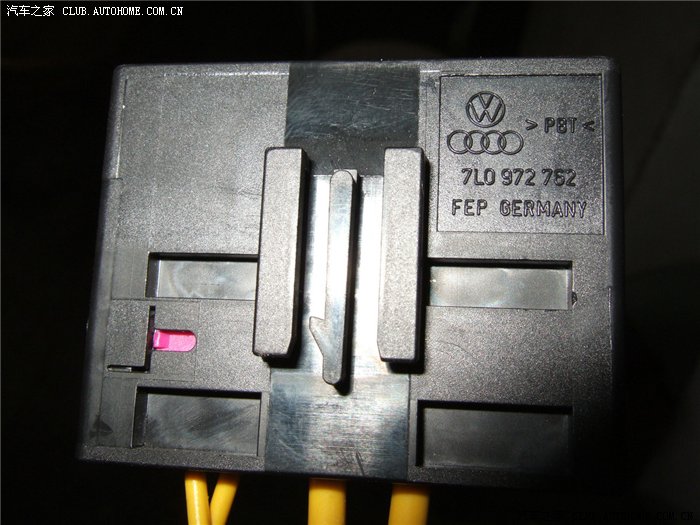

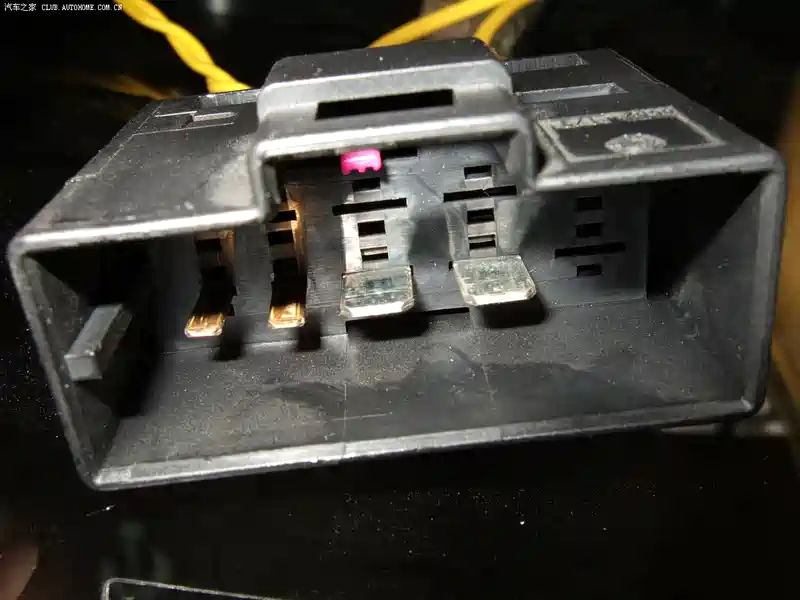

插座代码:7L0 972 762，只要4根线就可以，2根电源线，2根数据线：

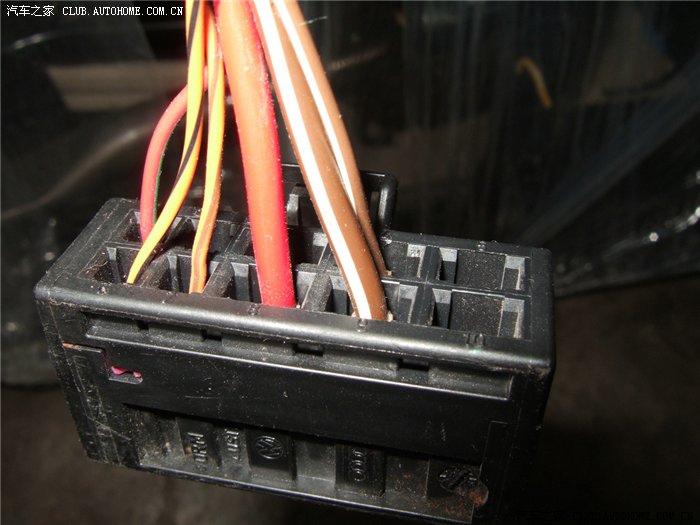

带记忆电动座椅插头上的线束，共6根，其中2根是脚窝灯，因为我已经装了所以不接这两根，6、 7脚为数据线端，8、 9脚为电源端：
插头反面，原来查询2根线应该是脚窝灯：
座椅是不带电加热带记忆的：
座椅带安全气囊，和原车插座对插即可：
安全带接头，也是和原车插座对插即可：

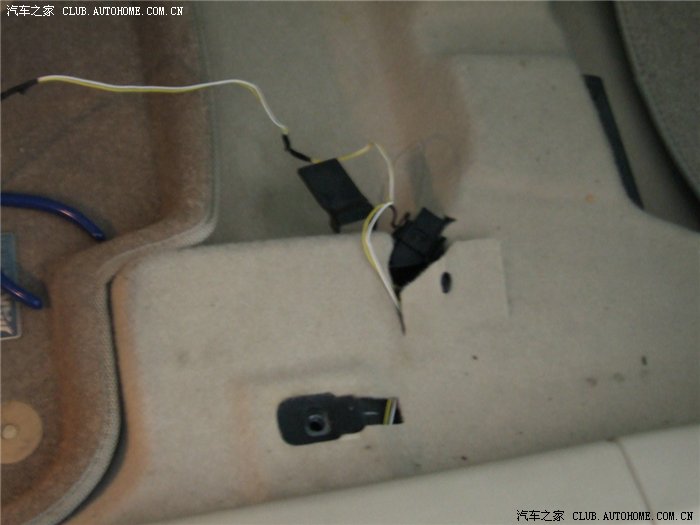

去掉座椅下4颗螺丝，拆下原车手动座椅，露出原来加脚窝灯的线，以及插座口：
座椅插座就放在这个位置地毯下面：
拆下驾驶室手套箱，以方便拆下保险丝盒接线：
拆掉驾驶室门框饰板、踏板：
掀起地毯，做好的线束与原车线束一起沿着门槛下边缘走到插座安装位置，黄白线是之前安装脚窝灯时塞进去的，没固定：
负极直接搭铁，很多棕线的螺丝那里：

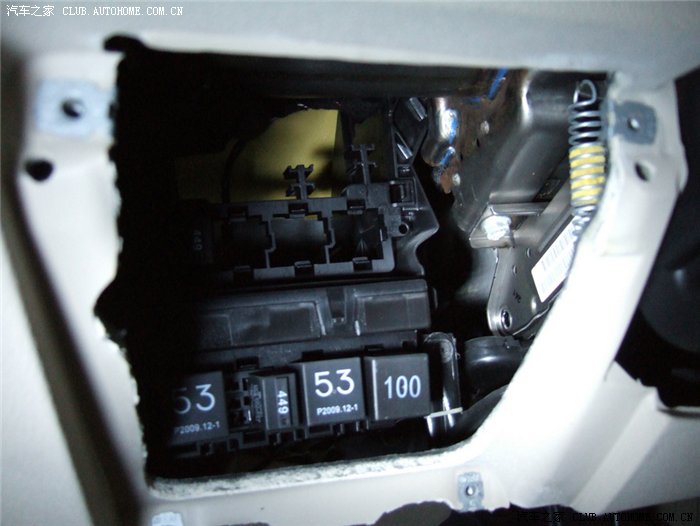

保险丝盒，等下正极按照原车接法，接到37号位上：
数据诊断端口，5053就靠它了：
数据线要连接在这一捆线束里的其中两条，找到两条绞在一起的橙绿、橙棕线，我用免破线卡子并在上面：
接线过程，正极从保险丝盒后面插入端子（保险丝盒上加个20A的保险丝），负极搭铁，数据线插头6号脚接橙绿色线，7号脚接橙棕色线，整个过程比较耗时，也不好拍照，此处省去一万字：
整个过程耗时3个多小时，布线完毕，将带记忆电动座椅原装位安装到车上：
编码测试成功，效果不错，编码方法：
1、进入19-CAN网关，长编码帮助，按翻页键，在BIT6 【36】座椅记忆前面打钩，点执行。
2、开通EASYENTRY功能:进入36司机座椅，10匹配，进入60通道把原来数值0改为1，即可。
3、扫描故障码，全部清楚，完工。
我的耗子是优雅的：
附上电路图，图片不是很清楚，不过接线很简单，就是布线麻烦：
